Medizinische Gasversorgungssysteme: Ventilauswahl und Strategien zur Durchflussregelung

{{{sourceTextContent.subTitle}}}

Medizinische Gasversorgungssysteme: Ventilauswahl und Strategien zur Durchflussregelung

{{{sourceTextContent.description}}}

Medizinische Gasversorgungssysteme sind eine kritische Infrastruktur in modernen Gesundheitseinrichtungen und gewährleisten die sichere, zuverlässige und kontinuierliche Versorgung mit Gasen wie Sauerstoff, Lachgas, medizinischer Luft, Kohlendioxid sowie Vakuum. Diese Systeme unterstützen unmittelbar lebenserhaltende Anwendungen, darunter Anästhesie, Atemtherapie, Intensivpflege und chirurgische Eingriffe. Daher müssen ihre Konstruktion, die Auswahl der Komponenten und die Betriebssteuerung strenge Sicherheits-, Leistungs- und behördliche Anforderungen erfüllen.

Zu den wichtigsten Aspekten dieser Systeme zählen die Auswahl der Ventile und die Strategien zur Durchflussregelung. Ventile dienen als primäres Mittel zur Absperrung, Regulierung und Lenkung des Gasstroms, während Durchflussregelungsmechanismen sicherstellen, dass die Gase mit den für den klinischen Einsatz geeigneten Drücken und Durchflussraten bereitgestellt werden. Dieser Artikel bietet einen umfassenden technischen Überblick darüber, wie geeignete Ventile ausgewählt und effektive Durchflussregelungsstrategien in medizinischen Gasverteilungssystemen umgesetzt werden können.

Überblick über medizinische Gasversorgungssysteme
Ein typisches medizinisches Gasversorgungssystem besteht aus einer zentralen Versorgungsquelle, einem Rohrleitungsnetz, Druckregelgeräten, Ventilen, Alarmanlagen und Endgeräten. Die zentrale Versorgung kann aus Flüssigsauerstoff-Großtanks, Gasflaschen, Kompressoren oder Vakuumpumpen bestehen. Von der Quelle aus werden die Gase über ein Rohrleitungsnetz verteilt, das aus Materialien wie Kupfer besteht (in der Regel gemäß ASTM B819 für den medizinischen Einsatz).

Das System muss die Gasreinheit aufrechterhalten, Verunreinigungen verhindern und eine unterbrechungsfreie Versorgung gewährleisten. Jeder Ausfall der Druckregelung oder der Ventilfunktion kann schwerwiegende Folgen haben, weshalb die Zuverlässigkeit des Systems von größter Bedeutung ist.

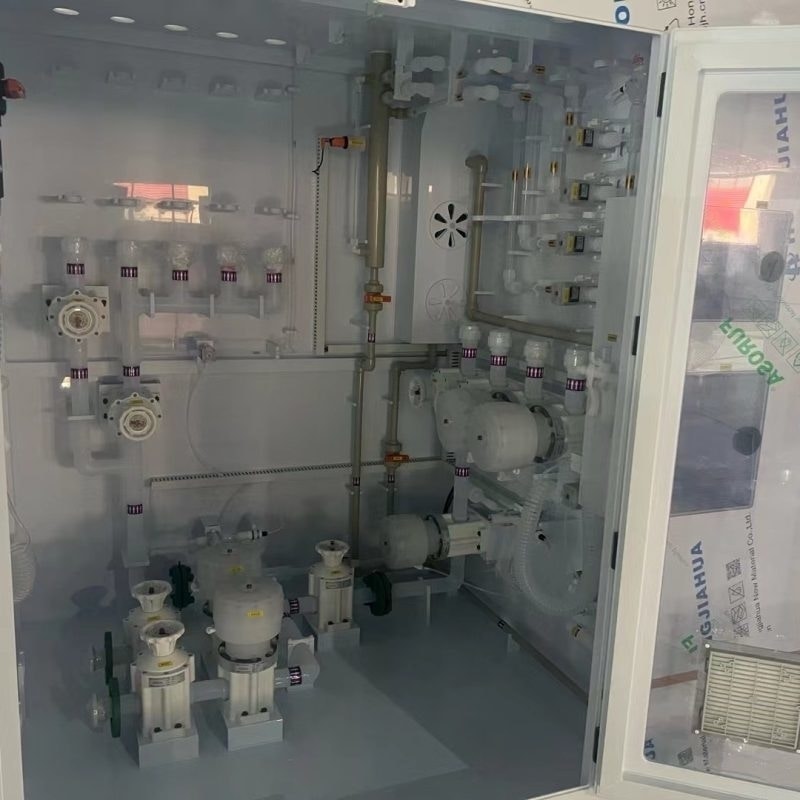

Hochdruck-Gasregelventile für den industriellen Einsatz
Hochdruck-Gasregelventile für den industriellen Einsatz
In medizinischen Gasversorgungssystemen verwendete Ventiltypen
Die Auswahl der Ventile ist ein grundlegender Aspekt bei der Auslegung medizinischer Gasversorgungssysteme. Verschiedene Ventiltypen erfüllen je nach ihrem Einbauort und ihrer Funktion innerhalb des Systems spezifische Aufgaben.

1. Kugelhähne
Kugelhähne werden aufgrund ihres einfachen Aufbaus, ihrer Langlebigkeit und ihrer schnellen Absperrfähigkeit häufig in medizinischen Gasleitungen eingesetzt. Sie funktionieren mithilfe einer Kugel, deren Bohrung im geöffneten Zustand mit dem Strömungsweg übereinstimmt.

Vorteile:

Schnelle Betätigung (Vierteldrehung)
Geringer Druckabfall
Hohe Zuverlässigkeit und lange Lebensdauer
Anwendungen:

Zonenabsperrventile
Hauptabsperrventile in Rohrleitungen
2. Membranventile
Membranventile werden häufig in Hochreinheitsgassystemen eingesetzt. Sie nutzen eine flexible Membran, um den Durchfluss zu regulieren und das Gas vom Ventilmechanismus zu isolieren.

Vorteile:

Hervorragende Dichtheit
Minimaler Totraum, wodurch das Kontaminationsrisiko verringert wird
Geeignet für Anwendungen mit ultrahoher Reinheit
Anwendungsbereiche:

Sauerstoffversorgungsleitungen
Reinräume und Intensivpflegeumgebungen
3. Nadelventile
Nadelventile ermöglichen eine präzise Durchflussregelung durch einen konisch zulaufenden, nadelartigen Kolben.

Vorteile:

Feine Durchflussregelung
Hochpräzise Steuerung
Anwendungen:

Kalibriersysteme
Durchflussregelung von Laborgasen
4. Rückschlagventile
Rückschlagventile lassen den Gasfluss nur in eine Richtung zu und verhindern so einen Rückfluss, der das System kontaminieren oder Geräte beschädigen könnte.

Anwendungen:

Kompressorauslässe
Flaschenverteilersysteme
5. Überdruckventile
Diese Ventile schützen das System vor Überdruck, indem sie Gas ablassen, sobald der Druck einen festgelegten Schwellenwert überschreitet.

Anwendungen:

Nachgeschaltet an Druckregler
Lagertanks und Rohrleitungen
Wichtige Überlegungen bei der Ventilauswahl
Die Auswahl des geeigneten Ventils erfordert eine sorgfältige Bewertung verschiedener technischer und betrieblicher Faktoren.

1. Materialverträglichkeit
Medizinische Gase, insbesondere Sauerstoff, erfordern Materialien, die nicht reaktiv, korrosionsbeständig und mit hochreinen Umgebungen kompatibel sind. Zu den gängigen Materialien gehören:

Messing (mit Sauerstoff gereinigt)
Edelstahl (z. B. 316L)
PTFE-Dichtungen
Der Einsatz mit Sauerstoff erfordert strenge Reinigungsstandards, um Entzündungsrisiken zu vermeiden.

2. Druck- und Temperaturbereiche
Ventile müssen für den maximalen Betriebsdruck und die maximale Betriebstemperatur des Systems ausgelegt sein. Medizinische Gassysteme werden je nach Anwendung typischerweise bei Drücken zwischen 50 und 200 psi betrieben.

3. Dichtheit
Leckagen in medizinischen Gassystemen können zu Gasverlusten, Kontaminationen oder Sicherheitsrisiken führen. Ventile müssen strenge Dichtheitsanforderungen erfüllen, die häufig mittels Helium-Leckprüfung überprüft werden.

4. Reinheit und Zertifizierung
Ventile müssen für den Einsatz mit Sauerstoff gereinigt werden und Normen wie den folgenden entsprechen:

ISO 7396 (Medizinische Gasversorgungssysteme)
NFPA 99 (Vorschriften für Gesundheitseinrichtungen)
Richtlinien der CGA (Compressed Gas Association)
5. Wartungsfreundlichkeit
Ventile sollten eine einfache Inspektion, Wartung und den Austausch ermöglichen, ohne das gesamte System zu beeinträchtigen.

Durchflussregelungsstrategien in medizinischen Gassystemen
Eine effektive Durchflussregelung stellt sicher, dass Gase mit dem richtigen Druck und der richtigen Durchflussrate bereitgestellt werden, um den klinischen Anforderungen gerecht zu werden. Dies umfasst eine Kombination aus Druckregelung, Durchflussmessung und Systemauslegung.

1. Druckregelung
Druckregler sind unerlässlich, um hohe Versorgungsdrücke auf nutzbare Werte zu reduzieren. In der Regel verwenden Systeme einen zweistufigen Regelungsprozess:

Primärregler an der Quelle
Sekundärregler in der Nähe der Verwendungsstelle
Dieser stufenweise Ansatz verbessert die Stabilität und reduziert Druckschwankungen.

2. Durchflussregelgeräte
Durchflussmesser und Durchflussregelventile werden verwendet, um die Gaszufuhr an Patienten anzupassen und zu überwachen. Diese Geräte müssen genaue Messwerte und eine stabile Regelung gewährleisten.

Zu den gängigen Typen gehören:

Rotameter (Durchflussmesser mit variablem Querschnitt)
Massendurchflussregler (für hochpräzise Anwendungen)
3. Zoneneinteilung und Isolierung
Krankenhäuser unterteilen ihre Gasverteilungssysteme in Zonen, die jeweils über Zonenventile gesteuert werden. Dies ermöglicht Wartungsarbeiten oder eine Notfallisolierung, ohne die gesamte Einrichtung zu beeinträchtigen.

4. Redundanz und Backup-Systeme
Kritische Systeme verfügen über Redundanz, um einen unterbrechungsfreien Betrieb zu gewährleisten. Zum Beispiel:

Doppelte Druckregler
Reserveflaschen-Verteiler
Automatische Umschaltsysteme
5. Überwachungs- und Alarmsysteme
Moderne Systeme umfassen Sensoren und Alarme zur Erkennung von:

Druckabfällen
Durchflussschwankungen
Gasmangel
Diese Systeme liefern Echtzeitdaten und Warnmeldungen, um Ausfälle zu verhindern.

Fortschrittliche Durchflussregelungstechniken
Mit dem Fortschritt der Medizintechnik werden immer ausgefeiltere Strategien zur Durchflussregelung implementiert.

1. Digitale Durchflussregelung
Elektronische Durchflussregler und intelligente Ventile ermöglichen eine präzise, programmierbare Steuerung der Gaszufuhr. Diese Systeme lassen sich in Krankenhausmanagementsysteme integrieren, um eine zentralisierte Überwachung zu ermöglichen.

2. Proportionalregelventile
Diese Ventile passen den Durchfluss kontinuierlich anhand von Eingangssignalen an und ermöglichen so eine dynamische Regelung entsprechend den Bedürfnissen des Patienten oder den Systembedingungen.

3. Vorausschauende Wartung
Mithilfe von Sensoren und Datenanalysen können Systeme den Verschleiß oder Ausfall von Ventilen vorhersagen, was eine proaktive Wartung ermöglicht und Ausfallzeiten reduziert.

Sicherheitsaspekte
Sicherheit hat in medizinischen Gassystemen oberste Priorität. Zu den wichtigsten Sicherheitsmaßnahmen gehören:

Ordnungsgemäße Kennzeichnung und Farbcodierung der Rohrleitungen
Regelmäßige Inspektion und Prüfung von Ventilen und Reglern
Sicherstellung, dass alle Komponenten sauerstoffrein und frei von Verunreinigungen sind
Schulung des Personals in Notfallmaßnahmen und der Bedienung von Ventilen
Brandgefahr ist ein großes Problem, insbesondere bei Sauerstoffsystemen. Materialien und Schmiermittel müssen sorgfältig ausgewählt werden, um Entzündungsgefahren zu vermeiden.

Herausforderungen und bewährte Verfahren
Herausforderungen:
Aufrechterhaltung der Gasreinheit über lange Rohrleitungsstrecken
Vermeidung von Leckagen und Verunreinigungen
Sicherstellung der Skalierbarkeit des Systems für zukünftige Erweiterungen
Abwägung von Kosten, Leistung und Zuverlässigkeit
Bewährte Verfahren:
Verwendung hochwertiger, zertifizierter Komponenten
Implementierung redundanter Systeme für kritische Anwendungen
Durchführung regelmäßiger Audits und Wartungsarbeiten
Auslegung der Systeme auf Flexibilität und Modularität
Hochdurchfluss-UHP-Gasdruckregler
Hochdurchfluss-UHP-Gasdruckregler
Fazit
Medizinische Gasverteilungssysteme sind komplex und systemkritisch und erfordern eine sorgfältige Planung und einen sorgfältigen Betrieb. Die Auswahl der Ventile und Strategien zur Durchflussregelung spielen eine zentrale Rolle bei der Gewährleistung der Systemsicherheit, Effizienz und Zuverlässigkeit. Durch die Wahl geeigneter Ventiltypen, die Berücksichtigung der Materialverträglichkeit und den Einsatz fortschrittlicher Durchflussregelungstechniken können Gesundheitseinrichtungen ihre Gasversorgungssysteme optimieren, um den höchsten Standards der Patientenversorgung gerecht zu werden.

Im Zuge der technologischen Weiterentwicklung wird die Integration intelligenter Überwachungs- und digitaler Steuerungssysteme die Systemleistung weiter verbessern und ein präziseres und reaktionsschnelleres Management medizinischer Gase ermöglichen. Letztendlich unterstützt ein gut konzipiertes System nicht nur klinische Exzellenz, sondern schützt auch Leben.
