Einleitung
In der Halbleiterfertigung spielen Gasversorgungssysteme eine entscheidende Rolle für die Aufrechterhaltung der Prozessstabilität, der Waferqualität und der Produktionseffizienz. Moderne Halbleiterfertigungsprozesse wie die chemische Gasphasenabscheidung (CVD), die Atomlagenabscheidung (ALD), das Plasmaätzen, die Ionenimplantation und die Lithografie erfordern eine äußerst präzise Steuerung der Prozessgase. Selbst geringste Verunreinigungen oder instabile Druckschwankungen können die Leistung der Bauelemente, die Ausbeute und die Herstellungskosten negativ beeinflussen.

Das Herzstück dieser leistungsstarken Gasversorgungssysteme ist das Ultrahochreinheits-Membranventil (UHP). UHP-Membranventile wurden für Anwendungen entwickelt, die außergewöhnliche Reinheit, Leckagesicherheit und präzise Durchflussregelung erfordern, und sind unverzichtbare Komponenten in Halbleiterfabriken, der Photovoltaikfertigung, der MEMS-Produktion, pharmazeutischen Anlagen und anderen Hightech-Branchen.

Ein professioneller Hersteller von Ultrahochreinheits-Membranventilen für Gasversorgungssysteme in der Halbleiterindustrie bietet fortschrittliche Ventillösungen, die aus hochwertigen Materialien, mit präzisen Fertigungsverfahren und unter Einhaltung strenger Kontaminationskontrollstandards hergestellt werden. Diese Hersteller unterstützen Halbleiterunternehmen dabei, eine zuverlässige Gasverteilung, eine verbesserte Prozesswiederholbarkeit und eine langfristige Anlagenleistung zu erreichen.

Was ist ein Ultrahochreinheits-Membranventil?
Ein Ultrahochreinheits-Membranventil ist ein spezielles Absperr- und Regelventil, das für den Einsatz mit hochreinen Gasen in kontaminationsempfindlichen Umgebungen ausgelegt ist. Im Gegensatz zu herkömmlichen Ventilen, die mit rotierenden Spindeln oder Stopfbuchsenkonstruktionen arbeiten, nutzen Membranventile eine flexible Metallmembran, um den Gasweg von externen mechanischen Komponenten zu isolieren.

Die Membran fungiert als Barriere zwischen dem Betätigungsmechanismus und dem Prozessmedium und verhindert so, dass Partikel, Feuchtigkeit und metallische Verunreinigungen in den Gasstrom gelangen.

Typische UHP-Membranventile bestehen aus:

Gehäuse aus hochreinem Edelstahl
Metallmembranbaugruppe
Ventilsitz
Stellantriebssystem
Pneumatischer oder manueller Betätigungsmechanismus
Hochleistungs-Dichtungskomponenten
Die inneren, mit dem Medium in Berührung kommenden Oberflächen sind speziell behandelt und poliert, um die Partikelbildung zu minimieren und die Gasreinheit zu verbessern. Viele Membranventile in Halbleiterqualität verfügen über eine elektropolierte Konstruktion aus Edelstahl 316L mit extrem geringer Oberflächenrauheit.

Bedeutung von UHP-Membranventilen in Gasversorgungssystemen für die Halbleiterindustrie
Die Halbleiterfertigung erfordert extrem saubere Prozessumgebungen. Bei der modernen Chipherstellung kommen Strukturen im Nanobereich zum Einsatz, bei denen die Kontaminationskontrolle zunehmend zu einer Herausforderung wird.

Gasversorgungssysteme transportieren verschiedene Spezialgase, darunter:

Silizium-Vorläufergase
Ätzgase
Reinigungsgase
Dotiergase
Trägergase
Reaktive Gase
Beispiele hierfür sind:

Silan (SiH₄)
Ammoniak (NH₃)
Stickstofftrifluorid (NF₃)
Wolframhexafluorid (WF₆)
Borverbindungen
Chlorhaltige Gase
Viele dieser Gase sind korrosiv, toxisch oder hochreaktiv. Daher müssen Gassteuerungskomponenten folgende Eigenschaften aufweisen:

Leckagefreie Leistung
Hervorragende Korrosionsbeständigkeit
Extrem geringe Partikelbildung
Hohe Lebensdauer
Stabile Druckregelung
Zuverlässige Dichtleistung
Ein hochwertiges UHP-Membranventil gewährleistet, dass Halbleiterprozesse mit einem sauberen und gleichmäßigen Gasstrom versorgt werden, was direkt zu einer höheren Waferausbeute und einer verbesserten Produktzuverlässigkeit beiträgt.

Hauptmerkmale von Membranventilen in Ultrahochreinheit für die Halbleiterindustrie
1. Konstruktion aus ultrahochreinem Edelstahl 316L
Die Materialauswahl ist einer der wichtigsten Faktoren für die Leistung von Halbleiterventilen.

Hochwertige UHP-Membranventile werden üblicherweise aus folgenden Materialien hergestellt:

Edelstahl 316L
VIM-VAR-verarbeiteter Edelstahl
Hochnickellegierungen für spezielle Anwendungen
Edelstahl 316L bietet:

Hervorragende Korrosionsbeständigkeit
Geringe metallische Verunreinigungen
Hohe mechanische Festigkeit
Verträglichkeit mit Halbleitergasen
Für extrem anspruchsvolle Halbleiteranwendungen können fortschrittliche metallurgische Verfahren wie das Vakuum-Induktionsschmelzen (VIM) und das Vakuum-Lichtbogenumschmelzen (VAR) die Materialreinheit und -konsistenz weiter verbessern.

2. Metallmembran-Technologie
Die Metallmembran ist das Herzstück eines UHP-Membranventils.

Zu den Hochleistungs-Membranwerkstoffen zählen:

Superlegierungen auf Kobaltbasis
Legierungen auf Nickelbasis
Hochfeste Edelstahllegierungen
Die Membran bietet mehrere Vorteile:

Vollständige Gasisolierung
Die Membran trennt das Prozessgas vom Antriebsmechanismus des Ventils und eliminiert so Kontaminationsrisiken, die bei herkömmlichen Ventilspindelkonstruktionen auftreten können.

Hervorragende Dichtheit
Die Metallmembran-Technologie ermöglicht extrem niedrige Helium-Leckraten und eignet sich daher für ultrareine Halbleiterumgebungen.

Lange Lebensdauer
Fortschrittliche Membrankonstruktionen halten je nach Betriebsbedingungen Tausende oder sogar Millionen von Betriebszyklen stand.

3. Fortschrittliche Oberflächenbehandlung und Elektropolieren
Halbleiteranwendungen erfordern extrem glatte Innenoberflächen.

Professionelle Hersteller von UHP-Membranventilen wenden fortschrittliche Technologien zur Oberflächenveredelung an, darunter:

Elektropolieren
Ultraschallreinigung
Hochreine Passivierung
Vakuumausheizen
Das Elektropolieren verbessert:

Oberflächenglätte
Korrosionsbeständigkeit
Partikelreduzierung
Gasreinheit
Ein typisches Ventil in Halbleiterqualität kann Oberflächenrauheiten von unter Ra 0,25 μm erreichen, was dazu beiträgt, die Verunreinigung während des Gastransports zu reduzieren.

Herstellungsprozess von Ultrahochreinheits-Membranventilen
Ein zuverlässiger Hersteller von UHP-Membranventilen befolgt strenge Fertigungsverfahren, um die Produktqualität zu gewährleisten.

Präzisions-CNC-Bearbeitung
Ventilkörper erfordern eine äußerst präzise Bearbeitung, um Folgendes sicherzustellen:

Ordnungsgemäße Dichtleistung
Genaue Abmessungen
Glatte Gaswege
Zur Fertigung kritischer Innenkomponenten mit engen Toleranzen kommen moderne CNC-Bearbeitungszentren zum Einsatz.

Montage im Reinraum
Da Halbleiterventile in kontaminationsempfindlichen Anwendungen eingesetzt werden, erfolgt die Montage in der Regel in kontrollierten Umgebungen.

Zu den Montageprozessen im Reinraum gehören:

Partikelkontrollierte Montage
Spezielle Reinigungsverfahren
Kontrolle der Kontamination durch das Bedienpersonal
Reine Verpackung
Dadurch wird verhindert, dass Staub, Öl und Fremdpartikel in das Ventilsystem gelangen.

Helium-Dichtheitsprüfung
Die Dichtheitsprüfung ist ein entscheidender Schritt der Qualitätskontrolle.

Professionelle Hersteller führen Helium-Massenspektrometer-Dichtheitsprüfungen durch, um Folgendes zu überprüfen:

Externe Leckagen
Interne Dichtungsleistung
Integrität des Ventils
Anwendungen im Ultrahochreinheitsbereich erfordern oft extrem niedrige Leckageraten, um die Systemsicherheit und Prozesszuverlässigkeit zu gewährleisten.

Druck- und Durchflussprüfungen
Jedes Ventil muss einer Leistungsüberprüfung unterzogen werden, einschließlich:

Druckprüfung
Durchflussprüfung
Betätigungsprüfung
Zyklusprüfung
Diese Prüfungen gewährleisten einen zuverlässigen Betrieb unter realen Bedingungen der Halbleiterfertigung.

Anwendungen von UHP-Membranventilen in der Halbleiterindustrie
Halbleiterfertigung
UHP-Membranventile finden breite Anwendung in:

Gasschränken
Gaspanels
Systemen zur chemischen Gasphasenabscheidung (CVD)
Ätzanlagen
Ionenimplantationsanlagen
ALD-Anlagen
Sie regeln die Zufuhr von Prozessgasen mit hoher Präzision und Zuverlässigkeit.

Photovoltaik-Fertigung
Die Solarzellenproduktion erfordert kontrollierte Gasumgebungen für:

Dünnschichtabscheidung
Oberflächenbehandlung
Reinigungsprozesse
UHP-Membranventile tragen dazu bei, einen stabilen Gasdurchfluss aufrechtzuerhalten und Produktionsfehler zu reduzieren.

Pharmazeutische und biotechnologische Industrie
Hochreine Gassysteme, die in der pharmazeutischen Fertigung zum Einsatz kommen, erfordern einen kontaminationsfreien Betrieb.

UHP-Ventile werden eingesetzt für:

Handhabung von Spezialgasen
Prozessgasverteilung
Reinmedien-Systeme

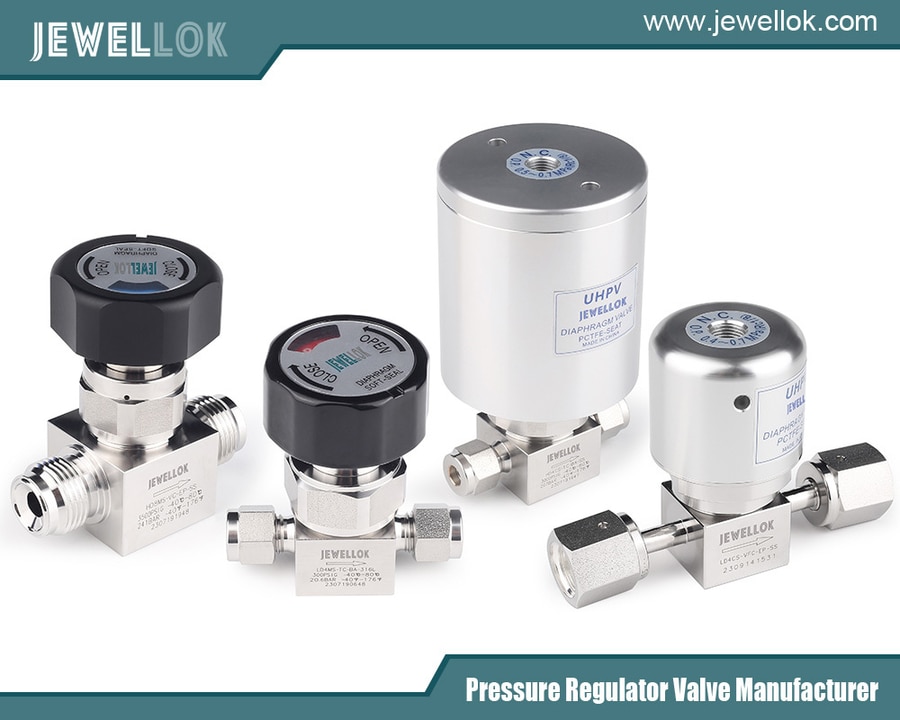

Manuelle vs. pneumatische UHP-Membranventile
Ultrahochreine Membranventile sind in verschiedenen Betriebskonfigurationen erhältlich.

Manuelle Membranventile
Manuelle Ventile eignen sich für:

Laborsysteme
Absperrung zu Wartungszwecken
Niedrigfrequenten Betrieb
Vorteile:

Einfacher Aufbau
Einfache Wartung
Kostengünstige Lösung
Pneumatische Membranventile
Pneumatische Ventile finden breite Anwendung in Automatisierungssystemen der Halbleiterindustrie.

Zu den Vorteilen zählen:

Schnelle Ansprechzeit
Fernbedienung
Automatisierte Prozesssteuerung
Verbesserte Produktionseffizienz
Viele Halbleiter-Gasschränke verwenden pneumatische UHP-Membranventile, die in SPS-Steuerungssysteme integriert sind.

So wählen Sie einen zuverlässigen Hersteller von UHP-Membranventilen aus
Die Wahl des richtigen Lieferanten ist entscheidend für die Leistungsfähigkeit von Halbleiteranlagen.

Wichtige Bewertungskriterien sind:

Fertigungskapazitäten
Ein qualifizierter Hersteller sollte über Folgendes verfügen:

Moderne CNC-Bearbeitungsmaschinen
Reinraummontageanlagen
Professionelle Prüfsysteme
Erfahrene Ingenieurteams
Rückverfolgbarkeit der Materialien
Kunden aus der Halbleiterindustrie verlangen eine lückenlose Materialdokumentation, einschließlich:

Materialzertifikate
Rückverfolgung der Schmelznummer
Prüfberichte
Dies gewährleistet eine gleichbleibende Produktqualität.

Fähigkeit zur kundenspezifischen Entwicklung
Unterschiedliche Halbleiterprozesse erfordern maßgeschneiderte Lösungen.

Professionelle Hersteller sollten Folgendes bieten:

Kundenspezifische Ventilgrößen
Spezielle Anschlussausführungen
Maßgeschneiderte Antriebsoptionen
OEM-Lösungen
Qualitätszertifizierung
Zuverlässige Lieferanten von UHP-Membranventilen halten sich in der Regel an internationale Qualitätsstandards wie:

Qualitätsmanagementsystem nach ISO 9001
Reinheitsanforderungen der Halbleiterindustrie
Kundenspezifische Prüfstandards
Vorteile der Zusammenarbeit mit einem professionellen Hersteller von UHP-Membranventilen
Die Zusammenarbeit mit einem erfahrenen Hersteller bietet mehrere Vorteile:

Verbesserte Zuverlässigkeit der Halbleiterprozesse
Hochwertige Ventile sorgen für einen stabilen Gasdurchfluss und verhindern kontaminationsbedingte Ausfälle.

Geringere Wartungskosten
Langlebige Membrankonstruktionen minimieren die Austauschhäufigkeit und Anlagenstillstandszeiten.

Bessere Produktionsausbeute
Eine saubere und präzise Gaszufuhr verbessert die Konsistenz der Waferbearbeitung.

Maßgeschneiderte Lösungen
Hersteller mit ingenieurtechnischem Know-how können Ventile entwickeln, die für spezifische Anwendungen optimiert sind.

Zukünftige Trends in der Technologie ultrahochreiner Membranventile
Die Halbleiterindustrie bewegt sich weiterhin in Richtung kleinerer Prozessknoten und fortschrittlicherer Fertigungstechnologien. Dieser Trend stellt höhere Anforderungen an Komponenten zur Gaszufuhr.

Zukünftige Entwicklungen bei UHP-Membranventilen umfassen:

Materialien mit höherer Reinheit
Fortschrittliche Materialien werden das Kontaminationsrisiko in Halbleiterprozessen der nächsten Generation weiter verringern.

Intelligente Ventilüberwachung
Integrierte Sensoren und digitale Überwachungstechnologien ermöglichen:

Leistungsüberwachung in Echtzeit
Vorausschauende Wartung
Automatisierte Prozessoptimierung
Verbesserte Lebensdauer
Neue Membranmaterialien und -konstruktionen werden die Lebensdauer der Ventile verlängern und gleichzeitig die Ultrahochreinheitsleistung gewährleisten.

UHP-Einstufiger Spezialgasdruckregler
UHP-Einstufiger Spezialgasdruckregler
Fazit
Ultrahochreine Membranventile sind unverzichtbare Komponenten in Gasversorgungssystemen für die Halbleiterindustrie, in denen Reinheit, Präzision und Zuverlässigkeit von entscheidender Bedeutung sind. Ein professioneller Hersteller von ultrahochreinen Membranventilen für Gasversorgungssysteme in der Halbleiterindustrie bietet fortschrittliche Ventillösungen, die speziell auf die hohen Anforderungen der modernen Halbleiterfertigung zugeschnitten sind.

Durch hochreine Werkstoffe, Präzisionsbearbeitung, Elektropoliertechnik, strenge Reinheitskontrollen und umfassende Prüfverfahren gewährleisten Membranventile in Halbleiterqualität eine sichere und stabile Gasverteilung.

Da sich die Halbleitertechnologien kontinuierlich in Richtung kleinerer Strukturgrößen und komplexerer Prozesse weiterentwickeln, wird die Nachfrage nach zuverlässigen UHP-Membranventillösungen weiter steigen. Die Auswahl eines erfahrenen Herstellers mit starken ingenieurtechnischen Kompetenzen und Fachwissen in der Halbleiterindustrie ist entscheidend für die Erzielung höherer Produktionseffizienz, verbesserter Ausbeute und langfristiger Systemzuverlässigkeit.
