Die Vorteile des Einsatzes von Ventilverteilerkästen (VMB) in der industriellen Messtechnik

{{{sourceTextContent.subTitle}}}

Die Vorteile des Einsatzes von Ventilverteilerkästen (VMB) in der industriellen Messtechnik

{{{sourceTextContent.description}}}

In der komplexen und anspruchsvollen Welt der industriellen Prozesssteuerung – die Branchen von Öl und Gas über die chemische Verarbeitung bis hin zur Stromerzeugung, der Pharmaindustrie und der Wasseraufbereitung umfasst – ist die zuverlässige und genaue Messung von Prozessvariablen unverzichtbar. Druck, Differenzdruck und Durchfluss gehören zu den wichtigsten überwachten Parametern. Im Zentrum der Anbindung von Prozessmessgeräten, wie beispielsweise Druckmessumformern, an den laufenden Prozess steht eine entscheidende, jedoch oft unterschätzte Komponente: der Ventilverteiler. Während einzelne Ventile und Armaturen lange Zeit diesen Zweck erfüllt haben, hat sich die integrierte Ventilverteilerbox (VMB), auch bekannt als Messgeräteverteiler oder 5-Ventil-Verteilerbaugruppe, zum Goldstandard für moderne Anlagen entwickelt. Dieser Fachartikel befasst sich eingehend mit den vielfältigen Vorteilen des Einsatzes von Ventilverteilerboxen und argumentiert, dass diese nicht nur eine Erleichterung darstellen, sondern einen strategischen Vorteil bieten, der Sicherheit, Zuverlässigkeit, Betriebseffizienz und Wartungsabläufe in industriellen Umgebungen verbessert.

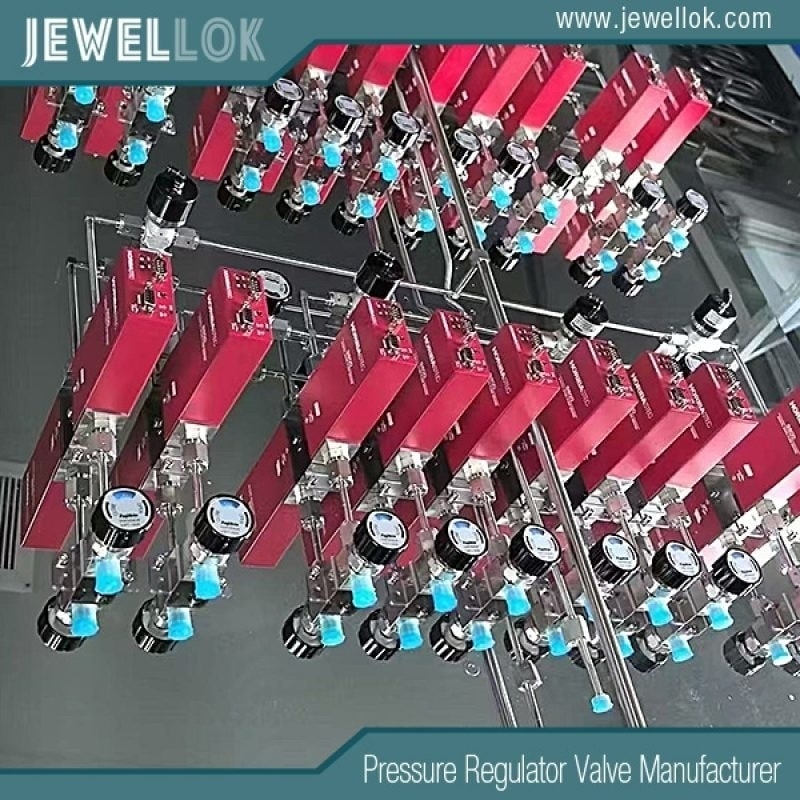

Die 10 besten Hersteller von Druckregelventilen für Spezialgase in China
Die 10 besten Hersteller von Druckregelventilen für Spezialgase in China
Die Rolle von Ventilblöcken
Bevor ein Druckmessumformer einen Messwert liefern kann, muss er für Kalibrierung, Wartung oder Austausch sicher vom Prozess isoliert werden. Außerdem muss er entlüftet oder druckausgeglichen werden, und seine Impulsleitungen müssen entlüftet oder entleert werden. Traditionell wurde dies durch eine Anordnung separater Absperr-, Entlüftungs- und Ausgleichsventile erreicht, die an einer Halterung oder direkt am Prozessanschluss montiert waren. Dieser Ansatz war zwar funktional, führte jedoch zu mehreren potenziellen Leckagepfaden, erforderte einen erheblichen Installationsaufwand und führte häufig zu Konfigurationsfehlern.

Die Ventilverteilerbox vereint diese Funktionen in einer einzigen, kompakten und speziell für diesen Zweck entwickelten Einheit. Typischerweise als 2-Ventil- (Absperr- und Entlüftungsventil), 3-Ventil- (für Manometerdruck) oder – am häufigsten – als 5-Ventil-Verteiler (für Differenzdruckmessumformer mit Hoch- und Niederdruckseite) konfiguriert, bietet der VMB eine standardisierte Schnittstelle zwischen den Prozessanschlüssen und dem Messumformer. Ihr „Gehäuse“ ist ein wesentliches Merkmal, das Schutz vor Umwelteinflüssen und eine übersichtliche Anordnung gewährleistet. Der Übergang zu Ventilverteilerboxen stellt eine bedeutende Weiterentwicklung der bewährten Verfahren bei der Messgeräteinstallation dar.

Kernvorteile von Ventilverteilerboxen
2.1 Erhöhte Betriebssicherheit und Integrität

Dies ist der entscheidende Vorteil. In industriellen Prozessen kommen häufig hohe Drücke, extreme Temperaturen und gefährliche Flüssigkeiten (giftig, brennbar oder korrosiv) zum Einsatz.

Eindämmung von Gefahrstofffreisetzungen: Die geschlossene Bauweise eines Ventilverteilerkastens bildet eine erste Eindämmungsbarriere. Im Falle einer geringfügigen Leckage an einer Dichtung oder einem Ventilschaft eines Ventils innerhalb des Verteilers fängt der Verteiler die flüchtigen Emissionen auf, verhindert deren direkte Freisetzung in die Atmosphäre und schützt das Personal. Dies ist entscheidend für die Einhaltung von Umweltvorschriften (wie den EPA-Programmen zur Lecksuche und -behebung) und Sicherheitsstandards (wie der IEC 61511 für funktionale Sicherheit).
Standardisierte, fehlersichere Bedienung: Ein 5-Ventil-Verteilerblock verfügt über eine standardisierte Konfiguration: zwei Absperrventile (Hoch- und Niederdruck-Absperrung), zwei Entlüftungs-/Ablassventile und ein Ausgleichsventil. Dies erspart dem Bedienpersonal das Rätselraten bei Routineaufgaben wie dem Nullabgleich eines Differenzdruckmessumformers. Die vorgeschriebene Abfolge – Absperrventile schließen, das Ausgleichsventil öffnen, dann die Entlüftungsventile öffnen – ist von Natur aus sicherer und verhindert, dass versehentlich der volle Prozessdruck auf eine Seite eines Messumformers wirkt, was den Sensor beschädigen könnte.
Sichere Absperrung für Wartungsarbeiten: Die robusten Absperrventile bieten eine zuverlässige „Double Block and Bleed“-Absperrung (DBB). Dadurch können Techniker den Messumformer sicher ausbauen oder kalibrieren, während der Prozess weiterläuft, was die Notwendigkeit von Anlagenstillständen sowie die damit verbundenen Risiken und Kosten erheblich reduziert.
2.2 Überragende Zuverlässigkeit und reduziertes Leckpotenzial

Jede Gewinde- oder Schweißverbindung in einem Rohrleitungssystem ist eine potenzielle Schwachstelle.

Minimierte Anschlussstellen: Ein einziges, werkseitig montiertes und geprüftes VMB ersetzt zahlreiche einzelne Fittings, Nippel, T-Stücke und Ventile. Dadurch wird die Anzahl potenzieller Leckpfade drastisch von Dutzenden auf nur eine Handvoll reduziert (die Prozessanschlüsse und die Messumformeranschlüsse). Weniger Verbindungsstellen bedeuten eine höhere Gesamtintegrität des Systems.
Werksprüfung und Qualität: Seriöse VMB-Hersteller führen vor dem Versand strenge Druck- und Dichtheitsprüfungen an den fertigen Baugruppen durch. Dieses Maß an Qualitätskontrolle ist bei vor Ort montierten Komponenten nur schwer und zeitaufwendig zu erreichen. Die Verteiler werden häufig aus Stangenmaterial oder geschmiedeten Gehäusen gefertigt und bieten im Vergleich zu einigen gegossenen Einzelventilen eine überlegene Materialintegrität.
Schutz vor Umwelteinflüssen: Das Gehäuse schützt die Ventilmechanismen vor direkter Witterungseinwirkung, UV-Strahlung, Chemikalienaustritt und mechanischen Stößen. Dies verhindert Korrosion an Spindeln und Gewinden, das Eindringen von Staub und Feuchtigkeit sowie versehentliche Stöße, die zu einer Fehlausrichtung oder Beschädigung der Ventile führen könnten, und verlängert somit die Lebensdauer.
2.3 Erhebliche Effizienzsteigerungen bei Installation und Wartung

Zeit ist Geld, insbesondere beim Anlagenbau, bei Turnarounds und während Wartungsfenstern.

Vereinfachte und schnelle Installation: Anstatt mehrere Komponenten zusammenzufügen, montieren die Installateure einfach das vormontierte VMB an den Prozessanschluss (z. B. eine Blendenflanschverbindung) und schließen den Messumformer an. Dadurch lässt sich die Installationszeit um über 50 % reduzieren, was zu erheblichen Einsparungen bei den Arbeitskosten führt. Die kompakte Bauweise spart zudem wertvollen Platz in überfüllten Messgeräte-Racks.
Optimierte Kalibrierung und Inbetriebnahme: Die integrierten Entlüftungsventile ermöglichen einen direkten, einfachen Zugang zum Ablassen von Luft oder Flüssigkeit aus den Impulsleitungen während der Inbetriebnahme und gewährleisten so eine schnellere und genauere Inbetriebnahme. Für die Kalibrierung stehen dem Techniker alle erforderlichen Ventile an einer logischen, gut zugänglichen Stelle zur Verfügung.
Einfachere Fehlerbehebung und Kennzeichnung: Die übersichtliche, zentralisierte Anordnung erleichtert die Sichtprüfung und Funktionskontrollen. Lockout/Tagout-Verfahren (LOTO) lassen sich einfacher auf eine einzige, eindeutig gekennzeichnete Verteilerbaugruppe anwenden als auf mehrere verstreute Ventile.
2.4 Verbesserte Messgenauigkeit und Prozessleistung

Die Konstruktion des VMB trägt direkt zur Qualität des Messsignals bei.

Optimiertes Innenvolumen und Spülung: Die Verteiler sind so konstruiert, dass das Innenvolumen („Totraum“) zwischen der Prozessdichtung und dem Messumformer minimal ist. Dies verbessert die dynamische Reaktionszeit auf Prozessänderungen. Für Anwendungen, die eine Spülung der Impulsleitung erfordern (z. B. bei viskosen Flüssigkeiten oder Schlämmen), können die Verteiler mit Spülanschlüssen bestellt werden, was diese wichtige Wartungsaufgabe vereinfacht.
Geringeres Fehlerpotenzial: Die standardisierte Ventilanordnung minimiert das Risiko menschlicher Fehler während des Betriebs, die den Nullpunkt des Messumformers beeinflussen oder Druckungleichgewichte verursachen könnten, was zu stabileren und genaueren Langzeitmesswerten führt.
2.5 Langfristige Kosteneinsparungen (Gesamtbetriebskosten)

Zwar mag der Anschaffungspreis eines VMB höher sein als die Summe seiner Einzelteile, doch sind die Gesamtbetriebskosten ausnahmslos niedriger.

Geringerer Installationsaufwand: Wie bereits erwähnt, die wichtigste Kosteneinsparung.
Geringere Wartungskosten: Weniger Leckstellen und geschützte Komponenten führen zu selteneren Reparaturen und Austauscharbeiten.
Geringere Ausfallzeiten: Die Möglichkeit, sichere Online-Wartungsarbeiten durchzuführen und die Durchlaufzeiten bei Arbeiten an den Messgeräten zu verkürzen, führt direkt zu einer höheren Anlagenverfügbarkeit und höheren Produktionserlösen.
Vorteile bei Lagerhaltung und Standardisierung: Anlagen können auf wenige Verteiler-Typen standardisieren, was die Ersatzteilverwaltung vereinfacht und den Lagerbestand an unzähligen einzelnen Armaturen und Ventiltypen reduziert.

Anwendungsspezifische Überlegungen und Konfigurationen
Die Vorteile von VMBs kommen in vielfältigen Anwendungen zum Tragen, wobei die Ausführungen auf spezifische Anforderungen zugeschnitten sind:

Standard-Prozessanschlüsse: Für die meisten Anwendungen mit Flansch- oder Gewinde-Prozessanschlüssen.
Direkte Montage an Blendenflanschen/separaten Messringen: Eliminiert die Notwendigkeit separater Flanschverbindungen und sorgt so für eine noch kompaktere und leckagefestere Baugruppe.
Chemische und gefährliche Betriebsbedingungen: Die Verteiler sind in einer breiten Palette von Werkstoffen (316SS, Hastelloy, Monel) mit geeigneten Dichtungswerkstoffen (PTFE, Grafoil) für den Einsatz mit korrosiven Flüssigkeiten erhältlich.
Hochreine und hygienische Anwendungen (Lebensmittel, Pharma, Halbleiter): Verteiler mit elektropolierten Oberflächen, spaltenfreien Konstruktionen und hygienischen Anschlüssen (z. B. CIP/SIP-Fähigkeiten) gewährleisten Produktreinheit und Reinigungsfähigkeit.
Fernsteuerbare und automatisierte Systeme: Verteiler können mit pneumatischen oder elektrischen Stellantrieben und Magnetventilen für den Fernbetrieb ausgestattet werden und lassen sich in automatisierte Entleerungs- oder Kalibrierungsabläufe integrieren.
Die 10 besten Hersteller von Druckregelventilen für Spezialgase in China
Die 10 besten Hersteller von Druckregelventilen für Spezialgase in China
Fazit
Die Ventilverteilerbox ist ein Paradebeispiel für technische Eleganz durch Integration. Sie verwandelt eine zuvor provisorische, fehleranfällige Anordnung einzelner Komponenten in ein kohärentes, zuverlässiges und intelligentes Teilsystem. Die Vorteile sind klar und überzeugend: ein dramatischer Sicherheitsgewinn durch geschlossenen Betrieb und narrensichere Verfahren; erhöhte Zuverlässigkeit durch reduzierte Leckagewege und Werksqualität; spürbare Effizienzsteigerungen bei Installation und Wartung; sowie eine positive Auswirkung auf die Messgenauigkeit. Letztendlich stellt der Einsatz von Ventilverteilerkästen eine proaktive Investition in die Anlagenintegrität, operative Exzellenz und die Senkung der Lebenszykluskosten dar. Bei jeder Neuinstallation oder jedem Modernisierungsprojekt, das kritische Prozessmesstechnik umfasst, ist die Spezifizierung eines speziell entwickelten Ventilverteilerkastens nicht nur eine Option – es ist eine bewährte Vorgehensweise, die einen eindeutigen technischen und wirtschaftlichen Mehrwert liefert.

Weitere Informationen zu den Vorteilen des Einsatzes von Ventilverteilerkästen (VMB) in der industriellen Messtechnik finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/single-stage-pressure-regulators/.
