Einleitung
Da sich moderne Industriezweige kontinuierlich in Richtung höherer Präzision, Automatisierung und Sicherheitsstandards weiterentwickeln, gewinnen der Umgang mit und die Bereitstellung von gefährlichen flüssigen Chemikalien zunehmend an Bedeutung. Branchen wie die Halbleiterfertigung, die Pharmaindustrie, die chemische Verarbeitung, die Lithium-Batterieproduktion, die Solarenergie und die Laborforschung sind alle in hohem Maße auf streng kontrollierte Chemikalienversorgungssysteme angewiesen. Innerhalb dieser Systeme spielen industrielle Schränke für flüssige Chemikalien eine entscheidende Rolle bei der Gewährleistung einer sicheren Lagerung, einer präzisen Verteilung der Chemikalien, der Vermeidung von Leckagen und dem Schutz des Bedienpersonals.

Industrielle Schränke für flüssige Chemikalien sind speziell konstruierte Gehäuse, die dazu dienen, ätzende, giftige, brennbare oder hochreine Chemikalien in Produktionsumgebungen sicher aufzubewahren, zu überwachen und zu verteilen. Diese Schränke integrieren fortschrittliche Rohrleitungssysteme, Ventile, Sensoren, Belüftungsmechanismen und Automatisierungstechnologien, um eine sichere Plattform für die Chemikalienversorgung zu schaffen. Ihr vorrangiges Ziel ist es, die mit dem Umgang mit Chemikalien verbundenen Risiken zu minimieren und gleichzeitig die betriebliche Effizienz sowie die Einhaltung strenger Umwelt- und Sicherheitsvorschriften zu gewährleisten.

Da die globalen Sicherheitsstandards immer strenger werden, investieren Hersteller zunehmend in fortschrittliche Schranksysteme für flüssige Chemikalien, die verbesserte Eindämmungs-, Automatisierungs- und Echtzeit-Überwachungsfunktionen bieten. Dieser Artikel befasst sich mit dem Aufbau, den Funktionen, den Funktionsprinzipien, den Anwendungsbereichen, den Schlüsselkomponenten, den Sicherheitsmerkmalen, der Materialauswahl und den zukünftigen Entwicklungstrends von industriellen Schränken für flüssige Chemikalien, die in sicheren Chemikalienversorgungssystemen zum Einsatz kommen.

Hersteller von Reglern für ultrahochreine Gase in China
Hersteller von Reglern für ultrahochreine Gase in China

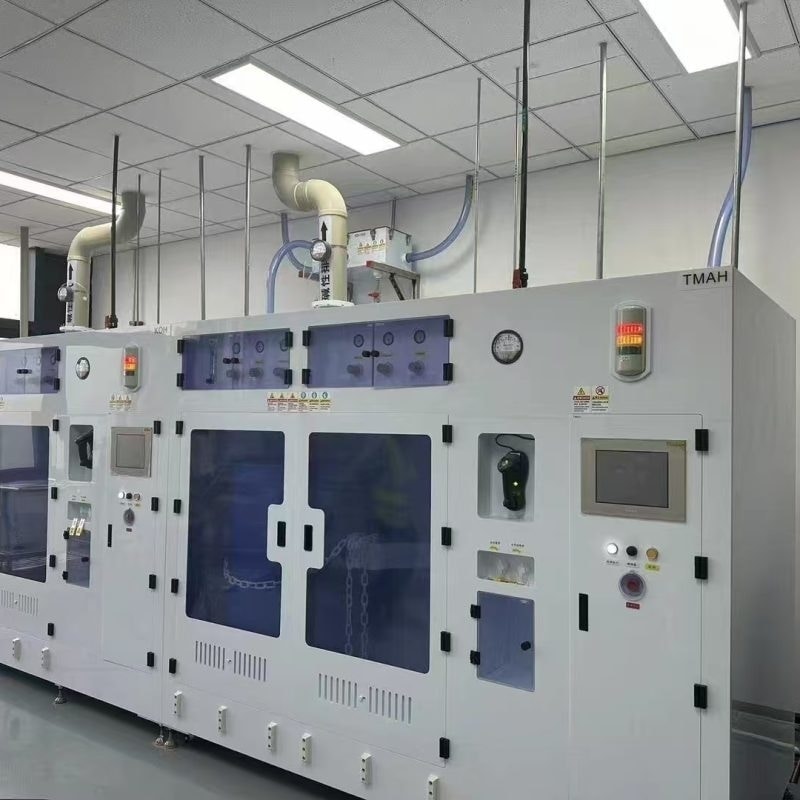

Was sind industrielle Schränke für flüssige Chemikalien?
Industrielle Schränke für flüssige Chemikalien sind geschlossene Systeme, die speziell für die Lagerung und kontrollierte Förderung gefährlicher oder hochreiner flüssiger Chemikalien aus Chemikalienbehältern zu Prozessanlagen entwickelt wurden. Diese Schränke bieten eine sichere Umgebung für den Umgang mit Chemikalien wie Säuren, Lösungsmitteln, Laugen, Fotolacken und speziellen Prozesschemikalien.

Der Schrank fungiert als sicherheitstechnische Zwischenbarriere zwischen Chemikalienbehältern und Produktionsanlagen. Er reduziert die Exposition des Bedienpersonals, verhindert versehentliches Verschütten, minimiert Kontaminationsrisiken und gewährleistet einen stabilen Chemikalienfluss während des industriellen Betriebs.

Je nach Anwendungsbereich können Schränke für flüssige Chemikalien folgende Funktionen unterstützen:

Zuführung einer einzelnen Chemikalie
Verteilung mehrerer Chemikalien
Automatische Umstellung zwischen Chemikalien
Füllguttransfer
Versorgung mit hochreinen Chemikalien
Mischen und Dosieren von Chemikalien
Leckageerkennung und Notabschaltung
Diese Systeme werden üblicherweise in zentralisierte Chemikalienversorgungssysteme (CDS) integriert, die in streng kontrollierten Produktionsanlagen zum Einsatz kommen.

Bedeutung sicherer Chemikalienversorgungssysteme
Der Umgang mit gefährlichen Flüssigkeiten stellt erhebliche sicherheitstechnische und betriebliche Herausforderungen dar. Viele Industriechemikalien sind ätzend, giftig, flüchtig oder brennbar. Eine unsachgemäße Handhabung kann zu folgenden Folgen führen:

Chemikalienaustritt
Umweltverschmutzung
Korrosion an Anlagen
Brand- oder Explosionsgefahr
Verletzungen von Mitarbeitern
Produktverunreinigung
Produktionsausfälle
Industrielle Schränke für flüssige Chemikalien tragen durch eine kontrollierte Zufuhr und umfassende Sicherheitsmechanismen dazu bei, diese Risiken zu beseitigen.

In Halbleiterfertigungsanlagen beispielsweise können selbst mikroskopisch kleine Verunreinigungen die Waferausbeute und die Produktqualität beeinträchtigen. Daher sind ultrareine Chemikalienzufuhrsysteme unerlässlich. Ebenso sind in der pharmazeutischen Produktion eine präzise Chemikaliendosierung und Kontaminationskontrolle erforderlich, um die Produktintegrität und die Einhaltung gesetzlicher Vorschriften zu gewährleisten.

Durch die Integration automatisierter Überwachungs- und Eindämmungstechnologien verbessern Chemikalienschränke die Sicherheit am Arbeitsplatz und die Produktionszuverlässigkeit erheblich.

Hauptkomponenten von industriellen Schränken für flüssige Chemikalien
Industrielle Schränke für flüssige Chemikalien bestehen aus mehreren integrierten Komponenten, die zusammenwirken, um eine sichere und zuverlässige Chemikalienzufuhr zu gewährleisten.

1. Schrankgehäuse
Das Schrankgehäuse dient als primäre Schutzstruktur. Es isoliert gefährliche Chemikalien von der Umgebung und schützt das Bedienpersonal vor versehentlichem Kontakt.

Typische Materialien für das Gehäuse sind:

Edelstahl SS304
Edelstahl SS316
Polypropylen (PP)
PVC-beschichteter Stahl
Chemikalienbeständige Verbundwerkstoffe
Das Gehäuse ist unter Berücksichtigung von Korrosionsbeständigkeit, struktureller Festigkeit und Belüftungskompatibilität konstruiert.

2. Chemikalienbehälter
Chemikalienschränke bieten Platz für verschiedene Behältertypen, darunter:

Fässer
Flaschen
Intermediate Bulk Container (IBCs)
Tagesbehälter
Chemikalienbehälter
Die Behältergrößen variieren je nach Prozessanforderung und Anlagenkapazität.

3. Rohrleitungssysteme
Das interne Rohrleitungsnetz transportiert Chemikalien von den Lagerbehältern zu den Prozessanlagen.

Zu den gängigen Rohrmaterialien gehören:

PTFE
PFA
PVDF
Elektropolierte Edelstahlrohre
Diese Materialien bieten eine hervorragende chemische Verträglichkeit und Beständigkeit gegen Verunreinigungen.

4. Ventile und Durchflussregelgeräte
Ventile regeln den Chemikalienfluss und isolieren das System bei Wartungsarbeiten oder Notfällen.

Zu den gängigen Ventiltypen gehören:

Membranventile
Kugelhähne
Pneumatikventile
Rückschlagventile
Überdruckventile
Hochreine Membranventile sind aufgrund ihrer geringen Partikelbildung und ihrer Leckdichtheit besonders wichtig in Halbleiter- und pharmazeutischen Anwendungen.

5. Leckageerkennungssysteme
Die Leckageerkennung ist eine der wichtigsten Sicherheitsfunktionen.

Moderne Chemikalienschränke verwenden Sensoren, die Folgendes erkennen können:

Säureaustritte
Lösungsmitteldämpfe
Flüssigkeitsansammlungen
Freisetzung giftiger Gase
Sobald ein Leck erkannt wird, kann das System automatisch:

Alarme auslösen
Den Chemikalienfluss unterbrechen
Abluftsysteme aktivieren
Das Bedienpersonal aus der Ferne benachrichtigen
6. Belüftungs- und Abluftsysteme
Belüftungssysteme entfernen gefährliche Dämpfe aus dem Inneren des Schranks, um eine Anreicherung von Chemikalien zu verhindern.

Diese Systeme sorgen für einen Unterdruck im Schrank und sind in der Regel an die Abluftinfrastruktur der Anlage angeschlossen.

Eine ordnungsgemäße Belüftung trägt dazu bei:

die Exposition gegenüber giftigen Stoffen zu verringern
die Ansammlung brennbarer Dämpfe zu verhindern
die Betriebssicherheit zu verbessern
7. Steuerungs- und Überwachungssysteme
Moderne industrielle Schränke für flüssige Chemikalien verfügen häufig über SPS-basierte Automatisierungssysteme mit Touchscreen-Oberflächen.

Zu den Überwachungsfunktionen können gehören:

Drucküberwachung
Durchflussüberwachung
Füllstandsüberwachung
Leckageüberwachung
Temperaturüberwachung
Alarmmanagement
Fortschrittliche Systeme unterstützen zudem die Fernüberwachung und die Integration in Industrie 4.0.

Funktionsweise von Schränken für flüssige Chemikalien
Der Betrieb eines industriellen Schranks für flüssige Chemikalien folgt einer kontrollierten Abfolge von Schritten, die darauf ausgelegt ist, die Sicherheit und die Genauigkeit der Abgabe zu maximieren.

Schritt 1: Lagerung der Chemikalien
Die Chemikalien werden sicher in versiegelten Behältern innerhalb des Schrankgehäuses gelagert.

Schritt 2: Anschluss an die Förderleitungen
Die Chemikalienbehälter werden mithilfe chemisch verträglicher Armaturen und Schläuche an das Rohrleitungssystem des Schranks angeschlossen.

Schritt 3: Kontrollierte Chemikalienförderung
Der Schrank fördert die Chemikalien über druckbetriebene oder pumpengestützte Fördersysteme.

Durchflussregelgeräte regeln Druck und Fördermengen entsprechend den Prozessanforderungen.

Schritt 4: Kontinuierliche Überwachung
Sensoren überwachen kontinuierlich die Betriebsbedingungen, darunter:

Druck
Durchfluss
Leckagestatus
Abluftdurchsatz
Chemikalienfüllstände
Schritt 5: Notfallschutz
Treten außergewöhnliche Zustände auf, werden automatische Sicherheitssysteme aktiviert, um die Chemikalienquelle zu isolieren und Gefahren zu minimieren.

Anwendungsbereiche von industriellen Schränken für flüssige Chemikalien
Industrielle Schränke für flüssige Chemikalien finden in zahlreichen Branchen breite Anwendung.

Halbleiterfertigung
In Halbleiterfertigungsanlagen werden Schränke für flüssige Chemikalien zur Förderung folgender Stoffe eingesetzt:

Flusssäure (HF)
Schwefelsäure
Wasserstoffperoxid
Fotolacke
Lösungsmittel
CMP-Schlämme
Eine ultrahochreine und kontaminationsfreie Zuführung ist für die Waferbearbeitung unerlässlich.

Pharmazeutische Industrie
Pharmazeutische Anlagen setzen auf Chemikalienschränke für den sicheren Umgang mit:

Reinigungschemikalien
Prozessreagenzien
Lösungsmittel
Sterilisationsmittel
Diese Systeme tragen zur Einhaltung der GMP-Vorschriften und zur Produktkonsistenz bei.

Chemische Verarbeitungsindustrie
Chemische Produktionsanlagen nutzen Schränke für flüssige Chemikalien für:

den Transfer korrosiver Chemikalien
die Chargendosierung
das Mischen von Chemikalien
Reaktorzuführsysteme
Lithium-Batterieherstellung
Die Batterieproduktion erfordert eine sichere Zufuhr von Elektrolytchemikalien und Speziallösungsmitteln.

Chemikalienschränke verbessern die Prozesskonsistenz und minimieren gleichzeitig Brand- und Expositionsrisiken.

Solarzellenfertigung
Bei der Herstellung von Solarzellen kommen während der Wafer- und Modulproduktion Säuren und Reinigungschemikalien zum Einsatz.

Die Zufuhr hochreiner Chemikalien trägt dazu bei, die Produktionseffizienz und Produktqualität aufrechtzuerhalten.

Sicherheitsmerkmale moderner Chemikalienschränke
Sicherheit ist das zentrale Konstruktionsprinzip industrieller Chemikalienschränke für Flüssigkeiten.

Automatische Notabschaltung
Notabschaltsysteme unterbrechen automatisch den Chemikalienfluss bei Leckagen oder abnormalen Druckverhältnissen.

Sekundäre Auffangvorrichtung
Viele Schränke verfügen über Auffangwannen oder sekundäre Auffangbecken, um das Austreten von Chemikalien in die Anlage zu verhindern.

Integrierter Brandschutz
Schränke für brennbare Chemikalien können folgende Komponenten integrieren:

Brandbekämpfungssysteme
Explosionsgeschützte elektrische Komponenten
Erdungssysteme
Schutz vor elektrostatischer Entladung
Gas- und Dampfüberwachung
Die Echtzeit-Dampfüberwachung reduziert das Risiko einer toxischen Exposition und unterstützt die Einhaltung gesetzlicher Vorschriften.

Verriegelungsschutz
Verriegelungssysteme verhindern unsichere Vorgänge, wie beispielsweise das Öffnen von Schranktüren während des aktiven Chemikalientransfers.

Materialauswahl hinsichtlich chemischer Verträglichkeit
Die Auswahl des richtigen Materials ist entscheidend für die Langlebigkeit des Schranks und die Prozesssicherheit.

Verschiedene Chemikalien reagieren unterschiedlich mit Metallen und Kunststoffen. Eine ungeeignete Materialauswahl kann zu folgenden Problemen führen:

Korrosion
Rissbildung
Partikelkontamination
Leckagen
Systemausfall
Gängige Materialauswahl
Material Vorteile Anwendungen
Edelstahl SS316 Korrosionsbeständigkeit, Langlebigkeit Hochreinheitssysteme
PTFE Hervorragende chemische Beständigkeit Umgang mit Säuren
PFA Ultrareine Oberfläche Halbleiterchemikalien
PVDF Hohe chemische Beständigkeit Förderung korrosiver Flüssigkeiten
Polypropylen Kostengünstige Korrosionsbeständigkeit Allgemeine Lagerung von Chemikalien
Vor der Installation des Systems sollte stets eine ordnungsgemäße Kompatibilitätsanalyse durchgeführt werden.

Normen und Einhaltung gesetzlicher Vorschriften
Industrielle Schränke für flüssige Chemikalien müssen verschiedenen internationalen Sicherheitsnormen und Vorschriften entsprechen.

Zu den gängigen Normen gehören:

SEMI-Normen
NFPA-Vorschriften
OSHA-Anforderungen
FM-Zulassungsnormen
CE-Zertifizierung
ISO-Normen
Die Einhaltung dieser Vorschriften gewährleistet:

Sicherheit der Mitarbeiter
Umweltschutz
Zuverlässigkeit der Anlagen
Versicherungszulassung
Rechtskonformität
In der Halbleiterindustrie sind die Normen SEMI S2 und SEMI F47 besonders wichtig.

Vorteile automatisierter Chemikalienschranksysteme
Moderne automatisierte Chemikalienschränke bieten zahlreiche betriebliche Vorteile.

Verbesserte Sicherheit
Die Automatisierung minimiert den direkten Kontakt des Bedieners mit gefährlichen Chemikalien.

Verbesserte Prozessstabilität
Eine präzise Durchflussregelung verbessert die Konsistenz der Fertigung und die Produktqualität.

Reduzierte Ausfallzeiten
Die kontinuierliche Überwachung ermöglicht vorausschauende Wartung und frühzeitige Fehlererkennung.

Geringeres Kontaminationsrisiko
Geschlossene Fördersysteme reduzieren die Kontamination durch Partikel und Feuchtigkeit.

Besseres Bestandsmanagement
Integrierte Überwachungssysteme ermöglichen die Nachverfolgung des Chemikalienverbrauchs in Echtzeit.

Fähigkeiten zur Fernüberwachung
Dank der Konnektivität im Rahmen von Industrie 4.0 können Bediener die Systeme über zentralisierte Steuerungsplattformen aus der Ferne überwachen.

Zukünftige Trends bei industriellen Flüssigchemikalienschränken
Da sich die industrielle Automatisierung und die intelligente Fertigung weiterentwickeln, schreiten auch die Technologien für Flüssigchemikalienschränke rasch voran.

Intelligente Überwachungssysteme
KI-gestützte vorausschauende Wartung und intelligente Diagnostik setzen sich zunehmend durch.

IoT-Integration
Chemikalienschränke werden zunehmend mit werksweiten Überwachungssystemen vernetzt, um Betriebsabläufe in Echtzeit zu analysieren.

Verbesserte Leckageerkennung
Sensoren der nächsten Generation bieten schnellere Reaktionszeiten und eine höhere Empfindlichkeit.

Kompakte, modulare Konstruktionen
Hersteller entwickeln platzsparende, modulare Schranksysteme für eine flexible Installation.

Nachhaltiges Chemikalienmanagement
Energieeffiziente Belüftungssysteme und Technologien zur Abfallreduzierung gewinnen an Bedeutung.

Verstärkte Automatisierung
Vollautomatische Systeme zum Umschalten und Nachfüllen von Chemikalien reduzieren den menschlichen Eingriff und verbessern die Betriebseffizienz.

Fluidsteuerungssysteme und Komponenten für die Halbleiterindustrie
Fluidsteuerungssysteme und Komponenten für die Halbleiterindustrie
Fazit
Industrielle Schränke für flüssige Chemikalien sind wesentliche Bestandteile moderner, sicherer Chemikalienversorgungssysteme. Sie bieten sichere Eindämmung, präzise Chemikalienverteilung, Kontaminationskontrolle und fortschrittlichen Sicherheitsschutz für Branchen, die mit gefährlichen oder hochreinen Chemikalien umgehen.

Von der Halbleiterfertigung und pharmazeutischen Produktion bis hin zur chemischen Verarbeitung und Energieerzeugung helfen diese Systeme Unternehmen dabei, die Sicherheit am Arbeitsplatz, die Einhaltung gesetzlicher Vorschriften und die Betriebssicherheit zu verbessern.

Da industrielle Prozesse zunehmend automatisiert werden und die Qualitätsstandards weiter steigen, wird die Nachfrage nach intelligenten, leistungsstarken Schranksystemen für flüssige Chemikalien weiter zunehmen. Zukünftige Entwicklungen in den Bereichen intelligente Überwachung, IoT-Konnektivität und Automatisierung werden die Sicherheit, Effizienz und Nachhaltigkeit industrieller Chemikalienhandhabungsprozesse weiter verbessern.

Die Investition in fortschrittliche industrielle Schränke für flüssige Chemikalien ist nicht mehr nur eine Sicherheitsmaßnahme – sie ist eine strategische Entscheidung, die die langfristige Produktionsleistung, Umweltverantwortung und den technologischen Fortschritt unterstützt.
