Hochleistungsventile für Systeme zur Förderung von sauren und korrosiven Gasen

{{{sourceTextContent.subTitle}}}

Hochleistungsventile für Systeme zur Förderung von sauren und korrosiven Gasen

{{{sourceTextContent.description}}}

In modernen Hightech-Branchen wie der Halbleiterfertigung, der Photovoltaik, der Spezialchemie, der Pharmaindustrie und der Verarbeitung fortschrittlicher Werkstoffe ist die sichere und zuverlässige Zufuhr von sauren und korrosiven Gasen eine entscheidende Anforderung. Gase wie Chlorwasserstoff (HCl), Fluorwasserstoff (HF), Chlor (Cl₂), Ammoniak (NH₃), Schwefelhexafluorid (SF₆), Bortrichlorid (BCl₃) und andere reaktive Medien finden in Präzisionsfertigungsprozessen breite Anwendung. Diese Gase sind oft hochgiftig, korrosiv, feuchtigkeitsempfindlich und unter extremen Betriebsbedingungen reaktiv.

Innerhalb dieser komplexen Gasversorgungsinfrastrukturen dienen Ventile als eine der wichtigsten Steuerungskomponenten. Die Leistung eines Ventils wirkt sich direkt auf die Systemintegrität, die Prozessstabilität, die Sicherheit des Bedienpersonals, die Kontaminationskontrolle und die Produktionseffizienz aus. Herkömmliche Industrieventile sind oft nicht in der Lage, der starken Korrosion, den Leckagerisiken und den Reinheitsanforderungen standzuhalten, die mit Systemen zur Handhabung saurer Gase verbunden sind. Daher sind Hochleistungsventile, die speziell für Anwendungen mit korrosiven Gasen entwickelt wurden, in modernen industriellen Gasversorgungssystemen unverzichtbar geworden.

Dieser Artikel befasst sich mit den technischen Anforderungen, der Materialauswahl, der konstruktiven Auslegung, den Dichtungstechnologien und den Anwendungsvorteilen von Hochleistungsventilen, die in Gasversorgungssystemen für saure und korrosive Gase zum Einsatz kommen.

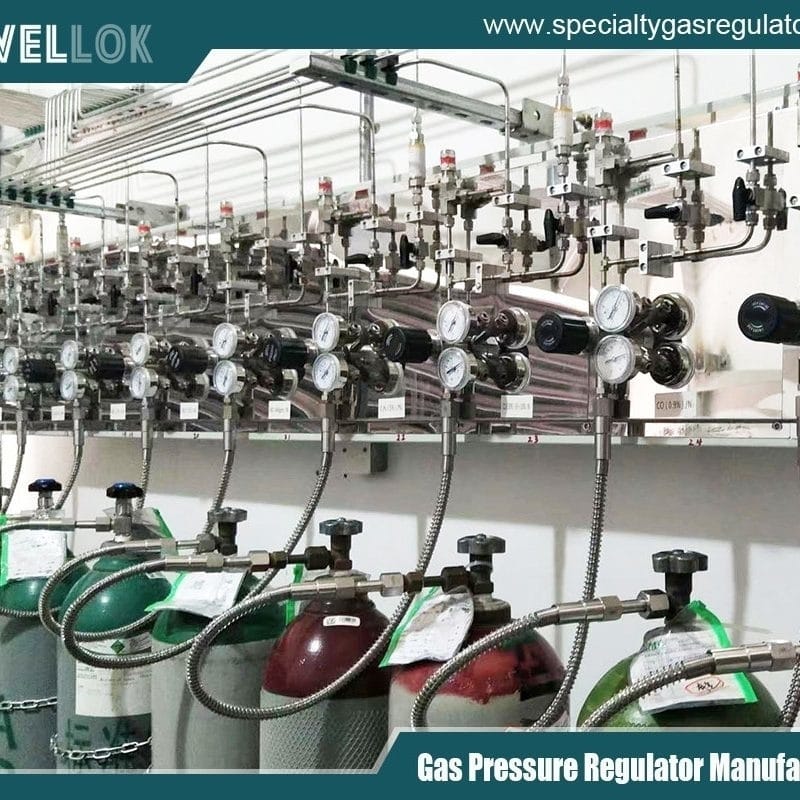

Hersteller von Reglern für hochreine Spezialgase
Hersteller von Reglern für hochreine Spezialgase
Herausforderungen bei der Förderung von sauren und korrosiven Gasen
Der Transport korrosiver Gase stellt besondere technische Herausforderungen dar, die weit über gewöhnliche Anwendungen der Fluidsteuerung hinausgehen. Dabei müssen mehrere wesentliche Risiken gleichzeitig berücksichtigt werden.

Starke Korrosion
Säurehaltige Gase können metallische Oberflächen schnell angreifen, insbesondere in Gegenwart von Feuchtigkeit. Chloride, Fluoride und halogenhaltige Gase wirken besonders aggressiv auf Edelstahl und herkömmliche elastomere Dichtungswerkstoffe. Korrosion kann zu folgenden Problemen führen:

Materialzerfall
Interne Verunreinigung
Festfressen von Ventilen
Leckagen
Verkürzte Lebensdauer
Beispielsweise kann Fluorwasserstoff Glas aggressiv ätzen und viele Metalle angreifen, während Chlorgas bei Standardkomponenten aus Edelstahl Lochfraß verursachen kann.

Anforderungen an ultrahohe Reinheit
Die Halbleiter- und Pharmaproduktion erfordert Gasversorgungsumgebungen mit ultrahoher Reinheit (UHP). Selbst mikroskopisch kleine Verunreinigungspartikel oder Spuren von Metallionen, die durch Ventilkorrosion entstehen, können die Produktausbeute und die Prozesszuverlässigkeit negativ beeinflussen.

Hochleistungsventile müssen daher folgende Eigenschaften aufweisen:

Extrem geringe Partikelbildung
Minimales Totvolumen
Glatte Innenoberflächen
Hervorragende chemische Verträglichkeit
Leckagevermeidung
Viele korrosive Gase sind zudem giftig oder umweltschädlich. Selbst geringfügige Leckagen können die Sicherheit des Bedienpersonals gefährden und umliegende Anlagen beschädigen.

Gasversorgungsventile müssen folgende Eigenschaften aufweisen:

Heliumdichtheit
Blasendichte Absperrung
Zuverlässige Abdichtung bei Temperaturwechselbeanspruchung
Langfristige Betriebsstabilität
Extreme Betriebsbedingungen
Systeme für korrosive Gase können unter folgenden Bedingungen betrieben werden:

Hoher Druck
Vakuumbedingungen
Erhöhte Temperaturen
Häufige Zyklen
Schnelle Durchflussschwankungen
Die Ventilleistung muss unter allen Prozessbedingungen stabil bleiben, ohne die Reinheit oder Sicherheit zu beeinträchtigen.

Wichtige Konstruktionsanforderungen an Hochleistungsventile für korrosive Gase
Um diesen anspruchsvollen Bedingungen gerecht zu werden, sind spezielle Ventiltechnologien erforderlich. Hochleistungsventile für Zufuhrsysteme für saure Gase weisen typischerweise die folgenden technischen Merkmale auf.

Korrosionsbeständige Werkstoffe
Die Werkstoffauswahl ist einer der entscheidenden Aspekte bei der Ventilkonstruktion.

Edelstahllegierungen
Hochwertige Edelstähle wie 316L VAR (Vacuum Arc Remelted) werden aufgrund ihrer verbesserten Korrosionsbeständigkeit und ihres geringen Schwefelgehalts häufig verwendet. Elektropolierter 316L-Edelstahl bietet:

Glatte Innenoberflächen
Geringere Partikelbildung
Erhöhte Korrosionsbeständigkeit
Verbesserte Reinigungsfähigkeit
Bei hochaggressiven Gasen sind jedoch unter Umständen fortschrittlichere Legierungen erforderlich.

Legierungen auf Nickelbasis
Werkstoffe wie Hastelloy C-22 und Monel bieten eine hervorragende Beständigkeit gegen Chloride, Fluoride und oxidierende Säuren. Diese Legierungen werden häufig eingesetzt in:

Chlorsystemen
der Handhabung von Fluorwasserstoff
feuchten, korrosiven Umgebungen
Fluorpolymer-Komponenten
PTFE, PFA und andere Fluorpolymerwerkstoffe werden aufgrund ihrer herausragenden chemischen Inertheit in großem Umfang für Dichtungen und medienberührte Bauteile eingesetzt.

Diese Werkstoffe bieten:

Breite chemische Verträglichkeit
Geringe Ausgasung
Hervorragende Dichtungsleistung
Geringeres Kontaminationsrisiko
Fortschrittliche Dichtungstechnologien
Die Dichtungsintegrität ist in korrosiven Gassystemen von entscheidender Bedeutung.

Metall-auf-Metall-Abdichtung
Für Anwendungen mit ultrahochreinen und gefährlichen Gasen kommen häufig Metallmembran-Dichtungstechnologien zum Einsatz. Im Vergleich zu Elastomerdichtungen bieten Metallmembranen:

Geringere Permeationsraten
Bessere chemische Beständigkeit
Längere Lebensdauer
Hervorragende Dichtheit
Membranventile sind besonders beliebt in Halbleiter-Gasschränken und Großanlagen für Spezialgase.

Balgdichtete Ventile
Balgdichtete Ventile trennen das Prozessmedium mithilfe von geschweißten Metallbälgen von der Außenumgebung. Diese Konstruktion reduziert flüchtige Emissionen erheblich und erhöht die Sicherheit des Bedienpersonals.

Zu den Vorteilen zählen:

Keine Leckage nach außen
Hohe Zyklenlebensdauer
Hervorragende Vakuumverträglichkeit
Geringerer Wartungsaufwand
Federlose Sitzkonstruktionen
Bei einigen fortschrittlichen Ventilkonstruktionen werden Federn aus den medienberührten Bereichen entfernt, um Korrosionsrisiken und die Partikelbildung zu minimieren. Dieser Ansatz verbessert die langfristige Zuverlässigkeit in stark korrosiven Gasumgebungen.

Oberflächenbehandlung und Reinheitsstandards
Die Qualität der Innenoberflächen spielt eine wesentliche Rolle bei der Aufrechterhaltung der Gasreinheit und der Korrosionsbeständigkeit.

Elektropolieren
Durch Elektropolieren werden mikroskopisch kleine Oberflächenunregelmäßigkeiten und Verunreinigungen von Edelstahloberflächen entfernt. Zu den Vorteilen gehören:

Reduzierte Partikelabgabe
Verbesserte Korrosionsbeständigkeit
Geringere Feuchtigkeitsaufnahme
Verbesserte Reinigungsfähigkeit
Typische Ultrahochreinheitssysteme erfordern Oberflächenrauheitswerte unter Ra 10 μin.

Passivierung
Passivierungsbehandlungen stärken die schützende Oxidschicht auf Edelstahloberflächen und verbessern so die Beständigkeit gegen Säureangriffe.

Reinraumfertigung
Hochleistungsventile für korrosive Gase werden häufig in Reinraumumgebungen montiert und verpackt, um eine Partikelkontamination vor der Installation zu verhindern.

In Versorgungssystemen für korrosive Gase verwendete Ventiltypen
Je nach Systemanforderungen werden unterschiedliche Ventilkonfigurationen ausgewählt.

Membranventile
Membranventile gehören zu den am häufigsten verwendeten Ventilen in Gasversorgungssystemen für die Halbleiterindustrie.

Wesentliche Vorteile:

Hervorragende Dichtheit
Minimales Totvolumen
Kompatibilität mit hochreinen Gasen
Korrosionsbeständigkeit
Präzise Durchflussregelung
Diese Ventile eignen sich ideal für:

Spezialgasschränke
VMBs (Valve Manifold Boxes)
Gasleitungen für Prozesswerkzeuge
Verteilungssysteme für hochreine Gase
Kugelhähne
Korrosionsbeständige Kugelhähne werden in Großgassystemen und Versorgungsanwendungen eingesetzt, bei denen eine höhere Durchflusskapazität erforderlich ist.

Zu den Merkmalen gehören:

Vollströmung
Schnelles Absperren
Langlebiger Betrieb
Hochdrucktauglichkeit
Zur Verbesserung der Haltbarkeit werden häufig spezielle Beschichtungen und korrosionsbeständige Sitze verwendet.

Nadelventile
Nadelventile ermöglichen eine präzise Durchflussregelung für analytische Messgeräte und Anwendungen zur Gasregelung bei geringen Durchflussmengen.

Hochleistungs-Nadelventile für korrosive Gase verfügen in der Regel über:

Feingewindespindeln
Nicht drehbare Spitzen
Metallische Dichtungssysteme
Elektropolierte Durchflusswege
Rückschlagventile
Rückschlagventile verhindern einen Rückfluss von Gas, der empfindliche Prozessleitungen verunreinigen oder gefährliche chemische Reaktionen auslösen könnte.

Zu den entscheidenden Anforderungen gehören:

Niedriger Öffnungsdruck
Schnelle Ansprechzeit
Korrosionsbeständige Innenteile
Hohe Dichtheit
Anwendungen in der Halbleiterindustrie
Die Halbleiterindustrie stellt eine der anspruchsvollsten Umgebungen für Ventiltechnologien im Bereich korrosiver Gase dar.

Prozesse wie:

Chemische Gasphasenabscheidung (CVD)
Atomlagenabscheidung (ALD)
Plasmaätzen
Ionenimplantation
erfordern hochreaktive Prozessgase, die mit außergewöhnlicher Präzision und Reinheit zugeführt werden müssen.

Zu den häufig verwendeten Spezialgasen gehören:

HCl
Cl₂
WF₆
NF₃
BCl₃
SiH₄
PH₃
Ventilausfälle in diesen Anwendungen können zu folgenden Folgen führen:

Waferkontamination
Produktionsausfälle
Ertragsverluste
Sicherheitsvorfälle
Daher werden Ventile in Halbleiterqualität nach strengen Standards hergestellt, darunter:

SEMI-Konformität
Reinigung mit ultrahoher Reinheit
Helium-Leckprüfung
Validierung der Partikelzahl
Sicherheitsaspekte in Systemen mit korrosiven Gasen
Sicherheit hat bei allen Anwendungen im Umgang mit sauren Gasen oberste Priorität.

Kompatibilität mit Leckageerkennungssystemen
Ventile müssen sich nahtlos in Gasüberwachungs- und Leckageerkennungssysteme integrieren lassen. Eine hochintegrierte Abdichtung verringert die Wahrscheinlichkeit gefährlicher Emissionen.

Brand- und Explosionsschutz
Bestimmte korrosive Gase sind zudem entflammbar oder reaktiv. Die Ventilwerkstoffe müssen zündfest sein und die Bildung statischer Aufladung verhindern.

Notabschaltfunktion
Häufig werden automatisierte pneumatische oder betätigte Ventile installiert, um bei Störfällen eine schnelle Notabschaltung zu ermöglichen.

Einhaltung gesetzlicher Vorschriften
Ventilsysteme müssen internationalen Normen entsprechen, wie beispielsweise:

SEMI-Normen
ASTM-Normen
ISO-Anforderungen
CGA-Richtlinien
Vorschriften für Druckgeräte
Neue Trends in der Ventiltechnik für korrosive Gase
Mit der zunehmenden Weiterentwicklung industrieller Prozesse entwickeln sich auch die Ventiltechnologien ständig weiter.

Integration intelligenter Ventile
Moderne Gasversorgungssysteme integrieren zunehmend:

Digitale Überwachung
Drucksensoren
Positionsrückmeldung
Diagnose zur vorausschauenden Wartung
Intelligente Ventile verbessern:

Prozesstransparenz
Anlagenverfügbarkeit
Sicherheitsmanagement
Fernsteuerungsfähigkeit
Miniaturisierung
Hersteller von Halbleiteranlagen verlangen kleinere Ventilabmessungen, um die Integration in die Anlagen zu maximieren und Toträume zu reduzieren.

Kompakte Ventilkonstruktionen bieten nun:

Schnellere Spülzyklen
Geringeren Gasverbrauch
Verbesserte Prozesseffizienz
Verbesserte Oberflächenbeschichtungen
Fortschrittliche Beschichtungstechnologien wie:

DLC (Diamond-Like Carbon)
Vernickelung
Keramikbeschichtungen
werden untersucht, um die Korrosionsbeständigkeit und Verschleißfestigkeit weiter zu verbessern.

Nachhaltige Fertigung
Die Hersteller konzentrieren sich zudem auf:

Reduzierte flüchtige Emissionen
Längere Wartungsintervalle
Recycelbare Materialien
Energieeffiziente Produktionsmethoden
um globale Nachhaltigkeitsinitiativen zu unterstützen.

Auswahl des richtigen Ventils für Anwendungen mit korrosiven Gasen
Die Auswahl des richtigen Ventils erfordert eine sorgfältige Bewertung mehrerer Faktoren:

Gasverträglichkeit
Das Ventilmaterial muss unter allen Betriebsbedingungen chemisch mit dem Zielgas verträglich sein.

Druck- und Temperaturbereiche
Die Betriebsbereiche des Systems müssen mit den Auslegungsspezifikationen des Ventils übereinstimmen.

Reinheitsanforderungen
Anwendungen mit ultrahoher Reinheit erfordern spezielle Reinigungs-, Verpackungs- und Oberflächenveredelungsverfahren.

Durchflusscharakteristik
Die Ventilauslegung und die innere Geometrie sollten einen stabilen Durchfluss und einen minimalen Druckabfall gewährleisten.

Wartung und Zuverlässigkeit
Eine lange Lebensdauer und geringer Wartungsaufwand reduzieren Betriebskosten und Ausfallzeiten.

Hersteller von Reglern für hochreine Spezialgase
Hersteller von Reglern für hochreine Spezialgase
Fazit
Hochleistungsventile sind grundlegende Komponenten in Versorgungssystemen für saure und korrosive Gase in der Halbleiter-, Chemie-, Pharma- und fortschrittlichen Fertigungsindustrie. Diese Spezialventile müssen unter äußerst anspruchsvollen Bedingungen außergewöhnliche Korrosionsbeständigkeit, ultrahochreine Leistung, zuverlässige Dichtungsintegrität und langfristige Betriebsstabilität gewährleisten.

Dank fortschrittlicher Werkstoffe, Präzisionstechnik, Metalldichtungstechnologien, elektropolierter Oberflächen und sauberer Fertigungsprozesse tragen moderne Ventile für korrosive Gase dazu bei, einen sicheren, effizienten und kontaminationsfreien Gasversorgungsbetrieb zu gewährleisten.

Da sich die Industrietechnologien kontinuierlich in Richtung höherer Präzision und größerer Umweltverträglichkeit weiterentwickeln, wird die Nachfrage nach innovativen Hochleistungsventillösungen weiter steigen. Hersteller, die in der Lage sind, zuverlässige, ultrareine und korrosionsbeständige Ventiltechnologien anzubieten, werden eine entscheidende Rolle bei der Gestaltung der Zukunft fortschrittlicher industrieller Gasregelsysteme spielen.
