Präzision unter Druck: Die Konstruktion von Gasreglern für hochreine Gase

{{{sourceTextContent.subTitle}}}

Präzision unter Druck: Die Konstruktion von Gasreglern für ultrahochreine Gase

{{{sourceTextContent.description}}}

In der modernen Hochtechnologie-Fertigung – die von der Halbleiterherstellung über die Produktion von Photovoltaikzellen bis hin zur hochpräzisen analytischen Chemie reicht – ist Gasreinheit nicht nur eine Frage der Präferenz, sondern eine grundlegende Anforderung. Wenn Gase wie Silan, Phosphin oder Chlorwasserstoff zur Herstellung von Mikrochips mit einer Strukturbreite unter 7 nm verwendet werden, kann bereits ein einziges Feuchtigkeitsmolekül oder ein mikroskopisch kleines Metallpartikel zu katastrophalen Ertragsverlusten führen. Der Ultrahochreinheits-Gasregler fungiert in diesen Systemen als entscheidender „Wächter“ und hat die Aufgabe, hohe Flaschendrücke auf verarbeitbare Prozessniveaus zu reduzieren, ohne auch nur eine einzige Verunreinigung in den Gasstrom einzubringen.

Dieser Artikel beleuchtet die technische Architektur, die Materialwissenschaft und die Betriebsprotokolle, die einen echten UHP-Regler ausmachen, und erklärt, warum er das Rückgrat der Hightech-Fluidsteuerung ist.

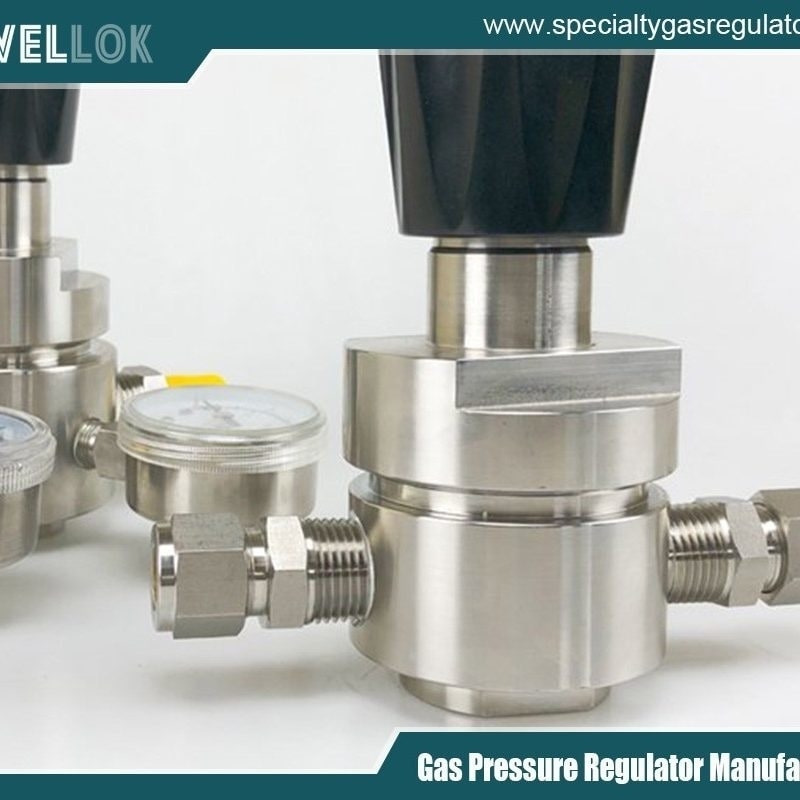

UHP-Gasdruckregler aus Edelstahl 316L
UHP-Gasdruckregler aus Edelstahl 316L
Materialintegrität: Der VIM-VAR-Standard
Der wesentlichste Unterschied zwischen einem Standard-Industrieregler und einem Ultrahochreinheits-Gasregler liegt in der Metallurgie. Bei Standardreglern kommen häufig Edelstahl 316 oder Messing zum Einsatz. UHP-Regler hingegen bestehen aus 316L-VIM-VAR-Edelstahl.

VIM (Vacuum Induction Melting – Vakuum-Induktionsschmelzen): Bei diesem Verfahren wird der Stahl im Vakuum geschmolzen, um gelöste Gase und flüchtige Verunreinigungen zu entfernen.
VAR (Vacuum Arc Remelting): Der Stahl wird umgeschmolzen, um die Kornstruktur weiter zu verfeinern und nichtmetallische Einschlüsse zu beseitigen.
Durch die Verwendung von VIM-VAR-Stahl stellen die Hersteller sicher, dass der Reglerkörper auf molekularer Ebene „rein“ ist. Dies verhindert Ausgasungen – das Phänomen, bei dem im Metall eingeschlossene Gasmoleküle langsam in das Prozessgas freigesetzt werden – und bietet eine hervorragende Korrosionsbeständigkeit gegenüber aggressiven Spezialgasen wie Chlor oder Bromwasserstoff.

Oberflächenwissenschaft: Die Bedeutung des Elektropolierens
Selbst Stahl höchster Qualität weist unter dem Mikroskop eine Oberfläche auf, die wie eine Bergkette aussieht. Diese mikroskopisch kleinen Erhebungen und Vertiefungen (sogenannte „Unebenheiten“) können Feuchtigkeit und Partikel einschließen.

Um dieses Problem zu lösen, werden UHP-Regler einem Elektropolierverfahren unterzogen, einem elektrochemischen Prozess, der die „Erhebungen“ der Oberfläche entfernt. Ein hochwertiger Ultrahochreinheits-Gasregler weist typischerweise eine durchschnittliche innere Oberflächenrauheit (Ra) von 5 bis 10 Mikro-Zoll auf. Diese spiegelglatte Oberfläche gewährleistet:

Minimale Oberfläche: Reduzierung der Stellen, an denen sich Feuchtigkeit festsetzen kann.
Verbesserte Passivschicht: Es entsteht ein chromreicher Oxidfilm, der den Stahl vor chemischen Einflüssen schützt.
Einfachere Spülung: Das System lässt sich beim Flaschenwechsel wesentlich schneller von Umgebungsluft befreien.

Konstruktionen mit festgebundener Membran vs. Konstruktionen ohne feste Membranbindung
In UHP-Anwendungen sind Sicherheit und Reinheit untrennbar miteinander verbunden. Die meisten UHP-Regler verwenden eine Konstruktion mit gekoppelter Membran. Bei dieser Konfiguration ist die Membran mechanisch mit dem Ventilkegel (dem Teil, der sich zum Steuern des Durchflusses öffnet und schließt) verbunden (gekoppelt).

Warum ist dies entscheidend?
Wird ein Regler mit einem korrosiven oder „klebrigen“ Gas verwendet, könnte der Ventilkegel aufgrund von Salzablagerungen oder Verunreinigungen in der geöffneten Position hängen bleiben. Bei einem Regler ohne verbundene Membran würde das Gas unkontrolliert weiterströmen. Bei einem Regler mit festverbundener Membran zieht das Drehen des Griffs zum Schließen des Reglers den Ventilkegel physisch zurück in den Sitz und gewährleistet so eine sichere Absperrung. Dies ist eine zwingende Sicherheitsvorkehrung für den Umgang mit toxischen oder pyrophoren Gasen in Halbleiterfabriken.

Dichtungstechnik und Leckdichtheit
Leckagen sind der Feind der Reinheit. Ein Ultrahochreinheits-Gasregler muss hermetisch abgedichtet sein, um das „Eindringen“ von Sauerstoff und Feuchtigkeit aus der Umgebungsluft zu verhindern.

Metall-auf-Metall-Membranabdichtungen: Im Gegensatz zu industriellen Reglern, die O-Ringe aus Gummi verwenden, kommen bei UHP-Modellen Metallmembranen zum Einsatz, die direkt gegen das Metallgehäuse geklemmt werden. Dadurch entsteht eine dauerhafte, hochdichte Abdichtung, die sich im Laufe der Zeit nicht verschlechtert.
Helium-Dichtheitsprüfung: Jeder UHP-Regler wird mit einem Helium-Massenspektrometer geprüft. Der Industriestandard für einen UHP-Regler liegt bei einer Leckrate von weniger als 1×10⁻⁹ atm cm³/s. Zum Vergleich: Bei dieser Rate würde es über 30 Jahre dauern, bis ein einziger Kubikzentimeter Gas entweichen würde.

Leistungskennzahlen: Druckabfall und Einfluss des Versorgungsdrucks
Bei der technischen Bewertung eines Reglers muss dessen Fähigkeit berücksichtigt werden, einen konstanten Ausgangsdruck aufrechtzuerhalten.

Druckabfall: Dies ist der Rückgang des Ausgangsdrucks bei steigendem Durchfluss. Hochwertige UHP-Regler sind mit optimierten internen Strömungswegen ausgestattet, um den Druckabfall zu minimieren und sicherzustellen, dass das Prozessgerät unabhängig vom Bedarf einen konstanten Druck erhält.
Einfluss des Versorgungsdrucks (SPE): Wenn sich eine Gasflasche leert, sinkt ihr Eingangsdruck. Bei vielen Reglern führt dies dazu, dass der Ausgangsdruck tatsächlich ansteigt. Ein hochwertiger Ultrahochreinheits-Gasregler ist so ausgelegt, dass er einen SPE von weniger als 1 % aufweist, was bedeutet, dass sich der Ausgangsdruck bei jedem Druckabfall von 100 psi in der Gasflasche um weniger als 1 psi ändert.

Montage und Verpackung im Reinraum
Der Herstellungsprozess eines UHP-Reglers ist ebenso wichtig wie dessen Konstruktion. Die Montage muss in einem Reinraum der Klasse 10 oder Klasse 100 erfolgen.

Reinigung: Die Komponenten werden mit entionisiertem Wasser und in Ultraschallbädern gereinigt, um alle Spuren von Kohlenwasserstoffen und Bearbeitungsölen zu entfernen.
Spülen: Nach der Montage werden die Regler mit hochreinem Stickstoff gespült, um verbleibende Feuchtigkeit zu entfernen.
Verpackung: Sie werden doppelt in Nylon- oder Polyethylenbeutel verpackt und heißversiegelt. Dadurch wird sichergestellt, dass der Regler, wenn ein Ingenieur in einer Halbleiterfabrik die Verpackung öffnet, noch genauso sauber ist wie am Tag seiner Herstellung.

Anwendungen in der modernen Industrie
Der Ultrahochreinheits-Gasregler ist die grundlegende Komponente für mehrere kritische Systeme:

Gasschränke: Regulierung von Hochdruck-Spezialgasen an der Quelle.
Ventilverteilerkästen (VMB): Druckregelung am Einsatzort für mehrere Prozessgeräte.
Analysegeräte: Gewährleistung eines stabilen Trägergasstroms für Gaschromatographie- (GC) und ICP-MS-Systeme, bei denen Druckschwankungen zu ungenauen Daten führen können.
Hersteller von Gasflaschen-Wechselverteilern
Hersteller von Gasflaschen-Wechselverteilern
Fazit

Der Ultrahochreinheits-Gasregler ist weit mehr als ein einfaches Ventil; er ist ein Meisterwerk der Feinmechanik. Durch die Kombination von fortschrittlicher Metallurgie, elektrochemischen Oberflächenbehandlungen und strengen Dichtheitsprüfprotokollen ermöglichen diese Geräte der modernen Industrie den Umgang mit den gefährlichsten und empfindlichsten Gasen der Welt bei absoluter Sicherheit und Reinheit.

Da wir uns in Richtung noch kleinerer Halbleiterknoten und effizienterer Solarenergietechnologien bewegen, wird die Nachfrage nach noch höherer Leistung dieser Regler nur noch zunehmen und weitere Innovationen im Bereich der UHP-Flüssigkeitssteuerung vorantreiben.

Weitere Informationen zu Ultrahochreinheits-Gasreglern finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
