Hochreiner N₂O-Druckregler für CVD- und ALD-Anwendungen in der Halbleiterindustrie

{{{sourceTextContent.subTitle}}}

Hochreiner N₂O-Druckregler für CVD- und ALD-Anwendungen in der Halbleiterindustrie

{{{sourceTextContent.description}}}

In der modernen Halbleiterfertigung spielen Prozessgase eine entscheidende Rolle für die Waferqualität, die Leistungsfähigkeit der Bauelemente und die Produktionsausbeute. Unter diesen Spezialgasen hat sich Distickstoffmonoxid (N₂O) zu einem unverzichtbaren Prozessgas entwickelt, das in Anwendungen der chemischen Gasphasenabscheidung (CVD) und der Atomlagenabscheidung (ALD) zur Dünnschichtbildung, für Oxidationsprozesse und zur Herstellung dielektrischer Schichten weit verbreitet ist.

Da Halbleiterbauelemente im Zuge fortschreitender technologischer Entwicklung immer kleiner werden, steigen die Anforderungen an die Gasversorgungssysteme stetig an. Selbst geringste Verunreinigungen, Druckschwankungen oder Partikelbildung können die Gleichmäßigkeit der Abscheidung und die Zuverlässigkeit der Bauelemente negativ beeinflussen. Daher ist ein hochreiner N₂O-Druckregler eine entscheidende Komponente, die für eine stabile, präzise und kontaminationsfreie Druckregelung in Halbleiterprozessanlagen ausgelegt ist.

Ein N₂O-Druckregler in Halbleiterqualität muss strenge Anforderungen erfüllen, darunter die Auswahl ultrahochreiner Werkstoffe, hervorragende Dichtheit, geringe Partikelbildung, hohe Druckstabilität sowie Kompatibilität mit korrosiven oder reaktiven Gasumgebungen. Diese fortschrittlichen Regler werden in großem Umfang in UHP-Gasversorgungssysteme, Gasschränke, CVD-Anlagen, ALD-Systeme und Halbleiterfertigungsanlagen integriert.

Druckminderer mit Membranventil aus ultrahochreinem Edelstahl 316L
1. Die Rolle von N₂O-Gas in CVD- und ALD-Prozessen der Halbleiterfertigung
Lachgas (N₂O) wird aufgrund seiner starken Oxidationsfähigkeit und chemischen Stabilität unter kontrollierten Prozessbedingungen häufig in der Halbleiterfertigung eingesetzt.

In CVD-Anwendungen wird N₂O häufig als Sauerstoffquelle oder Oxidationsmittel bei Dünnschichtabscheidungsprozessen eingesetzt. Es trägt zur Bildung von Materialien wie den folgenden bei:

Siliziumoxid (SiO₂)
Siliziumoxynitrid (SiON)
High-k-Dielektrika
Metalloxidschichten
Bei ALD-Prozessen kann N₂O als reaktives Oxidationsmittel für eine präzise schichtweise Abscheidung dienen. Die ALD-Technologie erfordert eine äußerst genaue Steuerung der Gasimpulse, da die Schichtdicke auf atomarer Ebene geregelt wird.

Jede Instabilität des N₂O-Durchflussdrucks kann zu folgenden Problemen führen:

Uneinheitliche Schichtdicke
Geringe Konsistenz zwischen den Wafern
Erhöhte Defektdichte
Verminderte Leistung der Halbleiterbauelemente
Daher ist die Aufrechterhaltung eines stabilen N₂O-Drucks für das Erreichen hochwertiger Abscheidungsergebnisse unerlässlich.

Ein leistungsstarker N₂O-Druckregler stellt sicher, dass der Gasdruck von der Gasquelle bis zur Prozesskammer konstant bleibt, wodurch Halbleiterhersteller eine präzise Prozesssteuerung gewährleisten können.

2. Warum hochreine N₂O-Druckregler erforderlich sind
Standardmäßige industrielle Druckregler sind für Halbleiteranwendungen nicht geeignet, da sie Kontaminationsquellen einbringen können, wie zum Beispiel:

Metallpartikel
Kohlenwasserstoffrückstände
Feuchtigkeit
Sauerstoffverunreinigungen
Interne Korrosionsprodukte
Die Halbleiterfertigung erfordert extrem reine Gasumgebungen. Der Regler ist direkt dem hochreinen N₂O-Gas ausgesetzt, was bedeutet, dass jede innere Oberfläche die Prozessqualität beeinträchtigen kann.

Ein N₂O-Druckregler in Halbleiterqualität ist speziell mit folgenden Merkmalen ausgelegt:

Ultrahochreine Werkstoffe
Die medienberührten Komponenten werden typischerweise hergestellt aus:

Edelstahl 316L
VIM-VAR-Edelstahl
Elektropoliertem Edelstahl
Hochleistungs-Dichtungswerkstoffen
Diese Werkstoffe bieten eine hervorragende Korrosionsbeständigkeit und minimieren die metallische Verunreinigung.

Hohe Oberflächengüte
Die Innenflächen werden üblicherweise elektropoliert, um Folgendes zu erreichen:

Geringere Partikeladhäsion
Verbesserte Gasreinheit
Geringere Feuchtigkeitsadsorption
Bessere Spülleistung
Typische Halbleiteranwendungen erfordern folgende Werte für die innere Oberflächenrauheit:

Ra ≤ 0,25 μm
Ra ≤ 0,13 μm für fortschrittliche UHP-Anwendungen
Geringe Leckagerate
Ein zuverlässiger N₂O-Druckregler muss extrem niedrige Leckageraten aufweisen, um eine Gefährdung durch Gas freizusetzen zu verhindern und die Prozessstabilität zu gewährleisten.

Hochentwickelte Halbleiterregler bieten in der Regel:

Helium-Leckprüfung
Metallmembran-Abdichtung
Leckageraten unterhalb der Standards der Halbleiterindustrie
3. Wesentliche Konstruktionsmerkmale von N₂O-Reglern in Halbleiterqualität
3.1 Metallmembran-Technologie
Eines der wichtigsten Merkmale eines hochreinen N₂O-Reglers ist die Verwendung eines Messmechanismus mit Metallmembran.

Im Gegensatz zu herkömmlichen Reglern mit Elastomer-Membranen bieten Metallmembran-Konstruktionen folgende Vorteile:

Keine Verunreinigung durch Gummimaterialien
Bessere chemische Verträglichkeit
Längere Lebensdauer
Verbesserte Druckempfindlichkeit
Zu den gängigen Membranwerkstoffen gehören:

Edelstahl 316L
Legierungen auf Nickelbasis
Superlegierungen auf Kobaltbasis
Die Membran trennt den Messmechanismus vom Prozessgas und gewährleistet so, dass die Gasreinheit erhalten bleibt.

3.2 Einstufige und zweistufige Druckregelung
Unterschiedliche Halbleiterprozesse erfordern unterschiedliche Druckregelungskonfigurationen.

Einstufige Regler
Einstufige Regler werden üblicherweise eingesetzt, wenn:

der Druck an der Gasquelle relativ stabil ist
eine einfache Druckreduzierung erforderlich ist
Kosteneffizienz wichtig ist
Vorteile:

Kompakte Bauweise
Einfache Wartung
Schnelle Ansprechzeit
Zweistufige Regler
Zweistufige Druckregler bieten eine hervorragende Stabilität des Ausgangsdrucks.

Sie werden bevorzugt eingesetzt bei:

ALD-Systemen
Fortgeschrittenen CVD-Prozessen
Kritischer Halbleiterfertigung
Zu den Vorteilen gehören:

Geringere Druckschwankungen
Bessere Ausgleichung des Eingangsdrucks
Höhere Wiederholgenauigkeit des Prozesses
Für moderne Halbleiterfabriken sind zweistufige Hochreinheits-N₂O-Regler oft die bevorzugte Lösung.

4. Druckstabilität und Durchflussregelung
Bei Halbleiterabscheidungsprozessen wirkt sich die Druckstabilität direkt auf die Genauigkeit des Gasdurchflusses aus.

Ein hochwertiger N₂O-Druckregler muss Folgendes gewährleisten:

Hervorragende Druckregelgenauigkeit
Ein stabiler Ausgangsdruck trägt dazu bei, Folgendes aufrechtzuerhalten:

Konstante Reaktionsbedingungen für Vorläufer
Gleichmäßige Schichtwachstumsraten
Wiederholbare Waferbearbeitung
Geringe Druckabfallcharakteristik
Ein Druckabfall tritt auf, wenn der Ausgangsdruck bei steigendem Gasbedarf sinkt.

Fortschrittliche Regler minimieren den Druckabfall durch:

Optimiertes Ventilsitzdesign
Ausbalancierte Ventilkonstruktionen
Präzise Membranmessung
Schnelle Ansprechzeit
Während ALD-Zyklen können Gasimpulse im Millisekundenbereich auftreten. Der Regler muss schnell auf Druckänderungen reagieren, um eine genaue Gaszufuhr aufrechtzuerhalten.

5. Anwendungen von N₂O-Druckreglern in Halbleiteranlagen
Hochreine N₂O-Regler finden in verschiedenen Halbleitersystemen breite Anwendung.

5.1 CVD-Gasversorgungssysteme
CVD-Anlagen erfordern eine kontinuierliche und stabile Gasversorgung für Abscheidungsreaktionen.

N₂O-Regler werden installiert in:

Gasschränken
Gasverteilern
Ventilverteilerkästen (VMB)
Versorgungsleitungen von Prozessanlagen
Sie gewährleisten eine präzise Druckregelung, bevor die Gase in die Abscheidungskammer gelangen.

5.2 ALD-Gasversorgungssysteme
ALD-Prozesse erfordern ein äußerst präzises Gasmanagement, da jeder Abscheidungszyklus von einer exakten Dosierung der Vorläufer abhängt.

N₂O-Regler unterstützen:

Präzise Zufuhr von Oxidationsmitteln
Stabilen Impulsdruck
Verbesserte Schichtgleichmäßigkeit
Geringere Prozessschwankungen
Zu den Anwendungsbereichen gehören:

Halbleiter-Logikbausteine
Speicherchips
Dünnschichttransistoren
Fortschrittliche Verpackungstechnologien

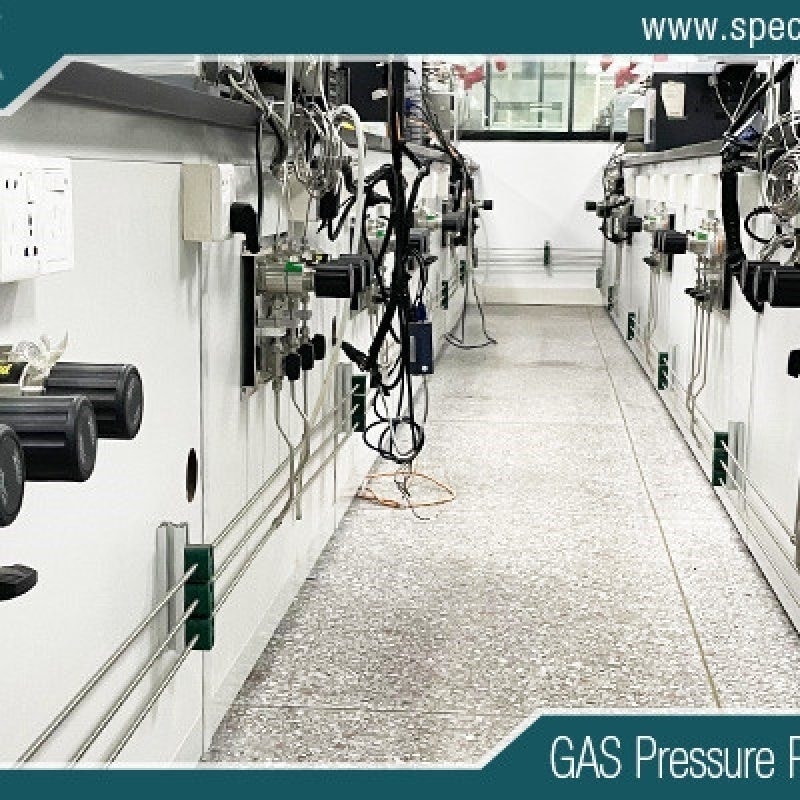

5.3 Halbleiter-Gasschränke
Gasschränke ermöglichen die sichere Lagerung und Verteilung von Spezialgasen.

Ein N₂O-Gasschrank umfasst in der Regel:

Hochreinen Druckregler
Pneumatische Ventile
Spülsysteme
Drucküberwachungsgeräte
Gasdetektionssysteme
Der Druckregler dient als kritischer Kontrollpunkt zwischen der Gasflasche und den nachgeschalteten Prozessanlagen.

6. Werkstoffauswahl für N₂O-Druckregler
Die Werkstoffauswahl ist von entscheidender Bedeutung, da N₂O unter bestimmten Betriebsbedingungen mit ungeeigneten Werkstoffen reagieren kann.

Typische Materialien für Regler in Halbleiterqualität sind:

Edelstahl 316L
Vorteile:

Hervorragende Korrosionsbeständigkeit
Hohe mechanische Festigkeit
Halbleiterverträglichkeit
Einfaches Elektropolieren
VIM-VAR-Edelstahl
Für Anwendungen mit ultrahoher Reinheit bietet vakuumgeschmolzener Edelstahl:

Verbesserte Materialkonsistenz
Geringere Verunreinigungen
Hervorragende Oberflächenqualität
Nickelbasislegierungen
Werden in extremen chemischen Umgebungen eingesetzt, in denen eine erhöhte Korrosionsbeständigkeit erforderlich ist.

7. Sicherheitsaspekte bei der N₂O-Gasdruckregelung
Obwohl N₂O in der Halbleiterfertigung weit verbreitet ist, ist ein sachgemäßer Umgang unerlässlich.

Ein zuverlässiger Druckregler erhöht die Sicherheit durch:

Leckageverhinderung
Hochdichte Dichtungen verringern das Risiko gefährlicher Gasleckagen.

Stabile Druckregelung
Ein kontrollierter Druck verhindert:

Geräteschäden
Prozessunterbrechungen
Instabilität der Gaszufuhr
Zuverlässige Spülung
Hochreine Druckregler unterstützen effiziente Spülzyklen und reduzieren so die Kreuzkontamination zwischen Gasen.

8. So wählen Sie den richtigen N₂O-Druckregler für Halbleiteranwendungen aus
Bei der Auswahl eines N₂O-Druckreglers sollten Halbleiteringenieure mehrere wichtige Parameter berücksichtigen.

Gasverträglichkeit
Stellen Sie sicher, dass alle medienberührten Werkstoffe für den Einsatz mit N₂O geeignet sind.

Reinheitsanforderungen
Wählen Sie Druckregler, die für folgende Anwendungen ausgelegt sind:

Gase in Halbleiterqualität
UHP-Gasversorgungssysteme
Reinraumumgebungen
Druckbereich
Berücksichtigen Sie:

Flaschendruck
Erforderlicher Ausgangsdruck
Anforderungen der Prozesskammer
Durchflussrate
Der Regler sollte auf die erforderliche Gasverbrauchsrate abgestimmt sein.

Anschlussart
Gängige Anschlüsse in der Halbleiterindustrie sind:

VCR-Fittings
UHP-Schweißverbindungen
Hochreine Rohrverschraubungen
Oberflächenbehandlung
Für anspruchsvolle Halbleiteranwendungen werden elektropolierte Oberflächen empfohlen.

9. Vorteile der Verwendung von hochreinen N₂O-Druckreglern
Die Verwendung eines N₂O-Druckreglers in Halbleiterqualität bietet mehrere Vorteile:

Verbesserte Prozessstabilität
Ein stabiler Gasdruck verbessert die Wiederholbarkeit der Abscheidung.

Höhere Waferausbeute
Eine geringere Kontamination führt zu weniger Defekten und einer höheren Produktionseffizienz.

Längere Lebensdauer der Anlagen
Hochwertige Materialien reduzieren Korrosion und den Wartungsaufwand.

Bessere Reinraumverträglichkeit
Eine geringe Partikelbildung unterstützt anspruchsvolle Halbleiterfertigungsumgebungen.

Erhöhte Sicherheit
Eine zuverlässige Druckregelung verringert Betriebsrisiken.

10. Zukünftige Entwicklungstrends der N₂O-Druckregelungstechnologie
Da die Halbleitertechnologie immer kleinere Prozessknoten anstrebt, werden die Anforderungen an die Gasversorgung weiter steigen.

Zukünftige N₂O-Druckregler werden sich auf folgende Aspekte konzentrieren:

Höhere Reinheitsstandards
Moderne Fertigungsanlagen erfordern noch geringere Verunreinigungswerte.

Intelligente Überwachung
Die Integration von:

Drucksensoren
Digitale Kommunikationssysteme
Automatisierte Prozesssteuerung
wird eine Echtzeitüberwachung ermöglichen.

Kompaktes Design der Gasversorgung
Moderne Halbleiteranlagen erfordern kleinere und effizientere Gasregelkomponenten.

Verbesserte Zuverlässigkeit
Längere Wartungsintervalle und eine höhere Lebensdauer werden zunehmend an Bedeutung gewinnen.

Ultrahochreine N₂O-Druckregler
Fazit
Ein Hochreinheits-N₂O-Druckregler für CVD- und ALD-Anwendungen in der Halbleiterindustrie ist eine entscheidende Komponente für eine präzise, zuverlässige und kontaminationsfreie Gasversorgung. Mit fortschrittlicher Metallmembran-Technologie, ultrahochreinen Werkstoffen, hervorragender Dichtungsleistung und präzisen Druckregelungsfähigkeiten gewährleisten diese Regler einen stabilen Betrieb in anspruchsvollen Halbleiterfertigungsumgebungen.

Für CVD- und ALD-Prozesse, bei denen bereits geringfügige Abweichungen die Schichtqualität und die Geräteleistung beeinträchtigen können, ist die Auswahl des richtigen N₂O-Druckreglers von entscheidender Bedeutung. Halbleiterhersteller und Anlagenlieferanten sollten Druckregler bevorzugen, die speziell für UHP-Gasanwendungen entwickelt wurden und sich durch eine elektropolierte Konstruktion aus 316L-Edelstahl, geringe Leckagewerte und hervorragende Druckstabilität auszeichnen.

Da sich Halbleiterprozesse ständig weiterentwickeln, werden leistungsstarke N₂O-Druckregler auch weiterhin eine grundlegende Technologie bleiben, die die Chipfertigung der nächsten Generation, fortschrittliche Abscheidungssysteme und eine ertragsreiche Halbleiterproduktion unterstützt.

Weitere Informationen zu hochreinen N₂O-Druckreglern für CVD- und ALD-Anwendungen in der Halbleiterindustrie finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
