Medizinische Gassysteme – insbesondere Vakuum- und Druckluftsysteme – sind die stillen Lebensadern jeder modernen Gesundheitseinrichtung. Von Operationssälen über Intensivstationen bis hin zu Zahnarztpraxen und Notaufnahmen müssen diese Systeme absolut zuverlässig, kontaminationsfrei und ausfallsicher arbeiten. Das Herzstück dieser Systeme bilden Ventile. Die Wahl des falschen Ventiltyps oder -materials kann zu katastrophalen Druckabfällen, Kreuzkontaminationen oder sogar zu Schäden für die Patienten führen.

In diesem umfassenden Leitfaden erläutern wir die wichtigsten Arten von Ventilen für Vakuum- und Druckluft in medizinischen Gasanlagen, ihre spezifischen Anwendungsbereiche, die geltenden Normen (NFPA 99, ISO 7396-1, HTM 02-01) sowie die Auswahl des richtigen Ventils für jeden Bereich. Außerdem zeigen wir Ihnen, wie Sie zertifizierte, leistungsstarke Ventile für Ihr nächstes Projekt beschaffen können.

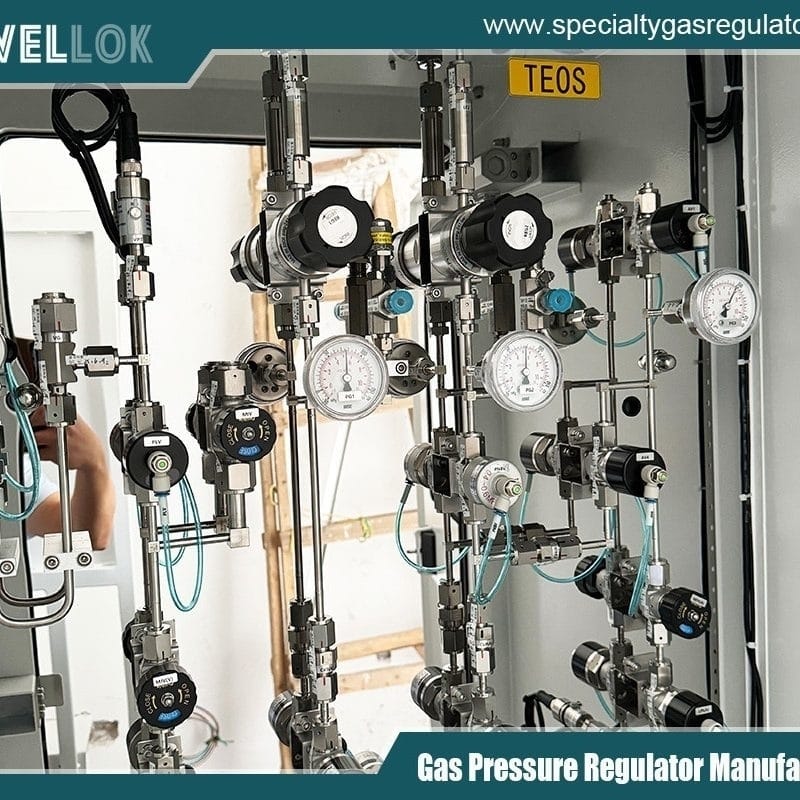

Hochdurchfluss-Druckregler für ultrahochreine Gase
Warum medizinische Gasventile keine „gewöhnlichen“ Ventile sind
Im Gegensatz zu industriellen Pneumatik- oder Sanitärsystemen müssen medizinische Gasventile strenge Anforderungen erfüllen:

Null Leckage (sowohl intern als auch extern) – typischerweise weniger als 1 × 10⁻⁶ mbar·l/s für Helium.

Öl- und partikelfreier Betrieb – insbesondere bei Druckluft (medizinischer Luft), die mit Patienten in Kontakt kommt.

Biokompatible Materialien – kein Kupfer, Zink oder Cadmium, das korrodieren oder giftige Verbindungen freisetzen könnte.

Farbcodiert und mit Kennzeichnung – schnelle Identifizierung (z. B. weiß für medizinische Luft, gelb für Vakuum).

Gründliche Reinigung – entfettet und für den Einsatz mit Sauerstoff verpackt.

Sowohl medizinisches Vakuum (für chirurgische Absaugung, Abgasabführung) als auch medizinische Druckluft (für Beatmungsgeräte, Inkubatoren, chirurgische Instrumente) sind auf Ventile angewiesen, die kontinuierliche Zyklen, Sterilisationschemikalien und oft einen 24/7-Betrieb bewältigen können.

Sehen wir uns die Ventiltypen an, die in diesen Systemen vorherrschen.

1. Kugelhähne – das Arbeitstier für Absperrung und Abschaltung
Kugelhähne sind die gängigsten Absperrventile in der medizinischen Gasverteilung. Eine perforierte Kugel dreht sich um 90°, um den Durchfluss zu starten oder zu stoppen. Für medizinisches Vakuum und Druckluft werden Volldurchgangs-, zweiteilige oder dreiteilige Kugelhähne bevorzugt.

Wichtige Merkmale für den medizinischen Einsatz:
Ausblasgeschützte Spindelkonstruktion – verhindert ein versehentliches Herausrutschen unter Druck.

PTFE-Sitze und -Dichtungen – reibungsarm, kompatibel mit medizinischen Gasen und beständig gegen Vakuumkollaps.

Edelstahl 316 oder Messing (mit Nickel-Chrom-Beschichtung für den Einsatz mit Sauerstoff).

Abschließbarer Griff – vorgeschrieben für Bereichsabsperrventile (NFPA 99 schreibt abschließbare Ausführungen oder Ausführungen mit unverlierbarem Schlüssel vor).

Anwendungen:
Zonenabsperrventile – auf jeder Etage oder Station, um die Gasversorgung für Wartungsarbeiten zu unterbrechen, ohne das gesamte Krankenhaus zu beeinträchtigen.

Absperrung von Quellgeräten – an Vakuumpumpen und Luftkompressoren.

Verteiler-Umschaltventile – Umschaltung zwischen Haupt- und Reserveflaschenbänken.

Hinweis speziell für Vakuumanwendungen: Kugelhähne für Vakuumanwendungen müssen „virtuelle Leckagen“ vermeiden – eingeschlossene Hohlräume, aus denen Gase entweichen und das Endvakuum verschlechtern können. Verwenden Sie eine zweiteilige Ausführung mit glatter Bohrung.

Am besten geeignet für: Absperrung von Abzweigungen, Notabschaltung und Wartungszugänge.

2. Membranventile – für sterile und hochreine Anwendungen
Membranventile nutzen eine flexible Membran (PTFE, EPDM oder FKM), die gegen eine Schwelle gedrückt wird, um den Durchfluss abzudichten. Sie sind von Natur aus gegenüber der Atmosphäre leckdicht und haben keine Stopfbuchse, wodurch sie sich ideal für kontaminationsempfindliche medizinische Luft eignen.

Gründe für den Einsatz von Membranventilen:
Keine Spindeldichtungen – eliminiert eine häufige Leckagequelle.

Glatter Strömungsweg – keine Stauzonen, in denen sich Bakterien oder Feuchtigkeit ansammeln können.

Hervorragend geeignet für Vakuum und Druck – vom Vollvakuum bis zu über 200 psi.

Einfach zu reinigen und zu sterilisieren – häufig in zahnärztlichen Vakuumleitungen eingesetzt.

Anwendungen:
Medizinische Luftentnahmestellen – stromabwärts von Filtern, um die endgültige Luftreinheit sicherzustellen.

Absperrung von Vakuumreglern – in chirurgischen Absauggeräten.

Labor-Gasverteiler – wo mehrere Gase an Analysegeräte angeschlossen sind.

Profi-Tipp: Wählen Sie für den Vakuumbetrieb ein Membranventil vom Wehrtyp anstelle eines Durchgangsventils – es bietet eine bessere Abdichtung unter Unterdruck.

Am besten geeignet für: Hochreine medizinische Luft (NFPA 99 Typ I) und Labor-Vakuumsysteme.

3. Rückschlagventile (Einwegventile) – Verhindern von Rückfluss
Rückfluss in einem medizinischen Gassystem ist ein Albtraum. Vakuumleitungen können Verunreinigungen von einem Patientenzimmer in ein anderes befördern. Druckluftleitungen könnten bei Druckentlastung Flüssigkeiten ansaugen. Rückschlagventile lösen dieses Problem, indem sie den Durchfluss nur in eine Richtung zulassen.

Gängige Typen:
Federbelastetes Tellerventil – schnelle Ansprechzeit, niedriger Öffnungsdruck (0,5–2 psi). Geeignet sowohl für Luft als auch für Vakuum.

Klapprücklaufsperre – für Vakuum nicht empfohlen, da die Klappe bei niedrigem Druck möglicherweise nicht richtig abdichtet.

Doppelplatten-Rückschlagventil – kompakt, geringer Druckabfall, gut für Vakuum geeignet.

Medizinische Besonderheiten:
Silikonfreie Elastomere – zur Vermeidung einer Verunreinigung von Atemgasen.

Öffnungsdruck bereits ab 0,2 psi – entscheidend für Vakuumsysteme, in denen der Druckunterschied minimal ist.

Inline- oder Kartuschenausführung – einfacher Austausch ohne Anschneiden der Rohrleitungen.

Anwendungen:
An den Einlässen von Vakuumpumpen – verhindern den Rückfluss von Öl oder Wasser, wenn die Pumpe stoppt.

An den Auslässen von Luftkompressoren – verhindern, dass Druckluft in den unbelasteten Kompressor zurückströmt.

Zwischen den Versorgungssteigleitungen der Zonen – isolieren Abschnitte unter Aufrechterhaltung des Einwegflusses.

Anschlüsse an Absaugbehältern – schützen das Krankenhaus-Vakuumsystem vor Patientenabfällen.

Hinweis zur Einhaltung von Vorschriften: NFPA 99 (Ausgabe 2021) schreibt ein Rückschlagventil am Auslass jeder medizinischen Vakuumpumpe und an jedem Auslass eines medizinischen Luftkompressors vor, der in einen gemeinsamen Sammler speist.

Am besten geeignet für: Rückflussverhinderung, Patientensicherheit und Verteiler mit mehreren Quellen.

4. Magnetventile – Automatisierte Steuerung für Alarme und Ablaufsteuerung
Wenn medizinische Gassysteme ferngesteuert oder automatisch betrieben werden müssen, kommen Magnetventile (elektrisch betätigt) zum Einsatz. Sie sind in der Regel normal geschlossen (NC) oder normal offen (NO) und werden durch ein 24-V-Gleichstrom- oder 120-V-Wechselstromsignal betätigt.

Kritische Anforderungen:
Einschaltdauer – für Alarmsysteme für Dauerbetrieb ausgelegt.

Geringe Leistungsaufnahme (unter 10 W) – für den Betrieb mit Notstrombatterien.

Manuelle Übersteuerung – unerlässlich für Tests und den manuellen Notbetrieb.

Geräuscharmer Betrieb – kein lautes Klicken in Patientenbereichen.

Anwendungen im Bereich medizinischer Gase:
Alarmauslöseventile – unterbrechen die Gaszufuhr zu einem Bereich, wenn der Druck unter einen Sollwert fällt.

Sequenzventile – zum abwechselnden Betrieb von Vor- und Nachlauf-Vakuumpumpen oder Kompressoren.

Fernabschaltung über Schwesternrufsysteme.

Ablassventile für medizinische Lufttrockner – automatische Kondensatableitung.

Sonderfall Vakuum: Verwenden Sie für Vakuumanwendungen direktwirkende Magnetventile (keine vorgesteuerten) – diese funktionieren ohne Differenzdruck. Vorgesteuerte Ventile öffnen sich unter hohem Vakuum möglicherweise nicht.

Am besten geeignet für: Automatisierung, SCADA-Integration und Notabschaltsysteme.

5. Nadelventile – Feinstromregelung für die Kalibrierung
Nadelventile ermöglichen eine präzise, einstellbare Durchflussbegrenzung – unverzichtbar für Kalibrierpunkte, Bypass-Leitungen und Referenzgasanschlüsse.

Hauptmerkmale:
Feingewindespindel – stufenlose Einstellung (bis zu 10 Umdrehungen von geschlossen bis vollständig geöffnet).

Metall-auf-Metall- oder Weichsitz – Metallsitze sind vakuumtauglich, können jedoch leicht undicht sein; Weichsitze (PTFE) gewährleisten ein blasenfestes Absperren.

Als Einbauversion erhältlich – für Gasprüfpanels.

Anwendungen:
Absperrung von Vakuummessgeräten – langsames Einleiten von Vakuum, um eine Überlastung des Messgeräts zu vermeiden.

Bypass-Leitungen an Reglern – für einen kontrollierten Druckanstieg.

Entnahmestellen für medizinische Luft – um einen geringen Durchfluss zu einem Gasanalysator abzuleiten.

Einstellung des Saugniveaus an chirurgischen Vakuumreglern (obwohl heute meist Regler mit Drossel verwendet werden).

Hinweis: Nadelventile sollten niemals als Absperrventile verwendet werden, da sie versehentlich vollständig geschlossen werden können und ihre Öffnungen für hohe Durchflussmengen zu klein sind.

Am besten geeignet für: Labor-Prüfanschlüsse, Kalibrierungspanels und die Feineinstellung von Vakuumniveaus.

6. Eckventile – Platzsparende Absperrventile für Wandanschlüsse
In vielen älteren Krankenhauskonstruktionen verfügen einzelne Raumanschlüsse (für medizinische Luft oder Vakuum) über ein Eckventil direkt hinter der Wandplatte. Dabei handelt es sich um kompakte Ventile, die die Durchflussrichtung um 90° ändern.

Vorteile:
Flache Bauweise – passt in 2″x4″-Wanddosen.

Integriertes Rückschlagventil – oft kombiniert mit einem federbelasteten Kegel.

Einfache Bedienung über einen Vierteldrehgriff oder einen Push-Pull-Knopf.

Anwendungsbereiche:
Hinter medizinischen Gasanschlüssen (Typ DISS oder Ohmeda) – zur Absperrung eines einzelnen Bettplatzes.

Vakuumanschlüsse an Zahnarztstühlen – kompakt und korrosionsbeständig.

Aktueller Trend: Viele neue Krankenhäuser ersetzen einzelne Eckventile durch ein einziges Zonen-Kugelventil außerhalb des Raums sowie einen nicht wartungsbedürftigen Anschluss. Grund: weniger Wartungsaufwand, weniger Leckstellen.

Am besten geeignet für: Renovierungen, beengte Platzverhältnisse und die Isolierung einzelner Räume, sofern dies den Vorschriften entspricht.

Werkstoffe & Kompatibilität – Was Sie wissen müssen
Ventilkomponente Empfohlenes Material Zu vermeiden
Gehäuse Edelstahl 316L, Messing (für O₂ vernickelt) Gusseisen, unbeschichtetes Messing
Dichtungen PTFE, EPDM, FKM (Viton®) Naturkautschuk, Buna-N (ausgasend)
Kugel/Scheibe Edelstahl 316, verchromtes Messing Aluminium, Kupferlegierungen
Spindel Edelstahl 17-4 PH, Edelstahl 316 Baustahl
Schmiermittel Perfluorpolyether (PFPE) – Typ Krytox® Kohlenwasserstofffette
Entscheidend für Vakuumanwendungen: Vermeiden Sie Elastomere mit hoher Ausgasungsrate (z. B. Silikonkautschuk). PTFE und FKM sind zu bevorzugen.

Normen und Vorschriften zur Ventilauswahl
Jedes Ventil, das in einem medizinischen Gassystem (in den USA, Großbritannien, der EU oder im Nahen Osten) installiert wird, muss folgende Anforderungen erfüllen:

NFPA 99 (Health Care Facilities Code) – regelt Zonenventile, Alarme und Werkstoffe.

ISO 7396-1 – Medizinische Gasversorgungssysteme – Teil 1: Rohrleitungen für medizinische Gase und Vakuum.

HTM 02-01 (Großbritannien) – Detaillierte Anforderungen an die Kennzeichnung, Prüfung und Installation von Ventilen.

AS 2896 (Australien) – Medizinische Gassysteme – Ventile.

CSA Z7396.1 (Kanada) – Ähnlich wie ISO.

Wichtige vorgeschriebene Ventilmerkmale:

Alle Absperrventile müssen in der geöffneten oder geschlossenen Position verriegelbar sein.

Zonenventile müssen zugänglich sein, durch dauerhafte Beschilderung gekennzeichnet sein und sich außerhalb der von ihnen gesteuerten Zone befinden (außer auf der Intensivstation/im OP, wo eine Anordnung innerhalb der Zone unter Einhaltung besonderer Vorsichtsmaßnahmen zulässig ist).

Jede Entnahmestelle muss über ein integriertes Rückschlagventil verfügen (entweder in der Entnahmestelle selbst oder unmittelbar stromabwärts).

Häufige Installationsfehler und wie man sie vermeidet
Selbst bei Verwendung des richtigen Ventiltyps führt eine unsachgemäße Installation zu Ausfällen:

Fehler Folge Lösung
Verwendung von ölgeschmierten Ventilen Verunreinigt die medizinische Luft – kann zu einer Lipoidpneumonie führen „Sauerstoffgereinigt“ und „ölfreie Baugruppe“ vorschreiben
Zu festes Anziehen der Kugelhahnspindeln Verformt die PTFE-Sitze – verursacht Undichtigkeiten Drehmomentschlüssel verwenden; Herstellerangaben befolgen
Einbau eines Schwenkrückstopfventils im Vakuumbereich Die Scheibe setzt nie an; Vakuumausfall Federbelastetes Tellerventil verwenden
Kombination von Messing und Edelstahl in Nassvakuumsystemen Galvanische Korrosion Verwenden Sie dielektrische Verbindungsstücke oder das gleiche Material
Kein Bypass um Druckminderventile herum Wartung ohne Abschaltung unmöglich Installieren Sie ein paralleles Kugelventil mit Blindflansch
