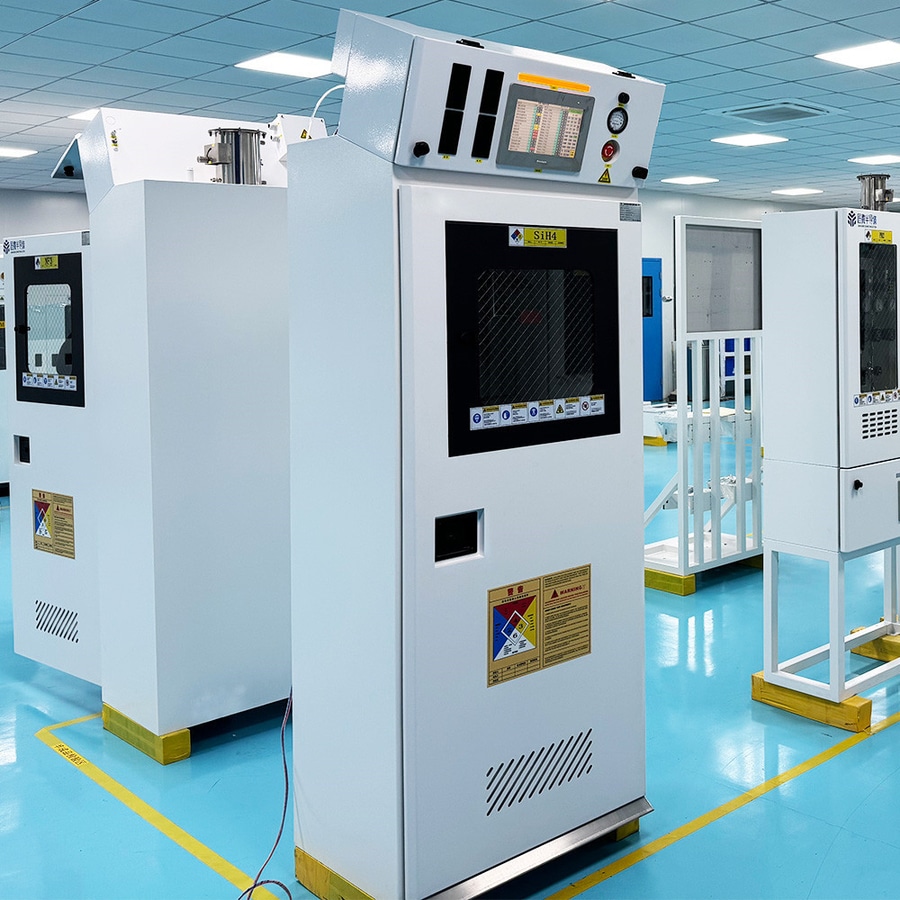

Industrielle Chemikalien-Dosieranlagen (CDUs) mit Leckageerkennung und Durchflussüberwachung

{{{sourceTextContent.subTitle}}}

Industrielle Chemikalien-Dosieranlagen (CDUs) mit Leckageerkennung und Durchflussüberwachung

{{{sourceTextContent.description}}}

Da industrielle Fertigungsprozesse zunehmend automatisiert und präzisionsorientiert werden, ist der sichere und genaue Umgang mit gefährlichen Chemikalien zu einer entscheidenden Anforderung in Branchen wie der Halbleiterindustrie, der Photovoltaik, der Pharmaindustrie, der Lithium-Batterie-Produktion, der Spezialchemie und der Herstellung fortschrittlicher Werkstoffe geworden. In diesen streng kontrollierten Umgebungen können bereits geringfügige Schwankungen der Durchflussraten von Chemikalien oder unentdeckte Leckagen zu Produktverunreinigungen, Anlagenschäden, Umweltgefahren, kostspieligen Ausfallzeiten und schwerwiegenden Sicherheitsvorfällen führen.

Um diesen Herausforderungen zu begegnen, werden moderne industrielle Chemikalien-Dosieranlagen (CDUs) mit fortschrittlichen Technologien zur Leckageerkennung und Durchflussüberwachung ausgestattet. Diese intelligenten Systeme gewährleisten nicht nur eine stabile Chemikalienzufuhr, sondern bieten auch Sicherheitsschutz in Echtzeit und ermöglichen eine Prozessoptimierung. Durch die Integration von Sensoren, automatisierten Steuerungssystemen, Alarmfunktionen und Datenüberwachungsfunktionen verbessern CDUs der nächsten Generation die Betriebssicherheit erheblich und unterstützen Anlagen dabei, die immer strengeren Umwelt- und Sicherheitsvorschriften einzuhalten.

Dieser Artikel befasst sich mit dem Aufbau, den Funktionsprinzipien, den Schlüsseltechnologien, den Vorteilen und den industriellen Anwendungsbereichen von Chemikalienverteilungsanlagen, die mit Leckageerkennungs- und Durchflussüberwachungssystemen ausgestattet sind.

Was ist eine Chemikalienverteilungsanlage (CDU)?
Eine Chemikalien-Dosieranlage (CDU) ist ein technisches Fluidversorgungssystem, das für die sichere Lagerung, Steuerung, Filterung und Dosierung von Chemikalien an Fertigungsanlagen oder Produktionslinien ausgelegt ist. CDUs werden üblicherweise für den Transfer von Säuren, Lösungsmitteln, Laugen, Fotolacken, Slurry-Chemikalien und anderen gefährlichen Flüssigkeiten in ultrareinen industriellen Umgebungen eingesetzt.

Zu den Hauptfunktionen einer CDU gehören:

Lagerung und Rückhaltung von Chemikalien
Druck- und Durchflussregelung
Filtration und Reinigung
Präzise Dosierung von Chemikalien
Leckageverhütung und -erkennung
Prozessüberwachung in Echtzeit
Automatische Sicherheitsabschaltung
Moderne CDUs sind in der Regel mit speicherprogrammierbaren Steuerungen (SPS), Mensch-Maschine-Schnittstellen (HMIs) und industriellen Kommunikationsprotokollen integriert, um die Automatisierung in intelligenten Fabriken zu unterstützen.

Bedeutung der Leckageerkennung in Chemikalienverteilungssystemen
Chemikalienlecks gehören zu den gefährlichsten Risiken in industriellen Fluidhandhabungssystemen. Gefährliche Chemikalien wie Flusssäure (HF), Schwefelsäure (H₂SO₄), Ammoniak, Lösungsmittel und toxische Prozesschemikalien können eine ernsthafte Gefahr für Mitarbeiter, Anlagen und die Umwelt darstellen.

Selbst mikroskopisch kleine Lecks können folgende Folgen haben:

Korrosion teurer Anlagen
Kontamination von Reinraumumgebungen
Produktionsunterbrechungen
Verstöße gegen gesetzliche Vorschriften
Brand- oder Explosionsgefahren
Vorfälle mit toxischer Exposition
In Branchen wie der Halbleiterfertigung, in denen Bedingungen mit ultrahoher Reinheit (UHP) unerlässlich sind, kann ein einziges unentdecktes Chemikalienleck ganze Produktionschargen im Wert von Millionen von Dollar gefährden.

Daher verfügen moderne CDUs über mehrere Ebenen von Leckageerkennungstechnologien, um das Betriebsrisiko zu minimieren.

In industriellen CDUs verwendete Leckageerkennungstechnologien
1. Sensoren für Flüssigkeitsleckagen
Sensoren für Flüssigkeitsleckagen werden in kritischen Bereichen installiert, wie zum Beispiel:

Pumpenschränke
Ventilblöcke
Auffangwannen für Chemikalien
Rohrverbindungspunkte
Schrankböden
Diese Sensoren erkennen sofort das Vorhandensein chemischer Flüssigkeiten und lösen Alarme oder Notabschaltprozeduren aus.

Zu den gängigen Sensortechnologien gehören:

Leitfähigkeitssensoren
Optische Leckagesensoren
Kapazitive Sensoren
Schwimmer-Leckageschalter
Leitfähigkeitssensoren sind weit verbreitet, da viele Industriechemikalien elektrischen Strom leiten, was eine schnelle Identifizierung von Leckagen ermöglicht.

2. Gasleckerkennung
Bestimmte Chemikalien setzen giftige oder korrosive Dämpfe frei. Gasleckdetektoren überwachen die Konzentration von Chemikalien in der Luft und geben Frühwarnungen aus, bevor gefährliche Expositionswerte erreicht werden.

Zu den typischerweise überwachten Gasen gehören:

HF (Fluorwasserstoff)
HCl (Salzsäure)
NH₃ (Ammoniak)
VOC-Lösungsmittel
Chlorgas
Gasdetektoren sind häufig in die Abluftsysteme der Anlage und in Notbelüftungssteuerungen integriert.

3. Überwachung des Druckabfalls
Die Druckabfallprüfung ist eine weitere wirksame Methode zur Lecksuche, die in CDU-Rohrleitungssystemen zum Einsatz kommt. Das System überwacht die Druckstabilität im Zeitverlauf. Jeder ungewöhnliche Druckabfall kann auf Folgendes hinweisen:

Mikrolecks
Lose Verbindungsstücke
Ventilausfall
Rohrschäden
Diese Methode ist besonders nützlich bei Anwendungen zur Förderung von Chemikalien mit ultrahoher Reinheit.

4. Sekundäre Auffangsysteme
Moderne CDUs verfügen häufig über sekundäre Auffangvorrichtungen, die dazu dienen, ausgetretene Chemikalien sicher aufzufangen, bevor sie sich außerhalb des Systems ausbreiten.

Dazu können gehören:

Doppelwandige Rohrleitungen
Auffangwannen
Ableitkanäle
Auffangbehälter
Sekundäre Auffangvorrichtungen verbessern die Umweltsicherheit und die Einhaltung gesetzlicher Vorschriften.

Die Rolle der Durchflussüberwachung in Chemikalien-Dosieranlagen
Die Durchflussüberwachung ist in Chemikalien-Dosieranlagen ebenso wichtig, da eine präzise Chemikalienzufuhr direkten Einfluss auf die Fertigungsqualität und die Prozessstabilität hat.

Ungenaue Durchflussraten können zu folgenden Problemen führen:

Produktfehler
Chemikalienverschwendung
Prozessinstabilität
Uneinheitliche Beschichtungsdicke
Geräteausfälle
Moderne Durchflussüberwachungssysteme ermöglichen es dem Bedienpersonal, unter wechselnden Produktionsbedingungen eine stabile Chemikalienzufuhr aufrechtzuerhalten.

Durchflussüberwachungstechnologien in modernen CDU-Anlagen
1. Massendurchflussmesser
Massendurchflussmesser messen die tatsächliche Masse der durch das System fließenden Chemikalien und nicht nur den Volumenstrom.

Zu den Vorteilen zählen:

Hohe Präzision
Temperaturkompensation
Druckunabhängige Messung
Bessere Prozesskonsistenz
Coriolis-Massendurchflussmesser werden häufig für hochpräzise Chemikaliendosieranwendungen eingesetzt.

2. Ultraschall-Durchflusssensoren
Ultraschall-Durchflussmesser nutzen Schallwellen, um den Flüssigkeitsdurchfluss ohne direkten Kontakt mit der Chemikalie zu messen.

Zu den Vorteilen zählen:

Berührungslose Messung
Minimales Kontaminationsrisiko
Geringer Wartungsaufwand
Hervorragende chemische Verträglichkeit
Diese Sensoren eignen sich ideal für Systeme mit korrosiven und hochreinen Chemikalien.

3. Elektromagnetische Durchflussmesser
Elektromagnetische Durchflussmesser arbeiten nach dem Faradayschen Gesetz der elektromagnetischen Induktion.

Sie werden häufig eingesetzt, da sie folgende Vorteile bieten:

Hohe Zuverlässigkeit
Hervorragende Genauigkeit
Keine beweglichen Teile
Hohe Beständigkeit gegen korrosive Chemikalien
Sie eignen sich besonders für leitfähige Flüssigkeiten wie Säuren und Laugen.

4. Durchflussanalyse in Echtzeit
Moderne intelligente CDUs nutzen digitale Überwachungssysteme, die Durchflussdaten kontinuierlich in Echtzeit analysieren.

Zu den Funktionen gehören:

Durchfluss-Trendanalyse
Automatische Alarmauslösung
Warnmeldungen zur vorausschauenden Instandhaltung
Fernüberwachung
Datenprotokollierung zur Rückverfolgbarkeit
Die Integration in Plattformen des industriellen Internets der Dinge (IIoT) ermöglicht eine zentralisierte Überwachung über mehrere Produktionslinien hinweg.

Integrierte Sicherheitsfunktionen in fortschrittlichen CDU-Systemen
Moderne industrielle CDUs kombinieren Leckageerkennung und Durchflussüberwachung mit zusätzlichen Sicherheitstechnologien, um hochintelligente Fluidhandhabungssysteme zu schaffen.

Automatische Notabschaltung
Wenn abnormale Zustände erkannt werden, kann die CDU automatisch:

Chemikalienpumpen anhalten
Pneumatikventile schließen
Chemikalienleitungen absperren
Abluftsysteme aktivieren
Anlagenalarme auslösen
Diese schnelle Reaktion minimiert Schäden und verbessert die Sicherheit der Mitarbeiter.

Sicherheitslogik auf SPS-Basis
Speicherprogrammierbare Steuerungen (SPS) koordinieren Sensorsignale, Alarme und Verriegelungen, um einen sicheren Betrieb zu gewährleisten.

SPS-Systeme ermöglichen:

Automatisierte Prozesssteuerung
Fehlerdiagnose
Sicherheitsabläufe
Fernkommunikation
Systemredundanz
Viele fortschrittliche Systeme unterstützen zudem die SCADA-Integration für ein zentralisiertes Werksmanagement.

Mensch-Maschine-Schnittstelle (HMI)
HMIs bieten Bedienern intuitive grafische Oberflächen zur Überwachung der Systemleistung.

Bediener können Folgendes einsehen:

Durchflussraten
Tankfüllstände
Druckstatus
Alarmzustände bei Leckagen
Ventilstellungen
Wartungsmeldungen
Touchscreen-HMIs verbessern die Betriebseffizienz und reduzieren menschliche Fehler.

In Chemikalien-Dosieranlagen verwendete Werkstoffe
Die Werkstoffverträglichkeit ist entscheidend für den sicheren Umgang mit Chemikalien. Komponenten von Chemikalien-Dosieranlagen müssen korrosionsbeständig sein und gegen Verunreinigungen sowie chemischen Abbau resistent sein.

Zu den gängigen Werkstoffen gehören:

Fluorpolymer-Werkstoffe
PTFE
PFA
PVDF
Diese Werkstoffe bieten eine hervorragende Beständigkeit gegen aggressive Säuren und Lösungsmittel.

Edelstahl
Hochreiner Edelstahl wie SS316L wird aufgrund folgender Eigenschaften häufig in Halbleiter- und pharmazeutischen Anwendungen eingesetzt:

Korrosionsbeständigkeit
Reinigungsfähigkeit
Mechanische Festigkeit
Lange Lebensdauer
Elektropolierte Edelstahloberflächen reduzieren das Kontaminationsrisiko zusätzlich.

Industrielle Anwendungen von leckageüberwachten und durchflussüberwachten CDU-Systemen
Halbleiterfertigung
Halbleiterfabriken erfordern eine hochpräzise Chemikalienzufuhr für:

Nassätzen
Reinigungsprozesse
Chemisch-mechanische Planarisierung (CMP)
Fotolackbeschichtung
Ein leckagefreier Betrieb ist unerlässlich, da Verunreinigungen die Waferausbeute zerstören können.

Pharmazeutische Produktion
Pharmazeutische Anlagen nutzen CDUs für den Umgang mit:

Lösungsmitteln
Wirkstoffen
Reinigungschemikalien
Sterilen Flüssigkeiten
Eine genaue Durchflussregelung gewährleistet eine gleichbleibende Produktqualität und die Einhaltung gesetzlicher Vorschriften.

Lithium-Batterieherstellung
Bei der Batterieproduktion kommen gefährliche Elektrolytchemikalien zum Einsatz, die Folgendes erfordern:

Sichere Abgabe
Dampfrückhaltung
Präzise Dosierung
Leckageüberwachung
Moderne CDUs tragen dazu bei, Brand- und Kontaminationsrisiken zu reduzieren.

Chemische Verarbeitungsanlagen
Chemische Anlagen setzen auf CDUs, um korrosive und toxische Chemikalien während des gesamten Produktionsprozesses sicher zu fördern.

Integrierte Überwachungssysteme verbessern die Betriebssicherheit und den Umweltschutz.

Vorteile intelligenter CDU-Systeme
Verbesserte Sicherheit
Leckageerkennungssysteme reduzieren die Risiken im Zusammenhang mit der Exposition gegenüber gefährlichen Chemikalien und Umweltverschmutzung erheblich.

Höhere Prozessgenauigkeit
Die Durchflussüberwachung in Echtzeit gewährleistet eine stabile Chemikalienzufuhr und eine gleichbleibendere Produktionsqualität.

Reduzierte Ausfallzeiten
Vorausschauende Wartung und automatisierte Alarme helfen dem Bedienpersonal, Probleme zu erkennen, bevor schwerwiegende Ausfälle auftreten.

Einhaltung gesetzlicher Vorschriften
Moderne CDUs unterstützen Anlagen bei der Einhaltung folgender Vorgaben:

OSHA-Standards
SEMI-Vorschriften
Umweltschutzanforderungen
Arbeitsschutzrichtlinien
Verbesserte Automatisierung
Intelligente CDU-Systeme unterstützen Initiativen im Rahmen von Industrie 4.0 durch Fernüberwachung, Datenanalyse und automatisierte Prozesssteuerung.

Zukünftige Trends in der Technologie für Chemikalien-Dosieranlagen
Da sich die industrielle Automatisierung weiterentwickelt, wird erwartet, dass zukünftige CDU-Systeme noch intelligenter und vernetzter werden.

Zu den sich abzeichnenden Trends gehören:

KI-basierte vorausschauende Wartung
Algorithmen der künstlichen Intelligenz können Sensordaten analysieren, um den Verschleiß von Komponenten und potenzielle Ausfälle vorherzusagen, bevor diese auftreten.

Digital-Twin-Technologie
Digital-Twin-Systeme simulieren den CDU-Betrieb in Echtzeit und ermöglichen es Ingenieuren, die Leistung zu optimieren und Fehler aus der Ferne zu beheben.

Cloud-basierte Überwachung
Die Cloud-Anbindung ermöglicht die standortübergreifende Überwachung, Ferndiagnose und das zentralisierte Prozessmanagement.

Verbesserte Sensorintegration
Zukünftige Systeme werden fortschrittlichere Sensoren enthalten, die in der Lage sind, Folgendes zu erkennen:

Mikro-Leckagen
Änderungen der Chemikalienkonzentration
Strömungsturbulenzen
Anzeichen für einen beginnenden Verschleiß der Anlagen

CO₂-Gasflaschen-Druckregler
Fazit
Industrielle Chemikalien-Dosieranlagen, die mit Technologien zur Leckageerkennung und Durchflussüberwachung ausgestattet sind, spielen eine entscheidende Rolle bei der Gewährleistung eines sicheren, stabilen und effizienten Umgangs mit Chemikalien in fortschrittlichen Fertigungsindustrien. Durch die Integration intelligenter Sensoren, automatisierter Sicherheitskontrollen, Echtzeitanalysen und präzisen Durchflussmanagements helfen moderne CDU-Systeme Herstellern dabei, die Produktqualität zu verbessern, Betriebsrisiken zu reduzieren und immer strengere Umwelt- und Sicherheitsstandards zu erfüllen.

Da sich die Industrie weiter in Richtung intelligenter Fertigung und Automatisierung im Rahmen von Industrie 4.0 bewegt, werden intelligente CDU-Systeme für die Erreichung eines höheren Maßes an Sicherheit, Zuverlässigkeit und Prozessoptimierung noch unverzichtbarer werden. Unternehmen, die heute in fortschrittliche Chemikalienabgabetechnologien investieren, werden besser aufgestellt sein, um ihre Produktivität zu steigern, Ausfallzeiten zu reduzieren und langfristige Wettbewerbsvorteile auf dem globalen Industriemarkt zu sichern.
