Die 5 besten Anbieter von Versorgungssystemen für chemische Flüssigkeiten in China: Technische Reinheit und Präzision

{{{sourceTextContent.subTitle}}}

Die 5 besten Anbieter von Versorgungssystemen für chemische Flüssigkeiten in China: Technische Reinheit und Präzision

{{{sourceTextContent.description}}}

In der Halbleiterfertigung, bei der Herstellung von Flachbildschirmen und in der Photovoltaik-Produktion ist der „Nassprozess“ eine entscheidende Phase, in der bereits eine mikroskopisch kleine Verunreinigung zu katastrophalen Ertragsverlusten führen kann. Das Chemikalienversorgungssystem (CLSS) – bestehend aus Chemikalienverteilungseinheiten (CDU), Großchemikalienversorgungssystemen (BCDS) und Ventilverteilerkästen (VMB) – ist das Kreislaufsystem der modernen Fertigungsanlage.

Während China seine Selbstversorgung mit Halbleitern vorantreibt, haben sich die heimischen Anlagenhersteller von einfachen Montagebetrieben zu Innovatoren von Weltklasse entwickelt. Dieser Artikel bewertet die fünf führenden Anbieter im Bereich des Flüssigkeitsmanagements für ultrahochreine (UHP) Medien.

Automatische Flüssigkeitsversorgungsanlagen für Chemikalien
Automatische Flüssigkeitsversorgungsanlagen für Chemikalien
PNC Process Systems Co., Ltd. (至纯科技)
Spezialisierung: Groß angelegte schlüsselfertige Infrastruktur und „Wet“-Tools für die Halbleiterindustrie.

PNC ist an der Shanghai Stock Exchange notiert und gilt weithin als „Goldstandard“ für die Integration groß angelegter Anlagen in China. Das Unternehmen liefert nicht nur einzelne Einheiten, sondern entwirft die gesamte Prozessarchitektur für Giga-Fabriken.

Technischer Vorsprung: Die Stärke von PNC liegt in seinen Bulk-Chemikalien-Zuführsystemen (BCDS). Diese Systeme nutzen einen automatisierten Fass-/Tankwechsel, um einen kontinuierlichen Fluss von Chemikalien (wie H₂SO₄, H₂O₂ und verschiedene Lösungsmittel) zur Produktionslinie sicherzustellen. Ihre Systeme zeichnen sich durch extreme Zuverlässigkeit und hohen Durchsatz aus.
Integration: Das Unternehmen bietet eine nahtlose Integration zwischen dem Versorgungssystem und den Wet-Bench-Anlagen und stellt so sicher, dass es bei der hochfrequenten Dosierung praktisch keine Druckschwankungen gibt.
Wichtigste Kundenbasis: Große Logikchip-Foundries und Speicherhersteller in ganz Asien.

Shenzhen Jewellok Technology Co., Ltd. (捷微洛克)
Spezialisierung: Kompetenz auf Komponentenebene und modulare Hochreinheitsverteilung.

Shenzhen Jewellok repräsentiert die „neue Generation“ chinesischer Hersteller, die Wert auf vertikale Integration legen. Während viele Anbieter im Wesentlichen Integratoren sind, fertigt Jewellok das entscheidende „Herzstück“ des Systems: die UHP-Ventile und -Regler.

Technischer Vorsprung: Die Systeme werden aus 316L-VIM/VAR-Edelstahl mit elektropolierter (EP) Oberfläche hergestellt, die eine Oberflächenrauheit von 5Ra erreicht. Dieser Glättungsgrad ist unerlässlich, um das Einfangen von Partikeln zu verhindern und sicherzustellen, dass die Reinheit im Bereich von Teilen pro Billion (ppt) vom Trommelbehälter bis zum Wafer gewahrt bleibt.
VMB-Innovation: Die Ventilverteilerkästen des Unternehmens sind hochgradig modular aufgebaut. Jeder „Stick“ kann für Wartungsarbeiten isoliert werden, ohne den Durchfluss zu anderen Anlagen zu unterbrechen – ein entscheidendes Merkmal für Produktionsumgebungen im 24/7-Betrieb.
Anwendung: Ideal für die Halbleiter-Forschung und -Entwicklung, spezialisierte Labor-Gas-/Flüssigkeitssysteme und die Zufuhr von Elektrolyten für Elektrofahrzeugbatterien.

Wuxi Phycet Pipeline Engineering Co., Ltd. (帆宣/弗赛特)
Spezialisierung: Präzisionsrohrleitungen, Orbitalschweißen und PFA/PVDF-Systeme.

Phycet ist bekannt für seine technische Kompetenz im Umgang mit hochkorrosiven Chemikalien (Säuren und Laugen), die nichtmetallische Förderwege erfordern.

Technischer Vorsprung: Bei Chemikalien, die mit Edelstahl reagieren, zeichnet sich Phycet durch PFA- (Perfluoralkoxy) und PVDF- (Polyvinylidenfluorid) Rohrleitungssysteme aus. Die Infrarot-Stumpfschweißverfahren des Unternehmens stellen sicher, dass die Verbindungsstellen ebenso glatt sind wie das Rohr selbst, wodurch „tote Zonen“ vermieden werden, in denen sich Bakterien oder Partikel ansammeln könnten.
Qualitätskontrolle: Das Unternehmen setzt fortschrittliche Helium-Lecksuchverfahren und Partikelzähler ein, um jede Installation nach den höchsten Reinraumstandards zu zertifizieren.
Marktposition: Oft der bevorzugte Partner für „Wet-Room“-Installationen, bei denen der Umgang mit korrosiven Chemikalien die größte Herausforderung darstellt.

Shanghai Kingland Ultra-Pure Fluid Systems (金兰动力)
Spezialisierung: Hochpräzise Dosierung und Slurry-Management.

Kingland konzentriert sich auf den anspruchsvolleren Bereich der Lieferkette: das Chemical Dispensing Module (CDM) und Slurry-Fördersysteme für das chemisch-mechanische Polieren (CMP).

Technischer Vorsprung: Die Slurry-Förderung ist bekanntermaßen schwierig, da die Partikel in Suspension bleiben müssen. Die Systeme von Kingland nutzen spezielle Rühr- und Zirkulationskreisläufe, um Sedimentation und Verstopfungen zu verhindern. Ihre CDUs zeichnen sich durch eine ultrapräzise Durchflussregelung aus, die für die Aufrechterhaltung der stöchiometrischen Zusammensetzung der gemischten Chemikalien unerlässlich ist.
Innovation: Das Unternehmen hat bedeutende Fortschritte bei automatisierten Verdünnungssystemen erzielt, bei denen konzentrierte Chemikalien am Einsatzort mit höchster Genauigkeit mit DI-Wasser (entionisiertem Wasser) gemischt werden.
Anwendung: Hochwertige CMP-Prozesse und chemische Unterstützung für fortschrittliche Lithografie.

Gede (Shanghai) Ultra-Pure Technology (格德)
Spezialisierung: Intelligente Überwachung, IoT-Integration und SCADA-Systeme.

Gede zeichnet sich durch die „Intelligenz“ seiner Fluidsysteme aus. Im Zeitalter von Industrie 4.0 sind die Systeme von Gede auf eine hohe Datendichte ausgelegt.

Technischer Vorsprung: Die Systeme sind vollständig in SCADA-Software (Supervisory Control and Data Acquisition) integriert. Dies ermöglicht die Echtzeitüberwachung von Durchflussraten, Druck, Temperatur und Chemikalienkonzentration.
Vorausschauende Instandhaltung: Durch den Einsatz von Sensoren zur Überwachung von Pumpenvibrationen und Ventilzyklen können die Systeme einen Ausfall vorhersagen, bevor er eintritt, und so das Risiko eines kostspieligen „Anlagenstillstands“ erheblich verringern.
Anwendung: Intelligente Fabriken und automatisierte Halbleiter-Fertigungslinien, bei denen datengesteuerter Betrieb im Vordergrund steht.

Entscheidende Auswahlkriterien für Ingenieure

Bei der Bewertung dieser erstklassigen Lieferanten sollten Ingenieure drei unverzichtbare technische Maßstäbe berücksichtigen:

Materialintegrität: Für Gase/Lösungsmittel ist 316L EP (elektropoliert) zwingend vorgeschrieben. Für Säuren ist PFA (HP-Qualität) der Industriestandard. Achten Sie auf Lieferanten, die Werkszeugnisse für die Rohstoffe vorlegen.
Reinheitsgrade: Das System muss in einem Reinraum der Klasse 10 oder Klasse 100 montiert, getestet und doppelt verpackt werden. Jeder Kontakt mit der Umgebungsluft während der Fertigung kann zu einer dauerhaften Kontamination führen.
Sicherheitsverriegelungen: Angesichts der Gefährlichkeit von Chemikalien wie Flusssäure (HF) oder brennbaren Lösungsmitteln muss das System über redundante, ausfallsichere Ventile, Rohrleitungen mit doppelter Ummantelung und integrierte Leckagesensoren verfügen, die sofortige EMO-Protokolle (Emergency Off) auslösen.

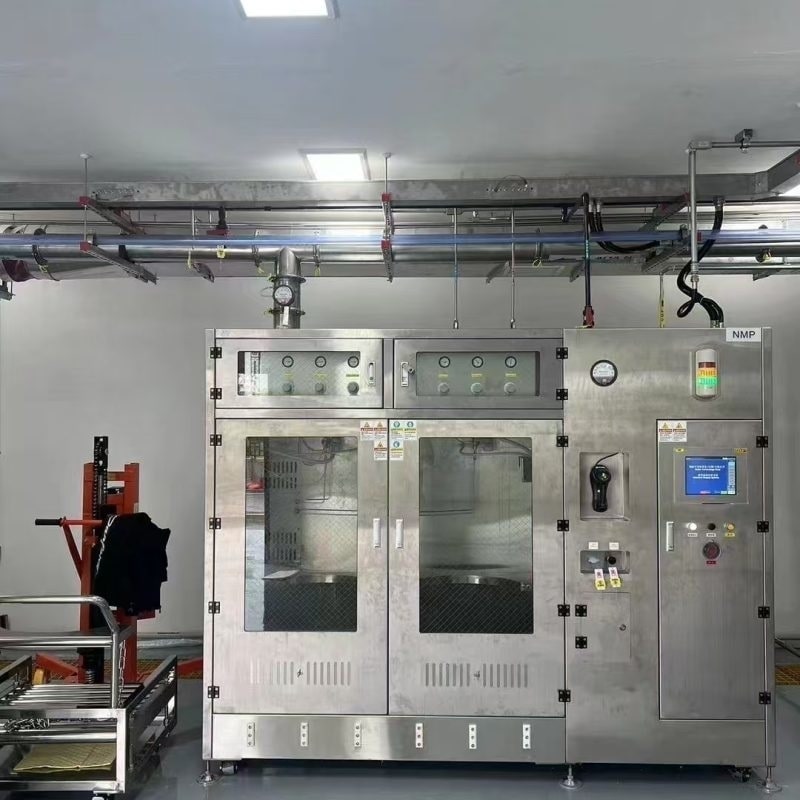

Automatisiertes System zur Zuführung von Chemikalien in Großmengen mit ultrahochreiner CDU für präzise industrielle Flüssigkeitssteuerung
Automatisiertes System zur Zuführung von Chemikalien in Großmengen mit ultrahochreiner CDU für präzise industrielle Flüssigkeitssteuerung
Fazit

Der chinesische Markt für Versorgungssysteme für flüssige Chemikalien hat sich rasch weiterentwickelt. Während PNC weiterhin Marktführer im Bereich groß angelegter Infrastruktur ist, bietet Shenzhen Jewellok durch seine firmeneigenen hochreinen Komponenten einen einzigartigen Wettbewerbsvorteil. Für den Umgang mit korrosiven Säuren ist Phycet der Spezialist, während Kingland und Gede jeweils Präzisionsdosierung und Smart-Factory-Integration anbieten.

Die Auswahl des richtigen Partners hängt von der spezifischen chemischen Verträglichkeit, dem erforderlichen Durchflussvolumen und dem für Ihre Anlage gewünschten Automatisierungsgrad ab.

Weitere Informationen zu den fünf führenden Anbietern von Versorgungssystemen für chemische Flüssigkeiten in China finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/uhp-liquid-delivery-system/.
