Die 5 besten Krypton-Gasregler mit ultrahoher Reinheit für kritische Anwendungen

{{{sourceTextContent.subTitle}}}

Die 5 besten Krypton-Gasregler mit ultrahoher Reinheit für kritische Anwendungen

{{{sourceTextContent.description}}}

In der anspruchsvollen Welt der Spitzentechnologie und der wissenschaftlichen Forschung ist die Unversehrtheit von Prozessgasen unabdingbar. Krypton (Kr), ein Edelgas mit einzigartigen Eigenschaften, ist in kritischen Anwendungen wie der Halbleiterlithografie (insbesondere für KrF-Excimer-Laser), der hocheffizienten Fensterisolierung, der Spezialbeleuchtung und der Spitzenforschung in der Teilchenphysik unverzichtbar. In diesen Bereichen können selbst geringste Verunreinigungen – Feuchtigkeit, Sauerstoff, Kohlenwasserstoffe oder Partikel – zu katastrophalen Ausfällen, fehlerhaften Produkten oder verfälschten Versuchsdaten führen.

Der Weg des ultrahochreinen (UHP) Krypton-Gasreglers von der Gasflasche bis zum Einsatzort ist anfällig für Störungen. Die wichtigste Komponente, die diese letzte Phase der Gasversorgung bestimmt, ist der Druckregler. Ein handelsüblicher Industrieregler ist eine Kontaminationsquelle, die anfällig für Ausgasung, Permeation und das Ablösen von Material an den inneren Dichtflächen ist. Daher ist die Auswahl eines Reglers, der speziell für den Einsatz im Ultrahochreinheitsbereich entwickelt wurde, von entscheidender Bedeutung.

Dieser Artikel befasst sich eingehend mit den fünf besten Krypton-Gasreglern für den Ultrahochreinheitsbereich und analysiert deren Konstruktionsprinzipien, Hauptmerkmale sowie ihre Eignung für die kritischsten Anwendungen. Wir werden zunächst die wesentlichen Kriterien für UHP-Regler definieren, bevor wir führende Modelle von Branchenpionieren bewerten.

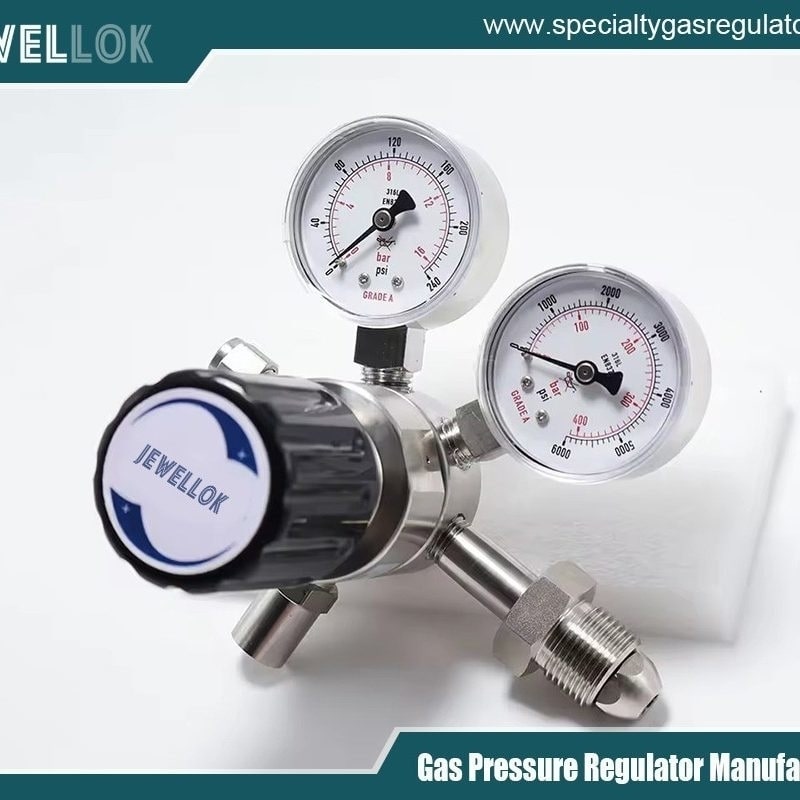

Druckregler und Druckminderer
Druckregler und Druckminderer
Definition des Ultrahochreinheits-Reglers: Wesentliche Kriterien
Bevor wir uns konkrete Produkte ansehen, ist es entscheidend zu verstehen, was einen UHP-Regler von seinen herkömmlichen Pendants unterscheidet.

Werkstoffe: Alle medienberührenden Werkstoffe (die mit dem Gas in Kontakt kommen) müssen kontaminationsfrei sein. Dies bedeutet in der Regel:

Gehäuse: Edelstahl 316L, elektropoliert (EP) bis zur Spiegelglätte (z. B. Ra < 10 µin), um die Oberfläche und die Partikelanhaftung zu minimieren.

Dichtungen: Metall (in der Regel Edelstahl oder Monel) oder hochintegrierte, permeationsarme Elastomere wie Kalrez®- oder Chemraz®-Perfluorelastomere für bestimmte Dichtungen.

Membran: Edelstahl, mit dem Reglergehäuse verschweißt, um eine Hauptursache für virtuelle Leckagen und Permeation zu beseitigen.

Interner Ventilsitz: Oft aus PTFE oder einem ähnlichen Material mit geringer Permeation und ohne Ausgasung gefertigt.

Konstruktion und Fertigung:

Membran-Messprinzip: UHP-Regler verwenden fast ausschließlich eine Membran (keinen Kolben) zur Erfassung des Ausgangsdrucks, da Kolben eine größere Oberfläche haben und Reibung sowie Partikel verursachen können.

Geschweißte oder metallversiegelte Anschlüsse: Flanschanschlüsse sind Standard. NPT-Gewinde werden vermieden, da sie Partikel erzeugen können.

Spülanschlüsse: Spezielle Spülanschlüsse sowohl auf der Einlass- als auch auf der Auslassseite ermöglichen eine ordnungsgemäße „Spülung“ des Reglergehäuses vor dem Anschluss an empfindliche Systeme.

Reinraummontage: Regler sollten in einer kontrollierten Reinraumumgebung der ISO-Klasse 4 oder besser montiert werden.

Leistungsspezifikationen:

Dichtheit: Extrem niedrige externe Leckraten, typischerweise < 1 × 10⁻⁹ atm cm³/s He.

Auslassdruckstabilität: Präzise Regelung mit minimalen „Creep“- oder „Lock-up“-Effekten.

Reinheit: Zertifiziert hinsichtlich Partikelkonzentration (z. B. < 5 Partikel > 0,1 µm pro Kubikfuß) und Ausgasung von Kohlenwasserstoffen/Feuchtigkeit nach ordnungsgemäßem Ausbrennen.

Die 5 besten Krypton-Regler für ultrahochreine Anwendungen
Basierend auf dem Ruf in der Branche, den technischen Spezifikationen und der bewährten Leistung in kritischen Krypton-Anwendungen stellen wir hier fünf vorbildliche Regler vor.

1. Swagelok® UHP-Serie KPR-Regler
Die KPR-Serie von Swagelok gilt oft als Goldstandard in der UHP-Gasversorgung und ist bekannt für ihre Zuverlässigkeit und außergewöhnliche Leistung.

Wichtigste Merkmale und Technologie:

Vollmetall-Membran mit Schweißverbindung: Das Herzstück des KPR ist seine Membran aus 316L EP-Edelstahl, die mit dem Gehäuse verschweißt ist. Dadurch werden Elastomere vollständig aus dem Druckmessraum ferngehalten, was den Regler ideal für die empfindlichsten Anwendungen macht und ein vollständiges Ausbrennen (typischerweise bis zu 150 °C) ermöglicht.

Nicht rotierender Ventilschaft mit Kugelspitze: Reduziert Verschleiß und Partikelbildung und erhöht so die Lebensdauer des Ventilsitzes sowie die Konsistenz.

Strenge Prüfverfahren: Jedes Gerät wird einer Helium-Dichtheitsprüfung unterzogen und wird häufig mit einem Reinheitszertifikat geliefert.

Integriertes Spülsystem: Ausgelegt mit optionalen Spülkonfigurationen, um eine effiziente Spülung von Toträumen zu ermöglichen.

Warum es für Krypton geeignet ist: Seine vollständig aus Metall geschweißte Bauweise gewährleistet, dass keine Verunreinigungen aus der Atmosphäre in den Gasstrom gelangen und keine Ausgasung aus Elastomeren stattfindet. Dies ist entscheidend für KrF-Excimer-Lasersysteme, bei denen Spuren von Kohlenwasserstoffen oder Feuchtigkeit die Laseroptik und die Energieabgabe beeinträchtigen können. Dank seiner Robustheit eignet es sich zudem für Hochreinheits-Krypton-Speicher- und Transportsysteme.

Ideal für: Installationen in Halbleiter-Lithografieanlagen, Forschung in nationalen Laboren sowie den Bau von Gasversorgungsanlagen für den Langzeitbetrieb mit hoher Zuverlässigkeit.

2. Parker Hannifin Veriflo UHP 3200 Serie Regler
Die Veriflo 3200-Serie von Parker ist ein ernstzunehmender Konkurrent, der fortschrittliche Funktionen mit Schwerpunkt auf Null-Verunreinigung und präziser Regelung bietet.

Wichtigste Merkmale und Technologie:

„Zero Clearance“-Roll-out-Membran: Diese patentierte Konstruktion bietet überragende Empfindlichkeit und Stabilität bei sehr niedrigen Förderdrücken – eine häufige Anforderung in Forschungsumgebungen.

Metall-auf-Metall-Dichtung: Durchgängige Verwendung von Metalldichtungen für höchste Integrität, kompatibel mit aggressiven Ausbrennverfahren.

Elektropolierte Innenteile: Alle medienberührten Oberflächen sind für optimale Reinheit fein elektropoliert.

Optionale Inline-Filter: Können mit Partikelfiltern im Submikronbereich integriert werden, um höchsten Schutz zu gewährleisten.

Warum es für Krypton geeignet ist: Das „Zero Clearance“-Design bietet außergewöhnliche Stabilität für Anwendungen, die sehr präzise Krypton-Durchflüsse bei niedrigem Druck erfordern, wie beispielsweise bei der Kalibrierung empfindlicher Detektoren oder bei bestimmten Dünnschicht-Abscheidungsverfahren. Die Vollmetallkonstruktion entspricht den Reinheitsanforderungen von UHP-Krypton.

Ideal für: Analytische Laborgeräte, die Zufuhr von Kalibriergasen und spezialisierte F&E-Prozesse, die einen extrem stabilen Niederdruck erfordern.

3. UHP-Regler der Serie 44-2300/4400 von Tescom
Tescom (mittlerweile Teil von Emerson) blickt auf eine lange Tradition in der Druckregelung zurück. Die UHP-Modelle 44-2300 (einstufig) und 44-4400 (zweistufig) sind bewährte Arbeitspferde, die für ihre Ausgewogenheit und Leistung bekannt sind.

Wichtigste Merkmale und Technologie:

Zweistufige Ausführung (44-4400): Bietet hervorragende Stabilität des Ausgangsdrucks, indem der Druckabfall am Einlass beim Entleeren der Flasche ausgeglichen wird. Dies ist ein wesentlicher Vorteil für die Aufrechterhaltung konstanter Bedingungen bei lang andauernden Prozessen.

Edelstahlmembran: Eine großflächige Edelstahl-Messmembran gewährleistet ein schnelles Ansprechverhalten.

Kontrollierte Reinheit: Hergestellt und verpackt in einer Reinraumumgebung.

Breites Spektrum an Optionen: Erhältlich mit verschiedenen Einlass-/Auslassanschlüssen (VCJ, CGA) und Druckbereichen.

Warum es für Krypton geeignet ist: Das zweistufige Modell (44-4400) ist besonders wertvoll für Anwendungen wie das Sputtern oder das Befüllen von Isolierglaseinheiten, bei denen ein konstanter Krypton-Druck über die gesamte Lebensdauer einer Flasche entscheidend ist, um die Prozessgleichmäßigkeit aufrechtzuerhalten. Es bietet eine hervorragende Kombination aus Reinheit und praktischer Stabilität.

Ideal für: Produktionsumgebungen zur Herstellung von Isolierglas (IGU), Sputterprozesse in der Halbleiterindustrie sowie alle Anwendungen, bei denen ein Druckabfall in der Gasflasche ein Problem darstellt.

4. Matheson-Mikroregler der Serie 3100/3200
Für Anwendungen, die sehr niedrige Durchflussraten und eine präzise Regelung erfordern, sind die Mikroregler der Serie 3100/3200 von Matheson die erste Wahl.

Wichtigste Merkmale und Technologie:

Für geringe Durchflussmengen ausgelegt: Optimiert für präzise Regelung im Bereich von sccm (Standard-Kubikzentimeter pro Minute) bis slm (Standard-Liter pro Minute).

Kompakte Bauweise: Das geringere Innenvolumen minimiert die für die Spülung erforderliche Gasmenge und ist vorteilhaft für Analysesysteme.

Hochreine Innenteile: Mit elektropoliertem Edelstahl 316L und hochintegrierten Dichtungen.

Hervorragende Kriechrückstellung: Minimiert den Druckanstieg nach dem Absperren.

Warum er für Krypton geeignet ist: In Forschungslabors, die Krypton als Tracergas verwenden, bei Anwendungen mit Trägergas in der Gaschromatographie (GC) (wo Kr manchmal zum Einsatz kommt) oder bei Versuchen im Pilotmaßstab ist die Regelung sehr geringer Durchflüsse von teurem UHP-Krypton unerlässlich. Dieser Regler minimiert den Verlust und bietet die erforderliche Feinsteuerung.

Ideal für: Forschungslabore an Universitäten und in der Industrie, Gasversorgung für Analysegeräte sowie Prozessentwicklung im Pilotmaßstab.

5. Air Products PRO-STAR® UHP-Regler
Air Products, ein bedeutender Gaslieferant, entwickelt seine PRO-STAR-Produktreihe speziell zum Schutz der Reinheit seiner Spezialgase, darunter UHP-Krypton.

Wichtigste Merkmale und Technologie:

Lieferantenoptimiert: Entwickelt unter direkter Berücksichtigung der Verunreinigungsmechanismen hochwertiger Gase.

Proprietäre Oberflächenveredelung: Nutzt ein spezielles Glättungsverfahren, um die Oberfläche und potenzielle Adsorptionsstellen zu reduzieren.

Full-Containment-Design: Zielt darauf ab, alle potenziellen und tatsächlichen Leckagen konstruktiv zu eliminieren.

Umfassende Zertifizierung: Wird häufig mit einer detaillierten Zertifizierung geliefert, einschließlich Lecktest- und Reinheitsdaten, die auf die jeweilige Gasflasche rückverfolgbar sind, mit der das Produkt kombiniert wird.

Warum es für Krypton geeignet ist: Beim Kauf von UHP-Krypton von Air Products oder ähnlichen Anbietern ist die Verwendung des darauf abgestimmten Reglers eine sichere und optimierte Wahl. Dies garantiert, dass die auf dem Zylinderzertifikat angegebene Gasreinheit am Einsatzort ohne Beeinträchtigung durch die letzte Lieferkomponente bereitgestellt wird.

Ideal für: Endanwender, die eine Lösung aus einer Hand von ihrem Gaslieferanten bevorzugen, um die vollständige Nachvollziehbarkeit der Gasreinheit von der Gasflasche bis zum Gerät zu gewährleisten.

Auswahlleitfaden und bewährte Verfahren
Die Wahl unter diesen Spitzenprodukten hängt von Ihrer spezifischen Anwendung ab:

Maximale Reinheit und Ausbrennfähigkeit: Wählen Sie den Swagelok KPR oder den Parker 3200 für vollständig aus Metall gefertigte, geschweißte Ausführungen.

Stabilität über die gesamte Lebensdauer der Gasflasche: Der zweistufige Regler Tescom 44-4400 ist die klare Wahl.

Regelung sehr geringer Durchflussmengen/Drücke: Die Matheson 3100/3200-Mikroregler sind ideal.

Vereinfachtes, garantiertes System: Der Air Products PRO-STAR bietet eine vom Lieferanten integrierte Lösung.

Wichtige Hinweise zu Installation und Betrieb:

Ordnungsgemäße Spülung: Verwenden Sie stets die Spülanschlüsse, um den Reglerkörper zu evakuieren und mit reinem Krypton zu befüllen, bevor Sie das Auslassventil zu Ihrem System öffnen.

Dichtheitsprüfung: Verwenden Sie nach der Installation an allen Anschlüssen einen Helium-Massenspektrometer-Leckdetektor.

Zweckgebundene Verwendung: Verwenden Sie einen UHP-Krypton-Regler niemals für andere Gase. Kennzeichnen Sie ihn eindeutig.

CGA-Anschluss: Stellen Sie sicher, dass Sie den richtigen CGA-580-Anschluss für Kryptonflaschen verwenden.

Druckregler und Druckminderer
Druckregler und Druckminderer
Fazit
Die Auswahl eines Ultrahochreinheits-Krypton-Gasreglers ist eine entscheidende technische Entscheidung, die sich direkt auf Ausbeute, Sicherheit und die Validität der Forschung auswirkt. Die fünf vorgestellten Regler – Swagelok KPR, Parker Veriflo 3200, Tescom 44-4400, Matheson 3100/3200 und Air Products PRO-STAR – zwar den Gipfel der UHP-Technologie darstellen, wird die „beste“ Wahl jedoch von den spezifischen Anforderungen hinsichtlich Druckstabilität, Durchflussbereich, Ausbrennvorgängen und Systemintegration bestimmt.

Bei der Investition in den richtigen UHP-Regler gibt es keinen Spielraum für Kompromisse. Er ist der letzte Wächter der Gasreinheit und stellt sicher, dass die außergewöhnlichen Eigenschaften von ultrahochreinem Krypton unverfälscht zur Verfügung stehen, um die nächste Generation technologischer und wissenschaftlicher Durchbrüche zu ermöglichen. Durch das Verständnis der Konstruktionsprinzipien und deren Abstimmung auf die Anwendungsanforderungen können Ingenieure und Wissenschaftler Gasversorgungssysteme entwickeln, die den kritischen Prozessen, die sie unterstützen, gerecht werden.

Weitere Informationen zu den fünf besten Reglern für ultrahochreines Krypton-Gas für kritische Anwendungen finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
