Industrielle Druckregelungsschalttafeln für eine präzise Gasdruckregelung und Sicherheit

{{{sourceTextContent.subTitle}}}

Industrielle Druckregelungsschalttafeln für eine präzise Gasdruckregelung und Sicherheit

{{{sourceTextContent.description}}}

Industrielle Gassysteme erfordern eine präzise Druckregelung, um einen sicheren, stabilen und effizienten Betrieb zu gewährleisten. Von der Halbleiterfertigung über die pharmazeutische Produktion bis hin zur chemischen Verarbeitung, zu Laboreinrichtungen und fortschrittlichen industriellen Anwendungen – die Qualität der Gasdruckregelung wirkt sich direkt auf die Prozessleistung, die Zuverlässigkeit der Anlagen und die Betriebssicherheit aus. Ein industrielles Druckregelpult ist eine entscheidende Komponente, die dazu dient, den Gasdruck in komplexen Gasversorgungssystemen zu steuern, zu überwachen und zu regeln.

Im Gegensatz zu einfachen Druckreglern integrieren moderne Druckregelpulte Hochleistungsregler, Ventile, Manometer, Sensoren, Filter und Sicherheitseinrichtungen in einer Komplettlösung. Diese Systeme ermöglichen eine präzise Druckeinstellung, verhindern Verunreinigungen und gewährleisten eine zuverlässige Gasverteilung für Anwendungen, die eine strenge Druckregelung und hohe Reinheitsstandards erfordern.

Angesichts der steigenden Nachfrage nach ultrahochreinen Gasen und automatisierten industriellen Prozessen sind Druckregelpaneele zu unverzichtbaren Geräten für Hersteller geworden, die eine verbesserte Prozessstabilität, reduzierte Ausfallzeiten und erhöhte Sicherheit am Arbeitsplatz anstreben.

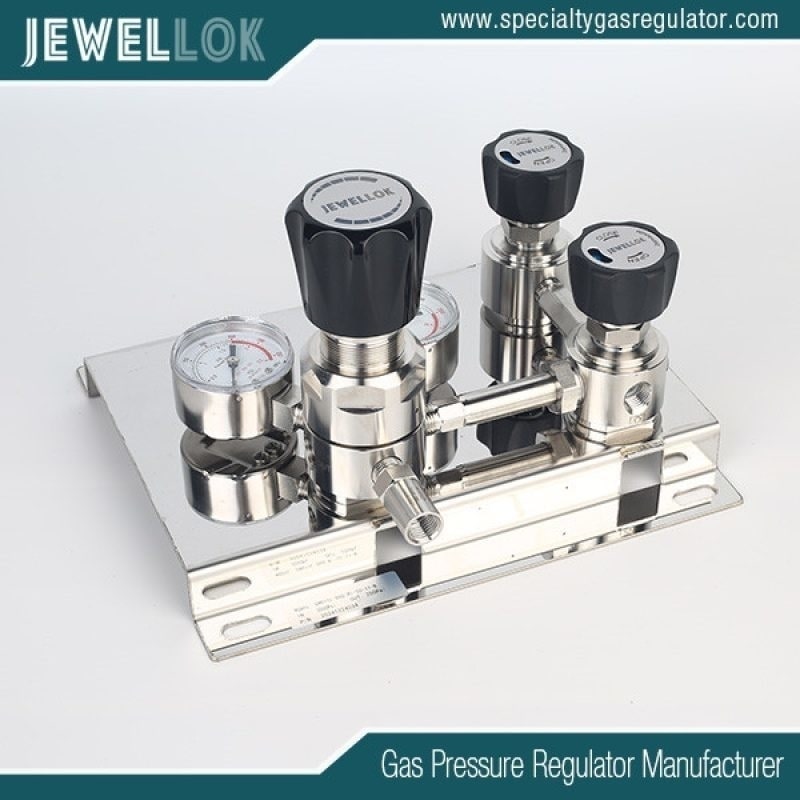

Hersteller von Hochdruck-Spezialgasreglern
Hersteller von Hochdruck-Spezialgasreglern
Was ist ein industrielles Druckregelpaneel?
Ein industrielles Druckregelpult ist ein integriertes Gasmanagementsystem, das dazu dient, den Gasdruck von einer Hochdruckquelle auf das für den Prozess erforderliche Druckniveau zu reduzieren, zu regulieren und zu steuern. Es besteht in der Regel aus mehreren Komponenten, die auf einer Edelstahl-Pultstruktur montiert sind und so eine kompakte und zuverlässige Gasregelungslösung bilden.

Ein typisches Druckregelpult umfasst:

Hochdruck-Einlassanschlüsse
Druckregler
Absperrventile
Überdruckventile
Rückschlagventile
Filter und Reinigungsvorrichtungen
Manometer oder digitale Messumformer
Schläuche und Armaturen
Automatische Umschaltsysteme
Steuerungsinstrumente
Die Hauptfunktion einer Druckregelanlage besteht darin, einen konstanten Gasausgangsdruck unabhängig von Schwankungen des Eingangsdrucks oder des Gasverbrauchs zu gewährleisten. Dadurch wird sichergestellt, dass nachgeschaltete Anlagen eine stabile Gasversorgung für den kontinuierlichen Betrieb erhalten.

In anspruchsvollen Branchen wie der Halbleiterfertigung, in denen bereits geringe Druckschwankungen die Fertigungsergebnisse beeinträchtigen können, sind hochpräzise Druckregelsysteme unverzichtbar.

Bedeutung einer genauen Gasdruckregelung
Die Gasdruckregelung spielt eine grundlegende Rolle in industriellen Prozessen. Eine fehlerhafte Druckregelung kann zu Geräteausfällen, schwankender Produktionsqualität, Sicherheitsrisiken und erhöhten Betriebskosten führen.

1. Aufrechterhaltung der Prozessstabilität
Viele industrielle Prozesse erfordern die Zufuhr von Gasen innerhalb enger Druckbereiche. So sind beispielsweise Prozesse der Halbleiterabscheidung, des Ätzens und der Reinigung auf stabile Gasdurchfluss- und Druckbedingungen angewiesen.

Ein Druckregelpult trägt dazu bei, den Ausgangsdruck präzise aufrechtzuerhalten, sodass Produktionsanlagen unter optimierten Bedingungen betrieben werden können.

2. Schutz nachgeschalteter Anlagen
Industrielle Gasquellen enthalten häufig Hochdruckgase, die in Flaschen oder Großspeichersystemen gelagert werden. Ein direkter Anschluss ohne angemessene Druckreduzierung kann empfindliche Anlagen beschädigen.

Druckregelpaneele reduzieren den hohen Eingangsdruck sicher auf ein kontrolliertes Niveau und schützen so Ventile, Massendurchflussregler, Prozesskammern und andere kritische Komponenten.

3. Verbesserung der Gasausnutzungseffizienz
Eine stabile Druckregelung reduziert den durch Druckschwankungen verursachten unnötigen Gasverbrauch. Eine optimierte Gasversorgung verbessert die Effizienz und trägt zur Senkung der Betriebskosten bei.

4. Erhöhung der Sicherheit
Viele Industriegase sind giftig, korrosiv, brennbar oder reaktiv. Ein ordnungsgemäß ausgelegtes Druckregelpult minimiert das Leckagerisiko und bietet Schutz durch Sicherheitsventile, Überwachungssysteme und Notabschaltfunktionen.

Wichtige Komponenten von industriellen Druckregelpaneelen
Hochreine Druckregler
Der Druckregler ist die Kernkomponente eines Druckregelpaneels. Er reduziert den Gasdruck aus der Versorgungsquelle und hält einen stabilen Druck auf der Ausgangsseite aufrecht.

Hochwertige Regler, die in anspruchsvollen Anwendungen zum Einsatz kommen, zeichnen sich häufig durch folgende Merkmale aus:

Edelstahlkonstruktion
Konstruktion mit geringem Innenvolumen
Metallmembran-Technologie
Hohe Dichtheit
Hervorragende Druckstabilität
Korrosionsbeständigkeit
Für die Halbleiter- und Pharmaindustrie werden ultrahochreine Regler üblicherweise aus elektropoliertem 316L-Edelstahl gefertigt, um eine Kontamination zu verhindern.

Edelstahlventile
In industriellen Druckregelanlagen kommen verschiedene Ventiltypen zum Einsatz, um den Gasdurchfluss zu regeln und die Anlagensicherheit zu gewährleisten.

Zu den gängigen Ventiloptionen gehören:

Membranventile
Membranventile bieten eine hervorragende Dichtleistung und minimieren das Kontaminationsrisiko. Sie werden häufig in ultrahochreinen Gassystemen eingesetzt.

Kugelhähne
Kugelhähne bieten eine zuverlässige Absperrfunktion und werden häufig für Absperr- und Wartungsarbeiten eingesetzt.

Rückschlagventile
Rückschlagventile verhindern einen Rückfluss des Gases und schützen vorgeschaltete Anlagen vor Druckrückfluss.

Die Auswahl der Ventile hängt von den Gaseigenschaften, den Druckanforderungen, den Reinheitsstandards und den Anwendungsbedingungen ab.

Druckmessgeräte
Eine genaue Druckmessung ist für die Aufrechterhaltung der Systemleistung unerlässlich.

Druckregelungsanlagen können Folgendes umfassen:

Mechanische Manometer
Digitale Drucksensoren
Druckmessumformer
Fernüberwachungssysteme
Moderne Systeme können Drucksensoren an SPS- oder Automatisierungsplattformen anschließen und ermöglichen so eine Echtzeitüberwachung sowie automatische Anpassung.

Schläuche und Fittings
Hochwertige Schläuche und Fittings sind entscheidend, um Leckagen zu verhindern und die Gasreinheit zu gewährleisten.

Für Anwendungen mit hohen Reinheitsanforderungen verwenden Hersteller in der Regel:

316L-Edelstahlschläuche
VCR-Fittings mit Dichtfläche
Orbitalschweißverbindungen
Elektropolierte Innenflächen
Diese Komponenten tragen dazu bei, Partikelbildung, Feuchtigkeitskontamination und Gasleckagen zu minimieren.

Anwendungsbereiche industrieller Druckregelpaneele
Industrielle Druckregelpaneele kommen in zahlreichen Branchen zum Einsatz, die ein zuverlässiges Gasmanagement erfordern.

Halbleiterfertigung
Die Halbleiterindustrie stellt eine der anspruchsvollsten Anwendungen für Druckregelsysteme dar.

Fertigungsprozesse wie:

Chemische Gasphasenabscheidung (CVD)
Atomlagenabscheidung (ALD)
Plasmaätzen
Ionenimplantation
Waferreinigung
erfordern einen äußerst stabilen Gasdruck und eine kontaminationsfreie Zufuhr.

Druckregelpanels, die in Halbleiterfabriken eingesetzt werden, sind für Gase mit extrem hoher Reinheit ausgelegt, darunter:

Stickstoff (N₂)
Wasserstoff (H₂)
Sauerstoff (O₂)
Argon (Ar)
Helium (He)
Spezialprozessgase
Hochleistungs-Schaltfelder tragen dazu bei, die Wiederholbarkeit der Prozesse zu gewährleisten und die Ausbeute bei der Halbleiterfertigung zu verbessern.

Pharmazeutische und biotechnologische Industrie
Die pharmazeutische Produktion erfordert eine strenge Kontrolle der Prozessgase, die in folgenden Bereichen zum Einsatz kommen:

Fermentationsanlagen
Laborgeräte
Verpackungsprozesse
Reinraumumgebungen
Druckregelpanels gewährleisten eine zuverlässige Gasversorgung und erfüllen gleichzeitig die Hygiene- und Sicherheitsanforderungen.

Chemische Verarbeitung
In chemischen Anlagen werden häufig gefährliche Gase gehandhabt, die fortschrittliche Druckmanagementsysteme erfordern.

Druckregelpanels helfen bei der Regulierung von Gasen, die in folgenden Bereichen eingesetzt werden:

Chemische Reaktionen
Prozessbeheizung
Analysegeräte
Speicher- und Verteilungssysteme
Korrosionsbeständige Materialien und Sicherheitsmerkmale sind für diese Umgebungen unerlässlich.

Forschungslabore
Labore benötigen flexible und präzise Lösungen für die Gasversorgung.

Druckregelpanels bieten Forschern:

Stabilen Gasdruck
Einfache Bedienung
Kompakte Installation
Sicheren Umgang mit Spezialgasen
Sie kommen häufig an Universitäten, in Forschungszentren und in Prüfeinrichtungen zum Einsatz.

Sicherheitsmerkmale moderner Druckregelpaneele
Sicherheit ist einer der wichtigsten Aspekte bei der Auslegung industrieller Gassysteme.

Moderne Druckregelpaneele verfügen über mehrere Sicherheitsmechanismen.

Überdruckschutz
Überdruckventile verhindern einen übermäßigen Druckaufbau, indem sie bei Überschreitung der Systemgrenzwerte automatisch Druck ablassen.

Leckageschutz durch konstruktive Maßnahmen
Hochwertige Schalttafeln nutzen:

Doppelflansch-Anschlüsse
Metall-auf-Metall-Dichtungen
Helium-Leckageprüfung
Geschweißte Verbindungen
um das Risiko von Gasleckagen zu verringern.

Notabschaltsysteme
Automatische Absperrventile können Gasquellen bei Störfällen schnell absperren und so Personal und Anlagen schützen.

Integration von Gasüberwachung
Fortschrittliche Systeme lassen sich mit Gaswarngeräten verbinden, um bei gefährlichen Gaskonzentrationen Alarme auszulösen und automatische Maßnahmen einzuleiten.

Konstruktionsaspekte bei der Auswahl eines Druckregelpanels
Die Auswahl des richtigen Druckregelpanels erfordert die Bewertung mehrerer technischer Faktoren.

Kompatibilität mit der Gasart
Verschiedene Gase weisen unterschiedliche chemische Eigenschaften auf. Werkstoffe und Dichtungstechnologien müssen entsprechend der Gasverträglichkeit ausgewählt werden.

Für korrosive oder reaktive Gase sind unter Umständen spezielle Werkstoffe und Schutzbeschichtungen erforderlich.

Anforderungen an den Druckbereich
Die Auslegung des Panels muss folgenden Anforderungen entsprechen:

dem Eingangsdruck
dem Ausgangsdruck
den Anforderungen an die Durchflussrate
den Betriebsbedingungen
Falsche Druckspezifikationen können die Systemleistung beeinträchtigen.

Anforderungen an die Reinheit
Anwendungen wie die Halbleiterfertigung erfordern extrem niedrige Verunreinigungsgrade.

Wichtige Faktoren sind:

Oberflächenbehandlung
Innere Reinheit
Partikelkontrolle
Feuchtigkeitsmanagement
Anforderungen an die Automatisierung
Moderne Fabriken erfordern zunehmend automatisierte Gassysteme.

Druckregelpanels können folgende Funktionen integrieren:

SPS-Steuerung
Fernüberwachung
Automatische Umschaltung
Digitale Kommunikationssysteme
um die Effizienz zu steigern und manuelle Eingriffe zu reduzieren.

Vorteile maßgeschneiderter industrieller Druckregelpanels
Zwar sind Standard-Druckregelpanels erhältlich, doch bieten maßgeschneiderte Lösungen eine bessere Leistung für spezielle Anwendungen.

Zu den Vorteilen gehören:

Optimierte Systemkonfiguration
Hersteller können Folgendes individuell anpassen:

Anzahl der Gaskanäle
Ventilanordnung
Druckbereich
Messtechnik
Anschlussart
entsprechend den Kundenanforderungen.

Verbesserte Installationseffizienz
Ein komplett montiertes Pult reduziert die Installationszeit im Vergleich zum Aufbau einzelner Komponenten vor Ort.

Erhöhte Zuverlässigkeit
Werksprüfungen stellen sicher, dass das fertige System vor der Auslieferung die Leistungs- und Sicherheitsanforderungen erfüllt.

Geringere Wartungskosten
Ein gut konzipiertes Panel verbessert die Zugänglichkeit und vereinfacht zukünftige Wartungsarbeiten.

Warum sollten Sie sich für einen professionellen Hersteller von Druckregelpanels entscheiden?
Die Auswahl eines erfahrenen Herstellers ist entscheidend für die zuverlässige Leistung des Gassystems.

Ein professioneller Anbieter sollte Folgendes bieten:

Unterstützung bei der technischen Planung
Hochwertige Komponenten
Präzisionsfertigung
Dichtheitsprüfung
Reine Montageprozesse
Maßgeschneiderte Lösungen
Technischer Service
Hersteller, die sich auf Halbleiter- und Industriegassysteme spezialisiert haben, wissen um die Bedeutung der Materialauswahl, der Kontaminationskontrolle und der Einhaltung von Sicherheitsvorschriften.

Ein zuverlässiger Hersteller von Druckregelungsschalttafeln kann Kunden dabei unterstützen, effiziente Gasversorgungslösungen zu entwickeln, die für anspruchsvolle industrielle Umgebungen geeignet sind.

Zukünftige Trends in der industriellen Druckregelungstechnik
Industrielle Gassysteme werden zunehmend intelligenter und automatisierter.

Zukünftige Druckregelpaneele werden sich durch folgende Aspekte weiter verbessern:

Intelligente Überwachung
IoT-fähige Sensoren und digitale Überwachungssysteme ermöglichen die Verfolgung des Anlagenstatus in Echtzeit.

Automatisierte Steuerung
Fortschrittliche SPS-Systeme ermöglichen eine automatische Druckanpassung entsprechend den Produktionsanforderungen.

Verbesserte Energieeffizienz
Optimierte Gasregelungsstrategien reduzieren Verschwendung und verbessern die Ressourcennutzung.

Höhere Reinheitsstandards
Mit dem Fortschritt der Halbleitertechnologie werden Druckregelsysteme noch reinere Materialien und präzisere Fertigungsprozesse erfordern.

Hochdruck-Gasregelventile für den industriellen Einsatz
Hochdruck-Gasregelventile für den industriellen Einsatz
Fazit
Industrielle Druckregelpanels sind unverzichtbare Lösungen für eine genaue Gasdruckregelung, einen sicheren Betrieb und eine zuverlässige industrielle Gasversorgung. Durch die Integration von Präzisionsreglern, Hochleistungsventilen, Überwachungsinstrumenten und fortschrittlichen Sicherheitssystemen gewährleisten diese Schalttafeln eine stabile Gasregelung für kritische Anwendungen.

Branchen wie die Halbleiterfertigung, die Pharmaindustrie, die chemische Verarbeitung und Forschungslabore sind auf hochwertige Druckregelungsschalttafeln angewiesen, um die Prozesskonsistenz zu gewährleisten und wertvolle Anlagen zu schützen.

Da sich die Industrietechnologien ständig weiterentwickeln, werden maßgeschneiderte und intelligente Druckregelanlagen eine immer wichtigere Rolle bei der Verbesserung von Effizienz, Sicherheit und Produktionszuverlässigkeit spielen. Die Wahl eines erfahrenen Herstellers mit ausgeprägten technischen Kompetenzen stellt sicher, dass Ihr Gasversorgungssystem unter anspruchsvollen Betriebsbedingungen optimale Leistung erbringt.

Weitere Informationen darüber, warum ultrahochreine Membranventile herkömmliche Ventiltechnologien übertreffen, finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
