In fortschrittlichen Branchen wie der Halbleiterfertigung, der Pharmaindustrie, der Biotechnologie, der Luft- und Raumfahrt sowie der Präzisionschemie beeinflusst die Zuverlässigkeit von Gasversorgungssystemen unmittelbar die Produktqualität, die Prozessstabilität und die Betriebssicherheit. Diese Branchen benötigen hochreine Gase, die unter strengen Bedingungen transportiert, kontrolliert und zugeführt werden müssen. Selbst geringfügige Verunreinigungen, Leckagen oder Druckschwankungen können zu erheblichen Produktionsausfällen und einer verminderten Anlagenleistung führen.

Unter den zahlreichen Komponenten von Reinstgassystemen spielen UHP-Kugelhähne aus Edelstahl 316L eine entscheidende Rolle für eine sichere, zuverlässige und kontaminationsfreie Gasregelung. Speziell für Anwendungen mit ultrahoher Reinheit (UHP) entwickelt, bieten diese Ventile hervorragende Korrosionsbeständigkeit, überlegene Dichtleistung, geringe Partikelbildung und langfristige Zuverlässigkeit auch unter anspruchsvollen Bedingungen.

Dieser Artikel erklärt, warum UHP-Kugelhähne aus Edelstahl 316L für Gasversorgungssysteme unerlässlich sind, ihre wichtigsten technischen Vorteile, Anwendungsgebiete und wie sie zu leistungsstarken industriellen Prozessen beitragen.


1. Die Bedeutung von Gasversorgungssystemen in der fortgeschrittenen Fertigung

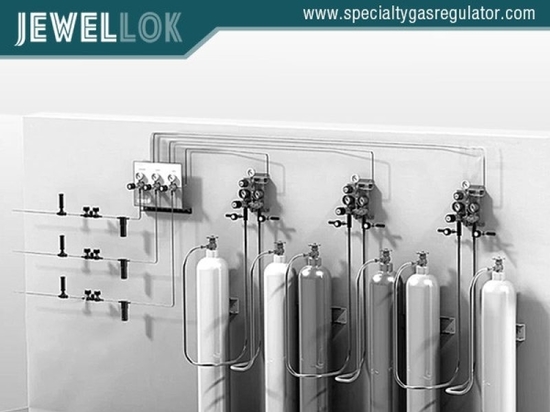

Ein Gasversorgungssystem ist ein präzisionsgefertigtes Netzwerk zur Versorgung von Produktionsanlagen mit Prozessgasen aus Speichern. Typischerweise umfassen diese Systeme Gasschränke, Druckregler, Filter, Schläuche, Armaturen und Ventile.

Bei der Halbleiterherstellung werden Gase wie Stickstoff (N₂), Sauerstoff (O₂), Wasserstoff (H₂), Argon (Ar), Silan (SiH₄), Ammoniak (NH₃) und verschiedene Spezialgase in Prozessen wie den folgenden verwendet:

Chemische Gasphasenabscheidung (CVD)
Atomlagenabscheidung (ALD)
Radierung
Ionenimplantation
Dünnschichtbeschichtung
Reinigungsverfahren
Die Reinheitsanforderungen an diese Gase sind extrem streng. Halbleiterhersteller benötigen häufig Gassysteme, die Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) gewährleisten können.

Jede Störung im Gasversorgungssystem kann folgende Folgen haben:

Wafer-Kontamination
Reduzierter Produktionsertrag
Geräteausfallzeiten
Sicherheitsrisiken
Erhöhte Wartungskosten
Daher müssen alle Komponenten im Gasweg hohe Standards hinsichtlich Reinheit, Langlebigkeit und Dichtheit erfüllen. Hierbei spielen Kugelhähne aus UHP-Edelstahl 316L eine entscheidende Rolle.

2. Was sind UHP 316L Edelstahl-Kugelhähne?
UHP-Kugelhähne aus Edelstahl 316L sind Präzisions-Durchflussregler, die aus hochwertigem Edelstahl 316L gefertigt und für Anwendungen mit ultrareinen Gasen konzipiert sind.

Im Gegensatz zu herkömmlichen Industriearmaturen werden UHP-Kugelhähne mit speziellen Fertigungsverfahren hergestellt, um das Kontaminationsrisiko zu minimieren. Ihre Innenflächen werden typischerweise elektropoliert, um eine extrem geringe Oberflächenrauheit zu erzielen und so die Ansammlung von Partikeln und die Gasadsorption zu reduzieren.

Zu den Hauptkomponenten eines UHP-Kugelhahns gehören:

Ventilkörper aus Edelstahl 316L
Kugel und Stiel aus Edelstahl
Hochleistungs-Dichtungsmaterialien
Präzisionsgefertigte Strömungskanäle
VCR- oder UHP-kompatible Anschlüsse
Mithilfe dieser Ventile können die Bediener den Gasfluss schnell starten, stoppen oder isolieren und gleichzeitig die Systemintegrität aufrechterhalten.

3. Warum Edelstahl 316L das bevorzugte Material ist
Die Materialauswahl ist einer der wichtigsten Faktoren bei Reinstgassystemen. Edelstahl 316L hat sich aufgrund seiner hervorragenden Kombination aus Korrosionsbeständigkeit, mechanischer Festigkeit und Reinheit zum Industriestandard entwickelt.

3.1 Überlegene Korrosionsbeständigkeit
Edelstahl 316L enthält Molybdän, was die Beständigkeit gegenüber korrosiven Chemikalien und aggressiven Gasen verbessert.

Im Vergleich zu herkömmlichen Edelstahlsorten bietet 316L einen besseren Schutz gegen:

Chloridkorrosion
Chemischer Angriff
Feuchtigkeitseinwirkung
Spezialgasreaktionen
Dadurch eignet es sich für den Umgang mit anspruchsvollen Prozessgasen, die in der Halbleiter- und Chemieindustrie eingesetzt werden.

3.2 Niedriger Kohlenstoffgehalt für verbesserte Haltbarkeit
Das „L“ in 316L steht für einen niedrigen Kohlenstoffgehalt. Diese Eigenschaft reduziert die Karbidausscheidung beim Schweißen und verbessert die Korrosionsbeständigkeit in den Schweißbereichen.

Bei komplexen Gasversorgungssystemen mit geschweißten Rohren und Komponenten trägt Edelstahl 316L zur langfristigen Zuverlässigkeit bei.

3.3 Hervorragende Reinigungsleistung
Für die Herstellung hochreiner Materialien werden Materialien benötigt, die keine unerwünschten Verunreinigungen einbringen.

Edelstahl 316L bietet folgende Eigenschaften:

Geringe Ausgasungseigenschaften
Hervorragende Oberflächenstabilität
Verringerte Partikelerzeugung
Kompatibilität mit ultrareinen Umgebungen
Diese Vorteile machen es ideal für Reinraumanwendungen in der Halbleiterindustrie.

4. Wichtigste Vorteile von UHP-Kugelhähnen aus Edelstahl 316L
4.1 Extrem geringe Leckageleistung
Die Verhinderung von Leckagen ist eine der wichtigsten Anforderungen an Gasversorgungssysteme.

Ein hochwertiges UHP-Kugelventil gewährleistet durch präzise Bearbeitung und fortschrittliche Dichtungstechnologie eine zuverlässige Abdichtung. Dadurch werden folgende Risiken minimiert:

Externes Gasleck
Interne Leckage
Kreuzkontamination
Prozessinstabilität
Bei gefährlichen oder teuren Spezialgasen ist eine ausgezeichnete Dichtungsleistung sowohl für die Sicherheit als auch für die Kostenkontrolle unerlässlich.

4.2 Hohe Reinheit und minimale Partikelerzeugung
Herkömmliche Industriearmaturen können aufgrund von Oberflächenfehlern, Korrosion oder mechanischem Verschleiß Partikel einbringen.

UHP-Kugelhähne werden mithilfe spezieller Verfahren hergestellt, wie zum Beispiel:

Präzisionsbearbeitung
Ultraschallreinigung
Elektropolieren
Reinraummontage
Helium-Leckprüfung
Diese Prozesse gewährleisten, dass das Ventil strenge Reinheitsanforderungen erfüllt.

Glatte Innenflächen reduzieren:

Partikelansammlung
Feuchtigkeitsspeicherung
Gasverunreinigung
Dies ist besonders wichtig für Halbleiterprozesse, bei denen mikroskopische Verunreinigungen die Leistungsfähigkeit der Bauelemente beeinträchtigen können.

4.3 Ausgezeichnete Durchflussregelung
Obwohl Kugelventile hauptsächlich für Absperranwendungen eingesetzt werden, bieten UHP-Kugelventile aufgrund ihrer Volldurchgangskonstruktion hervorragende Durchflusseigenschaften.

Die Vorteile umfassen:

geringer Druckverlust
Effizienter Gasdurchfluss
Reduzierte Turbulenzen
Verbesserte Systemreaktion
Dies trägt zur Aufrechterhaltung stabiler Prozessbedingungen in modernen Fertigungsanlagen bei.

4.4 Lange Lebensdauer und Zuverlässigkeit
Gasversorgungssysteme sind oft tausende Stunden im Dauerbetrieb. Häufiger Ventilwechsel kann zu längeren Ausfallzeiten und höheren Wartungskosten führen.

UHP-Kugelhähne aus Edelstahl 316L bieten folgende Eigenschaften:

Hohe mechanische Festigkeit
Hervorragende Verschleißfestigkeit
Stabile Dichtungsleistung
Lange Betriebszyklen
Ihre Langlebigkeit macht sie zu einer kostengünstigen Lösung für kritische industrielle Anwendungen.

5. Anwendungsbereiche von UHP-Kugelhähnen aus Edelstahl 316L
5.1 Halbleiterfertigung
Die Halbleiterindustrie ist der größte Anwendungsbereich für UHP-Gaskomponenten.

UHP-Kugelhähne finden breite Anwendung in:

Gasschränke
Gaspaneele
Anschlüsse der Prozessausrüstung
CVD-Systeme
Ätzausrüstung
ALD-Systeme
Sie tragen dazu bei, die für die moderne Halbleiterproduktion erforderliche Reinheit und Stabilität zu gewährleisten.

5.2 Pharmazeutische und biotechnologische Industrie
Die pharmazeutische Herstellung erfordert hochkontrollierte Umgebungen, in denen Verunreinigungen minimiert werden müssen.

UHP-Edelstahlkugelhähne werden eingesetzt in:

Saubere Gassysteme
Prozessgasversorgung
Sterile Fertigungsanlagen
Laborgasverteilung
Ihre Korrosionsbeständigkeit und Reinigungsfähigkeit machen sie geeignet für sensible Anwendungen.

5.3 Chemische Verarbeitung
In der chemischen Industrie werden häufig aggressive Gase und Chemikalien verwendet, die eine zuverlässige Durchflusskontrolle erfordern.

Kugelhähne aus Edelstahl 316L bieten folgende Vorteile:

Chemische Verträglichkeit
Sichere Isolierung
Reduzierter Wartungsaufwand
Sie werden häufig in speziellen Chemikalienfördersystemen und industriellen Gasanwendungen eingesetzt.

5.4 Forschungslabore
Moderne Forschungseinrichtungen benötigen eine präzise Gaskontrolle für Experimente und Analysegeräte.

Anwendungen:

Vakuumsysteme
Gaschromatographie
Ausrüstung für die Materialforschung
Laborgasverteilungsnetze
UHP-Kugelhähne gewährleisten eine gleichmäßige und kontaminationsfreie Gasversorgung.

6. Fertigungsanforderungen für UHP-Kugelhähne
Die Herstellung hochwertiger UHP-Kugelhähne aus Edelstahl 316L erfordert fortschrittliche Fertigungstechnologien und eine strenge Qualitätskontrolle.

Zu den wichtigsten Fertigungsprozessen gehören:

Präzisionsbearbeitung
Hochpräzise CNC-Bearbeitung gewährleistet:

Richtige Ventilabmessungen
Glatte Innenflächen
Zuverlässige Dichtleistung
Elektropolieren
Durch Elektropolieren wird die Qualität der inneren Oberfläche verbessert, indem mikroskopische Unvollkommenheiten entfernt werden.

Vorteile sind:

Geringere Oberflächenrauheit
Verbesserte Korrosionsbeständigkeit
Reduziertes Kontaminationsrisiko
Saubere Montage
UHP-Ventile müssen in kontrollierten Umgebungen montiert werden, um Verunreinigungen zu vermeiden.

Hersteller verwenden normalerweise:

Reinraummontage
Partikelkontrollverfahren
Spezielle Reinigungsverfahren
Dichtigkeitsprüfung
Professionelle Hersteller von UHP-Ventilen führen strenge Tests durch, darunter:

Helium-Leckprüfung
Druckprüfung
Funktionsprüfung
Diese Tests bestätigen die Zuverlässigkeit des Ventils vor dem Einbau.

7. Vergleich von UHP-Kugelhähnen mit Standard-Industriearmaturen
Standard-Kugelhähne eignen sich zwar für allgemeine industrielle Anwendungen, können aber die Anforderungen von Reinstwassersystemen nicht erfüllen.

Funktion Standardkugelhahn UHP 316L Edelstahl-Kugelhahn
Material Allgemeiner Edelstahl oder Legierung Hochwertiger Edelstahl 316L
Oberflächenfinish Standardbearbeitung Elektropolierte Oberfläche
Sauberkeit Allgemeines Industrieniveau Halbleiterqualität
Leckagekontrolle Standarddichtung Extrem geringe Leckageleistung
Partikelkontrolle Begrenzt Extrem geringe Partikelerzeugung
Anwendung Allgemeine Flüssigkeiten Hochreine Gase
Für kritische Gasversorgungsanwendungen bieten UHP-Ventile eine deutlich höhere Leistung und Zuverlässigkeit.

8. So wählen Sie das richtige UHP-Kugelventil aus Edelstahl 316L aus
Bei der Auswahl eines UHP-Kugelhahns für ein Gasversorgungssystem sollten Ingenieure mehrere Faktoren berücksichtigen:

Gaskompatibilität
Das Ventilmaterial und die Dichtungsmaterialien müssen mit dem Prozessgas kompatibel sein.

Druckstufe
Das Ventil muss den erforderlichen Betriebsdruck und die Sicherheitsanforderungen erfüllen.

Verbindungstyp
Gängige Verbindungsoptionen sind:

VCR-Anschlüsse
Rohrschweißverbindungen
Stirndichtungsfittings
Oberflächenfinish
Für Anwendungen in der Halbleiterindustrie ist eine geringe Oberflächenrauheit unerlässlich, um Verunreinigungen zu vermeiden.

Zertifizierung und Prüfung
Zuverlässige Lieferanten sollten Folgendes bieten:

Materialzertifikate
Dichtigkeitsprüfungsberichte
Schallplatten reinigen
Dokumentation der Qualitätsprüfung
9. Die Zukunft der UHP-Gasregelungstechnologie
Mit dem Fortschritt der Halbleitertechnologie hin zu kleineren Prozessknoten und leistungsfähigeren Bauelementen werden die Anforderungen an die Gaszufuhr immer anspruchsvoller.

Zu den zukünftigen Trends gehören:

Höhere Reinheitsanforderungen
Fortgeschrittenere Automatisierung
Verbesserte Ventilüberwachung
Längere Wartungsintervalle
Intelligente Gasmanagementsysteme
Kugelhähne aus UHP-Edelstahl 316L werden auch weiterhin eine entscheidende Rolle bei der Unterstützung von Fertigungstechnologien der nächsten Generation spielen.


Fazit
Kugelhähne aus hochfestem Edelstahl 316L sind in modernen Gasversorgungssystemen unverzichtbare Komponenten, da sie die von fortschrittlichen Industrien geforderte Reinheit, Zuverlässigkeit und Leistung bieten. Ihre korrosionsbeständige Konstruktion aus 316L, die ultrareine Oberflächenbehandlung, die geringe Leckage und die lange Lebensdauer machen sie ideal für die Halbleiterfertigung, die pharmazeutische Verarbeitung, chemische Anwendungen und Laborsysteme.

Da Fertigungsprozesse immer präziser werden und die Kontaminationskontrolle zunehmend an Bedeutung gewinnt, bleiben hochwertige UHP-Kugelhähne eine grundlegende Lösung für ein sicheres und effizientes Gasmanagement.

Die Wahl eines zuverlässigen Herstellers von UHP-Ventilen mit fortschrittlichen Bearbeitungsmöglichkeiten, strenger Qualitätskontrolle und Produktionsstandards auf Halbleiterniveau ist unerlässlich für den Aufbau zuverlässiger Reinstgasversorgungssysteme.
