Hochentwickelte Druckregelungsfelder für Hochreinigkeits-Gasverteilungssysteme

{{{sourceTextContent.subTitle}}}

Hochentwickelte Druckregelungsfelder für Hochreinigkeits-Gasverteilungssysteme

{{{sourceTextContent.description}}}

In der Halbleiterfertigung, der pharmazeutischen Produktion, der Biotechnologie, der Luft- und Raumfahrt sowie anderen hochmodernen Industriezweigen steigt die Nachfrage nach Gasverteilungssystemen mit ultrahoher Reinheit (UHP) kontinuierlich an. Da die Fertigungsprozesse immer präziser werden, können bereits geringfügige Schwankungen beim Gasdruck, Verunreinigungen oder Durchflussinstabilitäten die Produktqualität, die Prozesseffizienz und die Betriebssicherheit erheblich beeinträchtigen.

Hochentwickelte Druckregelpaneele sind wesentliche Komponenten in Gasverteilungssystemen für hochreine Gase, da sie eine präzise Druckregelung, ein zuverlässiges Gasmanagement und eine kontaminationsfreie Gasversorgung gewährleisten. Diese technisch ausgereiften Systeme integrieren Hochleistungsregler, Ventile, Drucksensoren, Filterkomponenten und Überwachungstechnologien, um eine stabile Gasversorgung für kritische Anwendungen sicherzustellen.

Moderne Druckregelpaneele sind nicht einfach nur Druckregelgeräte. Es handelt sich um intelligente Gasmanagementlösungen, die darauf ausgelegt sind, die strengen Anforderungen von Halbleiterfabriken, Reinraumanlagen, Forschungslabors und industriellen Gasanwendungen zu erfüllen, bei denen Reinheit, Präzision und Sicherheit von entscheidender Bedeutung sind.

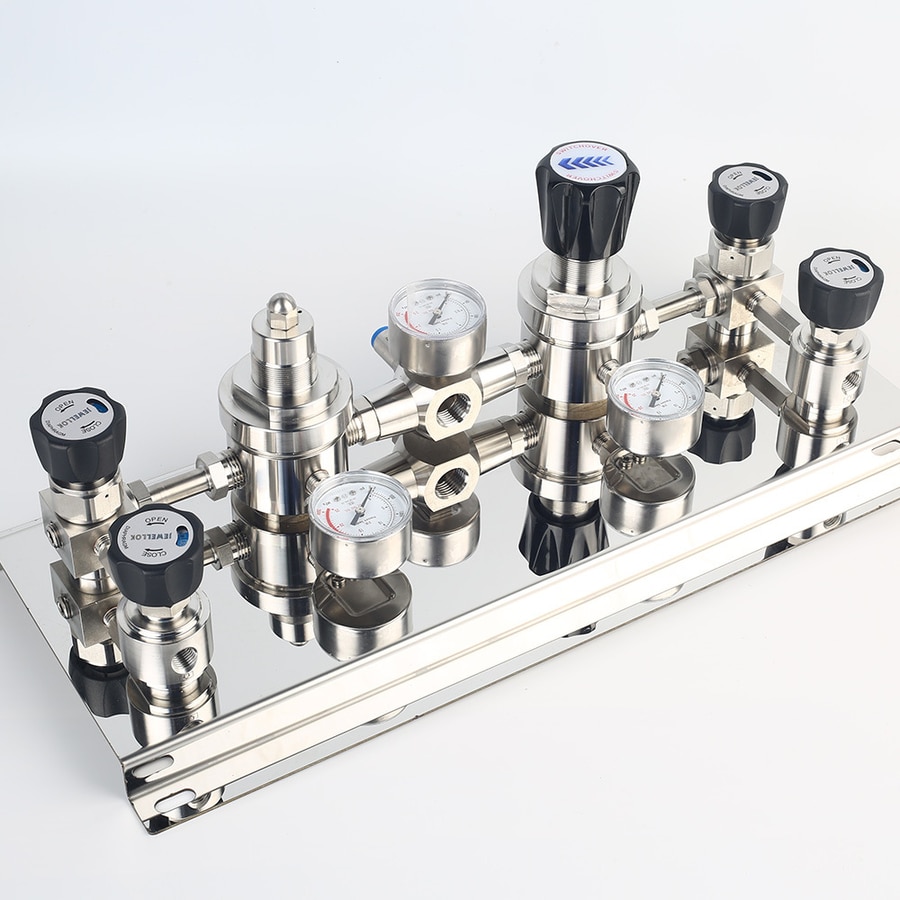

Was ist ein Druckregelpult?
Ein Druckregelpult ist eine spezialisierte Gasaufbereitungsanlage, die dazu dient, Hochdruckgase zu reduzieren, zu regeln, zu überwachen und von den Versorgungsquellen an nachgeschaltete Prozessanlagen zu verteilen.

In einem typischen Verteilungssystem für hochreine Gase werden die Gase unter hohem Druck in Flaschen, Großtanks oder Gasversorgungssystemen gespeichert. Vor dem Eintritt in die Prozessanlagen muss der Gasdruck präzise reduziert und geregelt werden, um spezifische Prozessanforderungen zu erfüllen.

Ein Druckregelpult erfüllt mehrere wichtige Funktionen:

Druckminderung von Hochdruckgasen
Stabile Druckregelung im nachgeschalteten Bereich
Gasdurchflussmanagement
Leckageverhinderung
Gasreinigung und -filtration
Echtzeit-Drucküberwachung
Sichere Gasabsperrung und Wartung
Im Gegensatz zu herkömmlichen industriellen Druckreglern werden Hochreinheits-Druckregelpanels unter strenger Materialauswahl, präziser Bearbeitung und fortschrittlichen Reinigungsprozessen hergestellt, um Partikelbildung und chemische Verunreinigungen zu verhindern.

Bedeutung von Druckregelmodulen in Hochreinheitsgassystemen
Anwendungen mit Hochreinheitsgasen erfordern äußerst stabile Betriebsbedingungen. Halbleiterprozesse wie die chemische Gasphasenabscheidung (CVD), die Atomlagenabscheidung (ALD), das Ätzen und die Ionenimplantation sind auf eine präzise Gaszufuhr angewiesen.

Geringe Druckschwankungen können folgende Folgen haben:

Instabile Abscheidungsdicke
Ungleichmäßige Waferbearbeitung
Geringere Produktionsausbeute
Prozessunterbrechungen
Schäden an den Anlagen
Moderne Druckregelpanels tragen dazu bei, einen konstanten Gasdruck und -durchfluss aufrechtzuerhalten, und stellen sicher, dass die Fertigungsanlagen die Gase unter optimierten Bedingungen erhalten.

Für Halbleiteranwendungen erfordern Gase wie Stickstoff, Argon, Wasserstoff, Sauerstoff, Silan, Ammoniak und spezielle Prozessgase extrem saubere Zufuhrsysteme. Jede Verunreinigung durch interne Komponenten kann sich direkt auf die Leistung der Bauelemente auswirken.

Daher müssen Druckregelpanels Folgendes gewährleisten:

Extrem hohe Reinheit
Geringes Innenvolumen
Minimale Partikelbildung
Hervorragende Dichtheit
Hohe Korrosionsbeständigkeit
Lange Lebensdauer
Wichtige Komponenten moderner Druckregelpanels
1. Hochreine Druckregler
Der Druckregler ist die Kernkomponente eines Druckregelpanels. Er reduziert den Eingangsgasdruck auf einen stabilen Ausgangsdruck, der für nachgeschaltete Prozesse geeignet ist.

Hochentwickelte Regler, die in UHP-Gassystemen zum Einsatz kommen, zeichnen sich typischerweise durch folgende Merkmale aus:

Edelstahlkonstruktion
Messtechnik mit Metallmembran
Hohe Druckgenauigkeit
Geringe Leckraten
Hervorragende Wiederholgenauigkeit
Regler mit Metallmembran werden häufig bevorzugt, da sie die Gasverunreinigung im Vergleich zu Ausführungen mit Elastomerdichtungen minimieren.

Für Halbleiteranwendungen werden Regler häufig aus Edelstahl 316L mit elektropolierten Innenflächen gefertigt, um die Korrosionsbeständigkeit zu verbessern und die Partikelablagerung zu verringern.

2. Ultrahochreine Ventile
Hochleistungsventile sind für die Steuerung der Gasabsperrung und des Gasdurchflusses in Druckregelpanels von entscheidender Bedeutung.

Zu den gängigen Ventiltypen gehören:

Membranventile
UHP-Membranventile werden aufgrund ihrer hervorragenden Dichtungsleistung und ihres Designs mit geringem Totvolumen häufig in Halbleiter-Gassystemen eingesetzt.

Zu den Vorteilen zählen:

Minimales Kontaminationsrisiko
Hohe Lebensdauer
Hervorragende Dichtungsleistung
Geeignet für korrosive Gase
Kugelhähne
UHP-Kugelhähne aus Edelstahl werden häufig für Absperranwendungen eingesetzt, bei denen eine zuverlässige Absperrleistung erforderlich ist.

Zu den typischen Merkmalen gehören:

Gehäuse aus Edelstahl 316L
VCR-Anschlüsse
Hochdrucktauglichkeit
Geringe Leckagerate
3. Drucksensoren und Überwachungssysteme
Moderne Druckregelpaneele integrieren elektronische Drucküberwachungsgeräte, um Systeminformationen in Echtzeit bereitzustellen.

Drucksensoren ermöglichen es dem Bedienpersonal, Folgendes zu überwachen:

Gasversorgungsdruck
Auslassdruck
Systemabweichungen
Druckschwankungen
Fortschrittliche Systeme können über folgende Wege mit Fabrikautomationsplattformen verbunden werden:

SPS-Steuerung
Industrielle Kommunikationsnetzwerke
Fernüberwachungssysteme
Dies verbessert die Transparenz im Betrieb und ermöglicht vorbeugende Wartungsmaßnahmen, bevor Ausfälle auftreten.

4. Filtersysteme
Die Kontrolle von Gasverunreinigungen ist ein zentrales Anliegen bei Hochreinheitsanwendungen.

Druckregelpaneele können Folgendes umfassen:

Partikelfilter
Metallfilter
Gasreinigungsmodule
Eine hocheffiziente Filterung trägt dazu bei, Folgendes zu entfernen:

Metallpartikel
Fertigungsrückstände
Feuchtigkeitsverunreinigungen
Fremdstoffe
Bei Halbleiterprozessen wirkt sich die Filterleistung direkt auf die Waferqualität und die Produktionszuverlässigkeit aus.

5. Hochreine Rohrleitungen und Fittings
Die interne Rohrleitungsführung eines Druckregelmoduls spielt eine wichtige Rolle bei der Aufrechterhaltung der Gasreinheit.

Zu den gängigen Materialien gehören:

316L-Edelstahlrohre
Elektropolierte Oberflächen
VCR-Fittings
Orbitalschweißverbindungen
Hochwertige Schlauchsysteme reduzieren:

Oberflächenverunreinigungen
Gasadsorption
Leckagerisiken
Die richtige Schweißtechnik ist besonders wichtig, da mangelhafte Schweißnähte Partikelquellen bilden und die Zuverlässigkeit des Systems beeinträchtigen können.

Fortschrittliche Konstruktionsmerkmale moderner Druckregelpaneele
Konstruktion für ultrahohe Reinheit
Moderne Druckregelpaneele werden gemäß strenger Reinheitsanforderungen konstruiert.

Zu den Fertigungsprozessen gehören typischerweise:

Präzisionsbearbeitung
Ultraschallreinigung
Chemische Reinigung
Elektropolieren
Montage im Reinraum
Helium-Dichtheitsprüfung
Diese Prozesse stellen sicher, dass das Endsystem anspruchsvolle Reinheitsstandards erfüllt.

Kompaktes, modulares Design
Moderne Fertigungsanlagen erfordern flexible Gasverteilungslösungen. Modulare Druckregelpaneele bieten Vorteile wie:

Einfache Installation
Platzoptimierung
Vereinfachte Wartung
Individuelle Konfigurationsmöglichkeiten
Hersteller können die Paneele entsprechend unterschiedlicher Gasarten, Druckbereiche, Durchflussanforderungen und Anlagenlayouts auslegen.

Automatisierte Druckregelungstechnologie
Automatisierung gewinnt in modernen Fertigungsumgebungen zunehmend an Bedeutung.

Intelligente Druckregelpaneele können Folgendes umfassen:

Automatische Ventile
Digitale Druckregler
SPS-basierter Betrieb
Fernalarmsysteme
Datenerfassungsfunktionen
Diese Funktionen verbessern:

Prozesskonsistenz
Bedienersicherheit
Produktionseffizienz
Anwendungsbereiche von Hochreinheits-Druckregelpanels
Halbleiterfertigung
Die Halbleiterindustrie ist einer der größten Abnehmer fortschrittlicher Druckregelpanels.

Zu den Anwendungsbereichen gehören:

Gasschränke
Ätzsysteme
Abscheidungsanlagen
Lithografieprozesse
Ionenimplantationssysteme
Eine präzise Gasdruckregelung trägt dazu bei, stabile Bedingungen bei der Halbleiterfertigung aufrechtzuerhalten.

Pharmazeutische und biotechnologische Industrie
Die pharmazeutische Produktion erfordert streng kontrollierte Gasumgebungen.

Druckregelungsschaltanlagen werden eingesetzt für:

Gasverteilung in Reinräumen
Laborgassysteme
Prozessgasversorgung
Sterilisationsanwendungen
Hochreine Materialien und hygienische Konstruktionen tragen dazu bei, Kontaminationen zu verhindern.

Forschungslabore
Wissenschaftliche Forschungseinrichtungen nutzen Druckregelpaneele für:

Analysegeräte
Vakuumsysteme
Experimentelle Gasversorgung
Spezialgasanwendungen
Eine genaue Druckregelung gewährleistet zuverlässige Versuchsergebnisse.

Solar- und Displayfertigung
Dünnschicht-Solarmodule und Displaytechnologien erfordern kontrollierte Gasumgebungen.

Druckregelpanele unterstützen Prozesse wie:

Plasmabehandlung
Dünnschichtabscheidung
Chemische Verarbeitung
Eine stabile Gasversorgung verbessert die Konsistenz der Fertigung und die Produktleistung.

Vorteile des Einsatzes moderner Druckregelpanele
Verbesserte Prozessstabilität
Eine stabile Druckregelung gewährleistet eine gleichmäßige Gasversorgung der Fertigungsanlagen und reduziert Prozessschwankungen.

Erhöhte Sicherheit
Integrierte Ventile, Sensoren und Überwachungssysteme tragen dazu bei, Gaslecks und abnormale Betriebsbedingungen zu verhindern.

Geringeres Kontaminationsrisiko
Hochreine Materialien und fortschrittliche Fertigungsverfahren minimieren Kontaminationsquellen.

Geringerer Wartungsaufwand
Zuverlässige Komponenten und modulare Bauweise vereinfachen die Wartung und verlängern die Lebensdauer der Anlagen.

Gesteigerte Produktionseffizienz
Eine optimierte Gasversorgung reduziert Ausfallzeiten und verbessert die Gesamtproduktivität in der Fertigung.

So wählen Sie das richtige Druckregelmodul aus
Bei der Auswahl des richtigen Druckregelmoduls müssen mehrere technische Faktoren berücksichtigt werden.

Kompatibilität mit der Gasart
Verschiedene Gase weisen unterschiedliche chemische Eigenschaften auf. Die Materialien müssen entsprechend den Gaseigenschaften ausgewählt werden.

Für korrosive Gase empfehlen Hersteller möglicherweise:

Spezialedelstähle
Korrosionsbeständige Beschichtungen
Fortschrittliche Dichtungstechnologien
Druckanforderungen
Wichtige Parameter sind:

Maximaler Eingangsdruck
Erforderlicher Ausgangsdruck
Druckgenauigkeit
Durchflusskapazität
Die Konstruktion des Panels muss den spezifischen Prozessanforderungen entsprechen.

Reinheitsanforderungen
Anwendungen mit ultrahoher Reinheit erfordern:

Elektropolierte Komponenten
Leckagearme Verbindungen
Montage im Reinraum
Hochwertige Prüfverfahren
Anforderungen an die Automatisierung
Moderne Anlagen erfordern unter Umständen:

Digitale Überwachung
Automatische Steuerung
Fernkommunikation
Integration von Prozessdaten
Für komplexe Anwendungen ist die Auswahl eines Lieferanten mit der Fähigkeit zur technischen Anpassung wichtig.

Zukünftige Trends in der Druckregelungstechnik
Da die Industrie weiterhin auf kleinere Halbleiterknoten und fortschrittlichere Fertigungsprozesse zusteuert, werden sich auch die Druckregelsysteme weiterentwickeln.

Zu den zukünftigen Entwicklungen gehören:

Intelligentes Gasmanagement
Künstliche Intelligenz und industrielle IoT-Technologien werden vorausschauende Wartung und intelligente Gasoptimierung ermöglichen.

Höhere Reinheitsstandards
Fortschrittliche Halbleiterprozesse erfordern noch geringere Verunreinigungswerte und verbesserte Materialtechnologien.

Kompaktere Systeme
Die Hersteller werden weiterhin kleinere, effizientere Gasregelungslösungen für moderne Fertigungsanlagen entwickeln.

Verbesserte Sicherheitsintegration
Zukünftige Systeme werden fortschrittliche Sensoren, Automatisierung und Sicherheitssteuerungen kombinieren, um die Betriebssicherheit zu verbessern.

Die 10 besten Hersteller von Kugelhähnen aus Edelstahl 316L in Thailand
Die 10 besten Hersteller von Kugelhähnen aus 316L-Edelstahl in Thailand
Fazit
Fortschrittliche Druckregelpaneele sind entscheidende Komponenten in modernen Hochreinheits-Gasverteilungssystemen. Sie bieten präzise Druckregelung, Verunreinigungskontrolle, Sicherheitsmanagement und zuverlässige Gasversorgung für Branchen, in denen Leistung und Genauigkeit unerlässlich sind.

Von der Halbleiterfertigung über die pharmazeutische Produktion bis hin zur wissenschaftlichen Forschung tragen hochwertige Druckregelpaneele dazu bei, stabile Fertigungsprozesse und eine verbesserte Produktqualität zu gewährleisten.

Mit fortschrittlichen Materialien, intelligenten Überwachungstechnologien und maßgeschneiderten technischen Lösungen werden Druckregelpaneele der nächsten Generation auch weiterhin die Entwicklung sauberer, sicherer und effizienterer Industriegassysteme weltweit unterstützen.

Für Unternehmen, die zuverlässige Lösungen für hochreine Gase suchen, ist die Wahl eines erfahrenen Herstellers von Druckregelpanels mit Fachwissen in den Bereichen UHP-Gassysteme, Präzisionskomponenten und maßgeschneiderte technische Lösungen entscheidend für den langfristigen betrieblichen Erfolg.

Weitere Informationen zu fortschrittlichen Druckregelpanels für Hochreinheits-Gasverteilungssysteme finden Sie auf der Website von Jewellok unter https://www.jewellok.com/.
