Warum führende Unternehmen Membranventile mit ultrahoher Reinheit wählen

Warum führende Unternehmen Membranventile mit ultrahoher Reinheit wählen

In der schnelllebigen Welt der modernen Industrie, wo Präzision, Reinheit und Zuverlässigkeit unerlässlich sind, haben sich Membranventile mit ultrahoher Reinheit (UHP) als unverzichtbare Komponenten etabliert. Diese Spezialventile sind für den Umgang mit Flüssigkeiten und Gasen mit minimalem Kontaminationsrisiko ausgelegt und somit ein Eckpfeiler in Branchen wie Halbleiter, Pharma, Biotechnologie und Chemie. Doch warum entscheiden sich führende Unternehmen – globale Konzerne wie Intel, Pfizer und Samsung – immer wieder für diese Ventile und nicht für Alternativen? Die Antwort liegt in ihren Kernvorteilen: unübertroffene Reinheitsgarantie, robuste Langlebigkeit, präzise Steuerung und kosteneffizienter Betrieb. Angesichts der steigenden Anforderungen an Effizienz und regulatorische Konformität zeichnen sich UHP-Membranventile durch ihre Fähigkeit aus, Risiken zu minimieren, die andernfalls zu kostspieligen Ausfallzeiten oder Produktfehlern führen könnten.

Die Nachfrage nach UHP-Membranventilen steigt rasant. Der Markt soll von 2026 bis 2033 mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 8.12 % wachsen und dank Fortschritten in der Halbleiterfertigung und der biopharmazeutischen Produktion ein signifikantes Marktwachstum erreichen. Dieses Wachstum spiegelt nicht nur die technologische Entwicklung wider, sondern auch die strategische Entscheidung führender Unternehmen, in Anlagen zu investieren, die ihre operative Exzellenz unterstützen. In diesem Artikel beleuchten wir die Kernwerte von UHP-Membranventilen und untersuchen deren Konstruktion, Vorteile, Anwendungsbereiche sowie die Gründe, warum Top-Unternehmen ihnen Priorität einräumen. Durch die Analyse dieser Aspekte zeigen wir auf, wie diese Ventile zu Wettbewerbsvorteilen beitragen und Produktintegrität sowie Prozessoptimierung in risikoreichen Umgebungen gewährleisten.

UHP-Membranventile funktionieren im Prinzip nach einem einfachen, aber genialen Grundprinzip: Eine flexible Membran trennt den Fluidweg von den mechanischen Komponenten des Ventils und verhindert so Verunreinigungen bei gleichzeitig präziser Durchflussregelung. Diese Bauweise hat sich von einfachen Industrieventilen zu hochentwickelten UHP-Varianten weiterentwickelt, die Materialien wie Edelstahl 316L und PTFE (Polytetrafluorethylen) verwenden, um höchste Reinheitsanforderungen zu erfüllen. Bei näherer Betrachtung wird deutlich, dass der Einsatz dieser Ventile nicht nur eine technische Entscheidung ist, sondern für Unternehmen, die in innovationsgetriebenen Märkten führend bleiben wollen, eine geschäftliche Notwendigkeit darstellt.

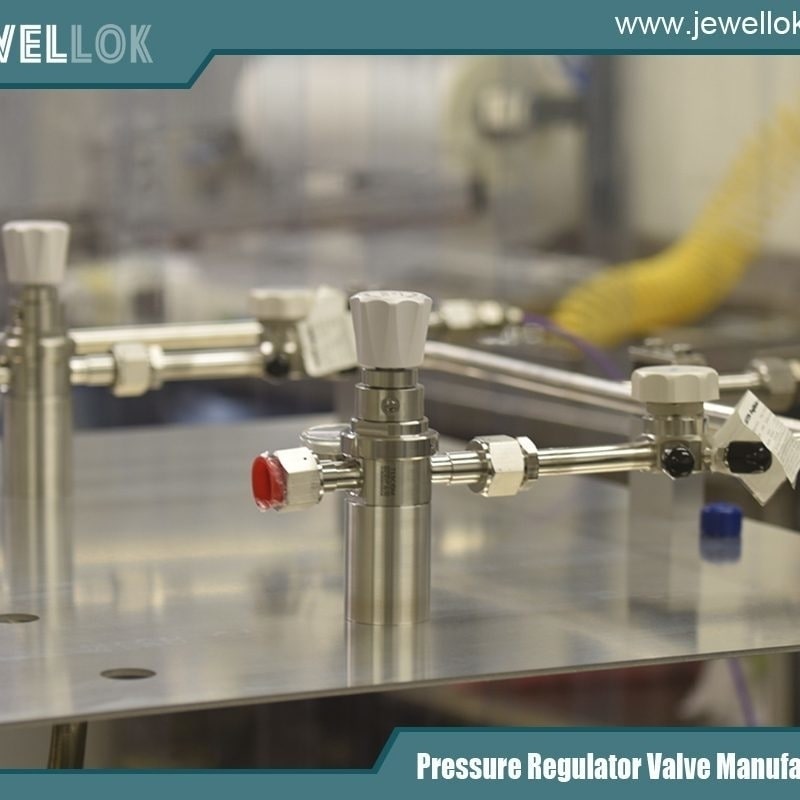

Anwendung eines Druckreglers für ultrahochreine Gase
Anwendung eines Druckreglers für ultrahochreine Gase


Was sind Membranventile mit ultrahoher Reinheit?

Membranventile mit ultrahoher Reinheit sind spezielle Durchflussregler für Umgebungen, in denen selbst Spuren von Verunreinigungen ganze Prozesse beeinträchtigen können. Im Gegensatz zu herkömmlichen Ventilen, deren Dichtungen oder Packungen mit der Zeit verschleißen und Partikel einbringen können, verwenden Membranventile eine elastische Membran – typischerweise aus Elastomeren wie EPDM oder PTFE –, um das Prozessmedium vom Stellantrieb und der Ventilhaube zu trennen. Diese Trennung verhindert jeglichen Metall-auf-Metall-Kontakt im Fluidweg und minimiert so die Partikelbildung und das Risiko von Leckagen.

Der Kernmechanismus besteht aus einem Wehr oder Sattel im Ventilkörper, gegen den die Membran drückt, um den Durchfluss zu gewährleisten. Bei Betätigung – manuell, pneumatisch oder elektrisch – biegt sich die Membran, um den Durchflussweg zu öffnen oder zu schließen und so auch bei niedrigem Druck eine absolut dichte Abdichtung zu erreichen. UHP-Varianten gehen noch einen Schritt weiter: Sie verfügen über elektropolierte Oberflächen mit einer mittleren Rauheit (Ra) von nur 10 µin, schwefelarmen Edelstahl für optimale Schweißbarkeit und sind Helium-Leckageprüfungen bis zu Durchflussraten unter 1 × 10⁻⁹ scc/sec unterzogen. Dank dieser Eigenschaften eignen sie sich für den Umgang mit Reinstwasser, Spezialgasen und korrosiven Chemikalien, ohne dass Verunreinigungen eingebracht werden.

Die Typen von UHP-Membranventilen variieren je nach Anwendung. So sind beispielsweise Membranventile mit großem Durchfluss (BDVs) für die Gasversorgung von Halbleiteranlagen mit hohem Durchfluss optimiert, während integrierte Absperrventile wie z. B. Null-Statik-Anwendungspunkte Toträume in pharmazeutischen Systemen minimieren. Hersteller wie Swagelok bieten die DF-Serie mit hohem Durchfluss für geradlinige Betätigung an, und Parker stellt die Veriflo BDV-Serie für UHP-Gassysteme bereit. Die Größen reichen von 0.25 Zoll bis 4 Zoll, mit Nenndrücken bis zu 150 psig und Temperaturen bis zu 300 °F, je nach Modell.

In der Pharmaindustrie zeichnen sich Ventile wie die Pure-Flo- und EnviZion-Serien von ITT durch werkzeuglose Wartung und Temperaturkompensationssysteme aus, die die Dichtheit während Sterilisationszyklen gewährleisten. Diese Innovationen reduzieren die Membranwechselzeit von 23 auf nur 3 Minuten und erhöhen so die Anlagenverfügbarkeit. Insgesamt erfüllen UHP-Membranventile Normen wie ASME BPE, USP Klasse VI und FDA 21 CFR und gewährleisten damit die Einhaltung der strengen Anforderungen von Reinräumen und aseptischen Umgebungen.





Kernwerteanalyse

Die Kernwerte von UHP-Membranventilen basieren auf fünf Säulen: Reinheitsgarantie, Zuverlässigkeit, präzise Steuerung, geringer Wartungsaufwand und Einhaltung gesetzlicher Vorschriften. Diese Eigenschaften bewältigen nicht nur technische Herausforderungen, sondern bieten auch konkrete Geschäftsvorteile und erklären so ihre Beliebtheit bei führenden Unternehmen.

Hohe Reinheit und Vermeidung von Verunreinigungen
Das zentrale Merkmal von UHP-Membranventilen ist ihre Fähigkeit, die Reinheit des Mediums zu gewährleisten. Die Membran dient als Barriere und verhindert den Kontakt des Prozessmediums mit den mechanischen Teilen. Dadurch werden Verunreinigungen wie Rost oder Abriebpartikel vermieden. In der Halbleiterindustrie, wo bereits wenige Atome Verunreinigungen Mikrochips zerstören können, verwenden Ventile wie die BDV-Serie von Parker elektropolierten Edelstahl 316L und PCTFE, um die für die Gaszufuhr erforderlichen Reinheitsgrade zu erreichen. Dies führt zu Leckraten unterhalb der Nachweisgrenze und sichert somit die Ausbeute.

In der Pharmaindustrie verhindern selbstentleerende Konstruktionen und minimale Kontaktflächen die Ansammlung von Bakterien und unterstützen so die CIP- (Clean-in-Place) und SIP-Verfahren (Sterilize-in-Place). Beispielsweise ist das iComLine 3/2-Wege-Membran-Kugelventil von GEMÜ speziell für Reinstmedienanwendungen entwickelt und reduziert Toträume auf ein L/D-Verhältnis von 2:1 gemäß ASME BPE-Standard. Dieser zentrale Vorteil trägt direkt zur Produktsicherheit bei, wie etwa bei Wasser-für-Injektionslösungen (WFI), wo Verunreinigungen zu Produktrückrufen führen können.

Zuverlässigkeit und Haltbarkeit
UHP-Membranventile sind für den Einsatz unter rauen Bedingungen und eine lange Lebensdauer ausgelegt. Werkstoffe wie Hastelloy C-276 oder AL6XN sind korrosionsbeständig gegenüber aggressiven Chemikalien und verlängern so die Lebensdauer.

Pneumatische Modelle, wie beispielsweise die von Superlok, verfügen über hochbelastbare Membranen, die Millionen von Schaltvorgängen ohne Ausfall überstehen. In der Bioprozesstechnik nutzen die EnviZion-Ventile von ITT eine aktive Dichtungstechnologie, die die Dichtheit auch bei Temperaturwechseln aufrechterhält und Leckagen während wiederholter SIP-Zyklen bis zu 302 °C verhindert.

Diese Zuverlässigkeit minimiert ungeplante Ausfallzeiten, ein entscheidender Faktor für Unternehmen, in denen Produktionsstillstände Millionen kosten können. Fallstudien in Halbleiterfabriken zeigen, dass BDVs die Austauschhäufigkeit reduzieren und die Gesamtsystemrobustheit verbessern.

Präzise Durchflusskontrolle
Diese Ventile zeichnen sich durch ihre präzise Drosselung und Ein-/Ausschaltsteuerung aus und erreichen Durchflusskoeffizienten (Cv) von bis zu 2.8 für Anwendungen mit hohem Volumenstrom. Stellungsregler wie der VSP+ von ITT ermöglichen eine fein abgestimmte Regelung, ideal für die Dosierung in der Pharmaindustrie oder die Gasmischung in der Halbleiterindustrie. Diese Präzision gewährleistet gleichbleibende Prozessparameter, steigert die Effizienz und reduziert Abfall.

Geringer Wartungsaufwand und Kosteneffizienz
Die Wartung wird durch die von oben zugängliche Konstruktion vereinfacht, die eine Inline-Wartung ohne Demontage ermöglicht. Der werkzeuglose Haubenwechsel von EnviZion reduziert die Arbeitskosten um 90 %. Dies senkt langfristig die Gesamtbetriebskosten und ist daher besonders attraktiv für Unternehmen mit Fokus auf schlanke Prozesse.

Konformität und Standards
Die Einhaltung globaler Standards ist unerlässlich. Ventile von Herstellern wie Alfa Laval und Georg Fischer erfüllen die Anforderungen von FDA, USP und ATEX und erleichtern so die Validierung in regulierten Branchen. Die vollständige Rückverfolgbarkeit durch zertifizierte Werksprüfberichte (CMTRs) unterstützt Audits und hilft Unternehmen, Compliance-Probleme zu vermeiden.





Anwendungen in Schlüsselindustrien

UHP-Membranventile finden in verschiedenen Branchen einen entscheidenden Einsatz und werden auf spezifische Bedürfnisse zugeschnitten.

Halbleiter
In der Chipfertigung steuern Ventile Reinstgase wie Silan und Ammoniak. Führende Unternehmen wie TSMC setzen in Gaskammern und Verteilerkästen auf die Reinstgasmodelle von Swagelok, um Defekte zu vermeiden. Zu den Vorteilen zählen hohe Reinheit und Leckagefreiheit, was sich direkt auf die Ausbeute auswirkt.

Pharmazie und Biotechnologie
In der Arzneimittelproduktion werden Ventile für WFI, Pufferlösungen und Zellkulturen eingesetzt. Pfizer und Novartis vertrauen auf ITTs Pure-Flo für aseptische Prozesse und reduzieren so die Kontamination in Bioreaktoren und Filtrationsanlagen. In der Biotechnologie schützen Ventile mit niedrigem Ferritgehalt empfindliche Medien.

Lebensmittel und Getränke
Die selbstentleerenden Konstruktionen von INOX-TEK verhindern Verderb in aseptischen Abfüllanlagen. Unternehmen wie Coca-Cola setzen sie zur hygienischen Flüssigkeitskontrolle ein.

Chemikalien
Korrosionsbeständige Ventile von Parker bewältigen aggressive Flüssigkeiten und gewährleisten so die Sicherheit in Anlagen, die von Dow oder BASF betrieben werden.

ph.parker.com





Warum Top-Unternehmen sie wählen

Führende Unternehmen entscheiden sich aufgrund ihres nachgewiesenen ROI für Membranventile mit ultrahoher Reinheit (UHP) . In der Halbleiterindustrie ermöglichen sie eine höhere Gerätezuverlässigkeit, in der Pharmaindustrie gewährleisten sie die Patientensicherheit. Führende Hersteller wie Swagelok, Parker und ITT bieten maßgeschneiderte Lösungen mit globalem Support. Marktführer berichten von reduzierten Validierungskosten und gesteigerter Produktivität. Allein der Markt für Membranventile in der Halbleiterindustrie wird bis 2031 voraussichtlich ein Volumen von 733.8 Millionen US-Dollar erreichen. Letztendlich tragen diese Ventile zu den Unternehmenszielen Innovation, Nachhaltigkeit und Risikominimierung bei.

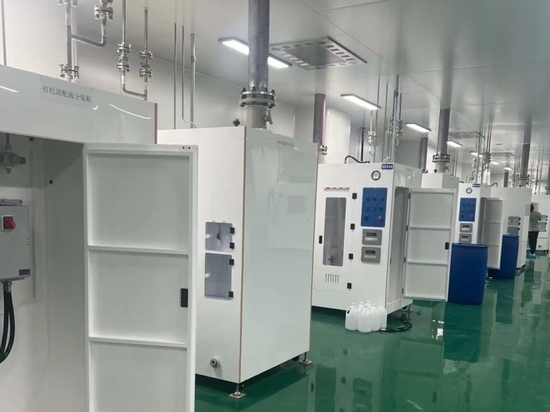

Anwendung eines Druckreglers für ultrahochreine Gase
Anwendung eines Druckreglers für ultrahochreine Gase


Fazit

UHP-Membranventile stellen die Spitze der Fluidtechnik dar und werden von führenden Unternehmen aufgrund ihrer zentralen Werte, die den operativen Erfolg fördern, eingesetzt. Mit der Weiterentwicklung der Branchen wird ihre Bedeutung weiter zunehmen und noch höhere Effizienz und Reinheitsstandards versprechen.
