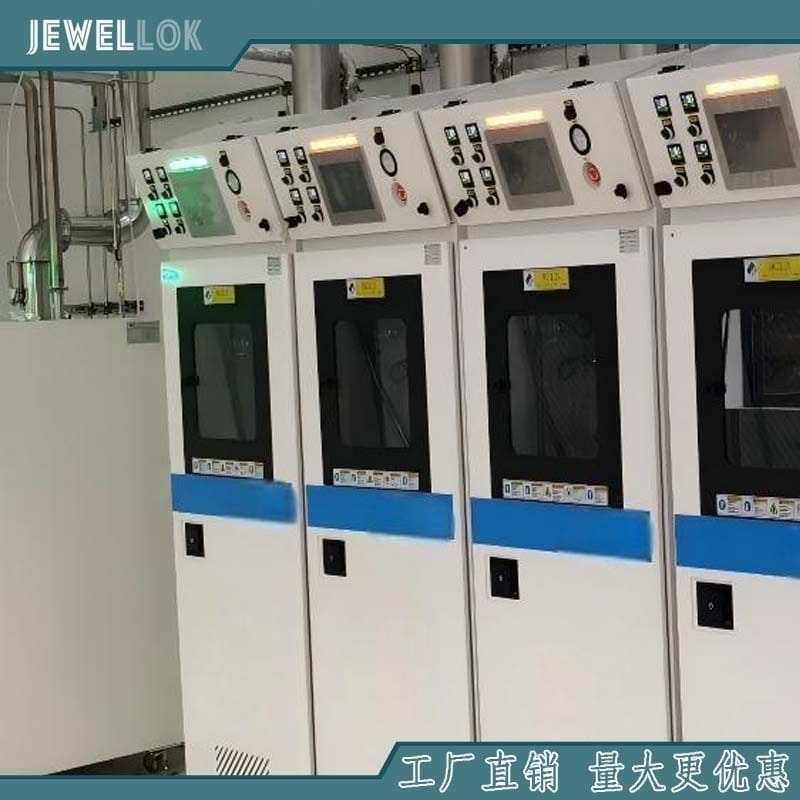

Maßgefertigte Spezialgasschränke für hochreine Gasversorgungssysteme

Die Versorgung mit hochreinen Gasen ist ein entscheidender Bestandteil der Halbleiterfertigung, der Photovoltaikproduktion, der LED-Herstellung, der MEMS-Technologie, der pharmazeutischen Industrie, der Analytik und anderer fortschrittlicher Industrieprozesse. In diesen Anwendungen müssen Prozessgase sicher, konstant und mit extrem geringen Verunreinigungen zugeführt werden. Ein kundenspezifischer Gasschrank bietet eine maßgeschneiderte Lösung für die Lagerung, Steuerung, Überwachung und Zufuhr von gefährlichen oder hochreinen Gasen und erfüllt dabei die spezifischen Anforderungen des jeweiligen Prozesses.

Im Gegensatz zu Standard-Gasschränken lassen sich kundenspezifische Systeme an Gasart, Flaschenkapazität, Druckanforderungen, Durchflussrate, Anlagenlayout, Prozessausrüstung, Automatisierungsgrad und Sicherheitsanforderungen anpassen. Bei fachgerechter Planung wird ein kundenspezifischer Spezialgasschrank zu einem integralen Bestandteil eines Reinstgasversorgungssystems und nicht nur zu einem Gehäuse für Gasflaschen.

Was ist ein Spezial-Gasschrank?
Ein Spezialgasschrank ist ein geschlossenes Gashandhabungssystem zur Aufnahme und Steuerung einer oder mehrerer Gasflaschen und der zugehörigen Gasversorgungskomponenten. Je nach Anwendung kann der Schrank Regler, Ventile, Filter, Druckmessumformer, pneumatische Komponenten, Massenstromregler, Sensoren, Abgasanschlüsse und SPS-basierte Steuerungssysteme enthalten.

Für Anwendungen mit hohen Reinheitsanforderungen wird der interne Gasweg üblicherweise so ausgelegt, dass die Partikelbildung sowie Verunreinigungen durch Feuchtigkeit, Sauerstoff und Kohlenwasserstoffe minimiert werden. Benetzte Bauteile können aus hochwertigem Edelstahl, insbesondere Edelstahl 316L, gefertigt und gegebenenfalls einer geeigneten Oberflächenbehandlung und Elektropolierung unterzogen werden.

Der Schrank bietet zusätzliche Sicherheit. Bei Prozessen mit giftigen, korrosiven, brennbaren, oxidierenden oder pyrophoren Gasen kann er an die Abgasanlage oder ein Abgasreinigungssystem angeschlossen werden. Gasdetektion, automatische Abschaltung, Drucküberwachung und Alarmfunktionen reduzieren die Betriebsrisiken weiter.

Warum Individualisierung wichtig ist
Jede Anwendung zur Versorgung mit hochreinen Gasen stellt unterschiedliche Betriebsanforderungen. Ein für Stickstoff oder Argon ausgelegter Schrank kann ganz andere Anforderungen stellen als einer, der korrosive oder toxische Prozessgase handhabt.

Die kundenspezifische Anpassung ermöglicht es dem Systemhersteller, die passenden Komponenten und die geeignete Architektur je nach Anwendung auszuwählen. Wichtige Designfaktoren sind:

Gasart und chemische Kompatibilität
Zylindergröße und -anzahl
Versorgungsdruck und Lieferdruck
Erforderliche Gasdurchflussrate
Reinheitsspezifikation
Anzahl der Prozesswerkzeuge
Automatischer oder manueller Betrieb
Abmessungen des Schranks und Installationsort
Abgasanforderungen
Anforderungen an die Gasdetektion
Kommunikationsprotokolle für Einrichtungen
Anforderungen an Wartung und Zylinderwechsel
Beispielsweise benötigt eine Halbleiterfertigungsanlage möglicherweise einen automatischen Gasschrank mit zwei Zylindern, der ohne Unterbrechung der Gaszufuhr von einem leeren auf einen vollen Zylinder umschaltet. Eine andere Anwendung erfordert möglicherweise mehrere Gasquellen, eine unabhängige Druckregelung oder redundante Sicherheitsabsperrventile.

Durch eine kundenspezifische Konstruktion können diese Anforderungen bereits vor Beginn der Geräteherstellung erfüllt werden.

Architektur eines Hochreinheitsgasversorgungssystems
Ein typischer Spezialgasverteilerschrank besteht aus mehreren Funktionsbereichen.

Der erste Bereich ist die Gasquellenanlage , in der die Gasflaschen sicher installiert und an den Gasverteiler angeschlossen werden. Geeignete Flaschenbefestigungen und Anschlussvorrichtungen sind für einen sicheren Betrieb unerlässlich.

Der zweite Teil ist die Gasregelung . Hochleistungsregler reduzieren den Flaschendruck auf den erforderlichen Enddruck. Je nach Anwendung kann eine einstufige oder zweistufige Regelung eingesetzt werden.

Der dritte Abschnitt umfasst die Reinigung und Filtration . Filter direkt am Verbrauchsort oder auf Schrankebene tragen zur Kontrolle von Partikeln und anderen Verunreinigungen bei. Bei der Filterauswahl sollten Gasverträglichkeit, Druckverlust, Durchflusskapazität und die erforderliche Reinheit berücksichtigt werden.

Der vierte Abschnitt umfasst Ventile und Steuerung . Pneumatisch oder elektrisch betätigte Ventile ermöglichen automatische Absperr-, Gasumschalt-, Spülsteuerungs- und Notabschaltfunktionen.

Schließlich umfasst der Schaltschrank Überwachungs- und Sicherheitssysteme. Drucksensoren, Gasdetektoren, Durchflussmessgeräte, Abgasüberwachungssysteme und SPS-Steuerungen liefern Echtzeitinformationen über den Systemzustand.

Materialien für Anwendungen mit ultrahoher Reinheit
Die Materialauswahl ist einer der wichtigsten Aspekte bei der Entwicklung eines Hochreinheitsgasversorgungssystems.

Edelstahl 316L wird aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und Eignung für Anwendungen mit hochreinen Gasen häufig für kritische, gasbenetzte Bauteile eingesetzt. Für anspruchsvolle Halbleiterprozesse können Bauteile mit kontrollierter Materialzusammensetzung, speziellen Fertigungsprozessen und elektropolierten Oberflächen spezifiziert werden.

Auch die Oberflächenbeschaffenheit spielt eine Rolle. Raue Innenflächen können Stellen bilden, an denen sich Verunreinigungen oder Partikel ansammeln. Glatte, fachgerecht behandelte Innenflächen verbessern die Reinigungsfähigkeit und reduzieren potenzielle Kontaminationsquellen.

Gasanschlüsse können je nach Systemanforderungen VCR-Fittings oder andere hochdichte Verbindungstechnologien verwenden. Sorgfältige Rohrvorbereitung, Orbitalschweißen, Reinigung und Montage sind unerlässlich für die Aufrechterhaltung der Systemreinheit.

Die Materialverträglichkeit muss auch in Abhängigkeit vom jeweiligen Gas bewertet werden. Korrosive Gase können ungeeignete Metalle, Dichtungen und Polymere angreifen. Daher sollten bei der Materialauswahl die Gaszusammensetzung, die Konzentration, die Temperatur, der Druck und die Betriebsbedingungen berücksichtigt werden.

Automatische Gasumschaltung
Die automatische Gasumschaltung ist ein wichtiges Merkmal vieler kundenspezifischer Spezialgasanlagen.

Eine Zweizylinderkonfiguration besteht typischerweise aus einer primären und einer sekundären Gasquelle. Sobald der primäre Zylinder einen vordefinierten Druckschwellenwert erreicht, kann das Steuerungssystem einen kontrollierten Wechsel zum sekundären Zylinder einleiten.

Diese Architektur trägt dazu bei, eine kontinuierliche Gasversorgung aufrechtzuerhalten und Prozessunterbrechungen zu reduzieren. Sie kann außerdem einen Alarm ausgeben, der anzeigt, wenn die leere Gasflasche ausgetauscht werden muss.

Für kritische Fertigungsprozesse kann zusätzliche Redundanz in die Konstruktion integriert werden. Die genaue Schaltsequenz, die Druckschwellenwerte, die Ventilkonfiguration und die Alarmlogik sollten entsprechend den Anforderungen an die Gasversorgung und den Sicherheitsrichtlinien der Anlage festgelegt werden.

SPS-basierte Steuerung und Überwachung
Moderne Spezialgasschränke setzen zunehmend auf SPS-basierte Automatisierung.

Eine SPS kann Druck, Ventilstatus, Gasdetektionssignale, Abluftbedingungen im Schaltschrank, Zylinderstatus und weitere Parameter überwachen. Sie kann außerdem pneumatische Ventile steuern und vordefinierte Betriebsabläufe ausführen.

Ein typisches Steuerungssystem kann Folgendes umfassen:

SPS-Steuerung
Mensch-Maschine-Schnittstelle (HMI)
Druckmessumformer
Schnittstellen zur Gasdetektion
Magnetventile
Pneumatische Stellantriebe
Digitale und analoge E/A
Not-Aus-Kreise
Akustische und optische Alarme
Kommunikationsschnittstellen
Das HMI kann Systemzustände und Alarmmeldungen in Echtzeit anzeigen. Je nach Anlagenarchitektur kann die SPS über ein geeignetes industrielles Kommunikationsprotokoll mit einem Fabrikautomations- oder Gebäudemanagementsystem kommunizieren.

Automatisierung kann auch die Wartungseffizienz verbessern. Historische Alarme und Betriebsdaten können Technikern helfen, anormales Druckverhalten, Ventilprobleme oder Probleme mit der Gasversorgung zu erkennen.

Sicherheitsvorrichtungen
Sicherheit ist ein grundlegendes Prinzip bei der Konstruktion von Spezialgasschränken.

Das Gehäuse bietet einen sicheren Schutz für Gasflaschen und Gasversorgungskomponenten. Ein Abluftanschluss ermöglicht die kontinuierliche Abführung potenziell gefährlicher Gase aus dem Gehäuse, wenn dies anwendungsbedingt erforderlich ist.

Gasdetektionssysteme überwachen die Atmosphäre im Schaltschrank auf Leckagen. Wird eine anormale Gaskonzentration festgestellt, kann das Steuerungssystem vordefinierte Sicherheitsmaßnahmen einleiten, wie z. B. das Schließen automatischer Ventile und das Auslösen eines Alarms.

Notabschaltfunktionen ermöglichen die schnelle Unterbrechung der Gaszufuhr. Druckentlastungseinrichtungen schützen Bauteile vor Überdruck, sofern sie sachgemäß ausgewählt und installiert sind.

Bei giftigen, korrosiven, entzündlichen oder pyrophoren Gasen sollte die Schrankkonstruktion in die gesamte Sicherheitsinfrastruktur der Anlage integriert werden, einschließlich Gasdetektions-, Abluft-, Notabschalt- und Gasabdichtungssystemen.

Die genaue Sicherheitskonfiguration sollte von qualifizierten Ingenieuren unter Berücksichtigung der geltenden lokalen Vorschriften, Normen und Standortanforderungen festgelegt werden.

Spül- und Evakuierungssystem
Ein sachgemäß ausgelegtes Spülsystem ist für viele Anwendungen mit hochreinen Gasen unerlässlich.

Vor der Einleitung eines Prozessgases müssen die Gasleitungen gegebenenfalls evakuiert und gespült werden, um Restluft, Feuchtigkeit oder vorheriges Prozessgas zu entfernen. Je nach Anwendung kann ein Inertgas wie Stickstoff als Spülmedium verwendet werden.

Ein kundenspezifischer Schaltschrank kann spezielle Spülventile, Vakuumanschlüsse und automatisierte Spülsequenzen umfassen. SPS-gesteuerte Spülzyklen können die Betriebsabläufe standardisieren und die Abhängigkeit von der manuellen Ventilbetätigung verringern.

Bei Anwendungen mit gefährlichen Gasen muss das Spülsystem sorgfältig ausgelegt sein, damit das austretende Gas einem geeigneten Abgas- oder Abgasreinigungssystem zugeführt wird.

Leckprävention und Systemintegrität
Gasleckagen stellen ein kritisches Problem in Reinstgassystemen dar. Selbst geringfügige Leckagen können Sicherheitsrisiken bergen, die Gasreinheit verringern oder die Prozessstabilität beeinträchtigen.

Hochwertige Verbindungen, fachgerecht gefertigte Rohrleitungen, geeignete Ventile, zuverlässige Regler und geeignete Dichtungstechnologien sind daher wichtig.

Der fertige Schrank kann vor dem Versand Druck-, Dichtheits- und Funktionsprüfungen sowie weiteren Qualitätskontrollverfahren unterzogen werden. Die Prüfmethoden sind entsprechend der Systemspezifikation und der Gasversorgung auszuwählen.

Bei Anwendungen mit höchsten Reinheitsanforderungen sollten Hersteller auch die Reinheit der Montage kontrollieren. Komponenten müssen ordnungsgemäß gereinigt, geschützt und verpackt werden, um Verunreinigungen während Transport und Installation zu vermeiden.

Kundenspezifische Schrankkonfigurationen
Spezielle Gasschränke können je nach Produktionsanforderungen in verschiedenen Konfigurationen gefertigt werden.

Ein Einzylinder-Gasschrank eignet sich für Anwendungen, bei denen eine ununterbrochene Gasversorgung nicht kritisch ist oder ein häufiger Zylinderwechsel akzeptabel ist.

Ein automatischer Umschaltschrank mit zwei Zylindern eignet sich besser für kontinuierliche Prozesse, da er die Gasverfügbarkeit während des Zylinderwechsels aufrechterhalten kann.

Bei größeren Anlagen können Mehrzylindersysteme die zentrale Gasverteilung oder mehrere Prozessanlagen unterstützen.

Der Schrank kann als kompakte, eigenständige Einheit oder integriert in eine größere Gasversorgungsanlage ausgeführt werden. Abmessungen, Zugangstüren, Zylinderanordnung, Bedienfelder und Anschlusspunkte lassen sich individuell an die Gegebenheiten der Anlage anpassen.

Anwendung in der Halbleiterfertigung
Die Halbleiterfertigung stellt besonders hohe Anforderungen an Gasversorgungssysteme. Prozessgase können für Abscheidung, Ätzen, Reinigen, Dotieren, Oxidieren und andere Fertigungsprozesse eingesetzt werden.

Gasreinheit und -zufuhrstabilität können die Prozessleistung direkt beeinflussen. Verunreinigungen, Druckschwankungen oder instabile Gasströmung können die Waferbearbeitung und die Ausbeute beeinträchtigen.

Ein kundenspezifischer Spezialgasschrank kann daher so konstruiert werden, dass er kontrollierten Druck, stabilen Gasfluss, zuverlässiges Gasschalten, effektive Spülung und umfassende Überwachung ermöglicht.

Das Gehäuse kann auch in die Infrastruktur von Halbleiteranlagen integriert werden, einschließlich Gasverteilungssystemen, Abgassystemen, Abgasreinigungsanlagen und Fabrikautomatisierungsplattformen.

Überlegungen zu Konstruktion und Fertigung
Ein erfolgreiches Projekt für einen kundenspezifischen Gasschrank sollte mit einer detaillierten technischen Spezifikation beginnen.

Das Ingenieurteam sollte die Gasliste, die Zylinderspezifikationen, die Druckbereiche, die Durchflussanforderungen, die Rohrleitungsmaterialien, die Anschlussnormen, die Regelungsphilosophie, die Schrankabmessungen, die Abgasanforderungen und die Sicherheitsfunktionen festlegen.

Ein Prozess- und Instrumentierungsdiagramm (R&I-Fließbild) wird üblicherweise vor der Fertigung erstellt. Das R&I-Fließbild hilft Ingenieuren bei der Überprüfung des Gaswegs, der Ventilanordnung, der Druckregelung, der Spülsequenz und der Sicherheitsfunktionen.

Nach der Freigabe des Designs können die Komponenten unter kontrollierten Bedingungen gefertigt und montiert werden. Die Rohrfertigung, das Schweißen, die Reinigung, die Inspektion, die elektrische Verdrahtung, die SPS-Programmierung und die Endprüfung müssen gemäß dokumentierten Qualitätsverfahren erfolgen.

Bei der Werksabnahmeprüfung können dann die mechanische Integrität, die Steuerungslogik, die Alarme, die Ventilfunktion, die Drucküberwachung und andere spezifizierte Funktionen vor der Auslieferung überprüft werden.

Auswahl eines Herstellers für maßgefertigte Spezial-Gasschränke
Bei der Auswahl eines Herstellers sollten Käufer mehr als nur das Gehäuse selbst bewerten. Der Lieferant sollte Erfahrung mit der Handhabung hochreiner Gase, Präzisionsleitungen, Ventilintegration, Druckregelung, Automatisierung und Sicherheitssystemen haben.

Wichtige Bewertungskriterien sind:

Erfahrung mit Hochreinheitsgasversorgungssystemen
Kenntnisse über Gasverträglichkeit und Materialauswahl
Fähigkeit zur Herstellung kundenspezifischer Gasschränke
Qualitätskontrolle für Schweißen und Montage
Fähigkeit zur Leck- und Druckprüfung
Erfahrung in der SPS- und HMI-Integration
Dokumentations- und P&ID-Unterstützung
Fähigkeit zur Integration von Gasdetektions- und Abgassystemen
Technischer Support nach dem Verkauf
Einhaltung der geltenden Projektstandards
Ein kompetenter Engineering-Partner sollte in der Lage sein, von den Prozessanforderungen des Kunden auszugehen, anstatt einfach nur ein vorgefertigtes Schrankmodell anzubieten.

Fazit
Ein kundenspezifischer Spezialgasschrank für Reinstgasversorgungssysteme bietet eine integrierte Lösung für die sichere, zuverlässige und kontrollierte Gasverteilung. Durch die Kombination hochwertiger gasberührender Komponenten, präziser Druckregelung, automatischer Ventilsteuerung, effektiver Spülfunktionen, Gasüberwachung und SPS-basierter Automatisierung lässt sich das System an die spezifischen Anforderungen moderner Fertigungsprozesse anpassen.

Für Halbleiterfabriken und andere Hightech-Anlagen ist die kundenspezifische Anpassung besonders wertvoll, da Gasreinheit, Systemzuverlässigkeit, Sicherheit und Prozesskontinuität eng miteinander verknüpft sind. Ein durchdacht konstruierter Schrank gewährleistet eine stabile Gasversorgung und vereinfacht gleichzeitig Betrieb, Wartung und Integration in die bestehende Gasinfrastruktur der Anlage.

Der Schlüssel zu einem erfolgreichen Projekt liegt nicht allein in der Auswahl eines Gasschranks mit den passenden Abmessungen. Vielmehr ist es die Entwicklung einer kompletten Gasversorgungsarchitektur erforderlich, die auf Gaschemie, Druck, Durchfluss, Reinheit, Sicherheit, Automatisierung und den Anforderungen der Anlage basiert. Mit dem richtigen technischen Ansatz und hoher Fertigungsqualität kann ein kundenspezifischer Spezialgasschrank eine zuverlässige Grundlage für die Versorgung mit hochreinem Gas und die moderne industrielle Prozesssteuerung bilden.
