Im Bereich der industriellen Verfahrenstechnik spielen Hochdruck-Gasregelventile eine zentrale Rolle bei der Steuerung von Durchfluss, Druck und Richtung von Gasen unter extremen Bedingungen. Diese Spezialventile sind für Drücke von über 1000 psi ausgelegt und erreichen oft sogar 10,000 psi oder mehr. Dadurch sind sie in Branchen wie der Öl- und Gasindustrie, der chemischen Verarbeitung, der Luft- und Raumfahrt sowie der Energieerzeugung unverzichtbar. Im Gegensatz zu Standardventilen müssen Hochdruckvarianten extremen Kräften standhalten und gleichzeitig eine präzise Steuerung gewährleisten, um Leckagen, Explosionen oder Systemausfälle zu verhindern. Dieser Artikel beleuchtet die technischen Aspekte dieser Ventile und geht auf ihre Konstruktion, Typen, Werkstoffe, Anwendungen und Wartungsaspekte ein.

Die Entwicklung von Hochdruck-Gasregelventilen wurde durch den Bedarf an erhöhter Sicherheit und Effizienz in industriellen Prozessen vorangetrieben. Frühe Konstruktionen waren rudimentär und erforderten manuelle Bedienung, während moderne Versionen fortschrittliche Automatisierung, Sensoren und Materialwissenschaften integrieren, um strenge Normen wie die von ASME und API zu erfüllen. Das Verständnis dieser Ventile erfordert Kenntnisse in Fluiddynamik, Thermodynamik und Maschinenbau, da sie in Umgebungen eingesetzt werden, in denen selbst geringfügige Störungen katastrophale Folgen haben können.




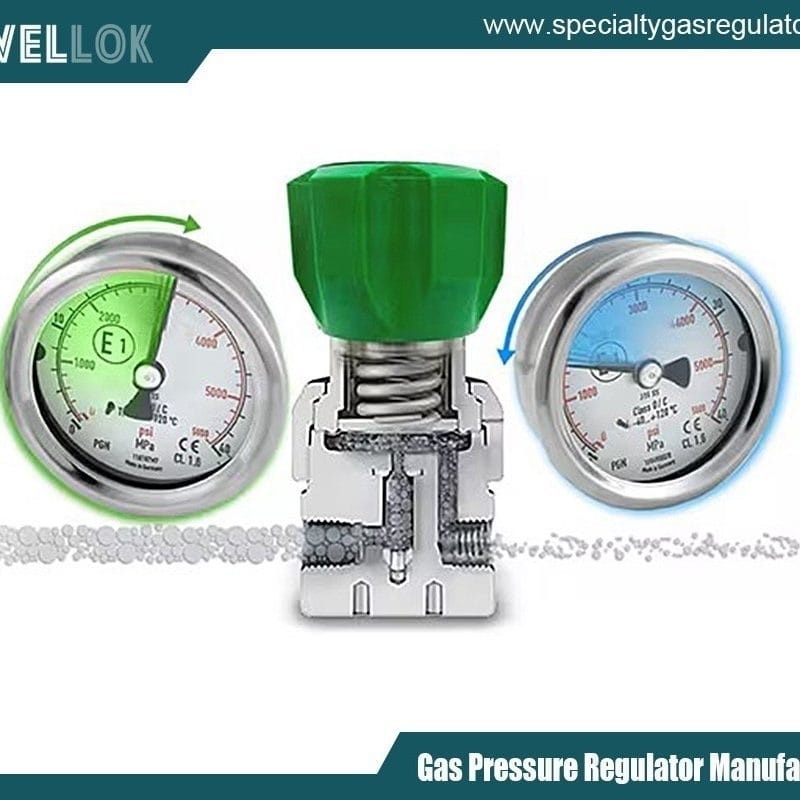

Hochdruck-Gasregelventile für industrielle Anwendungen
Arten von Hochdruck-Gasregelventilen

Hochdruck-Gasregelventile sind in verschiedenen Ausführungen erhältlich, die jeweils auf spezifische Betriebsanforderungen zugeschnitten sind. Zu den gängigsten Typen gehören Kugelventile, Absperrventile, Nadelventile und Sicherheitsventile.

Kugelventile sind aufgrund ihrer Drosselfähigkeit beliebt, die eine präzise Durchflussregelung ermöglicht. Bei hohen Drücken verfügen sie über ein kugelförmiges Gehäuse mit einer internen Prallplatte, die den Gasstrom durch einen Ventilsitz und einen Ventilkegel leitet. Diese Konstruktion minimiert Turbulenzen und bietet hervorragende Absperreigenschaften, ideal für Anwendungen, die eine feine Steuerung erfordern, wie beispielsweise in der Gaschromatographie.

Kugelhähne hingegen ermöglichen ein schnelles Öffnen und Schließen bei geringem Drehmomentbedarf. Sie bestehen aus einer Kugelscheibe, die sich entlang des Durchflusses ausrichtet, und sind dank ihres Volldurchgangs, der den Druckverlust reduziert, auch bei hohen Drücken äußerst zuverlässig. Varianten wie zapfengelagerte Kugelhähne stützen die Kugel von oben und unten und verbessern so die Stabilität bei Drücken über 5000 psi.

Nadelventile ermöglichen eine hochpräzise Steuerung und werden häufig in Messleitungen eingesetzt. Ihr langer, konischer Kolben erlaubt eine stufenlose Durchflussregulierung und eignet sich daher zur Kalibrierung von Manometern oder zur Steuerung kleiner Gasmengen in Laborumgebungen, die für industrielle Anwendungen angepasst wurden.

Druckbegrenzungsventile dienen der Sicherheit, indem sie überschüssigen Druck automatisch ablassen, um eine Überdruckbildung zu verhindern. Sie sind federbelastet oder vorgesteuert, wobei letztere präzisere Einstellwerte für Hochdruckgase wie Wasserstoff oder Erdgas ermöglichen.

Die Auswahl des jeweiligen Typs hängt von Faktoren wie Durchflussrate, Druckfestigkeit und Gasverträglichkeit ab, um eine optimale Leistung in unterschiedlichen industriellen Umgebungen zu gewährleisten.



Design-Prinzipien

Die Konstruktion von Hochdruck-Gasregelventilen unterliegt Prinzipien, die auf maximale Langlebigkeit, Dichtheit und Betriebseffizienz abzielen. Zu den wichtigsten Aspekten zählen Druckbegrenzung, Durchflusscharakteristik und Betätigungsmethoden.

Die Druckfestigkeit wird durch robuste Gehäusekonstruktionen erreicht, wobei häufig Finite-Elemente-Analysen (FEA) zur Simulation der Spannungsverteilung eingesetzt werden. Ventile werden anhand ihres maximal zulässigen Betriebsdrucks (MAWP) bewertet, der auf Basis der Streckgrenze des Materials und Sicherheitsfaktoren berechnet wird. Beispielsweise kann ein für 6000 psi ausgelegtes Ventil dickwandige Schmiedeteile aufweisen, um die Umfangsspannung gleichmäßig zu verteilen.

Die Strömungseigenschaften werden mithilfe des Cv-Koeffizienten analysiert, der die Durchflusskapazität des Ventils quantifiziert. Bei Hochdruckgasen werden kompressible Strömungsgleichungen wie das ideale Gasgesetz (PV = nRT) angewendet, um das Verhalten vorherzusagen. Dabei werden Schallgeschwindigkeit und Drosselphänomene berücksichtigt, bei denen die Strömung unabhängig vom nachgelagerten Druck wird.

Die Betätigung kann manuell, pneumatisch, hydraulisch oder elektrisch erfolgen. Pneumatische Aktuatoren werden aufgrund ihrer Eigensicherheit häufig in explosionsgefährdeten Bereichen eingesetzt, während elektrische Aktuatoren zur Fernsteuerung in SCADA-Systeme integriert werden. Moderne Konstruktionen verfügen über intelligente Funktionen wie Positionierer und Rückmeldesensoren, um eine Genauigkeit von maximal 0.5 % des Sollwerts zu gewährleisten.

Die Abdichtung ist von entscheidender Bedeutung und bietet sich beispielsweise durch O-Ringe, Metall-auf-Metall-Dichtungen oder Graphitpackungen an. In kryogenen Anwendungen, bei denen Gase wie LNG gehandhabt werden, müssen Dichtungen auch bei niedrigen Temperaturen flexibel bleiben, um Sprödigkeit zu vermeiden.



Verwendete Materialien

Die Materialauswahl ist bei Hochdruck-Gasregelventilen von entscheidender Bedeutung, da Festigkeit, Korrosionsbeständigkeit und Kosten in Einklang gebracht werden müssen. Gängige Werkstoffe sind Edelstahl, legierte Stähle und Sondermetalle.

Edelstahlsorten wie 316L werden aufgrund ihrer ausgezeichneten Korrosionsbeständigkeit in sauren oder salzhaltigen Umgebungen mit Streckgrenzen um 30,000 psi häufig eingesetzt. Für höhere Drücke bieten ausscheidungshärtende Stähle wie 17-4 PH Zugfestigkeiten von bis zu 200,000 psi.

In korrosiven Gasen wie Chlor oder Schwefelwasserstoff werden Hastelloy- oder Inconel-Legierungen bevorzugt, da sie eine hervorragende Beständigkeit gegen Lochfraß und Spannungsrisskorrosion bieten. Diese Nickelbasis-Superlegierungen behalten ihre Festigkeit bei Temperaturen von -200 °C bis 1000 °C.

Für Dichtungen werden Elastomere wie Viton oder PTFE aufgrund ihrer chemischen Beständigkeit gewählt, während Metalldichtungen in Ultrahochdrucksystemen absolute Dichtheit gewährleisten.

Fortschritte bei Verbundwerkstoffen, wie beispielsweise kohlenstofffaserverstärkten Polymeren, werden für Leichtbauanwendungen in der Luft- und Raumfahrt erzielt, wodurch das Ventilgewicht reduziert werden kann, ohne die Festigkeit zu beeinträchtigen.



Anwendungen in der Industrie

Hochdruck-Gasregelventile finden in zahlreichen Branchen breite Anwendung. In der Öl- und Gasindustrie regulieren sie den Durchfluss in Bohrlochköpfen, Pipelines und Raffinerien und ermöglichen die Handhabung von Erdgas bei Drücken von bis zu 15,000 psi während des hydraulischen Frackings.

In der chemischen Verfahrenstechnik werden sie zur Reaktorsteuerung eingesetzt, wobei die präzise Gaseinspritzung die Reaktionsgeschwindigkeit aufrechterhält. Beispielsweise regeln Ventile bei der Ammoniaksynthese die Wasserstoff- und Stickstoffzufuhr unter einem Druck von 3000 psi.

Anwendungen in der Luft- und Raumfahrt umfassen Treibstoffsysteme für Raketen, bei denen Ventile Treibstoffgase wie Sauerstoff unter kryogenen Drücken steuern. In der Energieerzeugung werden sie in Gasturbinen zur Brennstoffmodulation eingesetzt, wodurch die Effizienz gesteigert und Emissionen reduziert werden.

In der pharmazeutischen Industrie gewährleisten sterile Gasregelventile die Reinheit in Prozessen wie der Fermentation und erfüllen die FDA-Standards.

Diese Anwendungsbereiche unterstreichen die Vielseitigkeit der Ventile, die sich an raue Bedingungen anpassen und gleichzeitig die industrielle Produktivität unterstützen.



Wartung und Sicherheit

Eine ordnungsgemäße Wartung ist unerlässlich, um die Lebensdauer von Ventilen zu verlängern und die Sicherheit zu gewährleisten. Regelmäßige Inspektionen umfassen die Überprüfung auf Leckagen mithilfe von Ultraschalldetektoren oder Helium-Schnüfflern sowie die Überprüfung des Anzugsmoments von Schraubverbindungen.

Durch die Schmierung beweglicher Teile wird ein Festfressen verhindert, während das Einschleifen der Sitze die Dichtflächen wiederherstellt. Vorausschauende Instandhaltung nutzt Schwingungsanalyse und Thermografie, um Anomalien vor einem Ausfall zu erkennen.

Die Sicherheitsvorschriften schreiben Druckprüfungen gemäß API 598 vor, einschließlich hydrostatischer und pneumatischer Prüfungen mit dem 1.5-fachen des maximal zulässigen Betriebsdrucks (MAWP). Verriegelungen und ausfallsichere Konstruktionen, wie z. B. federbelastete Aktuatoren, verhindern einen unbeabsichtigten Betrieb.

Die Einhaltung von Normen wie ISO 9001 und ATEX für explosionsgefährdete Bereiche mindert Risiken und betont den menschlichen Faktor bei der Schulung der Bediener.




Hochdruck-Gasregelventile für industrielle Anwendungen
Future Trends

Mit Blick auf die Zukunft entwickeln sich Hochdruck-Gasregelventile durch die Integration in Industrie 4.0 weiter. IoT-fähige Ventile liefern Echtzeit-Datenanalysen für die vorausschauende Wartung, während die additive Fertigung kundenspezifische Geometrien für einen optimierten Durchfluss ermöglicht.

Nachhaltige Materialien und Designs zielen darauf ab, die Umweltbelastung zu reduzieren und Initiativen für grünen Wasserstoff zu unterstützen. KI-gestützte Steuerungssysteme versprechen adaptive Reaktionen auf unterschiedliche Bedingungen und steigern so die Effizienz.



Fazit

Hochdruck-Gasregelventile sind die stillen Helden der industriellen Infrastruktur und ermöglichen ein sicheres und effizientes Gasmanagement unter anspruchsvollen Bedingungen. Mit dem technologischen Fortschritt wird ihre Bedeutung weiter zunehmen und Innovationen in allen Branchen vorantreiben. Das Verständnis ihrer Funktionsweise versetzt Ingenieure in die Lage, ihr volles Potenzial auszuschöpfen und so die Zuverlässigkeit in einem sich ständig wandelnden Industrieumfeld zu gewährleisten.
