In Industrie, Medizin und Laboren wird der Bedarf an einer kontinuierlichen und zuverlässigen Gasversorgung – von Sauerstoff und Stickstoff bis hin zu Argon, Wasserstoff und Spezialgasgemischen – häufig nicht durch einzelne Gasflaschen, sondern durch Gasverteilersysteme gedeckt . Diese Systeme, die den Inhalt mehrerer Flaschen zu einem einheitlichen Gasstrom zusammenführen, sind unerlässlich für Anwendungen, die hohe Durchflussraten, lange Betriebszeiten oder erhöhte Versorgungssicherheit erfordern. Die zunehmende Komplexität und Größe dieser Systeme bergen jedoch erhebliche Sicherheitsrisiken. Ein Ausfall eines Verteilers kann katastrophale Folgen haben, darunter Erstickung, Brand, Explosion oder Freisetzung giftiger Stoffe.

Dieser Artikel bietet einen umfassenden Leitfaden zu den Sicherheitsrichtlinien und bewährten Verfahren für die Konstruktion, Installation, den Betrieb und die Wartung von Gasflaschenverteilersystemen. Die Einhaltung dieser Grundsätze ist unerlässlich, um die Sicherheit des Personals zu gewährleisten, Anlagen zu schützen und die Betriebssicherheit aufrechtzuerhalten.


Hersteller von automatischen Gasumschaltsystemen


Manifold-Systeme verstehen: Komponenten und Typen

Grundlegendes Verständnis des Systems ist die Basis für die Sicherheit. Ein typisches Gasflaschenverteilersystem besteht aus:

Zylinderbänke: Zwei oder mehr Zylindergruppen (oft eine „primäre“ und eine „sekundäre“ oder „Reservebank“).
Zylinderanschlüsse: Hochdruckschlauchleitungen oder Anschlussleitungen mit zylinderspezifischen Anschlüssen (z. B. CGA-Verschraubungen).
Krümmer: Ein gemeinsamer Verteiler, der das Gas aus angeschlossenen Zylindern zusammenführt.
Umschalteinheit: Das Herzstück des Systems. Es schaltet die Gaszufuhr automatisch oder manuell vom leeren auf den vollen Speicher um und gewährleistet so einen unterbrechungsfreien Gasfluss. Dazu gehören Druckregler, Manometer (für Flaschen- und Lieferdruck) und ein Umschaltmechanismus (druckgesteuert oder elektrisch).
Absperrventile: Ventile an jedem Zylinderanschluss und am Verteiler, um eine Absperrung während Wartungsarbeiten oder im Notfall zu ermöglichen.
Ventile prüfen: Rückfluss zwischen Zylindern oder Zylinderbänken verhindern, was für die Aufrechterhaltung der Gasreinheit und -sicherheit von entscheidender Bedeutung ist.
Druckentlastungsgeräte: Sicherheitsventile oder Berstscheiben am Verteilerrohr zum Schutz vor Überdruck.

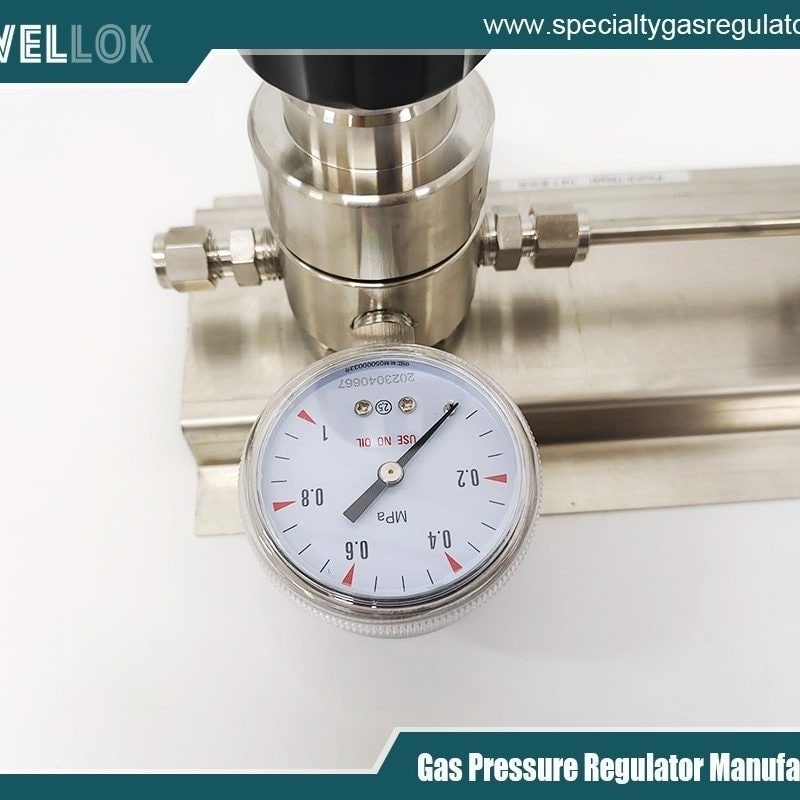

Lieferregler: Reduziert den Druck im Hauptverteiler auf einen stabilen, nutzbaren Betriebsdruck für die nachgelagerte Rohrleitung.
Entlüftungs-/Spülanschluss: Zum sicheren Ablassen von Gasen während Umrüstungen oder Wartungsarbeiten.
Arten von Verteilern:

Manuelle Verteiler: Erfordert, dass ein Bediener die Ventile manuell umschaltet, wenn der primäre Ventilspeicher leer ist. Geeignet für unkritische Anwendungen.
Halbautomatische Verteiler: Manometer dienen zur Anzeige des Druckabfalls, die Umschaltung erfolgt jedoch manuell.
Vollautomatische Krümmer: Nutzen Sie ein druckempfindliches Umschaltgerät, um die Gasbänke automatisch und unterbrechungsfrei umzuschalten. Unverzichtbar für kritische Anwendungen wie die medizinische Gasversorgung.




Grundlegende Sicherheitsrichtlinien

Sicherheit beginnt mit einem systematischen Vorgehen, das auf anerkannten Standards und einer Kultur der Vorsicht beruht.

Entwurfs- und Beschaffungsphase
Gasverträglichkeit ist von größter Bedeutung: Alle Komponenten – Verteilerrohre, Ventile, Regler, Dichtungen (Elastomere) und Manometer – müssen mit dem jeweiligen Gasbetrieb kompatibel sein. Für Sauerstoffbetriebe sind speziell gereinigte („Sauerstoffbetriebene“) Komponenten erforderlich, die frei von Kohlenwasserstoffen sind, um eine Verbrennung zu verhindern. Korrosive Gase wie Salzsäure (HCl) erfordern geeignete korrosionsbeständige Werkstoffe.
Befolgen Sie die Vorschriften und Standards: Das Design muss den geltenden lokalen, nationalen und internationalen Normen entsprechen. Wichtige Referenzen sind:
Broschüren der CGA (Compressed Gas Association): z. B. CGA G-4.1 für Sauerstoff, CGA P-1 für sichere Handhabung.
NFPA-Standards (National Fire Protection Association): z. B. NFPA 99 für Gesundheitseinrichtungen (medizinische Gase), NFPA 55 für Gase in großen Mengen.
ASME B31.3: Für die Auslegung von Prozessrohrleitungen.
Lokale Richtlinien für Druckgeräte: (z. B. PED in Europa, AS/NZ 3788 in Australasien).
Richtige Dimensionierung und Druckwerte: Das System muss für den maximal erforderlichen Durchfluss und Druck ausgelegt sein. Alle Komponenten müssen Druckfestigkeiten aufweisen, die den maximal zu erwartenden Quelldruck übersteigen (z. B. Volldruck im Zylinder bei 21 °C unter Berücksichtigung potenzieller Sonneneinstrahlung).
Inhärente Sicherheitsmerkmale: Das Design muss Folgendes beinhalten:
Separate Entlüftungsleitungen: Die Abgase werden an einen sicheren Ort im Freien abgeleitet, fernab von Zündquellen und Lufteinlässen.
Richtige Kennzeichnung: Klare, dauerhafte Etiketten für Gasbezeichnung, Fließrichtung und Gefahrenhinweise.
Physischer Schutz: Schutzvorrichtungen zum Schutz vor Stößen gegen Zylinder oder Bauteile.
Trennung und Segregation: Oxidationsmittel (z. B. O2) müssen gemäß den Abstandsregeln getrennt von brennbaren Stoffen (z. B. H2, Acetylen) gelagert und transportiert werden.
Installation und Inbetriebnahme
Qualifiziertes Personal: Die Installation darf nur von zertifizierten Monteuren oder Technikern durchgeführt werden, die in der Installation von Gassystemen und den örtlichen Vorschriften für Druckleitungen geschult sind.
Dichtigkeitsprüfung: Nach der Installation muss das gesamte System mit einem zugelassenen Verfahren auf Dichtheit geprüft werden (z. B. Druckabfallprüfung, Blasenprüfung mit einer mit dem Gas kompatiblen Lecksuchlösung). Verwenden Sie niemals seifenhaltige Lösungen für Sauerstoffsysteme.
Spülen: Vor der Inbetriebnahme muss das System gründlich mit einem Inertgas (wie Stickstoff) oder dem Prozessgas selbst gespült werden, um Verunreinigungen, Feuchtigkeit oder Luft zu entfernen – dies ist besonders wichtig bei Systemen mit hochreinen oder reaktiven Gasen.
Dokumentation: Erstellung und Pflege von Bestandsplänen, einer Bauteilliste und eines Inbetriebnahmeprotokolls.




Operative Best Practices

Ein sicherer täglicher Betrieb setzt disziplinierte Arbeitsabläufe und geschulte Anwender voraus.

Handhabung und Anschluss von Zylindern:
Zylinder müssen stets mit Ketten oder Gurten an einer festen Unterlage befestigt werden.
Vor dem Anschluss muss das „Entlüften und Durchspülen“ durchgeführt werden: Das Zylinderventil wird leicht geöffnet und sofort wieder geschlossen, um Schmutz oder Ablagerungen aus der Öffnung zu entfernen.
Verwenden Sie den passenden CGA-Anschluss. Verbindungen dürfen niemals mit Gewalt hergestellt werden.
Stellen Sie sicher, dass die Etiketten der Gasflaschen mit den Angaben im Verteiler übereinstimmen. Verlassen Sie sich zur Identifizierung niemals allein auf die Flaschenfarbe.
Umstellungsverfahren (für manuelle Systeme):
Die Manometer der Hauptbanken regelmäßig kontrollieren.
Wenn der Primärspeicher fast leer ist, schließen Sie das Absperrventil des Primärspeichers.
Öffnen Sie das Absperrventil der Reservebank vollständig.
Halten Sie sich jedes Mal an die schriftliche Standardarbeitsanweisung (SOP).
Tägliche/Vor-Gebrauchs-Prüfungen:
Prüfen Sie auf Anzeichen von Beschädigung, Korrosion oder Frostbildung (Hinweis auf ein Leck).
Prüfen Sie, ob sich alle Ventile in ihrer korrekten normalen Betriebsposition befinden.
Prüfen Sie, ob die Manometer Werte innerhalb der erwarteten Bereiche anzeigen.
Notfallmaßnahmen:
Machen Sie sich mit dem Standort und der Funktionsweise des Hauptnotabsperrventils (ESOV) vertraut. Dieses Ventil sollte deutlich gekennzeichnet und innerhalb von 10 Sekunden vom Verteilerblock aus erreichbar sein.
Alle Mitarbeiter im Gefahrenbereich müssen über die Eigenschaften des Gases (z. B. Oxidationsmittel, inert, entzündlich, giftig) und die entsprechenden Notfallmaßnahmen (Evakuierung, Belüftung, Brandbekämpfung) geschult werden.
Bringen Sie in der Nähe gut sichtbare Notfallanweisungen an.




Wartungs- und Inspektionssystem

Vorausschauende Wartung beugt Ausfällen vor.

Plan für vorbeugende Wartung: Erstellen Sie einen Zeitplan auf Grundlage der Herstellerempfehlungen und der Risikobewertung. Dieser umfasst typischerweise:
Reglerprüfung/Überholung: Jährlich oder nach Betriebsstunden. Membranen und Sitze verschleißen.
Dichtigkeitsprüfung: Mindestens einmal jährlich oder nach jeder Wartungsarbeit sollte ein vollständiger Systemtest durchgeführt werden.
Funktionsprüfung des Ventils: Stellen Sie sicher, dass alle Absperr- und Umschaltventile einwandfrei funktionieren.
Überprüfung der Entlastungsvorrichtung: Prüfen Sie, ob die Druckentlastungsventile nicht versiegelt oder blockiert sind und ob sie noch innerhalb ihres Kalibrierungsdatums liegen.
Komponentenaustausch:
Verwenden Sie ausschließlich vom Hersteller zugelassene oder spezifizierte Ersatzteile.
Hochdruck-Flexschläuche (Anschlussschläuche) sollten unabhängig vom sichtbaren Zustand nach einem zeitbasierten Plan (z. B. alle 3-5 Jahre) ausgetauscht werden, da eine innere Beschädigung nicht sichtbar ist.
Aufzeichnungen: Führen Sie ein detailliertes Protokoll aller Inspektionen, Tests, Wartungsarbeiten und Vorfälle. Dies ist in vielen Ländern gesetzlich vorgeschrieben und unerlässlich für die Nachverfolgung der Systemhistorie.




Besondere Überlegungen für spezifische Gase

Oxidationsmittel (Sauerstoff, Lachgas): Strikte Einhaltung der „Saubere-Hände-Sauber-Werkzeug“-Regel. Keine Öle, Fette oder Kohlenwasserstoffe. Verwenden Sie gegebenenfalls nur sauerstoffverträgliche Gewindedichtmittel. Schilder mit der Aufschrift „Rauchen verboten / Offenes Feuer verboten“ anbringen.
Brennbare Stoffe (Wasserstoff, Acetylen, Methan): Stellen Sie sicher, dass alle elektrischen Geräte im Bereich für explosionsgefährdete Bereiche der Klasse I, Division 1 oder 2 geeignet sind. Installieren Sie gegebenenfalls Flammendurchschlagsicherungen. Erden und verbinden Sie alle Komponenten, um elektrostatische Entladungen zu verhindern.
Inertgase (Stickstoff, Argon, CO2): Die Hauptgefahr besteht in der Erstickung. Installieren Sie den Verteiler in einem gut belüfteten Bereich. Bei erheblichem Risiko sollten Sauerstoffmangelmonitore mit akustischem/optischem Alarm eingesetzt werden. Kennzeichnen Sie die Bereiche deutlich mit: „Stickstoff – Erstickungsgefahr“.
Giftige und ätzende Stoffe: Installieren Sie den Verteiler in einem Gasschrank oder einem belüfteten Gehäuse mit Abluftanlage oder an einem sicheren Ort. Sorgen Sie für leicht zugängliche Notduschen und Augenspülstationen. Verwenden Sie gegebenenfalls doppelte Sicherheitsleitungen.

Membranventile und Druckminderer aus ultrahochreinem (UHP) Edelstahl 316L


Fazit

Gasflaschenverteilersysteme sind technische Steuerungssysteme, die bei korrekter Planung und Bedienung die Betriebseffizienz und Sicherheit deutlich erhöhen. Ihre Komplexität erfordert jedoch die gebührende Beachtung und die strikte Einhaltung eines umfassenden Sicherheitskonzepts. Dieses Konzept basiert auf vier Säulen: fachgerechte Planung gemäß Normen, professionelle Installation und Inbetriebnahme, disziplinierter täglicher Betrieb durch geschultes Personal und eine solide, dokumentierte Wartungskultur.

Investitionen in Sicherheit sind nicht nur eine Frage der Einhaltung gesetzlicher Vorschriften, sondern eine grundlegende betriebliche Notwendigkeit. Ein Ausfall in einem Gasverteilersystem kann schnell schwerwiegende Folgen haben. Durch die Umsetzung der oben genannten Richtlinien und bewährten Verfahren können Unternehmen sicherstellen, dass ihre Gasversorgung nicht nur zuverlässig, sondern auch sicher ist und so ihre wertvollsten Güter schützen: ihre Mitarbeiter und ihre Anlagen.
