Wie man häufige Probleme mit Gasflaschenverteilersystemen behebt

Gasverteilersysteme sind die stillen Helden vieler Industrie-, Medizin- und Laborumgebungen. Sie gewährleisten eine kontinuierliche und zuverlässige Versorgung mit Gasen wie Sauerstoff, Stickstoff, Argon oder Spezialgasen durch die Verbindung mehrerer Flaschen. Bei einwandfreier Funktion garantieren sie Betriebssicherheit und -kontinuität. Wie jedes komplexe mechanische System sind jedoch auch Verteiler anfällig für spezifische Störungen, die Arbeitsabläufe unterbrechen und im schlimmsten Fall gefährliche Situationen hervorrufen können. Eine effektive Fehlersuche ist daher nicht nur praktisch, sondern ein entscheidender Faktor für Betriebssicherheit und -effizienz.

Dieser Artikel bietet eine strukturierte, praxisorientierte Anleitung zur Diagnose und Behebung der häufigsten Probleme an Gasflaschenverteilersystemen. Wir behandeln Themen von Leckagen und Druckschwankungen bis hin zu Ventildefekten und Verunreinigungen und bieten schrittweise Anleitungen zur Fehlersuche, wichtige Sicherheitsvorkehrungen und Strategien zur vorbeugenden Wartung.

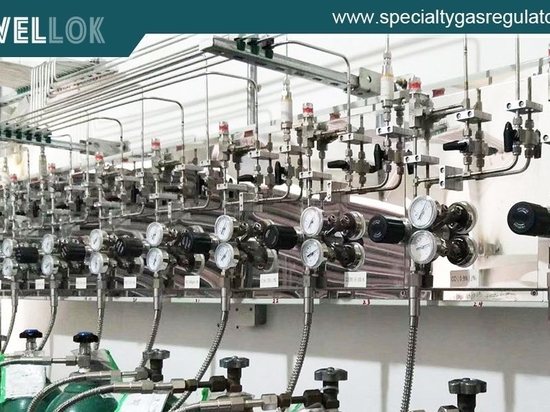

Hersteller von automatischen Gasumschaltsystemen

Abschnitt 1: Sicherheit geht vor – Die unabdingbare Grundlage

Bevor man auch nur ein einziges Ventil oder Manometer berührt, muss die Sicherheit oberste Priorität haben.

Persönliche Schutzausrüstung (PPE): Tragen Sie stets die geeignete persönliche Schutzausrüstung. Diese umfasst mindestens Schutzbrille, Handschuhe und, je nach Gasart, flammhemmende Kleidung oder andere Spezialausrüstung.
Lüftung: Sorgen Sie für ausreichende Belüftung des Bereichs, insbesondere beim Umgang mit Inertgasen (die zum Ersticken führen können) oder brennbaren Gasen.
Kenntnisse über das Gas: Machen Sie sich mit den spezifischen Gefahren des Gases im System vertraut: Ist es oxidierend, entzündlich, inert, giftig oder korrosiv? Halten Sie die entsprechenden Sicherheitsdatenblätter (SDB) bereit.
Systemkenntnisse: Machen Sie sich gründlich mit dem Systemschema (R&I-Fließbild – Rohrleitungs- und Instrumentierungsdiagramm) vertraut. Kennen Sie die Standorte aller Notabsperrventile (ESVs) und Hauptversorgungsventile.
Druckentlastung: Für viele Reparaturen muss das System sicher isoliert und drucklos gemacht werden. Befolgen Sie das Lockout/Tagout-Verfahren (LOTO).
Im Zweifelsfall evakuieren und einen Fachmann rufen: Wenn Sie einen größeren Gasaustritt vermuten (insbesondere bei giftigen oder brennbaren Gasen), die Quelle nicht ausfindig machen können oder Ihnen die nötigen Werkzeuge und Schulungen fehlen, verlassen Sie den betroffenen Bereich und kontaktieren Sie unverzüglich einen qualifizierten Techniker oder Gaslieferanten.

Abschnitt 2: Häufiges Problem Nr. 1 – Leckagen im Gasflaschenverteilersystem

Leckagen stellen das häufigste und potenziell gefährlichste Problem dar. Sie können zu Gasverlusten, Druckabfällen, Umweltgefahren und, bei bestimmten Gasen, zu Brand- oder Vergiftungsrisiken führen.

Symptome:

Allmählicher oder plötzlicher Abfall des Systemdrucks.
Hörbares Zischen (nicht immer vorhanden, insbesondere bei kleinen Lecks).
Erhöhte Zylinderwechselfrequenz ohne erhöhten Verbrauch.
Bei Edelgasen in geschlossenen Räumen: Alarme bei Schwindel oder Sauerstoffmangel.
Bei brennbaren Gasen: Geruchswahrnehmung (falls geruchsbehaftet) oder Alarm durch Gasdetektoren.
Vorgehensweise zur Fehlerbehebung:

Schritt 1: Vorläufige Überprüfungen und Isolation

Prüfen Sie, ob die nachgeschalteten Geräte (z. B. Analysatoren, Reaktoren) unerwartet Gas verbrauchen.
Schließen Sie das Hauptabsperrventil zwischen Verteiler und Anlage. Sinkt der Druck am Hochdruckmanometer des Verteilers weiter, befindet sich das Leck im Verteiler selbst. Stabilisiert sich der Druck, liegt das Leck in der nachgelagerten Verteilungsleitung.
Schritt 2: Identifizierung der Leckagequelle (vorgelagerter Verteiler)
Verwenden Sie ein nicht korrosives, handelsübliches Lecksuchmittel (z. B. Snoop) oder eine Seifenwasserlösung. Verwenden Sie niemals offenes Feuer.

Hauptverdächtige:
Zylinderanschlüsse (Anschlusskabel): Die flexiblen Schläuche, die die Zylinder mit dem Verteiler verbinden, sind häufige Schwachstellen. Überprüfen Sie die Überwurfmuttern sowohl am Zylinderventil (CGA-Mutter) als auch am Verteilereinlass. An der Leckstelle bilden sich Blasen.
Ventilsitze prüfen: Die inneren Dichtungen des Umschaltventils oder der Rückschlagventile können verschleißen.
Druckreglermembranen und -dichtungen: Die Lösung auf die Entlüftungsöffnung des Reglers und alle Nähte auftragen.
Messgeräteanschlüsse: Die kleinen Anschlüsse, an denen die Manometer in den Verteiler eingeschraubt werden.
Gewindefittings & Schweißnähte: Überprüfen Sie alle Verbindungen in der Verteilerleitung.
Schritt 3: Auflösung

Bei losen Verbindungen: Verwenden Sie den passenden Drehmomentschlüssel, um die Verschraubung festzuziehen. Ziehen Sie die Verschraubung nicht zu fest an, da dies Dichtungen oder Gewinde beschädigen kann. Beachten Sie gegebenenfalls die Drehmomentvorgaben des Herstellers.
Bei beschädigten Bauteilen: Wenn die Undichtigkeit an einem Ventilschaft, dem Reglergehäuse oder einem gerissenen Anschlussschlauch liegt, muss das entsprechende Bauteil ausgetauscht werden. Vor dem Austausch muss die Leitung vollständig drucklos gemacht werden.
Bei Dichtungsverschleiß: O-Ringe, Stopfbuchsenpackungen und Membrandichtungen verschleißen. Ersetzen Sie diese durch das richtige, gaskompatible Material (z. B. Viton für viele Anwendungen, jedoch Kompatibilitätstabellen beachten).

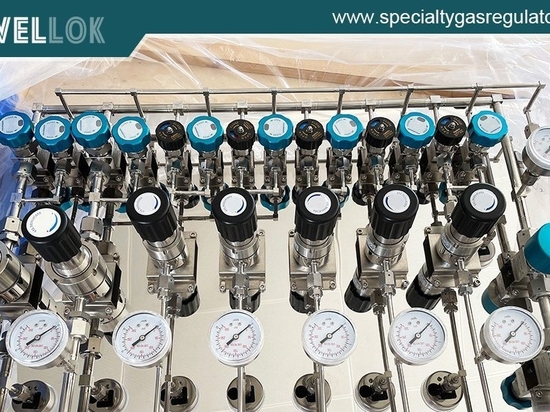

Abschnitt 3: Häufiges Problem Nr. 2 – Druckunregelmäßigkeiten

Dies umfasst keinen Druck, niedrigen Druck oder schwankenden Druck am Auslass.

Symptome:

Nachgelagerte Anlagenteile fallen aus oder arbeiten unregelmäßig.
Die Manometeranzeigen sind instabil oder liegen unter dem Sollwert.
Vorgehensweise zur Fehlerbehebung:

Schritt 1: Versorgungsquelle prüfen

„Automatische Umschaltungs“-Krümmer: Stellen Sie sicher, dass der Primärspeicher nicht leer ist. Möglicherweise hat das System nicht auf den Reservespeicher umgeschaltet. Betätigen Sie das Umschaltventil gegebenenfalls manuell.
„Halbautomatische“ Krümmer: Vergewissern Sie sich, dass die richtige Bank geöffnet ist und dass die Zylinder nicht leer sind.
Zylinderdruck: Überprüfen Sie die Manometer an den einzelnen Flaschenreglern (falls vorhanden) oder das Hochdruckmanometer der Zylinderbank. Eine leere Flasche ist die einfachste Erklärung.
Schritt 2: Reglerfehler diagnostizieren
Der Druckregler ist eine Schlüsselkomponente. Ein Ausfall kann sich auf verschiedene Weise äußern:

Kriechen (Druckanstieg): Der Auslassdruck steigt langsam an, ohne dass ein Durchfluss erfolgt. Dies ist ein kritischer Fehler, der häufig durch einen beschädigten Hauptventilsitz verursacht wird. Der Regler muss umgehend ausgetauscht werden.
Druckabfall (Druckverlust): Der Auslassdruck sinkt unter den Sollwert, sobald der Durchfluss einsetzt. Dies kann bei hohen Durchflussraten normal sein, deutet aber bei starkem Abfall auf eine schwache Feder oder einen zu kleinen Regler hin.
Kein Ausgangsdruck: Der Regler ist blockiert, der Einlassfilter verstopft oder die Membran gerissen. Versuchen Sie, ein klemmendes Ventil durch leichtes Klopfen auf das Gehäuse zu lösen. Falls dies nicht hilft, muss das Bauteil ausgetauscht werden.
Unregelmäßige Schwankungen: Könnte auf eine Verunreinigung (siehe Problem Nr. 4) oder ein defektes internes Bauteil hinweisen.
Schritt 3: Auf Verstopfungen prüfen

Überprüfen Sie die Einlassfilter an den Reglern. Partikel aus den Zylindern können diese verstopfen.
Prüfen Sie die Magnetventile (falls für die automatische Steuerung verwendet), um sicherzustellen, dass sie mit Strom versorgt werden und geöffnet sind.

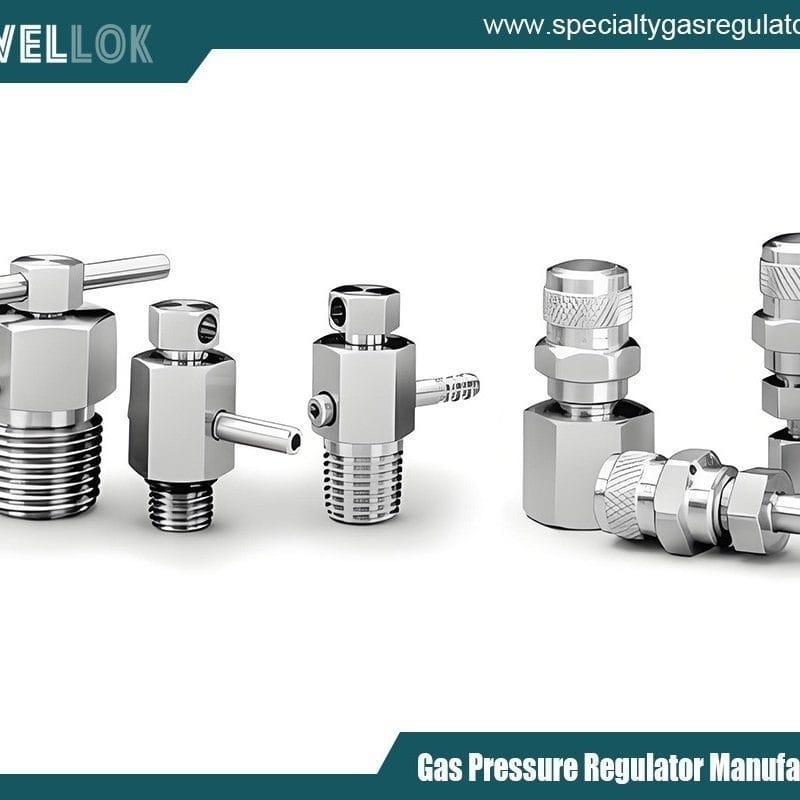

Abschnitt 4: Häufiges Problem Nr. 3 – Ventilfehlfunktionen

Die Ventile sind die Steuerpunkte des Verteilers.

Symptome:

Unfähigkeit, eine Bank oder einen Zylinder zu isolieren.
Leckage durch ein Ventil im geschlossenen Zustand.
Schwergängige oder blockierte Ventilbetätigung.
Vorgehensweise zur Fehlerbehebung:

Schritt 1: Das defekte Ventil identifizieren

Verwenden Sie die oben beschriebene Lecksuchmethode, um festzustellen, ob ein Ventil im geschlossenen Zustand Gas durchlässt.
Achten Sie auf Durchflussgeräusche an einem Ventil, das eigentlich geschlossen sein sollte.
Schritt 2: Häufige Ventilprobleme und deren Behebung

Schaftleck: Bei packungsfähigen Ventilen (mit Stopfbuchsenmutter) kann ein leichtes Anziehen der Stopfbuchsenmutter eine Spindelleckage beheben. Besteht die Leckage weiterhin, muss die Packung während eines Wartungsfensters unter Druck ausgetauscht werden.
Sitzleckage im Inneren: Wenn bei geschlossenem Ventil Gas durch das Ventilgehäuse strömt, wird der Ventilsitz (oft aus PTFE oder einem anderen weichen Material) beschädigt. Das Ventil muss repariert oder ausgetauscht werden.
Festgeklemmtes Ventil: Erzwinge es nicht. Tragen Sie gegebenenfalls ein für Sauerstoffanwendungen zugelassenes Kriechöl auf und lassen Sie es einwirken. Leichtes Klopfen mit einem weichen Gummihammer kann helfen. Gewaltanwendung kann die Spindel brechen. Bleibt das Ventil fest, muss es ausgetauscht werden.

Abschnitt 5: Häufiges Problem Nr. 4 – Gasverunreinigung/Reinheitsprobleme

Unverzichtbar in Laboren, der Halbleiterfertigung und medizinischen Anwendungen, wo Gasreinheit von größter Bedeutung ist.

Symptome:

Verminderte Leistungsfähigkeit empfindlicher Instrumente (z. B. GC-MS, Reaktoren).
Ungewöhnliche Gerüche oder Farben.
Partikel in Filtern oder nachgeschalteten Anlagenteilen.
Vorgehensweise zur Fehlerbehebung:

Schritt 1: Die Kontaminationsquelle ermitteln
Verunreinigungen können an verschiedenen Stellen eingebracht werden:

Zylinderquelle: Die häufigste Gasquelle. Verwenden Sie stets Gase mit dem für Ihre Anwendung erforderlichen Reinheitsgrad.
Während des Zylinderwechsels: Bei diesem Vorgang kann Luft oder Feuchtigkeit eindringen. Spülen Sie die Zylinderverbindung immer durch, bevor Sie das Hauptzylinderventil öffnen. Verwenden Sie die Methode „Anheben, Spülen, Verbinden“.
Interne Verunreinigungen im Verteiler: Feuchtigkeit, Öl oder Partikel aufgrund mangelhafter Vorreinigung, eines beschädigten Bauteils oder Rückfluss aus nachgelagerten Bereichen.
Baumaterialien: Unverträgliche Materialien (z. B. Standardmessing mit hochreinem Ammoniak) können sich zersetzen und den Strom verunreinigen.
Schritt 2: Lösung und Prävention

Zusätzliche Filterung installieren: Verwenden Sie Inline-Partikelfilter (0.01 Mikron) und, falls erforderlich, Reiniger oder Trockner, die speziell auf den jeweiligen Schadstoff (z. B. Feuchtigkeit, Sauerstoff) abgestimmt sind.
Reinigungsverfahren verbessern: Setzen Sie strenge Standardarbeitsanweisungen für den Zylinderwechsel um und stellen Sie eine ordnungsgemäße Evakuierung oder Spülung der Anschlussstelle sicher.
Systempassivierung: Bei Systemen mit ultrahoher Reinheit muss unter Umständen der gesamte Verteiler und die Rohrleitungen gereinigt und passiviert werden, um interne Verunreinigungen zu entfernen.

Abschnitt 6: Proaktive Wartung – Die beste Form der Fehlerbehebung

Ein solider Wartungsplan beugt den meisten Problemen vor.

Tägliche/betriebliche Kontrollen:

Sichtprüfung auf physische Schäden, Korrosion oder Frost (Hinweis auf ein Leck).
Protokollierung der Druckmesswerte zur Nachverfolgung des Verbrauchs und zur Identifizierung schleichender Leckagen.
Wöchentliche/monatliche Kontrollen:

Prüfen Sie alle Verbindungen mit Dichtigkeitsprüfflüssigkeit.
Überprüfen Sie die Funktion der Umschaltsysteme und Alarme.
Jährliche/Halbjährliche professionelle Dienstleistung:

Vollständiger Systemdichtheitstest.
Kalibrierung von Manometern und Reglern.
Prüfung und Austausch von Verschleißteilen: Ventildichtungen, Reglersitze, Membranen und Filter.
Funktionsprüfung aller Sicherheitsventile und Magnetventile.

Fazit

Die Fehlersuche an einem Gasflaschenverteilersystem ist ein systematischer Prozess, der systematische Beobachtung mit einem tiefen Verständnis der Systemkomponenten verbindet. Durch die Einhaltung strenger Sicherheitsvorkehrungen können Sie die Ursache von Leckagen, Druckproblemen, Ventilausfällen und Verunreinigungen effektiv diagnostizieren. Denken Sie daran: Ziel der Fehlersuche ist nicht nur die Behebung des akuten Problems, sondern das Verständnis seiner Ursache , um ein erneutes Auftreten zu verhindern.

Das wichtigste Werkzeug ist jedoch nicht der Schraubenschlüssel oder das Lecksuchgerät, sondern ein umfassendes und konsequent durchgeführtes vorbeugendes Wartungsprogramm. Durch regelmäßige Inspektion, Prüfung und den Austausch von Komponenten verwandeln Sie die Fehlersuche von einer reaktiven Notfallmaßnahme in eine geplante Kleinigkeit und gewährleisten so den unterbrechungsfreien, sicheren und zuverlässigen Betrieb Ihrer kritischen Gasversorgungsanlage.
