Hochdruck-Stickstoffgasregler verstehen

Hochdruck-Stickstoffgasregler verstehen

Im Bereich der Industriegase zählt Stickstoff zu den vielseitigsten und am weitesten verbreiteten Elementen. Er ist inert, nicht brennbar und unverzichtbar für Anwendungen von der Lebensmittelkonservierung bis hin zur Hightech-Fertigung. Allerdings wird Stickstoff üblicherweise in Hochdrucktanks oder -flaschen gelagert, oft mit einem Druck von über 3000 PSI (Pfund pro Quadratzoll), was erhebliche Herausforderungen für eine sichere und effiziente Nutzung mit sich bringt. Hier kommt der Hochdruck-Stickstoff-Gasdruckregler ins Spiel. Ein solcher Regler ist ein wichtiges Gerät, das den Druck von Stickstoffgas aus dem Lagertank auf ein für nachgeschaltete Anlagen oder Prozesse nutzbares Niveau reduziert und regelt.

Diese Regler gewährleisten eine gleichmäßige und sichere Gaszufuhr und verhindern so Schäden an Werkzeugen, Rohrleitungen oder Endanwendungen. Ohne sie könnte der hohe Druck aus dem Tank zu Explosionen, Leckagen oder ineffizientem Betrieb führen. In diesem Fachartikel werden die Grundlagen von Hochdruck-Stickstoff-Gastankreglern erläutert, einschließlich ihrer Funktionsprinzipien, Komponenten, Typen, Anwendungen, Auswahlkriterien, Wartung und Sicherheitsaspekte. Durch das Verständnis dieser Aspekte können Ingenieure, Techniker und Bediener fundierte Entscheidungen zur Optimierung ihrer Systeme treffen.

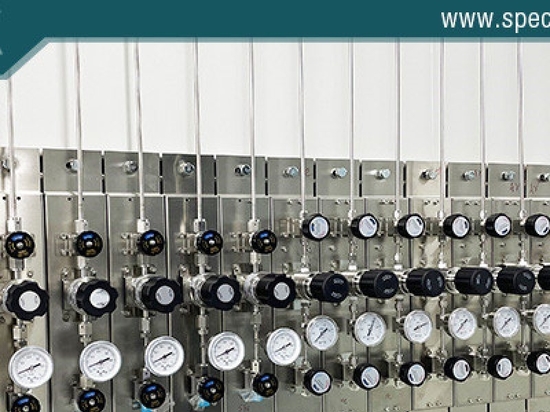

Hochdruck-Stickstoff-Gastankregler
Grundprinzipien der Funktionsweise

Ein Hochdruck-Stickstoffgasdruckregler arbeitet im Prinzip nach dem Prinzip der Druckreduzierung und -stabilisierung. Stickstoffgas wird für Anwendungen mit extrem hohen Drücken in Tanks komprimiert, bis zu einem Druck von 7500 PSIG (Pfund pro Quadratzoll Überdruck). Der Regler fungiert als eine Art Tür- und Torsionsmechanismus und reduziert mithilfe mechanischer Bauteile den Eingangsdruck auf einen niedrigeren Ausgangsdruck, der je nach Modell oft zwischen 0 und 600 PSI einstellbar ist.

Der Prozess beginnt, sobald das Hochdruckgas durch einen Einlassanschluss in den Regler eintritt. Im Inneren misst eine Membran oder ein Kolben den Ausgangsdruck und passt ein Ventil an, um den gewünschten Druck aufrechtzuerhalten. Sinkt der Druck nach dem Regler aufgrund eines erhöhten Bedarfs, öffnet sich das Ventil weiter, um mehr Gas durchzulassen. Steigt der Druck hingegen, schließt sich das Ventil, um den Durchfluss zu drosseln. Dieser Rückkopplungsmechanismus gewährleistet Stabilität, selbst wenn der Tankdruck mit der Zeit durch den Verbrauch des Gases sinkt.

Für Hochdruckanwendungen werden Regler aus robusten Materialien gefertigt, um extremen Belastungen standzuhalten. Messing wird aufgrund seiner Korrosionsbeständigkeit und Langlebigkeit häufig verwendet, während Dichtungen aus Materialien wie Viton oder PTFE den inerten Stickstoff ohne Beeinträchtigung vertragen. Der Regler verfügt außerdem über Sicherheitsfunktionen wie Überdruckventile, die überschüssigen Druck ablassen und das System vor Überdruck schützen.



Schlüsselkomponenten

Ein typischer Hochdruck-Stickstoffgasflaschenregler besteht aus mehreren wesentlichen Komponenten, die zusammenarbeiten:

Einlassanschluss: Dieser Anschluss wird an die Stickstoffflasche angeschlossen, häufig mit standardisierten Verschraubungen wie CGA-580 für Stickstoff in den USA oder W24.3×1/14-Innengewinde in Europa. Er muss Einlassdrücken von bis zu 3000–7500 PSI standhalten, ohne zu lecken.
Gehäuse und Haube: Das Hauptgehäuse, üblicherweise aus geschmiedetem Messing, umschließt die internen Mechanismen. Die Haube schützt den Verstellmechanismus und ist für einen einfachen Zugang konzipiert.
Manometer: Zwei Manometer gehören zur Standardausstattung – eines für den Tankdruck (Einlassdruck) mit einem Messbereich bis zu 3000–4000 PSI und ein weiteres für den Auslassdruck, typischerweise 0–120 PSI oder höher bei Modellen mit hohem Durchfluss. Gummischutzvorrichtungen schützen die Manometer vor Beschädigungen.
Membran oder Kolben: Das Sensorelement, das auf Druckänderungen reagiert. Membranen sind flexible Membranen für niedrigere Drücke, während Kolben in Hochdruckmodellen für höhere Genauigkeit und Langlebigkeit eingesetzt werden.
Einstellknopf oder -schraube: Ermöglicht dem Benutzer die Einstellung des gewünschten Auslassdrucks. Bei einigen Modellen handelt es sich um einen T-Griff für eine präzise Steuerung.
Ventilsitz und Ventilkegel: Die Ventilbaugruppe, die den Gasfluss steuert. Materialien wie Edelstahl gewährleisten eine lange Lebensdauer.
Auslassanschluss: Dient zum Anschluss von Schläuchen oder Geräten, oft mit Schlauchtüllen zur sicheren Befestigung.
Überdruckventil: Lässt automatisch Gas ab, wenn der Druck sichere Grenzwerte überschreitet, und verhindert so einen katastrophalen Ausfall.
Diese Komponenten sind so konstruiert, dass der Druckverlust minimiert und Durchflussraten gewährleistet werden, die für die jeweilige Anwendung geeignet sind – von der Verwendung im Labor bei geringen Durchflussmengen bis hin zur industriellen Spülung mit hohem Volumen.



Arten von Reglern

Hochdruck-Stickstoffgasflaschenregler gibt es in verschiedenen Ausführungen, um unterschiedlichen Anforderungen gerecht zu werden:

– Einstufige Regler: Diese reduzieren den Druck in einem Schritt. Sie sind einfach, kostengünstig und ideal für Anwendungen, bei denen der Eingangsdruck relativ konstant bleibt. Sinkt jedoch der Tankdruck, kann der Ausgangsdruck geringfügig schwanken.

– Zweistufige Regler: Dank zweier Reduktionsstufen halten diese Regler den Ausgangsdruck unabhängig von Eingangsdruckschwankungen konstant. Die erste Stufe reduziert auf einen Zwischendruck, die zweite Stufe feinjustiert den Enddruck. Sie eignen sich besonders für Präzisionsaufgaben wie Laboranalysen oder Kalibrierungen.

– Hochleistungsregler: Konzipiert für Anwendungen mit hohem Gasbedarf, wie z. B. Spülung in Klimaanlagen oder Schweißarbeiten. Sie liefern bis zu 5000 SCFH (Standardkubikfuß pro Stunde) und sind für hohe Eingangsdrücke geeignet.

– Verteilerregler: Diese werden in Systemen mit mehreren Tanks eingesetzt und ermöglichen ein nahtloses Umschalten zwischen den Zylindern ohne Unterbrechung des Durchflusses. Sie werden häufig in kontinuierlichen Prozessen wie Lebensmittelverpackungslinien verwendet.

– Ultrahochdruckmodelle: Diese Modelle sind für Eingangsdrücke bis zu 7500 PSIG ausgelegt und für spezielle Anwendungen wie Motorsport oder Hochdruckprüfungen konzipiert.

Die Auswahl des jeweiligen Typs erfolgt anhand von Faktoren wie Druckbereich, Durchflussrate und Umgebungsbedingungen.



Anwendungen

Hochdruck-Stickstoffgastankregler finden in verschiedensten Branchen Anwendung:

In der Klima- und Kältetechnik ermöglichen sie Spülsysteme zur Entfernung von Feuchtigkeit und Verunreinigungen und gewährleisten so einen effizienten Betrieb. Beim Schweißen und in der Metallverarbeitung liefern Stickstoffregler Schutzgas, um Oxidation bei Prozessen wie dem WIG-Schweißen zu verhindern.

In der Lebensmittel- und Getränkeindustrie werden sie für die Verpackung unter Schutzatmosphäre eingesetzt, wodurch die Haltbarkeit durch Verdrängung von Sauerstoff verlängert wird. In Laboren unterstützen Präzisionsregler die Gaschromatographie und andere Analysegeräte.

In der pharmazeutischen Produktion werden sie zur inerten Abdeckung eingesetzt, um Reaktionen mit empfindlichen Substanzen zu verhindern. In der Luft- und Raumfahrt sowie in der Automobilindustrie simulieren Hochdruckmodelle extreme Bedingungen zur Bauteilvalidierung.

Darüber hinaus werden sie in der Elektronik bei Löt- und Reinigungsprozessen eingesetzt, während sie in der Öl- und Gasindustrie Druckprüfungen von Pipelines unterstützen.



Auswahl und Installation

Die Auswahl des richtigen Hochdruck-Stickstoffgasflaschenreglers erfordert die Beurteilung mehrerer Kriterien:

– Druckanforderungen: Den maximalen Einlassdruck an den Tankdruck und den maximalen Auslassdruck an die Anwendungsanforderungen anpassen.

– Durchflussrate: Stellen Sie sicher, dass der Regler das geforderte Volumen ohne übermäßigen Druckabfall bewältigen kann.

– Materialverträglichkeit: Stickstoff ist inert, aber es muss sichergestellt werden, dass Dichtungen nicht durch Spuren von Verunreinigungen beeinträchtigt werden.

– Zertifizierungen: Achten Sie auf die Einhaltung von Sicherheitsstandards wie CGA oder ISO.

Die Installation ist einfach, aber entscheidend: Befestigen Sie den Regler am Tankventil, ziehen Sie ihn fest an und prüfen Sie ihn mit Seifenwasser auf Undichtigkeiten. Stellen Sie den Ausgangsdruck schrittweise ein und beobachten Sie dabei die Manometer. Installieren Sie den Regler stets in einem gut belüfteten Bereich, um Erstickungsgefahr durch Stickstoffansammlung zu vermeiden.



Wartung und Sicherheit

Regelmäßige Wartung verlängert die Lebensdauer eines Hochdruck-Stickstoffgasreglers. Überprüfen Sie die Manometer auf Genauigkeit, reinigen Sie die Einlassfilter, um Verstopfungen zu vermeiden, und tauschen Sie verschlissene Dichtungen jährlich aus. Lagern Sie die Regler in einer trockenen, sauberen Umgebung, um Korrosion zu verhindern.

Sicherheit hat oberste Priorität: Überschreiten Sie niemals den Nenndruck, verwenden Sie ausschließlich kompatible Armaturen und tragen Sie beim Umgang mit Hochdrucksystemen Schutzausrüstung. Beachten Sie die erstickende Wirkung von Stickstoff – sorgen Sie für ausreichende Belüftung. Im Falle von Leckagen evakuieren und belüften Sie den Bereich vor der Reparatur.

Regelmäßige Prüfungen, wie z. B. hydrostatische Druckprüfungen, bestätigen die Integrität. Die Einhaltung der Herstellerrichtlinien minimiert die Risiken.

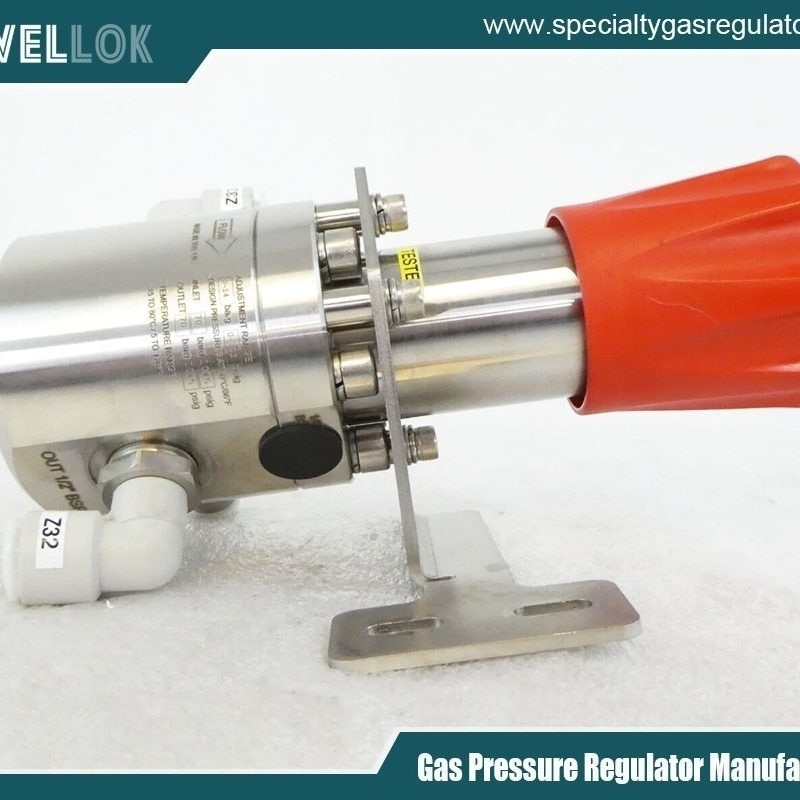

Hochdruck-Stickstoff-Gastankregler
Fazit

Hochdruck-Stickstoffdruckregler sind für die sichere und effiziente Handhabung von Gasen in unzähligen Anwendungen unverzichtbar. Durch die Reduzierung und Stabilisierung des Drucks ermöglichen sie eine präzise Steuerung und steigern so Produktivität und Sicherheit. Mit dem technologischen Fortschritt entwickeln sich diese Geräte stetig weiter und integrieren digitale Überwachungssysteme für intelligentere Betriebsabläufe. Das Verständnis ihrer Funktionsweise, Komponenten und bewährten Verfahren versetzt Anwender in die Lage, das volle Potenzial von Stickstoff auszuschöpfen.
