In der anspruchsvollen Welt der Halbleiterfertigung, der Photovoltaikproduktion und der Materialwissenschaft ist Silan (SiH₄) ein unverzichtbares Vorläufergas. Seine Eignung zur Abscheidung hochreiner Siliziumschichten mittels chemischer Gasphasenabscheidung (CVD) ist unübertroffen. Aufgrund seiner extremen Pyrophorität – es entzündet sich spontan bei Kontakt mit Luft – sowie seiner Toxizität und des Potenzials für explosive Gemische zählt es jedoch zu den gefährlichsten Stoffen in industriellen Anlagen. Ein zentrales Element für die sichere Zufuhr ist der spezielle Gasdruckregler. Ein Ausfall dieses Reglers ist nicht nur eine vorübergehende Betriebsstörung, sondern eine potenzielle Katastrophe. Dieser Artikel bietet eine umfassende Anleitung zur fachgerechten Installation von SiH₄-Spezialgasdruckreglern und beschreibt detailliert einen klaren, umsetzbaren Notfallplan für Leckagen.

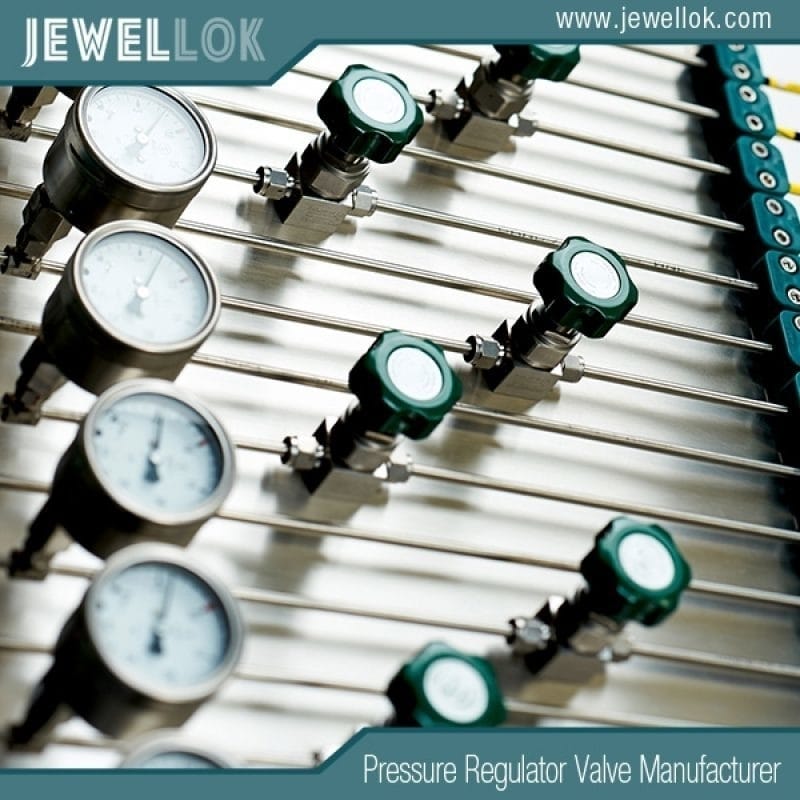

Hersteller von hochreinen Spezialgasreglern
Die Stiftung – Gefahren und Hardware verstehen
Bevor man einen Regler berührt, muss man sich der Gefahren bewusst sein. Spezielle SiH4-Gasdruckregler benötigen Konzentrationen von über 1.37 % in Luft, um sich zu entzünden – ein Schwellenwert, der bei Leckagen leicht überschritten wird. Die Flamme ist in der Nähe der Quelle oft unsichtbar, und bei der Verbrennung entstehen Siliziumdioxid-Partikel (SiO2) und giftige Nebenprodukte. Außerdem kann es explosive Gemische bilden und heftig mit Oxidationsmitteln reagieren.

Der SiH4-Regler ist kein herkömmlicher Industrieregler. Es handelt sich um ein sorgfältig konstruiertes Sicherheitsgerät mit besonderen Eigenschaften:

Materialverträglichkeit: Die Konstruktion besteht vollständig aus Edelstahl (typischerweise 316L) mit Metallmembranen. Elastomere wie Viton® werden im Gasweg aufgrund von Permeations- und Degradationsrisiken generell vermieden. Als Dichtungen dienen spezielle, kompatible Materialien wie Kalrez® oder Metalldichtungen (z. B. C-Seals).

Spül- und Entlüftungskonfigurationen: Ausgestattet mit unabhängigen Spülanschlüssen (typischerweise Helium oder Stickstoff, zertifiziert mit einer Reinheit von 99.999 % oder höher) sowohl auf der Einlass- (Hochdruck-) als auch auf der Auslassseite (Niederdruck). Diese dienen der gründlichen Spülung vor und nach dem Betrieb. Die Entlüftungsanschlüsse sind so konstruiert, dass eventuelle Membranleckagen sicher in einen entlüfteten Wäscher oder eine Entlüftungsleitung und nicht in die Atmosphäre abgeleitet werden.

Leckage-vor-Ausfall-Design: Hochwertige SiH4-Regler sind so konstruiert, dass sie im Fehlerfall einen sicheren Modus erreichen, oft mit einem speziellen Leckageerkennungsanschluss für die Membranbaugruppe.

Reinheit: Die Partikelanzahl und der Kohlenwasserstoffgehalt sind für die Halbleiterverarbeitung zertifiziert (z. B. gemäß SEMI-Standards). Reinigung, Trocknung und Verpackung erfolgen im Reinraum.

Professionelles Installationsprotokoll – Eine Schritt-für-Schritt-Anleitung
Die Installation erfordert höchste Präzision. Das folgende Protokoll setzt voraus, dass alle Mitarbeiter in Bezug auf die Gefahren von SiH4 geschult sind, die entsprechende persönliche Schutzausrüstung (PSA) – einschließlich feuerfester Kleidung, Gesichtsschutz und geeigneter Handschuhe – tragen und in einem gut belüfteten, klassifizierten Gasschrank oder Gashaus mit kontinuierlicher Leckageüberwachung arbeiten.

Phase 1: Vorbereitung vor der Installation

Systemdesignprüfung: Überprüfung des Gasschrankdesigns: dedizierte SiH4-Leckdetektoren (oft oben und unten angebracht), automatische Feuerlöschanlage, primäre und sekundäre Auffangwanne, ordnungsgemäß geerdete und verbundene Schalttafeln sowie ein voll funktionsfähiges Spülsystem mit druckfesten Entlüftungsleitungen, die zu einer Brennkammer oder einem Wäscher geführt werden.

Werkzeugabschaltung und -isolierung: Stellen Sie sicher, dass alle nachgeschalteten Werkzeuge abgeschaltet sind. Isolieren Sie die Gasleitung, indem Sie das Flaschenventil und alle vorgeschalteten Verteilerventile schließen.

System spülen und evakuieren: Spülen Sie die vorhandenen Leitungen, in denen der Regler installiert wird, mit einem zugelassenen Inertgas (He/N₂). Evakuieren Sie den Bereich nach Möglichkeit mit einer Vakuumpumpe, um die Restluft zu entfernen. Ziel ist es, vor dem Einbau des Reglers eine sauerstofffreie Umgebung zu schaffen.

Inspektion und Verifizierung durch die Regulierungsbehörde:

Dokumentation: Prüfen Sie das Konformitätszertifikat des Herstellers sowie den Bericht über Reinheit und Materialverträglichkeit.

Sichtprüfung: Prüfen Sie auf Transportschäden. Stellen Sie sicher, dass der CGA-Anschluss (typischerweise CGA 350 für SiH4) zum Zylinderventil passt. Prüfen Sie, ob der Auslassanschluss mit Ihrem Bedienfeld übereinstimmt.

Einstellungen: Stellen Sie sicher, dass der Regler auf den niedrigsten Ausgangsdruck eingestellt oder am Einstellknopf vollständig zurückgedreht (gegen den Uhrzeigersinn) ist, um einen plötzlichen Druckanstieg beim Anschluss zu vermeiden.

Phase 2: Installationsdurchführung

Zylinderanschluss (falls zutreffend):

Sichern Sie die SiH4-Flasche im Schrank mit der geeigneten Haltekette oder Klemme.

Mit einem sauberen, SiH4-geeigneten Schraubenschlüssel das Zylinderventil vorsichtig für eine Sekunde öffnen , um das Außengewinde von Ablagerungen zu befreien (die Abluftanlage am Einsatzort muss eingeschaltet sein). Dies wird als „Zylinder öffnen“ bezeichnet.

Schließen Sie den Reglereinlass an das Zylinderventil an. Verwenden Sie kein Teflonband. Verwenden Sie ausschließlich die vom Hersteller vorgeschriebene Metalldichtung (z. B. eine Nickel-Quetschdichtung). Ziehen Sie die Schrauben gemäß den Herstellervorgaben mit dem vorgeschriebenen Drehmoment an – zu festes Anziehen ist eine häufige Ursache für Verbindungsfehler.

Schalttafeleinbau:

Montieren Sie den Regler sicher an der Gasverteilerschiene oder -halterung.

Verbinden Sie den Ausgang des Reglers mit der nachgeschalteten Prozessleitung und verwenden Sie dabei erneut die richtigen Dichtungen und das korrekte Drehmoment.

Anschlüsse der Spülleitungen: Verbinden Sie die separaten Spülgasleitungen mit den Ein- und Auslassöffnungen des Reglers. Diese Leitungen müssen mit Rückschlagventilen ausgestattet sein, um einen Rückfluss von SiH4 in das Spülgassystem zu verhindern.

Anschluss der Abgasleitung: Verbinden Sie den Abgasanschluss des Reglers mit dem zugelassenen, entlüfteten Abgasverteiler. Diese Leitung muss durchgehend zu einem sicheren Auslasspunkt (Wäscher/Brennkammer) geführt werden.

Phase 3: Dichtigkeitsprüfung und Validierung nach der Installation

Erstbeaufschlagung mit Inertgas:

Schließen Sie das Auslassventil des Reglers.

Öffnen Sie die Spülgaszufuhr zur Einlassseite. Öffnen Sie langsam den Einstellknopf des Reglers, um den Innenraum auf einen niedrigen Druck (z. B. 5-10 psig) zu bringen.

Schließen Sie die Spülquelle und überwachen Sie den Druck auf Abfall. Führen Sie an allen neuen Anschlüssen (Einlass, Auslass, Entlüftung, Spülung) eine Blasen- oder Schnüffelprüfung durch . Ein Helium-Lecksuchgerät ist aufgrund seiner höheren Empfindlichkeit empfehlenswert.

Vollständiger Systemspülzyklus: Nachdem die Dichtheit bestätigt wurde, führen Sie eine vollständige dynamische Spülung des gesamten Systems vom Zylinderventil bis zum Werkzeugabsperrventil durch. Ein gängiges Verfahren umfasst drei aufeinanderfolgende Druckspül- und Evakuierungszyklen, um verbleibende atmosphärische Verunreinigungen auf unterhalb der Zündgrenze liegende Konzentrationen zu verdünnen.

Abschließende SiH4-Druckbeaufschlagung und Dichtigkeitsprüfung:

Nach erfolgreichem Spülvorgang die Spülleitungen schließen.

Öffnen Sie das SiH4-Zylinderventil langsam und vorsichtig.

Stellen Sie den Regler auf den gewünschten Solldruck ein.

Führen Sie unverzüglich eine umfassende Dichtigkeitsprüfung mit einer speziellen, empfindlichen SiH4-Lecksuchsonde an allen potenziellen Leckstellen durch: Spindel, Membrandichtung, Haube, alle Anschlüsse und der Entlüftungsleitungsanschluss.

Seifenlösung darf unter keinen Umständen auf einem aktiven SiH4-System verwendet werden, da sie mit dem Gas reagieren oder es einschließen kann.

Erst wenn alle diese Schritte erfolgreich abgeschlossen sind, sollte die Anlage als bereit für die Inbetriebnahme des Werkzeugs angesehen werden, wobei die spezifischen Sicherheitsverfahren des Werkzeugs zu beachten sind.

Notfallplan bei Leckagen – Handeln, Isolieren, Abmildern
Trotz aller Bemühungen können Lecks auftreten. Eine schnelle, geübte Reaktion ist daher unerlässlich. Der folgende Plan folgt dem AIM-Prinzip: Handeln, Isolieren, Abschwächen.

Schritt 1: Sofortiges Handeln (innerhalb von Sekunden)

Personensicherheit hat oberste Priorität: Die Person, die den Vorfall entdeckt, muss mündlich und über den Notrufknopf Alarm schlagen. Alle nicht benötigten Personen sind aus dem unmittelbaren Gefahrenbereich und in Windrichtung zu evakuieren.

Erweiterte Schutzausrüstung anlegen: Einsatzkräfte müssen vor dem Annähern eine Vollgesichts-Atemschutzmaske (Pressluftatmer) und feuerfeste Schutzanzüge anlegen.

Schaltschrankprotokolle aktivieren: Falls dies nicht automatisch erfolgt, aktivieren Sie die Notabschaltung (ESD) des Gasschaltschranks manuell. Dies sollte Folgendes bewirken:

Schließen Sie das/die Quellzylinderventil(e) elektronisch.

Schließen Sie das Absperrventil des nachgeschalteten Prozesses.

Um die SiH4-Konzentration zu verdünnen, sollte eine Stickstoffspülung mit hohem Durchfluss in den Schrank und die Leitungen eingeleitet werden.

Schritt 2: Isolation und Eindämmung (innerhalb von Minuten)

Manuelle Überprüfung der Absperrung: Sofern dies gefahrlos möglich ist, sollten die Einsatzkräfte überprüfen, ob das primäre Flaschenventil geschlossen ist. Nähern Sie sich der Stelle von der Seite (nicht in Richtung des Reglers), gegebenenfalls unter Verwendung von Verlängerungswerkzeugen.

Bereich absperren: Einen Gefahrenbereich abgrenzen. Zugang beschränken. Sicherstellen, dass Lüftungsanlagen und Abgasreinigungssysteme mit maximaler Kapazität arbeiten.

Überwachung: Verwenden Sie tragbare SiH4-Detektoren, um die Leckagekonzentration zu überwachen und die Gefahrengrenze zu bestimmen. Schalten Sie elektrische Geräte nicht ein oder aus, wenn eine Leckage im explosionsgefährdeten Bereich vermutet wird – Sie könnten eine Zündquelle erzeugen.

Schritt 3: Schadensbegrenzung und Wiederherstellung

Kontrolliertes Abbrennen: Brennt ein Leck mit sichtbarer Flamme, darf es NICHT gelöscht werden. Ein kontrolliertes Abbrennen ist sicherer, als unverbranntes SiH4 anzusammeln und eine explosive Wolke entstehen zu lassen. Lassen Sie es unter kontrollierten Bedingungen abbrennen und kühlen Sie die umliegenden Geräte mit Wassernebel.

Brandbekämpfung (falls erforderlich): Sind umliegende Anlagen gefährdet, verwenden Sie aus sicherer Entfernung Pulverlöscher der Brandklasse D (für Metallbrände). CO₂- oder Wassernebel kann zur Kühlung angrenzender Gebäude eingesetzt werden. Verwenden Sie niemals einen Wasserstrahl direkt auf ein Silanleck oder einen Brand.

Dekontamination nach dem Vorfall: Sobald die Leckagequelle nachweislich isoliert ist und die Konzentrationen bei Null liegen, beginnt die Wiederherstellungsphase.

Die gesamte Gasarmatur, einschließlich des defekten Reglers, muss gründlich mit Inertgas gespült werden.

Der Regler muss gemäß den Richtlinien für Sondermüll oder den Rücksendevorschriften des Herstellers gekennzeichnet, ausgebaut und verpackt werden. Versuchen Sie nicht, einen SiH4-Regler vor Ort zu reparieren.

Vor der Neuinstallation jeglicher Geräte muss eine vollständige Ursachenanalyse (RCA) durchgeführt werden. Überprüfen Sie alle Verbindungen, kontrollieren Sie die Drehmomentaufzeichnungen und sehen Sie sich, falls vorhanden, Installationsvideos an.


Hersteller von hochreinen Spezialgasreglern
Fazit
Der fachgerechte Umgang mit SiH4-Spezialgasdruckreglern geht weit über die reine Verfahrensführung hinaus – er erfordert höchste Achtung vor der Gefahr. Die Installation des Reglers ist ein kritischer, regelgebundener Vorgang, bei dem Abkürzungen absolut inakzeptabel sind. Ebenso muss der Notfallplan mehr als nur ein Dokument sein; er muss ein eingeübter Reflex sein, der jedem Teammitglied durch regelmäßige, realistische Übungen vermittelt wird.

Investitionen in hochwertigste Ausrüstung, sorgfältige Schulungen und die strikte Einhaltung von Protokollen sind keine Betriebskosten, sondern eine unverzichtbare Versicherung. Gerade im Bereich der Spezialgase, wo der Spielraum für Fehler verschwindend gering ist, schützt diese disziplinierte Strenge Leben, erhält millionenschwere Fertigungsanlagen und sichert die kontinuierliche Innovation, die unsere technologische Welt vorantreibt. Denken Sie daran: Bei Silan gibt es keine kleinen Leckagen – nur potenzielle Katastrophen, die durch Vorbereitung und Präzision verhindert werden können.
