Die Rolle von Druckreglern aus Edelstahl 316L in der Öl- und Gasindustrie

Die Rolle von Druckreglern aus Edelstahl 316L in der Öl- und Gasindustrie

In der anspruchsvollen Welt der Öl- und Gasförderung, -verarbeitung und -verteilung ist die präzise Kontrolle des Flüssigkeitsdrucks entscheidend für Betriebseffizienz, Sicherheit und die Langlebigkeit der Anlagen. Druckregler sind dabei unverzichtbare Systemkomponenten und gewährleisten, dass Hochdruckgase oder -flüssigkeiten auf ein für nachgelagerte Anwendungen handhabbares Niveau reduziert werden. Unter den verschiedenen Werkstoffen, die für die Herstellung dieser Geräte verwendet werden, zeichnet sich Edelstahl 316L durch seine außergewöhnlichen Eigenschaften aus und ist daher die bevorzugte Wahl für die rauen Umgebungsbedingungen der Öl- und Gasindustrie.

Ein Druckregler ist ein Ventil, das den Durchfluss von Flüssigkeiten oder Gasen bei einem bestimmten Druck automatisch unterbricht und so eine gleichbleibende Leistung unabhängig von Schwankungen des Eingangsdrucks gewährleistet. In der Öl- und Gasindustrie kommen diese Regler in verschiedensten Bereichen zum Einsatz, von Erdgasleitungen bis hin zu Offshore-Bohrplattformen, wo der Kontakt mit korrosiven Substanzen, extremen Temperaturen und hohem Druck allgegenwärtig ist. Die Bezeichnung „Öl- und Gasdruckregler aus Edelstahl 316L“ umfasst eine spezielle Untergruppe dieser Geräte, die für die anspruchsvollen Bedingungen petrochemischer Anwendungen entwickelt wurden und gleichzeitig eine zuverlässige Leistung bieten.

Dieser Artikel befasst sich eingehend mit den technischen Aspekten von Druckreglern aus Edelstahl 316L und untersucht deren Materialzusammensetzung, Konstruktionsprinzipien, Anwendungen in der Öl- und Gasindustrie, Vorteile, Wartungsanforderungen und zukünftige Entwicklungen. Durch das Verständnis dieser Aspekte können Ingenieure und Bediener besser nachvollziehen, wie diese Regler zu einem sichereren und effizienteren Betrieb beitragen.

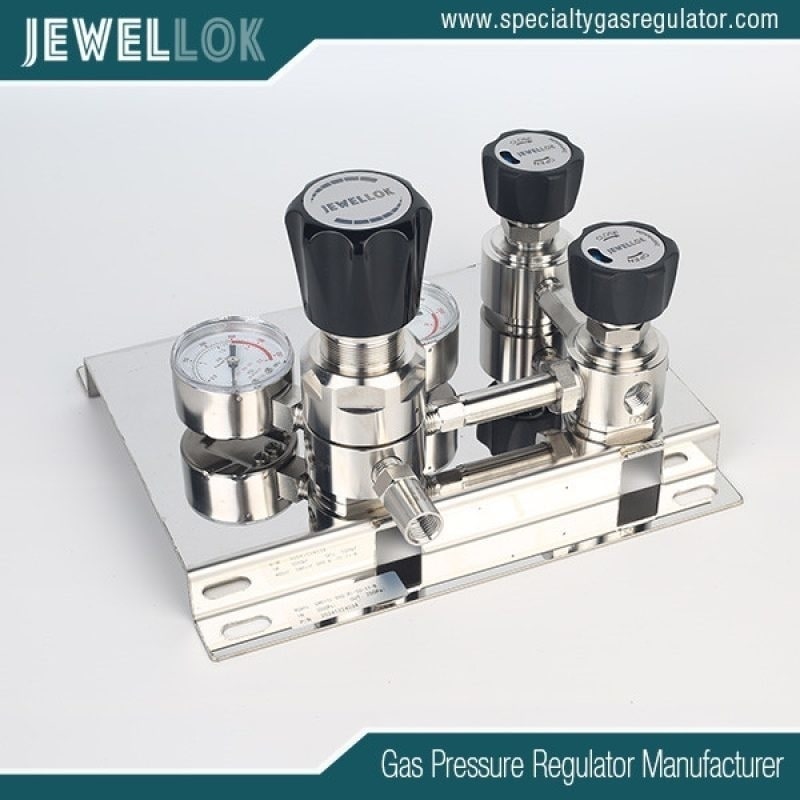

Hersteller von hochreinen Spezialgasreglern
Eigenschaften von Edelstahl 316L

316L-Edelstahl ist ein austenitischer Edelstahl, der hauptsächlich mit Chrom (16–18 %), Nickel (10–14 %) und Molybdän (2–3 %) legiert ist und einen niedrigen Kohlenstoffgehalt (typischerweise unter 0.03 %) aufweist. Das „L“ steht für die kohlenstoffarme Variante, die die Schweißbarkeit verbessert und das Risiko von Karbidausscheidungen beim Schweißen verringert, wodurch interkristalline Korrosion minimiert wird.

Einer der Hauptgründe für die Beliebtheit von 316L bei Druckreglern in der Öl- und Gasindustrie ist seine hervorragende Korrosionsbeständigkeit. Die Zugabe von Molybdän bietet exzellenten Schutz vor Lochfraß und Spaltkorrosion, die in Umgebungen mit Chloriden, Sulfiden und anderen aggressiven Chemikalien, wie sie in Rohöl, Erdgas und Meerwasser vorkommen, häufig auftreten. Beispielsweise müssen Regler auf Offshore-Plattformen Salzwasser standhalten, und die Beständigkeit von 316L gegen chloridinduzierte Spannungsrisskorrosion macht ihn ideal.

Mechanisch bietet 316L eine Zugfestigkeit von ca. 485 MPa und eine Streckgrenze von 170 MPa, wodurch es in einigen Ausführungen für Hochdruckanwendungen bis zu 6000 psi und mehr geeignet ist. Es behält seine Integrität über einen weiten Temperaturbereich, von kryogenen Temperaturen (-196 °C) bis hin zu hohen Temperaturen (bis zu 870 °C), was für Öl- und Gasprozesse mit Flüssigerdgas (LNG) oder für Hochtemperaturraffinerien von entscheidender Bedeutung ist.

Darüber hinaus ist 316L im geglühten Zustand nicht magnetisch und weist eine gute Duktilität auf, was die Herstellung komplexer Reglerbauteile wie Membranen, Gehäuse und Deckel erleichtert. Seine hygienischen Eigenschaften machen es zudem geeignet für Anwendungen, die hohe Reinheit erfordern, beispielsweise in Gasprobenahmesystemen oder überall dort, wo Verunreinigungen die Produktqualität beeinträchtigen könnten.

Im Vergleich zu anderen Werkstoffen wie Kohlenstoffstahl oder Messing reduziert die höhere Beständigkeit von 316L den Bedarf an häufigen Austauschvorgängen und senkt somit die langfristigen Kosten in korrosiven Umgebungen. Die Einhaltung von Normen wie ASTM A276 und NACE MR0175 gewährleistet, dass dieser Werkstoff die strengen Anforderungen der Öl- und Gasindustrie erfüllt.



Konstruktion und Funktionalität von Druckreglern aus Edelstahl 316L

Druckregler aus Edelstahl 316L sind in verschiedenen Ausführungen erhältlich, darunter einstufige und zweistufige Modelle, die jeweils auf spezifische Betriebsanforderungen zugeschnitten sind.

Ein einstufiger Druckregler reduziert den Eingangsdruck in einem Schritt auf den gewünschten Ausgangsdruck. Er besteht typischerweise aus einem Gehäuse, einer Membran, einer Feder und einem Ventilsitz. Die Membran, oft aus 316L oder verstärkten Elastomeren gefertigt, erfasst den Ausgangsdruck und passt die Ventilöffnung entsprechend an. In der Öl- und Gasindustrie verarbeiten diese Regler Eingangsdrücke von 10 bis 4500 psi und liefern stabile Ausgangsdrücke bis hinunter zu 0–1.6 MPa. Merkmale wie nicht-entlastende oder entlastende Entlüftungsventile verhindern Überdruck, und große Durchflusskapazitäten (Cv-Werte bis zu 2) ermöglichen die Verarbeitung großer Gasmengen.

Zweistufige Regler bieten durch den Einsatz zweier Reduktionsstufen eine noch höhere Präzision. Die erste Stufe senkt den hohen Eingangsdruck auf ein Zwischenniveau, während die zweite Stufe ihn auf den endgültigen Ausgangsdruck feinjustiert. Diese Konstruktion minimiert die Auswirkungen des Versorgungsdrucks und gewährleistet so eine gleichbleibende Ausgangsleistung auch bei schwankenden Eingangsbedingungen. In Ausführungen aus Edelstahl 316L werden sie häufig für hochreine Gase wie Wasserstoff oder Sauerstoff in petrochemischen Anlagen eingesetzt, wo Schwankungen zu Sicherheitsrisiken führen könnten.



Zu den Schlüsselkomponenten gehören:

– Karosserie und Motorhaube: Gefertigt aus 316L-Stangenmaterial für maximale Festigkeit und Korrosionsbeständigkeit.

– Membran: Gebundene oder gefaltete Ausführungen, die eine leckagefreie Funktion gewährleisten.

– Sitze und Dichtungen: Materialien wie Viton oder PTFE für die Kompatibilität mit Kohlenwasserstoffen.

– Manometer: Doppelmanometer zur Drucküberwachung am Ein- und Auslass.

Moderne Modelle verfügen über Funktionen wie Wasserstoffreinigung für den Umgang mit explosiven Gasen oder pneumatische Betätigung für die Fernsteuerung. Beispielsweise könnte in einer typischen Konfiguration ein Regler mit 1/2″-NPT-Gewinde den Durchfluss für die Erdgasverteilung regeln, mit einstellbaren Bereichen von 10–300 psi.

Funktionell arbeitet der Regler nach dem Prinzip des Kräftegleichgewichts. Die Federkraft wirkt der durch den Ausgangsdruck erzeugten Membrankraft entgegen. Sinkt der Ausgangsdruck, bewegt sich die Membran und öffnet das Ventil, wodurch der Durchfluss erhöht wird, bis das Gleichgewicht wiederhergestellt ist. Dieser selbstregulierende Mechanismus gewährleistet Stabilität; der Druckabfall unter Last beträgt bei hochwertigen 316L-Einheiten typischerweise weniger als 5 %.

In der Öl- und Gasindustrie werden diese Regler häufig in Verteiler oder Probenahmezylinder integriert, um eine sichere Druckreduzierung für die Analyse oder den Transport zu gewährleisten.



Anwendungen in der Öl- und Gasindustrie

Druckregler aus Edelstahl 316L finden in der gesamten Wertschöpfungskette der Öl- und Gasindustrie breite Anwendung, von der Exploration bis zur Raffinerie.

Bei vorgelagerten Anlagen, wie beispielsweise Offshore-Bohranlagen, regeln diese Regler den Druck von Bohrflüssigkeiten, Hydrauliksystemen und Blowout-Preventern. Ihre Korrosionsbeständigkeit ist in Unterwasserumgebungen unerlässlich, da die Einwirkung von Meerwasser und Schwefelwasserstoff (H₂S) aus Sauergasquellen weniger widerstandsfähige Materialien angreifen könnte. So kann beispielsweise ein Regler aus 316L bei der Bohrlochkopfdruckregelung den Eingangsdruck von 5000 psi auf 500 psi für die Instrumentierung reduzieren.

Anwendungen im Midstream-Bereich umfassen den Transport und die Speicherung von Erdgas über Pipelines. Erdgasregler gewährleisten sichere Lieferdrücke für Kompressorstationen oder LNG-Terminals. Bei der kryogenen Lagerung verhindert die Tieftemperaturzähigkeit von 316L Sprödigkeit und gewährleistet so die Zuverlässigkeit während der Gasverflüssigungsprozesse.

In Raffinerien und petrochemischen Anlagen regeln diese Geräte den Druck für katalytisches Cracken, Hydrotreating und Gastrennanlagen. Sie fördern korrosive Medien wie Chlor oder Ammoniak, wobei der Molybdängehalt des Edelstahls 316L Lochfraß verhindert. Hochleistungsmodelle unterstützen großtechnische Anlagen, beispielsweise die Brenngasversorgung von Turbinen.

Zu den Spezialanwendungen gehören Gasprobenahmesysteme, bei denen doppelseitige 316L-Zylinder in Kombination mit Reglern Kohlenwasserstoffproben gemäß den TPED-Vorschriften sammeln. Bei der verbesserten Erdölförderung (EOR) steuern Regler den CO₂-Injektionsdruck und optimieren so die Lagerstättenausbeute.

Insgesamt erhöhen diese Regler die Sicherheit, indem sie eine Überdruckbildung verhindern, die in explosionsgefährdeten Bereichen zu Leckagen oder Explosionen führen könnte.



Vorteile von Edelstahl 316L bei Druckreglern

Die Wahl von Edelstahl 316L bietet gegenüber Alternativen wie Edelstahl 304 oder Aluminium mehrere technische und wirtschaftliche Vorteile.

Seine Korrosionsbeständigkeit verlängert vor allem die Lebensdauer in aggressiven Medien und reduziert so Ausfallzeiten und Wartungskosten. In sauren Umgebungen (hoher H₂S-Gehalt) erfüllt 316L die NACE-Normen und verhindert Spannungsrisskorrosion durch Sulfide.

Die mechanische Festigkeit des Materials ermöglicht hohe Druckbelastungen; einige Regler sind für Eingangsdrücke bis zu 6000 psi ausgelegt. Diese Eigenschaft ist unerlässlich für die Tiefsee-Ölförderung oder die Hochdruck-Gasinjektion.

Dank seiner hygienischen und leicht zu reinigenden Oberflächen eignet sich 316L für Anwendungen mit hohen Reinheitsanforderungen und minimiert das Kontaminationsrisiko in der Gaschromatographie oder in medizinischen Sauerstoffsystemen, die mit der Öl- und Gasindustrie in Verbindung stehen.

Im Vergleich zu Messing vermeidet 316L die Entzinkung in chloridreichen Umgebungen und benötigt im Gegensatz zu Kohlenstoffstahl keine Schutzbeschichtungen, die mit der Zeit versagen können.

Aus wirtschaftlicher Sicht sind die Anschaffungskosten zwar höher, die Gesamtbetriebskosten jedoch aufgrund der Langlebigkeit niedriger. In explosionsgefährdeten Bereichen trägt die Funkenfreiheit von 316L zur Einhaltung der ATEX-Richtlinien bei.



Wartungs- und Sicherheitsüberlegungen

Eine sachgemäße Wartung gewährleistet die Langlebigkeit und Zuverlässigkeit von Druckreglern aus Edelstahl 316L.

Regelmäßige Inspektionen umfassen die Prüfung auf Leckagen, Membranintegrität und Manometergenauigkeit. In der Öl- und Gasindustrie wird eine jährliche Druckprüfung nach ASME-Normen empfohlen. Die Reinigung mit geeigneten Lösungsmitteln entfernt Kohlenwasserstoffrückstände, während der Verzicht auf abrasive Verfahren die passive Oxidschicht erhält.

Zu den Sicherheitsvorkehrungen gehören die Installation von Reglern in gut belüfteten Bereichen, die Verwendung explosionsgeschützter Gehäuse und der Einbau von Sicherheitsventilen. Die Bediener sollten auf Korrosionszeichen achten, wobei die Korrosionsbeständigkeit des Edelstahls 316L dieses Risiko minimiert.

Im Falle eines Defekts deuten Symptome wie unregelmäßiger Druck oder Entlüftung auf einen Verschleiß der Membran hin, der einen Austausch durch Originalteile erforderlich macht.

Die Schulung des Personals in Bezug auf die korrekte Installation – wie z. B. die Sicherstellung der richtigen Ausrichtung und des korrekten Drehmoments – beugt häufigen Problemen wie vibrationsbedingter Lockerung vor.




Hersteller von hochreinen Spezialgasreglern
Fazit

Öl- und Gasdruckregler aus Edelstahl 316L stellen eine Spitzenleistung in der Technik für korrosive und Hochdruckumgebungen dar. Ihre robuste Bauweise, die hervorragende Materialqualität und die vielseitigen Einsatzmöglichkeiten machen sie in der modernen Öl- und Gasindustrie unverzichtbar. Im Zuge der Branchenentwicklung hin zu Nachhaltigkeit und digitaler Integration werden diese Regler weiterhin eine Schlüsselrolle spielen und potenziell mit intelligenten Sensoren für die Echtzeitüberwachung ausgestattet werden. Durch den Einsatz solcher Technologien können Betreiber höhere Effizienz, Sicherheit und die Einhaltung von Umweltauflagen erreichen.
