Ein vollständiger Leitfaden für die Konstruktion, den Betrieb und die Anwendung von Silangas-Abgaswäschern

Ein vollständiger Leitfaden für die Konstruktion, den Betrieb und die Anwendung von Silangas-Abgaswäschern

Silangas (SiH₄) findet breite Anwendung in der Halbleiterfertigung, der Photovoltaikzellenproduktion, der Displayherstellung, der Dünnschichtabscheidung und der Verarbeitung fortschrittlicher Materialien. Obwohl Silan ein wichtiges Prozessgas ist, ist es auch hochentzündlich und reaktiv. Gelangt es in den Abgasstrom, birgt es erhebliche Brand-, Explosions-, Umwelt- und Anlagenrisiken. Daher ist ein effektiver Silangaswäscher ein wesentlicher Bestandteil der Abgasreinigungsanlage in Anlagen, die Silan verwenden.

Ein fachgerecht ausgelegtes Silan-Abscheidungssystem leistet mehr als nur die Entfernung von Silan aus Abgasleitungen. Es muss reaktive Gase sicher kontrollieren, unkontrollierte Zündungen verhindern, nachgeschaltete Anlagen schützen, Schadstoffemissionen minimieren und einen stabilen Betrieb unter wechselnden Prozessbedingungen gewährleisten. Dieser Leitfaden erläutert die Konstruktionsprinzipien, Funktionsmechanismen, Anwendungsbereiche, Hauptkomponenten, Sicherheitsaspekte und Wartungsanforderungen von Silangas-Abscheidungsanlagen.



Was ist ein Silangas-Abgaswäscher?
Ein Silangas-Abscheider ist ein industrielles Gasaufbereitungssystem, das entwickelt wurde, um Silan und andere Prozessnebenprodukte aus Abgasen zu reduzieren oder zu eliminieren, bevor diese in das Abgassystem der Anlage oder in die Atmosphäre eingeleitet werden.

Silan ist ein farbloses Gas mit charakteristischem Geruch und ist hochentzündlich. Aufgrund seiner hohen Reaktivität sind herkömmliche Nasswäscher allein nicht immer geeignet, um konzentrierte Silanströme zu behandeln. Je nach Prozess und Gaskonzentration kann die Silanentfernung kontrollierte Oxidation, Verbrennung, Verdünnung, Adsorption, Nasswäsche oder eine Kombination dieser Technologien umfassen.

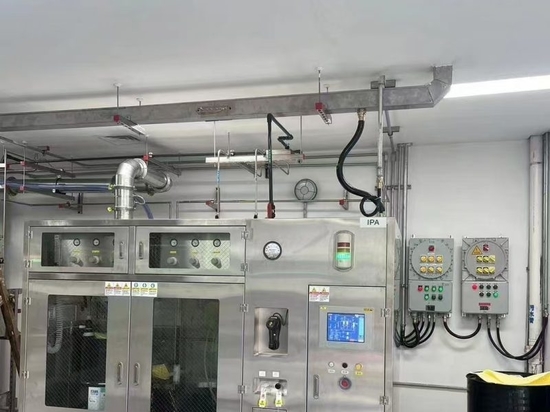

In der Halbleiter- und Photovoltaikfertigung wird die Abgasreinigungsanlage üblicherweise nachgeschaltet zu Prozessanlagen wie CVD-, PECVD- und zugehörigen Beschichtungsanlagen installiert. Sie dient der kontrollierten Trennung der Prozessabgase vom Anlagenabluftsystem.

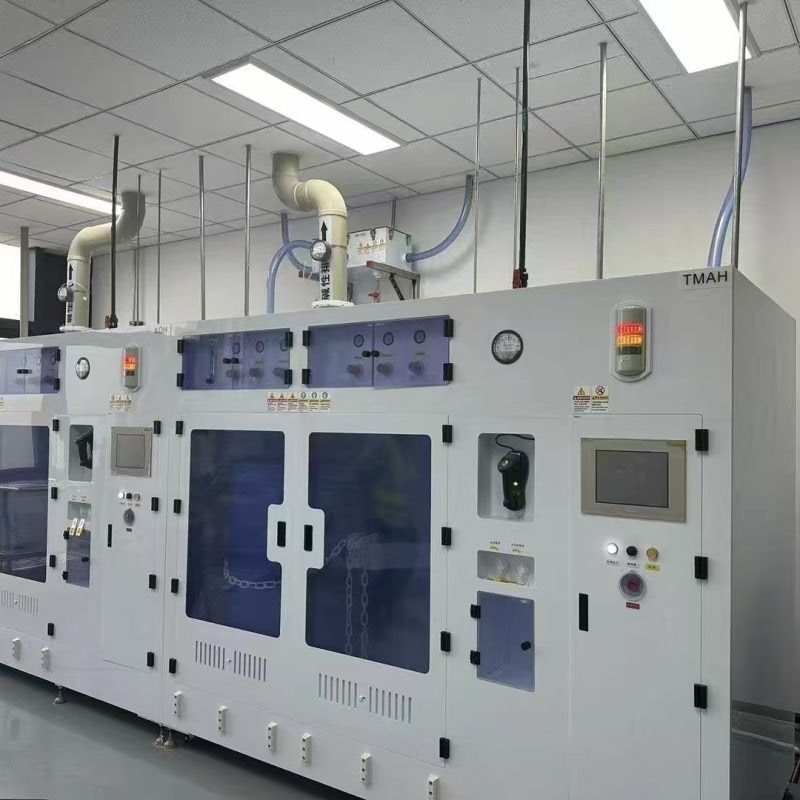

Ein vollständiges System kann Folgendes umfassen:

Silan-Abgaseinlass
Verdünnungs- und Trägergassystem
Reaktions- oder Brennkammer
Kühlstrecke
Quench-System
Nasswäscher
Demister
Abluftventilator oder Druckregelungssystem
Sensoren und Überwachungsinstrumente
SPS-basiertes Steuerungssystem
Notabschaltungssystem
Die genaue Konfiguration hängt von der Gaszusammensetzung, der Durchflussrate, der Silankonzentration, dem Prozessbetriebszyklus und der erforderlichen Emissionsminderungsleistung ab.

Warum die Silanreduzierung so wichtig ist
Silan erfordert aufgrund seiner hohen Entzündbarkeit und chemischen Reaktivität besondere Aufmerksamkeit. Silanhaltige Abgase können Gefahren bergen, wenn sich das Gas in Rohrleitungen, Anlagen oder schlecht belüfteten Bereichen ansammelt.

Die Hauptziele der Silanreduzierung sind daher:

Reduzierung der gefährlichen Silankonzentration
Verbrennung und Reaktion sicher steuern
Unkontrollierte Zündung verhindern
Schützen Sie die Abgaskanäle und die nachgeschalteten Geräte.
Reduzierung von Partikeln und Reaktionsnebenprodukten
Stabilen Abgasdruck aufrechterhalten
Gewährleisten Sie eine zuverlässige Prozessüberwachung
Einhaltung der geltenden Umwelt- und Arbeitsplatzanforderungen
Das System sollte als Teil der gesamten Gaszufuhr- und Abgasarchitektur konzipiert werden und nicht als isoliertes Anlagenteil behandelt werden.

Silangas-Abbauverfahren
Das Behandlungsverfahren variiert je nach Konzentration und Zusammensetzung des Abgases. Ein gängiges Verfahren für Halbleiter- und Photovoltaikanwendungen kombiniert kontrollierte Oxidation mit einer nachgeschalteten Nassbehandlung.

1. Abgassammlung
Die Prozessabgase werden zunächst über separate Abgasleitungen aufgefangen. Das Abgassystem muss einen ausreichenden Durchfluss und Druck gewährleisten, um Rückfluss oder die Ansammlung reaktiver Gase zu verhindern.

Eine sachgemäße Auslegung der Abgasleitung ist besonders wichtig, da Toträume, Tiefpunkte, ungeeignete Materialien und unzureichender Durchfluss zu Ablagerungen oder zur Ansammlung gefährlicher Gase führen können.

2. Verdünnung
Durch Verdünnung kann die Silankonzentration reduziert und die Kontrolle des Reaktionsprozesses verbessert werden.

Stickstoff oder ein anderes kompatibles Trägergas kann je nach Systemauslegung zugeführt werden. Die Verdünnung muss sorgfältig kontrolliert werden, da eine zu starke Verdünnung das Gasvolumen und den Aufwand für die nachgelagerte Aufbereitung erhöht, während eine zu schwache Verdünnung die Sicherheitsrisiken steigern kann.

3. Kontrollierte Oxidation oder Verbrennung
Das silanhaltige Gas wird in eine kontrollierte Reaktionszone eingeleitet, wo das Silan in weniger gefährliche chemische Produkte umgewandelt wird.

Die Reaktion kann in vereinfachter Form wie folgt dargestellt werden:

SiH₄ + 2O₂ → SiO₂ + 2H₂O

Der tatsächliche Reaktionsweg kann komplizierter sein, da Abgasströme auch andere Gase enthalten können, darunter Wasserstoff, Ammoniak, Kohlenwasserstoffe, Dotiergase, fluorierte Verbindungen oder andere Prozessnebenprodukte.

Die Reaktionskammer muss daher eine kontrollierte Temperatur, Verweilzeit, Gasmischung und Sauerstoffverfügbarkeit gewährleisten.

4. Abkühlen und Abschrecken
Bei der Silanoxidation kann erhebliche Wärme entstehen. Nach der primären Reaktion kann das Gas eine Kühl- oder Abschreckstrecke durchlaufen.

Eine schnelle Kühlung trägt zur Kontrolle der Gastemperatur bei und kann auch die Bildung von Partikeln verringern. Je nach Systemarchitektur kann Wasser oder ein anderes geeignetes Kühlmedium verwendet werden.

5. Nassreinigung
Nach der primären Abgasreinigungsstufe kann ein Nasswäscher lösliche Verbindungen und Partikel aus dem Abgasstrom entfernen.

Ein typischer Nasswäscher enthält:

Sprühdüsen
Scheuermittel
Verpackungs- oder Kontaktflächen
Gas-Flüssigkeits-Kontaktkammer
Demister
Entwässerungssystem
Umwälzpumpe
Die Waschflüssigkeit fängt partikuläre und wasserlösliche Verunreinigungen ab, bevor das gereinigte Gas in den Abgaskamin gelangt.

Wichtige Designüberlegungen
Die Konstruktion eines Silangas-Abgaswäschers erfordert mehr als die Auswahl eines Standardwäschergehäuses. Mehrere technische Parameter müssen bewertet werden.

Gasflussgeschwindigkeit
Das System muss entsprechend dem tatsächlichen Abgasvolumenstrom dimensioniert werden, einschließlich Prozessgas, Trägergas, Verdünnungsgas und gegebenenfalls Lufteintritt.

Eine Überdimensionierung erhöht die Investitions- und Betriebskosten, während eine Unterdimensionierung zu einem übermäßigen Druckabfall und einer unzureichenden Wasseraufbereitung führen kann.

Silankonzentration
Die Silankonzentration ist einer der wichtigsten Auslegungsparameter. Ein System zur Behandlung stark verdünnter Prozessabgase kann ganz andere Anforderungen stellen als ein System, das konzentriertem Silan ausgesetzt ist.

Bei der Konstruktion sollten sowohl die normale Betriebskonzentration als auch mögliche Störfälle berücksichtigt werden.

Gaszusammensetzung
Silan kommt in realen Abgasanwendungen der Halbleiterindustrie selten allein vor. Andere Gase können die Verbrennung, Korrosion, Partikelbildung oder die Leistung von Abgasreinigungsanlagen beeinflussen.

Das Ingenieurteam sollte die gesamte Gasmatrix bewerten und sich nicht nur auf SiH₄ konzentrieren.

Temperatur
Die Reaktionstemperatur beeinflusst die Silan-Umwandlungseffizienz und den Schutz nachgeschalteter Anlagen. Zu hohe Temperaturen können Bauteile beschädigen, die Korrosion beschleunigen oder die Partikelbildung verstärken.

Daher sollten Temperatursensoren an geeigneten Stellen installiert werden, insbesondere im Bereich der Reaktions- und Kühlabschnitte.

Verweilzeit
Für den Ablauf der gewünschten Reaktion ist eine ausreichende Verweilzeit erforderlich. Die Reaktionskammer sollte ein ausreichendes Volumen und eine ausreichende Gasverteilung gewährleisten, um zu verhindern, dass unbehandeltes Gas die Reaktionszone umgeht.

Druckabfall
Das Abgasreinigungssystem erhöht den Widerstand in der Abgasleitung. Ein übermäßiger Druckabfall kann die vorgelagerte Prozesskammer negativ beeinflussen.

Der Wäscher, die Rohrleitungen, der Entfeuchter und die nachgeschalteten Anlagen sollten daher als ein komplettes Druckregelungssystem bewertet werden.

Baumaterialien
Die Materialauswahl ist ein weiterer wichtiger Faktor.

Je nach Prozesschemie und Betriebsbedingungen können gängige Werkstoffe Edelstahl, Speziallegierungen, PP, PVC, PVDF, PTFE, GFK und andere korrosionsbeständige Materialien umfassen.

Heiße Reaktionszonen erfordern möglicherweise metallische Konstruktionen oder feuerfeste Materialien, während in nachgelagerten Nassbereichen korrosionsbeständige Polymerwerkstoffe zum Einsatz kommen können.

Bei der Materialauswahl sollten folgende Aspekte berücksichtigt werden:

Temperatur
Chemische Verträglichkeit
Korrosionsbeständigkeit
Mechanische Festigkeit
Partikelansammlung
Reinigungsanforderungen
Erwartete Lebensdauer
Bei Anwendungen mit hochreinen Halbleitern sollte auch die Kontaminationskontrolle berücksichtigt werden.

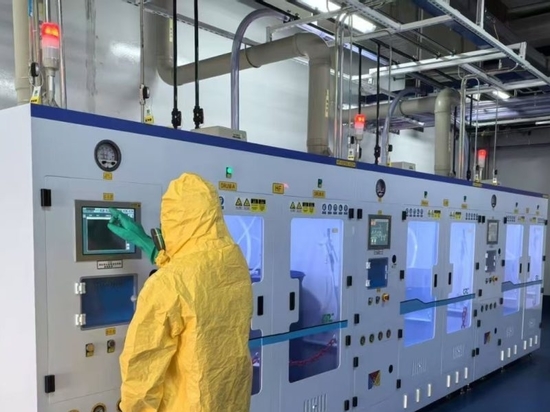

Automatische Steuerung und Überwachung
Moderne Silan-Abgasreinigungsanlagen verfügen typischerweise über eine SPS-basierte Automatisierung zur kontinuierlichen Überwachung der Systemleistung.

Wichtige Parameter können sein:

Gasstrom
Druckscheiben
Differenzdruck-
Temperatur
Wasserstand
Pumpenstatus
Waschflüssigkeitszirkulation
Status des Abluftventilators
Flammen- oder Reaktionsstatus
Gasdetektion
Notabschaltstatus
Ein automatisiertes Steuerungssystem kann die Betriebsbedingungen kontinuierlich mit vordefinierten Grenzwerten vergleichen.

Wird ein abnormaler Zustand festgestellt, kann das System gemäß der festgelegten Sicherheitsphilosophie Alarme auslösen, die Verdünnung erhöhen, die Prozessgaszufuhr unterbrechen oder eine Notfallsequenz aktivieren.

Sicherheitsvorrichtungen
Sicherheit sollte von Beginn des Konstruktionsprozesses an in das System integriert werden.

Wichtige Sicherheitsfunktionen können Folgendes umfassen:

Gasmess
Fest installierte Gasdetektoren können Bereiche überwachen, in denen Silan austreten könnte. Alarmschwellen und Abschaltlogik sollten gemäß den geltenden Sicherheitsanforderungen und Risikobewertungen der Anlage festgelegt werden.

Notfall Abschaltung
Das System sollte über klar definierte Notabschaltsequenzen verfügen. Je nach Prozess können diese die Gasquelle isolieren, ausgewählte Anlagenteile abschalten, die Verdünnung erhöhen oder das Abgasreinigungssystem in einen sicheren Betriebszustand versetzen.

Flammen- und Zündüberwachung
Wo Verbrennungsprozesse genutzt werden, können Flammenüberwachungs- und Zündsteuerungssysteme dazu beitragen, einen instabilen Betrieb zu verhindern.

Druckschutz
Drucksensoren, Schalter, Sicherheitsventile und geeignete Verriegelungen helfen, das System vor anormalen Druckzuständen zu schützen.

Ausfallsicheres Design
Kritische Bauteile sollten so konstruiert sein, dass vorhersehbare Ausfälle, wann immer dies praktikabel ist, zu einem kontrollierten und sicheren Zustand führen.

Anwendungsbereiche von Silangas-Abgaswäschern
Silan-Abbausysteme werden in verschiedenen Hightech-Fertigungsbranchen eingesetzt.

Halbleiterfertigung
Halbleiterfabriken verwenden Silan für die Dünnschichtabscheidung und andere Prozesse. Silan kann mit Gasen wie Ammoniak, Wasserstoff, Stickstoff und anderen Spezialgasen kombiniert werden.

Das Abgasreinigungssystem muss daher komplexe Prozessabgaszusammensetzungen bewältigen und gleichzeitig eine hohe Anlagenverfügbarkeit gewährleisten.

Photovoltaik-Fertigung
Silan findet breite Anwendung bei der Herstellung von siliziumbasierten Photovoltaikmaterialien. PECVD-Anlagen können Abgase erzeugen, die Silan und andere Gase enthalten.

Bei der großtechnischen Photovoltaikproduktion wird besonderer Wert auf kontinuierlichen Betrieb, hohen Durchsatz, geringen Wartungsaufwand und zuverlässige Abgasreinigung gelegt.

Display-Herstellung
Bei Dünnschichtabscheidungsverfahren, die in der Displayherstellung eingesetzt werden, können auch silanhaltige Gasmischungen zum Einsatz kommen.

Da Displayfabriken mehrere Ablagerungssysteme gleichzeitig betreiben können, kommen zentrale oder dezentrale Abscheidungsstrategien in Betracht.

Forschungs- und Entwicklungseinrichtungen
Universitäten, Labore, Pilotproduktionsanlagen und Forschungseinrichtungen verwenden möglicherweise geringere Mengen an Silan. Auch in diesen Anwendungsbereichen sind geeignete Gasdetektions-, Abgaskontroll- und -minderungsmaßnahmen erforderlich, da die inhärenten Gefahren von Silan weiterhin erheblich sind.

Wartung von Silan-Abbausystemen
Regelmäßige Wartung ist unerlässlich, um die Leistungsfähigkeit der Aufbereitungsanlage und die Sicherheit des Systems aufrechtzuerhalten.

Zu den üblichen Wartungsarbeiten gehören:

Inspektion der Reaktionskammern
Entfernung von angesammelten Partikeln
Überprüfung der Bürstendüsen
Inspektion der Entfeuchter
Pumpen und Dichtungen prüfen
Überwachung der Wasserqualität
Inspektion der Abluftkanäle
Sensoren kalibrieren
Prüfung von Alarmen und Verriegelungen
Überprüfung der Gaswarngeräte
Ventile und Stellantriebe prüfen
Überprüfung der Notabschaltfunktionen
Der Ansammlung von Partikeln bedarf besonderer Aufmerksamkeit, da siliziumhaltige Ablagerungen die Strömungsfläche verringern, den Druckabfall erhöhen und die Systemleistung beeinträchtigen können.

Ein vorbeugender Wartungsplan sollte unter Berücksichtigung der Betriebsstunden, der Prozesschemie, der Kontaminationsbelastung und der Empfehlungen des Herstellers entwickelt werden.

Wie man einen Silangaswäscher auswählt
Bei der Auswahl eines Abgasreinigungssystems sollten Käufer dem Anlagenlieferanten detaillierte Prozessinformationen zur Verfügung stellen.

Wichtige Spezifikationen sind:

Silankonzentration
Maximaler und normaler Gasdurchfluss
Gaszusammensetzung
Prozessdruck
Abgastemperatur
Betriebszyklus
Anzahl der Prozesswerkzeuge
Erforderliche Behandlungseffizienz
Verfügbare Hilfsprogramme
Installationsumgebung
Abgasdruckbegrenzungen
Lokale Umweltauflagen
Der Lieferant sollte anschließend die geeignete Kombination aus Oxidations-, Verbrennungs-, Verdünnungs-, Kühl- und Nasswäschetechnologien bewerten.

Bei Halbleiter- und Photovoltaikanlagen ist die bevorzugte Lösung oft ein maßgeschneidertes Abgasreinigungssystem anstelle eines generischen Wäschers.


Fazit
Ein Silangas-Abscheider ist eine wichtige Komponente der Abgasreinigungsanlage für die Halbleiter-, Photovoltaik-, Display- und Hochleistungsmaterialherstellung.

Eine effektive Silanreduzierung erfordert einen koordinierten Ansatz, der Gaskonzentration, Durchflussrate, chemische Zusammensetzung, Temperatur, Reaktionsbedingungen, Druckabfall, Partikelbildung, Korrosionsbeständigkeit, Automatisierung und Sicherheit berücksichtigt.

Ein gut konzipiertes System kann reaktives Silan sicher in handhabbare Reaktionsprodukte umwandeln und gleichzeitig Partikel und andere Verunreinigungen durch nachgeschaltete Aufbereitung reduzieren. Die Integration von kontrollierter Oxidation, Kühlung, Nasswäsche, Überwachung und automatischen Sicherheitsverriegelungen bietet einen praktischen Rahmen für die Behandlung komplexer silanhaltiger Abgasströme.

Für Anlagen, die ein neues Silanisierungsverfahren planen oder eine bestehende Abgasanlage modernisieren möchten, sollte die Abgasreinigungslösung auf die tatsächlichen Prozessbedingungen abgestimmt und nicht allein anhand der Anlagenkapazität ausgewählt werden. Detaillierte Gasanalysen, Risikobewertungen, die Dimensionierung der Anlagen, die Materialauswahl, die Auslegung des Steuerungssystems und die vorbeugende Wartung sind unerlässlich für einen zuverlässigen Langzeitbetrieb.

Mit dem anhaltenden Wachstum der Halbleiter- und Photovoltaikproduktion steigt auch die Nachfrage nach zuverlässigen Silangas-Absauganlagen, Abgasreinigungsanlagen und Industrieabgaswäschern. Die Wahl eines erfahrenen Herstellers von Abgasreinigungssystemen, der kundenspezifische Lösungen, Prozessintegration, Automatisierung und Kundendienst bietet, trägt zu einem sichereren Betrieb, einer stabilen Produktion und einem effektiven Abgasmanagement bei.
