Leitfaden zur Vermeidung von Fehlern für Labortechniker: Gasverteilersysteme für Laborinstrumente

In der anspruchsvollen Laborumgebung, wo Präzision, Sicherheit und Zuverlässigkeit oberste Priorität haben, spielen Gasverteilersysteme eine entscheidende Rolle bei der Versorgung analytischer Instrumente wie Gaschromatographen, Massenspektrometern und Atomabsorptionsspektrometern mit Gasen. Diese Systeme gewährleisten eine konstante Versorgung mit hochreinen Gasen wie Helium, Stickstoff oder Argon, die für präzise Ergebnisse in Forschung, Qualitätskontrolle und Prüfung unerlässlich sind. Labortechniker stoßen jedoch häufig auf Fallstricke bei der Auswahl, Installation, dem Betrieb und der Wartung von Gasverteilersystemen. Ein einziger Fehler – sei es die Wahl eines inkompatiblen Verteilers, die Vernachlässigung der Wartung oder die Missachtung von Sicherheitsvorschriften – kann zu kontaminierten Proben, verfälschten Daten, Geräteschäden oder sogar gefährlichen Zwischenfällen wie Gaslecks oder Explosionen führen.

Die Bedeutung der Vermeidung dieser Fallstricke kann nicht genug betont werden. Branchenerkenntnissen zufolge kann unsachgemäßer Umgang mit Gasen in Laboren zu kostspieligen Ausfallzeiten, beeinträchtigten Experimenten und Sicherheitsverstößen führen, die gegen die Standards von Organisationen wie der Occupational Safety and Health Administration (OSHA) oder der Compressed Gas Association (CGA) verstoßen. Für Labortechniker ist die Beherrschung des Umgangs mit Gasverteilern nicht nur eine Frage des technischen Know-hows; es geht darum, die Integrität wissenschaftlicher Arbeit zu wahren und einen sicheren Arbeitsplatz zu gewährleisten. Dieser umfassende, 2000 Wörter umfassende Leitfaden dient als Leitfaden zur Vermeidung von Fallstricken und beschreibt detailliert die Auswahl, Installation, Bedienung und Wartung von Gasverteilersystemen für Laborinstrumente. Indem wir auf häufige Fehler eingehen und praktische Lösungen anbieten, möchten wir Techniker in die Lage versetzen, eine einwandfreie Gasversorgung zu gewährleisten und keinen Raum für Fehler zu lassen, die Experimente gefährden oder die Sicherheit gefährden könnten.

Von Problemen mit der Gaskompatibilität bis hin zur Nichteinhaltung gesetzlicher Vorschriften – die Herausforderungen sind vielfältig, aber mit dem richtigen Wissen lassen sie sich vermeiden. Egal, ob Sie ein erfahrener Techniker oder ein Laborneuling sind, dieser Leitfaden führt Sie durch die wichtigsten Punkte und hilft Ihnen, Fallstricke zu vermeiden und ein robustes, zuverlässiges Gasversorgungssystem aufrechtzuerhalten. Wir befassen uns mit den kritischen Aspekten von Gasverteilern und zeigen Ihnen, wie Sie deren Komplexität sicher meistern.

Hersteller von Armaturen mit ultrahoher Reinheit in China

Gasverteiler im Labor verstehen

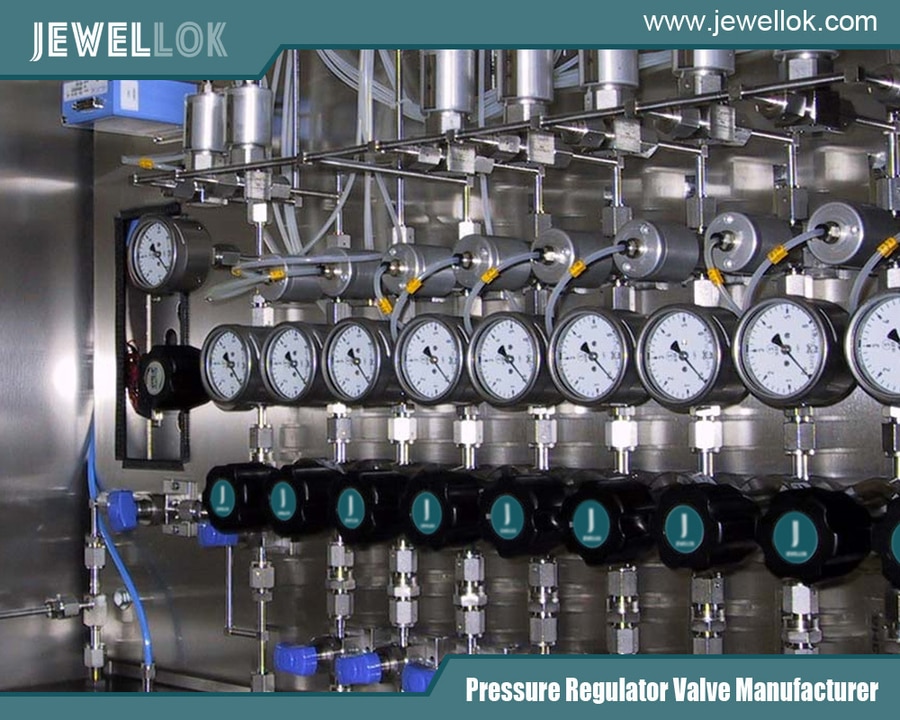

Ein Gasverteilersystem ist eine zentrale Anlage, die mehrere Gasflaschen oder Gasspeicher mit Laborgeräten verbindet und so eine kontinuierliche und kontrollierte Gasversorgung gewährleistet. Diese Systeme umfassen typischerweise Komponenten wie Regler, Ventile, Manometer, Filter und Schläuche, die alle darauf ausgelegt sind, die Gasreinheit und die präzise Druckversorgung sicherzustellen. In Laboren werden Verteilersysteme zur Versorgung von Anwendungen wie der Gaschromatographie (GC), bei der Helium als Trägergas dient, oder induktiv gekoppelten Plasma-Systemen (ICP-Systemen) eingesetzt, die Argon zur Plasmaerzeugung benötigen.

Es gibt drei Haupttypen von Gasverteilern: manuelle, halbautomatische und vollautomatische. Bei manuellen Verteilern müssen Techniker die Flaschen wechseln, wenn eine leer ist. Dies ist zwar für Labore mit geringem Volumen geeignet, aber anfällig für menschliche Fehler. Halbautomatische Systeme verwenden Drucksensoren zum Umschalten zwischen Flaschen, wodurch Ausfallzeiten und Bedienereingriffe reduziert werden. Vollautomatische Verteiler, ausgestattet mit fortschrittlichen Steuerungen, sind ideal für Labore mit hohem Durchsatz und ermöglichen nahtlose Umschaltungen und Echtzeitüberwachung. Jeder Typ muss eine hohe Reinheit aufweisen – oft 99.999 % (5N) oder höher –, um Verunreinigungen zu vermeiden, die die Analyseergebnisse verfälschen könnten.

Wie funktionieren sie? Das Gas fließt von den Flaschen durch hochreine Rohre (typischerweise aus Edelstahl 316L) zu Reglern, die den Druck auf gerätespezifische Werte reduzieren (z. B. 30–100 psi für GC-Systeme). Filter entfernen Partikel, und Spülventile beseitigen beim Flaschenwechsel Restverunreinigungen. Rückschlagventile verhindern einen Rückfluss, während Druckmessumformer Echtzeitdaten liefern. Für Spezialgase können Verteiler zusätzliche Funktionen wie Feuchtigkeitsfallen oder Sauerstoffwäscher enthalten, um die Reinheit zu gewährleisten.

Gängige Laborgase sind Helium (für die Gaschromatographie), Stickstoff (zum Spülen) und Wasserstoff (für Flammenionisationsdetektoren). Jedes dieser Gase stellt besondere Anforderungen an die Handhabung – Wasserstoff beispielsweise ist entflammbar und erfordert explosionsgeschützte Armaturen. Das Verständnis dieser Grundlagen ist der erste Schritt zur Vermeidung von Fehlern, da Fehlkonfigurationen im Systemdesign oder bei der Gasart zu schwerwiegenden Ausfällen führen können.

Häufige Fallstricke und wie man sie vermeidet

Labortechniker stoßen bei der Arbeit mit Gasverteilern auf zahlreiche Fallstricke. Hier finden Sie einen detaillierten Überblick über die häufigsten Probleme und Strategien zu deren Vermeidung:

Inkompatible Verteilerauswahl
Fallstrick: Die Wahl eines Verteilers, der nicht für die Gasart oder die Anforderungen des Instruments geeignet ist. Beispielsweise kann die Verwendung eines Messingverteilers für korrosive Gase wie Ammoniak zu Bauteilbeschädigung und -verunreinigung führen. Ebenso kann die Auswahl eines Niederdruckreglers für eine Hochdruckanwendung Durchflussschwankungen verursachen.

Vermeidung: Überprüfen Sie die Gasverträglichkeit gemäß den CGA-Standards und stimmen Sie die Druckbereiche des Reglers mit den Gerätespezifikationen ab. Verwenden Sie für korrosive Gase Komponenten aus Edelstahl oder Monel. Beachten Sie die Dokumentation des Herstellers und bestätigen Sie die Reinheitsanforderungen (z. B. 5N für analytische Arbeiten).

Vernachlässigung der Reinheitsanforderungen
Fallstrick: Unzureichende Gasreinheit führt zu verunreinigten Proben. Spurenverunreinigungen wie Feuchtigkeit oder Sauerstoff können die Ergebnisse empfindlicher Instrumente wie Massenspektrometer verfälschen. Die Verwendung nicht elektropolierter Schläuche oder das Auslassen von Spülvorgängen beim Zylinderwechsel verschlimmert dieses Problem.

Vermeidung: Wählen Sie Verteiler mit elektropolierten Edelstahlrohren (316L) und Hochreinheitsfiltern (0.003 µm Filterfeinheit). Führen Sie vor und nach jedem Flaschenwechsel eine Spülung mit Inertgas (z. B. Stickstoff) durch. Erwägen Sie Systeme mit integrierten Gasanalysegeräten zur Echtzeit-Reinheitsüberwachung.

Unsachgemäße Installation
Fallstrick: Eine fehlerhafte Installation, beispielsweise durch lose Verbindungen oder unsachgemäße Zylinderanschlüsse, kann zu Leckagen oder Druckverlusten führen. Die Installation von Verteilern in schlecht belüfteten Bereichen birgt das Risiko von Gasansammlungen, insbesondere bei giftigen oder brennbaren Gasen.

Vermeidung: Beachten Sie die Installationsrichtlinien des Herstellers und verwenden Sie hochreine, CGA-konforme Armaturen. Installieren Sie das Gerät in einem gut belüfteten Bereich, der den OSHA- oder NFPA-Standards entspricht. Überprüfen Sie die Verbindungen mit Helium-Lecksuchgeräten (Empfindlichkeit 10⁻⁹ atm·cm³/s).

Unzureichende Wartung
Gefahr: Wird die regelmäßige Wartung vernachlässigt, kann dies zu verstopften Filtern, verschlissenen Dichtungen oder Reglerausfällen führen und somit die Reinheit und Druckkontrolle beeinträchtigen. Seltene Dichtigkeitsprüfungen können dazu führen, dass unentdeckte Leckagen bestehen bleiben.

Vorbeugung: Führen Sie einen Wartungsplan durch: tägliche Sichtprüfungen, monatlicher Filterwechsel und jährliche professionelle Wartung. Dokumentieren Sie alle Wartungsarbeiten zur Einhaltung gesetzlicher Vorschriften. Vermeiden Sie die Verwendung nicht zertifizierter Ersatzteile, da diese ein Kontaminationsrisiko bergen.

Ignorieren von Sicherheitsprotokollen
Gefahr: Das Vernachlässigen von Sicherheitsvorkehrungen oder Schulungen kann zu gefährlichen Vorfällen führen. Beispielsweise kann der Umgang mit brennbaren Gasen wie Wasserstoff ohne explosionsgeschützte Armaturen oder die Missachtung von Sicherheitsdatenblättern (SDB) Brände oder Vergiftungen verursachen. Vermeidung: Verteiler mit Sicherheitsvorkehrungen wie Überdruckventilen, Rückschlagventilen und Leckageüberwachungssystemen ausstatten. Bei brennbaren Gasen Rückschlagsicherungen einbauen. Techniker im Umgang mit SDB und Notfallmaßnahmen schulen. Die Einhaltung der örtlichen Sicherheitsvorschriften sicherstellen.

Automatisierungsbedarf übersehen
Fallstrick: Der Einsatz manueller Verteiler in Laboren mit hohem Probendurchsatz kann zu Ausfallzeiten beim Zylinderwechsel führen und somit Experimente stören. Manuelle Systeme erhöhen zudem das Risiko menschlicher Fehler.

Vermeidung: Wählen Sie für stark frequentierte Labore halb- oder vollautomatische Verteiler. Diese Systeme nutzen Drucksensoren oder elektronische Steuerungen, um die Zylinder nahtlos umzuschalten und so Unterbrechungen zu minimieren. Achten Sie auf Modelle mit Alarmen oder digitalen Schnittstellen zur Echtzeitüberwachung.

Nichteinhaltung von Vorschriften
Fallstrick: Die Nichteinhaltung von Standards wie CGA, ISO 14644 oder SEMI kann zu Bußgeldern oder dem Nichtbestehen von Audits führen. Selbstgebaute oder nicht zertifizierte Verteiler erfüllen häufig nicht die erforderlichen Standards und bergen Risiken. Vermeidung: Wählen Sie Verteiler mit dokumentierten Zertifizierungen von renommierten Herstellern. Prüfen Sie gegebenenfalls die Einhaltung der Reinraumstandards (z. B. ISO Klasse 5). Dokumentieren Sie Systemleistung und Wartung für Audits.

Durch die Beseitigung dieser Fallstricke können Techniker eine zuverlässige Gaszufuhr und eine sichere Laborumgebung gewährleisten.

Wichtige Auswahlkriterien

Um Fehler zu vermeiden, ist die Auswahl des richtigen Verteilers entscheidend. Berücksichtigen Sie folgende Faktoren:

Gasart und Reinheit: Passen Sie den Verteiler an das Gas (z. B. Helium, Stickstoff) und die erforderliche Reinheit (5N oder höher) an. Verwenden Sie Edelstahl für korrosive Gase und elektropolierte Komponenten für ultrahohe Reinheit.
Druck- und Durchflussanforderungen: Stellen Sie sicher, dass die Regler den Druckbereich des Geräts unterstützen (z. B. 50 psi für GC). Für Multi-Instrument-Setups sind Verteiler mit hohem Durchfluss erforderlich.
Materialqualität: Entscheiden Sie sich für Edelstahl 316L oder Monel für Langlebigkeit und Reinheit. Vermeiden Sie Messing bei reaktiven Gasen.
Automatisierungsgrad: Wählen Sie automatische Systeme für Hochdurchsatzlabore, um Ausfallzeiten zu reduzieren.
Sicherheitsfunktionen: Dazu gehören Spülventile, Überdruckventile und Leckageüberwachung. Bei brennbaren Gasen sind explosionsgeschützte Komponenten erforderlich.
Skalierbarkeit: Wählen Sie modulare Systeme für zukünftige Erweiterungen.
Anbietersupport: Wählen Sie Lieferanten mit zuverlässigem technischen Support und Ersatzteilverfügbarkeit.

Best Practices für die Installation

Durch die ordnungsgemäße Installation werden viele Fallstricke vermieden:

Standort: Installieren Sie das Gerät in einem gut belüfteten, sauberen Bereich, der den OSHA-Standards entspricht.
Komponenten: Verwenden Sie hochreine, CGA-konforme Schläuche und Armaturen. Vermeiden Sie provisorische Verbindungen.
Spülen: Spülen Sie das System vor der Inbetriebnahme mit Inertgas, um Verunreinigungen zu entfernen.
Dichtheitsprüfung: Verwenden Sie Helium-Lecksuchgeräte, um die Integrität zu überprüfen.

Wartung und Überwachung

Regelmäßige Wartung ist der Schlüssel zur Vermeidung von Problemen:

Täglich: Auf Lecks prüfen und Druckmessgeräte überwachen.
Monatlich: Filter ersetzen und Dichtungen überprüfen.
Jährlich: Planen Sie eine professionelle Wartung für Regler und Ventile ein.
Überwachung: Verwenden Sie Systeme mit Echtzeit-Druck- und Reinheitssensoren zur proaktiven Problemerkennung.

Ventile für ultrahochreine Gasflaschen
Fazit

Gasverteilersysteme sind für den Laborerfolg unerlässlich, doch ohne sorgfältige Planung lauern viele Fallstricke. Durch die Auswahl kompatibler, hochwertiger Verteiler, die Einhaltung von Sicherheits- und Wartungsvorschriften sowie die Gewährleistung der Konformität mit gesetzlichen Bestimmungen können Techniker kostspielige Fehler vermeiden und ein sicheres und effizientes Labor gewährleisten. Dieser Leitfaden hilft Ihnen, sich im komplexen System der Gasverteiler zurechtzufinden und sicherzustellen, dass Ihre Instrumente einwandfrei funktionieren und Ihre Experimente zuverlässige Ergebnisse liefern.
