Hochreine Gasverteiler: Schadstofffreie Gaszufuhr und präzise Druckregelungssysteme

In Branchen, in denen Präzision und Reinheit unerlässlich sind – wie der Halbleiterfertigung, der Pharmaindustrie, der Luft- und Raumfahrt sowie dem Präzisionsschweißen – bilden Reinstgasverteiler das Rückgrat einer zuverlässigen Gasversorgung. Diese Systeme gewährleisten, dass ultrareine Gase wie Stickstoff, Argon, Helium oder Wasserstoff unverfälscht ihren Einsatzort erreichen und somit die Integrität sensibler Prozesse erhalten bleibt. Ob es um die Herstellung von Mikrochips mit Nanometerpräzision oder das fehlerfreie Schweißen von Luft- und Raumfahrtkomponenten geht – die Anforderungen sind hoch. Schon eine einzige Verunreinigung oder Druckschwankung kann zu kostspieligen Ausfällen, beeinträchtigten Produkten oder sogar Sicherheitsrisiken führen. Hier spielen Reinstgasverteiler ihre Stärken aus: Sie bieten schadstofffreie Versorgung und präzise Druckregelung, um die strengen Industriestandards zu erfüllen.

Die weltweite Nachfrage nach hochreinen Gasen steigt dank technologischer und produktionstechnischer Fortschritte rasant an. Branchenerkenntnissen zufolge sind hochreine Gassysteme in Anwendungen, die kontaminationsfreie Umgebungen erfordern, wie beispielsweise Reinräumen und Laboren, von entscheidender Bedeutung. Diese Systeme liefern nicht nur Gas, sondern schaffen auch Vertrauen – das Vertrauen, dass jedes Molekül die genauen Spezifikationen erfüllt und der Druck auch unter anspruchsvollen Bedingungen konstant bleibt. In diesem 2000 Wörter umfassenden Artikel untersuchen wir die Feinheiten hochreiner Gasverteilersysteme und behandeln deren Aufbau, Funktionalität, Auswahlkriterien, Sicherheitsfunktionen und Wartungspraktiken. Am Ende verstehen Sie, wie Sie ein System auswählen und verwalten, das eine schadstofffreie Gaszufuhr und präzise Druckregelung gewährleistet und bei Ihren anspruchsvollen Einsätzen keine Kompromisse zulässt.

Warum sollte man sich auf Schadstofffreiheit und präzise Steuerung konzentrieren? Verunreinigungen in hochreinen Anwendungen können zu Defekten führen, die Millionen kosten, während Druckschwankungen Prozesse wie Plasmaätzen oder WIG-Schweißen stören können. Regulierungsbehörden wie die Compressed Gas Association (CGA) und Normen wie ISO 9001 legen strenge Richtlinien für Gasreinheit und Systemleistung fest. Ein gut konzipiertes Verteilersystem schützt Sie vor diesen Risiken und gewährleistet Compliance und operative Exzellenz. Tauchen wir ein in die Welt der hochreinen Gasverteiler und erfahren Sie, wie sie diese wichtigen Ziele erreichen.

Einstufiger Druckminderer mit ultrahoher Reinheit
Verständnis von Hochreinheitsgasverteilersystemen

Ein hochreines Gasverteilungssystem ist eine hochentwickelte Einrichtung, die Gase mit einer Reinheit von oft über 99.9999 % (6N) aus Flaschen oder Großbehältern ohne Verunreinigungen zum Einsatzort transportiert. Diese Systeme sind in Branchen unverzichtbar, in denen selbst kleinste Verunreinigungen – gemessen in Teilen pro Milliarde (ppb) – das Ergebnis beeinträchtigen können. Beispielsweise können in der Halbleiterfertigung Verunreinigungen durch Sauerstoff oder Wasserdampf Defekte in Mikrochip-Schaltkreisen verursachen. Beim Schweißen können unreine Schutzgase wie Argon zu Schweißfehlern führen und so die strukturelle Integrität beeinträchtigen.

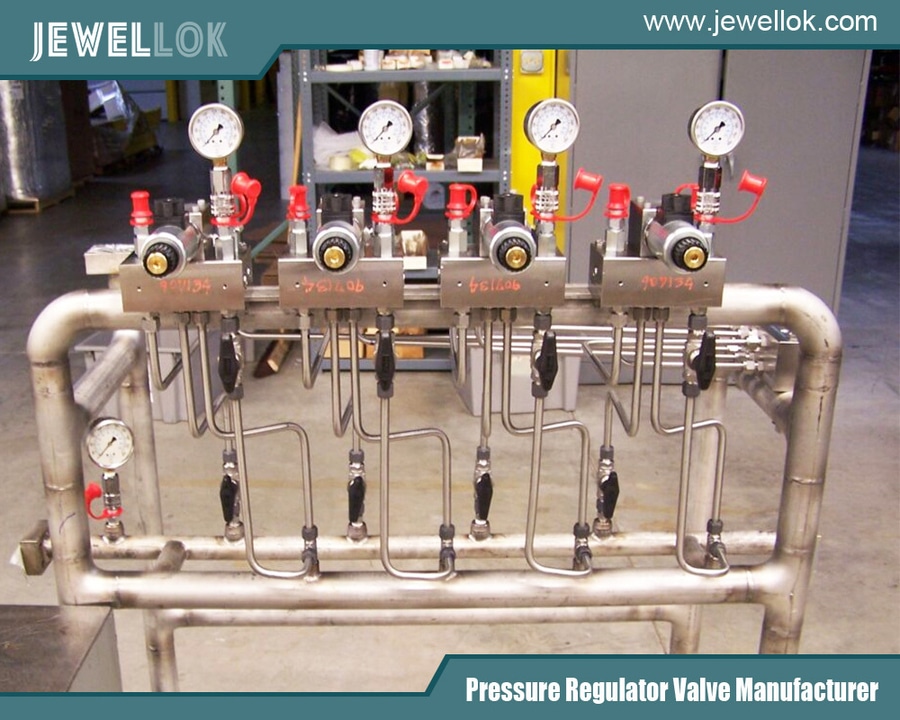

Das System besteht typischerweise aus mehreren Komponenten: hochreinen Zylindern oder Großbehältern, Reglern, Ventilen, Filtern, Schläuchen und Armaturen, die alle an einen zentralen Verteiler angeschlossen sind. Der Verteiler fungiert als Steuerzentrale und regelt Gasfluss, Druck und Reinheit. Es gibt drei Haupttypen: manuelle, halbautomatische und vollautomatische Systeme. Manuelle Systeme sind einfacher und erfordern zum Wechseln der Zylinder ein Eingreifen des Bedieners. Sie eignen sich daher für Labore mit geringem Volumen. Halbautomatische Verteiler verwenden Drucksensoren zum Wechseln zwischen den Zylindern, wodurch Ausfallzeiten reduziert und die Reinheit erhalten bleibt. Vollautomatische Systeme, ausgestattet mit fortschrittlichen Steuerungen und Überwachungsfunktionen, eignen sich ideal für anspruchsvolle Umgebungen wie Halbleiterfabriken und gewährleisten einen reibungslosen Betrieb mit minimaler menschlicher Aufsicht.

Wie funktionieren sie? Gas strömt aus Zylindern durch elektropolierte Edelstahlrohre – oft der Güteklasse 316L – um Partikelablösung oder Ausgasung zu verhindern. Hochreine Regler halten den Druck präzise (z. B. 50–150 psi beim Schweißen oder weniger für analytische Anwendungen), während Filter Partikel bis zu einer Größe von 0.003 Mikrometern entfernen. Rückschlagventile und Spülsysteme verhindern einen Rückfluss und spülen Restverunreinigungen aus, wodurch eine schadstofffreie Versorgung gewährleistet wird. Moderne Systeme können Echtzeitanalysatoren zur Überwachung von Spurenverunreinigungen enthalten und Daten zur Einhaltung von Standards wie SEMI (Semiconductor Equipment and Materials International) liefern. Bei der Konstruktion steht die Materialverträglichkeit im Vordergrund. Korrosive Gase wie Ammoniak erfordern beispielsweise Monel- oder Hastelloy-Komponenten, während für inerte Gase wie Helium Messing oder Edelstahl verwendet werden. Beim Schweißen müssen Verteiler für Argon oder Helium einen gleichmäßigen Durchfluss gewährleisten, um die Wirksamkeit des Schutzgases aufrechtzuerhalten und Oxidation zu verhindern. Diese Systeme sind außerdem skalierbar, sodass bei steigender Produktion zusätzliche Zylinder oder Verbrauchsstellen angeschlossen werden können. Das Verständnis dieser Grundlagen schafft die Grundlage für die Auswahl eines Systems, das Ihren spezifischen Anforderungen entspricht und Reinheit, Druck und Betriebsanforderungen in Einklang bringt.

Wichtige Auswahlkriterien

Die Wahl eines hochreinen Gasverteilersystems erfordert sorgfältige Überlegungen, um die Anforderungen Ihrer Anwendung zu erfüllen. Hier sind die entscheidenden Faktoren:

Gaskompatibilität: Das System muss auf die Gasart abgestimmt sein. Inerte Gase wie Argon erfordern eine minimale Korrosionsbeständigkeit, reaktive Gase wie Wasserstoff erfordern jedoch spezielle Materialien, um Zersetzung oder Reaktionen zu verhindern. Überprüfen Sie die Kompatibilität mit den CGA-Standards für Armaturen und Regler.
Reinheitsanforderungen: Verschiedene Anwendungen haben unterschiedliche Reinheitsanforderungen. Halbleiterprozesse erfordern beispielsweise eine Reinheit von 6N (99.9999 %), während beim Schweißen eine Reinheit von 5N (99.999 %) erforderlich ist. Um diese Werte einzuhalten, muss der Verteiler Filter und Spülventile enthalten. Achten Sie auf Systeme mit dokumentierten Reinheitszertifikaten.
Druck- und Durchflussregelung: Eine präzise Druckregelung ist unerlässlich. Beispielsweise erfordert WIG-Schweißen eine stabile Niederdruckversorgung (10–30 psi), während industrielle Prozesse höhere Bereiche erfordern können. Regler mit engen Toleranzen (±1 psi) und Durchflussmesser sorgen für Konsistenz. Überprüfen Sie den maximalen Ein- und Ausgangsdruck anhand der Spezifikationen Ihrer Anlage.
Material- und Verarbeitungsqualität: Komponenten müssen resistent gegen Verunreinigungen sein. Elektropolierter Edelstahl 316L ist Standard für Rohre und Armaturen, um die Partikelbildung zu minimieren. Membranventile mit geringem Innenvolumen reduzieren Toträume, in denen sich Verunreinigungen ansammeln können.
Automatisierung und Überwachung: In Umgebungen mit hohem Durchsatz reduzieren automatische Umschaltsysteme mit Alarmen oder digitalen Schnittstellen Ausfallzeiten und menschliche Fehler. Die Fernüberwachung über IoT-fähige Sensoren ist in modernen Anlagen immer häufiger anzutreffen und liefert Echtzeitdaten zu Druck und Reinheit.
Skalierbarkeit und Flexibilität: Wählen Sie ein modulares System, das mit Ihrem Betrieb mitwachsen kann. Beispielsweise ist ein Verteiler, der zusätzliche Zylinderbänke unterstützt, ideal für wachsende Produktionslinien.
Konformität und Zertifizierungen: Stellen Sie sicher, dass das System Industriestandards wie CGA, SEMI oder ISO 14644 für Reinraumkompatibilität erfüllt. Herstellerzertifizierungen gewährleisten Qualität und Sicherheit.
Support und Wartung durch den Anbieter: Entscheiden Sie sich für Lieferanten, die umfassenden Support bieten, einschließlich Installationsanleitungen, Ersatzteilen und Serviceverträgen. Ausfallzeiten bei hochreinen Anwendungen sind kostspielig, daher ist Zuverlässigkeit entscheidend.
Durch die Abwägung dieser Faktoren wird sichergestellt, dass das System schadstofffreies Gas mit präziser Steuerung liefert, das auf die Anforderungen Ihrer Branche zugeschnitten ist.

Sicherheits- und Null-Schadstoff-Funktionen

Sicherheit und Reinheit gehen bei hochreinen Gasverteilersystemen Hand in Hand. Kontaminationsrisiken – wie Feuchtigkeit, Sauerstoff oder Partikel – können Prozesse beeinträchtigen, während Gaslecks Gesundheits- und Explosionsgefahren bergen. So minimieren diese Systeme die Risiken:

Spülsysteme: Stickstoff- oder Inertgasspülungen entfernen Restverunreinigungen vor und nach dem Flaschenwechsel und gewährleisten so eine schadstofffreie Versorgung.
Hochreine Komponenten: Elektropolierte Oberflächen und Orbitalschweißen reduzieren Partikelfallen und erhalten die Gasintegrität.
Auslaufsicheres Design: VCJ-Verschraubungen und Doppeldichtungsventile verhindern Leckagen, was bei giftigen oder brennbaren Gasen wie Wasserstoff von entscheidender Bedeutung ist.
Drucksicherheitsvorrichtungen: Überdruckventile und Berstscheiben schützen vor Überdruck, während Sensoren den Bediener auf Anomalien aufmerksam machen.
Gasspezifische Sicherheit: Bei brennbaren Gasen verfügen die Verteiler über Flammenrückschlagsicherungen (relevant beim Schweißen) oder Erdungen, um eine statische Aufladung zu verhindern.
Überwachungssysteme: Spurengasanalysatoren und Druckmessumformer liefern Echtzeit-Feedback und gewährleisten die Einhaltung der Reinheits- und Sicherheitsstandards.
Regelmäßige Wartung, einschließlich Dichtheitsprüfungen und Filterwechsel, ist unerlässlich, um diese Funktionen aufrechtzuerhalten. Die Bediener müssen im Umgang mit den Sicherheitsdatenblättern (MSDS) für jedes Gas geschult werden, um im Notfall handlungsfähig zu sein. Diese Maßnahmen stellen sicher, dass keine Kontamination oder Sicherheitsgefahr unentdeckt bleibt.

Best Practices für Installation und Wartung

Die ordnungsgemäße Installation ist entscheidend für die Leistung. Installieren Sie das System in einem sauberen, gut belüfteten Bereich gemäß den NFPA- oder OSHA-Richtlinien. Verwenden Sie ausschließlich hochreine Schläuche und Armaturen und beachten Sie die Montagevorschriften des Herstellers. Spülen Sie das System vor der Inbetriebnahme gründlich, um Verunreinigungen zu entfernen.

Die Wartung umfasst:

Tägliche Kontrollen: Suchen Sie mit Helium-Leckdetektoren (Empfindlichkeit bis zu 10^-9 atm-cc/s) nach Lecks.
Monatlicher Filterwechsel: Ersetzen Sie hochreine Filter, um die Gasqualität aufrechtzuerhalten.
Jährliche Wartung: Eine professionelle Überprüfung der Regler, Ventile und Sensoren gewährleistet eine langfristige Zuverlässigkeit.
Dokumentation: Protokollieren Sie alle Wartungsarbeiten zur Einhaltung gesetzlicher Vorschriften und zur Rückverfolgbarkeit.
Vermeiden Sie provisorische Reparaturen oder nicht zertifizierte Komponenten, da die Gefahr einer Kontamination besteht.

Argon-Gasdurchflussmesser, Regler und Ventile
Fazit

Hochreine Gasverteilersysteme sind die stillen Helden der Präzisionsindustrie und liefern ultrareine Gase mit konstanter Druckregelung. Durch die Auswahl eines Systems mit der richtigen Kompatibilität, den passenden Sicherheitsmerkmalen und einem geeigneten Wartungsplan gewährleisten Sie eine schadstofffreie Versorgung und optimale Betriebsabläufe. In einer Welt, in der Reinheit oberste Priorität hat, sind diese Systeme Ihre Garantie für Qualität, Sicherheit und Zuverlässigkeit.
