Spezial-Gasverteiler für präzisere Gasverteilung und höhere Explosionssicherheit

Im Bereich industrieller und wissenschaftlicher Anwendungen spielt die Handhabung von Spezialgasen – hochreinen Substanzen wie Helium, Argon, Stickstoff und verschiedenen Gasgemischen – eine entscheidende Rolle für die Gewährleistung von Betriebseffizienz, Produktqualität und Arbeitssicherheit. Spezialgasverteiler bilden das Rückgrat von Gasverteilungssystemen und ermöglichen den reibungslosen Transport dieser Gase von den Lagerflaschen zu den Verbrauchsstellen. Diese Systeme sind für die Handhabung von Gasen mit Reinheitsgraden von oft über 99.999 % ausgelegt und daher in Branchen wie der Halbleiterherstellung, der Pharmaindustrie, Laboren und der Petrochemie unverzichtbar.

Der Titel „ Spezialgasverteiler : Präzise Verteilung und explosionsgeschützte Sicherheit“ unterstreicht zwei zentrale Aspekte: präzise Gaszufuhr und robuste Sicherheitsvorkehrungen, insbesondere solche zur Minimierung von Explosionsrisiken. Die präzise Verteilung gewährleistet gleichmäßigen Druck und Durchfluss und verhindert so Störungen, die Prozesse wie Laserschneiden oder chemische Synthese beeinträchtigen könnten. Die explosionsgeschützten Eigenschaften begegnen den Gefahren beim Umgang mit brennbaren, oxidierenden oder toxischen Gasen und umfassen Konstruktionen, die potenzielle Zündquellen abschirmen und katastrophale Ausfälle verhindern.

Mit der Weiterentwicklung der Industrie steigt die Nachfrage nach modernen Verteilern. Automatische Umschaltsysteme minimieren beispielsweise Ausfallzeiten durch nahtloses Umschalten zwischen Gasquellen, während integrierte Sicherheitsprotokolle wie Leckerkennung und Alarme die Zuverlässigkeit erhöhen. Gemäß Industriestandards müssen diese Verteiler Vorschriften wie ISO 7291 und SEMI S2 erfüllen und so strenge Reinheits- und Sicherheitsstandards einhalten. Dieser Artikel befasst sich mit den Feinheiten von Spezialgasverteilern und beleuchtet deren Design, Funktionen, Anwendungen und die kritische Balance zwischen Präzision und Sicherheit.

Die Entwicklung dieser Systeme spiegelt umfassende technologische Fortschritte wider. Frühere Verteiler wurden manuell bedient und waren anfällig für menschliche Fehler. Moderne Versionen hingegen integrieren Automatisierung, Telemetrie und explosionsgeschützte Materialien. In explosionsgefährdeten Umgebungen, in denen Gase wie Ammoniak oder Chlorwasserstoff verwendet werden, sind explosionsgeschützte Verteiler nicht nur wünschenswert, sondern unerlässlich, da sie die Risiken in Zonen reduzieren, die nach Normen wie DIN EN ISO 80079-36 klassifiziert sind. Die Betrachtung dieser Elemente zeigt, wie spezielle Gasverteiler zu sichereren und effizienteren Abläufen in verschiedenen Bereichen beitragen.

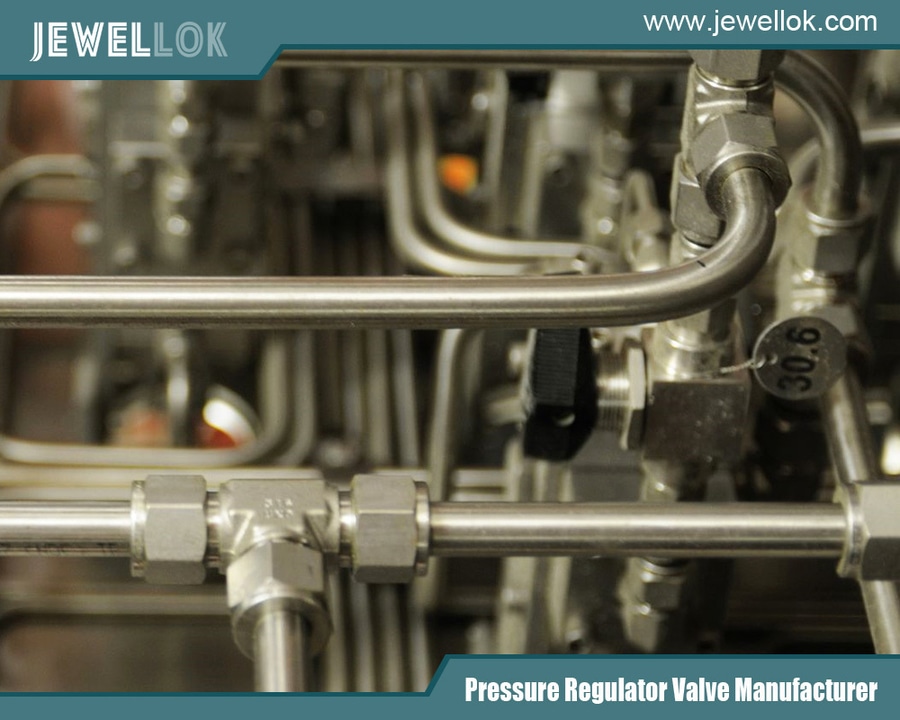

Anwendung eines Druckreglers für ultrahochreine Gase
Was ist ein Spezialgasverteiler?

Ein Spezialgasverteiler ist eine komplexe Baugruppe aus Ventilen, Reglern, Manometern und Rohrleitungen zur Steuerung und Verteilung hochreiner Gase aus mehreren Flaschen oder Großmengen an Endverbrauchergeräte. Im Gegensatz zu Standard-Gasverteilungssystemen sind diese Verteiler speziell auf Spezialgase zugeschnitten, die eine ultrahohe Reinheit erfordern, um Verunreinigungen zu vermeiden, die empfindliche Prozesse beeinträchtigen könnten. Sie umfassen typischerweise Einlassanschlüsse für Gasflaschen, Druckregler zum Reduzieren hoher Flaschendrücke und Auslassleitungen für die Zufuhr. Die Verteilertypen variieren je nach Anwendungsbedarf. Automatische Umschaltverteiler wie die Modelle der Serien S7000 und S9000 gewährleisten eine unterbrechungsfreie Versorgung, indem sie automatisch von einer leeren Primärbank auf eine Reservebank umschalten, wenn der Druck unter einen Schwellenwert fällt.

Diese eignen sich ideal für Druckgasflaschen und verfügen über Komponenten wie Rückschlagventile zur Verhinderung von Rückfluss und Leitungsregler für einen stabilen Lieferdruck. Zweistufige Verteiler, wie die DruvaPUR 20 m3-Serie, bieten erhöhte Präzision durch zwei Regelstufen: Die erste reduziert den Eingangsdruck deutlich, die zweite sorgt für eine gleichmäßige Feineinstellung des Ausgangsdrucks. Diese Konstruktion eignet sich besonders für reine, inerte und oxidierende Gase bis zur Reinheitsklasse 6.0.

Flüssiggas-Verteiler wie die Modelle SLIQ und S7000L eignen sich für kryogene Anwendungen und verfügen über Gassparschaltungen zur Nutzung von Abdampfgas aus Reservespeichern, wodurch Abfall minimiert wird. Großanlagen, wie die Megaturion™-Reihe, verarbeiten große Mengen gefährlicher Gase wie NH₃ oder HCl und nutzen SPS-basierte Steuerungen für die automatisierte Verteilung. Einstufige Verteiler bieten einfachere Konfigurationen für geringere Durchflussmengen, während Laborgasanlagen wie die Serie 3500 eine modulare, verbrauchsorientierte Regelung für Innenräume bieten.

Die Materialien sind entscheidend: Messing, Edelstahl (oft 316L für Korrosionsbeständigkeit) und Dichtungen wie Teflon oder Viton gewährleisten die Kompatibilität mit verschiedenen Gasen. Die Anschlüsse entsprechen den CGA-Standards, und die Manometer überwachen den Druck präzise. Insgesamt verwandeln diese Verteiler die potenziell chaotische Gashandhabung in einen optimierten, zuverlässigen Prozess, der sich an spezifische industrielle Anforderungen anpasst.

Präzise Verteilungsfunktionen

Präzision in der Gasverteilung ist entscheidend für Anwendungen, bei denen selbst kleinste Schwankungen zu Defekten oder Ineffizienzen führen können. Spezialgasverteiler erreichen dies durch eine Kombination aus modernen Komponenten und intelligentem Design und gewährleisten so konstante Durchflussraten, Drücke und Reinheitsgrade. Das Herzstück einer präzisen Verteilung ist das Reglersystem. Zweistufige Regler, wie sie in hochreinen Verteilern verbaut sind, sorgen für ausgezeichnete Druckstabilität, indem sie die Schwankungen an der Quelle reduzieren. Beispielsweise kann bei Eingangsdrücken von bis zu 300 bar die Abgabe auf präzisen Werten wie 2–14 bar gehalten werden, was Durchflüsse von 20 m³/h für Stickstoff ermöglicht. Automatische Umschaltmechanismen verbessern dies, indem sie den Bankdruck überwachen und nahtlos umschalten, oft über eine Ein-Knopf- oder Hebelbedienung, die Primär- und Reserveseite bestimmt. Dies verhindert Unterbrechungen, was bei kontinuierlichen Prozessen wie der Halbleiterherstellung von entscheidender Bedeutung ist.

Rückschlagventile und Absperrventile optimieren die Verteilung zusätzlich, indem sie den Durchfluss unidirektional lenken und Abschnitte für Wartungsarbeiten ohne Systemabschaltung isolieren. In Großanlagen ermöglichen GigaGuard™-SPS-Steuerungen mit Touchscreen-Oberflächen Echtzeitanpassungen und optimieren so die Verteilung bei hohem Durchsatz. Telemetriefunktionen, wie die drahtlose Überwachung der SX Series®, melden Gaspegel und -drücke aus der Ferne und ermöglichen so eine vorausschauende Wartung zur Gewährleistung der Präzision.

Bei Flüssiggasen nutzen Funktionen wie der „Gassparkreislauf“ in kryogenen Verteilern den Restdruck aus Reserven und gewährleisten so eine effiziente Nutzung und präzise Abgabe. Waagenbasierte Systeme automatisieren die Befüllung nach Gewicht und sorgen für eine präzise Nachfüllung des Dewargefäßes. In Spezialaufbauten reduzieren Economizer den Gasverlust bei Umstellungen, während abnehmbare Steuermodule Upgrades ohne Unterbrechung der Verteilung ermöglichen. Diese Funktionen bieten vielfältige Vorteile: Weniger Flaschenwechsel senken die Arbeitskosten, weniger Abfall fördert die Nachhaltigkeit und eine konstante Abgabe verbessert die Prozessausbeute. In der Pharmaindustrie verhindern präzise Verteiler Verunreinigungen beim Kulturwachstum, während sie in Lasern die Strahlqualität aufrechterhalten. Moderne Verteiler integrieren außerdem Heizungen, um ein Einfrieren in CO2-Systemen zu verhindern und so die Durchflussstabilität zu gewährleisten. Insgesamt machen diese Innovationen Spezialgasverteiler für präzisionsorientierte Branchen unverzichtbar und verwandeln komplexes Gasmanagement in eine zuverlässige Wissenschaft.

Sicherheitsmerkmale mit Schwerpunkt auf explosionsgeschütztem Design

Angesichts der Risiken, die mit Hochdruck, brennbaren oder giftigen Gasen verbunden sind, ist Sicherheit der Eckpfeiler der Konstruktion spezieller Gasverteiler. Diese Systeme verfügen über mehrere Schutzebenen, von der Materialauswahl bis hin zu automatisierten Sicherheitsvorkehrungen, mit besonderem Augenmerk auf explosionsgeschützten Konfigurationen für gefährliche Umgebungen. Leckagefreie Dichtungen sind von grundlegender Bedeutung und werden häufig durch Hastelloy/Elgiloy-Membranen erreicht, die für dichte Abschlüsse sorgen und so Gasaustritt verhindern. Eingebaute Überdruckventile auf der Druckseite lassen überschüssigen Druck ab, während Rückschlagventile an den Einlässen den Rückfluss verhindern. Alarmsysteme, wie z. B. die 24-Stunden-Leckerkennung in modernen Verteilern, überwachen Anomalien und lösen Warnungen per SMS oder Ferntelemetrie aus. Verzögerte Alarme ermöglichen kurze Schwankungen ohne unnötige Abschaltungen und gewährleisten so ein ausgewogenes Verhältnis zwischen Sicherheit und Betriebskontinuität.

Explosionsgeschützte Konstruktionen erhöhen die Sicherheit in explosiven Umgebungen. Optionen wie der EX-Code bestimmter Verteiler umfassen explosionsgeschützte Gehäuse und Alarme, die für den Einsatz in klassifizierten Bereichen zertifiziert sind. Diese entsprechen Normen wie DIN EN ISO 80079-36 und IEC TS 60079-32-1 und ermöglichen den Betrieb in EX-Zonen 1 und 2 mit Gasen der Risikogruppen I bis IIC. Materialien wie Edelstahl 316L sind korrosions- und zündbeständig, während Tests auf elektrostatische Aufladbarkeit funkeninduzierte Explosionen verhindern. In Massensystemen für gefährliche Gase gewährleistet die SEMI S2-Konformität umfassende Sicherheit, einschließlich Not-Aus-Schaltern und SPS-überwachten Verriegelungen. Die Banktrennung ermöglicht das sichere Entlüften und Spülen einer Seite, während die andere in Betrieb ist, wodurch das Expositionsrisiko reduziert wird. Für medizinische und Laboranwendungen erleichtern modulare Konstruktionen die sichere Inneninstallation mit Druckschaltern, die niedrige Reserven anzeigen.

Zu den weiteren Merkmalen gehört die O2-Zündprüfung gemäß EN ISO 10297, die sicherstellt, dass die Komponenten oxidativem Stress standhalten. Drahtlose Telemetrie bietet Echtzeit-Überwachung und ermöglicht proaktives Eingreifen. Diese Maßnahmen mindern gemeinsam Gefahren und schützen Personal und Ausrüstung. In petrochemischen Anlagen verhindern explosionsgeschützte Verteiler Vorfälle mit brennbaren Gasen, während sie in der Halbleiterindustrie vor toxischen Lecks schützen. Durch die Priorisierung dieser Merkmale stellen Hersteller sicher, dass Verteiler nicht nur eine präzise Gasverteilung gewährleisten, sondern auch höchste Sicherheitsstandards einhalten.

Anwendungen und Fallstudien

Spezielle Gasverteiler finden in zahlreichen Branchen breite Anwendung, in denen Gasreinheit und Zuverlässigkeit unerlässlich sind. In der Halbleiterfertigung liefern Systeme wie Megaturion™ Gase wie AsH₃ für Dotierungsprozesse und gewährleisten dabei höchste Reinheit, um Chipdefekte zu vermeiden. Automatische Umschaltungen minimieren Ausfallzeiten, die für den 24/7-Betrieb entscheidend sind. In der Pharmaindustrie und in Laboren unterstützen Verteiler Zellkulturen und Analysegeräte. Die SX-Serie® mit Leckageerkennung ist ideal für die militärische Forschung, wo Präzision experimentelle Fehlschläge verhindert.

Zu den medizinischen Anwendungen gehört die Sauerstoff- und Lachgasverteilung, wobei Verteilerrohre eine sichere und konstante Versorgung von Operationssälen gewährleisten. Die Petrochemie- und Automobilbranche nutzt zweistufige Verteilerrohre für Laserschneid- und Plasmaprozesse, bei denen ein präziser Durchfluss die Schnittqualität verbessert. Eine Fallstudie aus einer Halbleiterfabrik zeigte, dass die Implementierung explosionsgeschützter Verteilerrohre dank integrierter Alarme und robuster Konstruktion die Unfallrate um 40 % senkte. Landwirtschaftliche Anwendungen, wie die CO2-Anreicherung in Gewächshäusern, profitieren von speziellen Verteilerrohren, die optimale Gaskonzentrationen für das Pflanzenwachstum aufrechterhalten. Insgesamt passen sich diese Systeme an unterschiedliche Anforderungen an und steigern Effizienz und Sicherheit.

Installation, Wartung und Best Practices

Die ordnungsgemäße Installation beginnt mit der Standortbewertung, um die Kompatibilität mit verschiedenen Gasarten und Umgebungsbedingungen sicherzustellen. Verteiler sollten sicher montiert, mit geteilten Platten für eine einfache Montage und über CGA-Anschlüsse angeschlossen werden. Die professionelle Installation umfasst Druckprüfung und Kalibrierung.

Zur Wartung gehören regelmäßige Kontrollen auf Leckagen, Messgenauigkeit und Ventilfunktion. Telemetrie unterstützt die vorausschauende Instandhaltung, während modulare Designs den Austausch von Komponenten ohne vollständige Abschaltung ermöglichen. Zu den bewährten Verfahren gehören die Schulung von Bedienern, die Einhaltung von Spülprotokollen und die Planung jährlicher Zertifizierungen zur Einhaltung der Sicherheitsstandards.

China Druckregler Hersteller
Fazit

Spezialgasverteiler verkörpern die Verbindung von Präzision und Sicherheit in der Gashandhabung. Durch Funktionen wie automatische Umschaltung, zweistufige Regelung und explosionsgeschützte Konstruktionen ermöglichen sie eine zuverlässige Verteilung bei gleichzeitiger Risikominimierung. Mit dem industriellen Fortschritt werden sich diese Systeme weiterentwickeln und weltweit einen sichereren und effizienteren Betrieb gewährleisten.
