Richtlinien für die Planung und Installation von Rohrleitungen für zentrale Laborgasversorgungssysteme

Richtlinien für die Planung und Installation von Rohrleitungen für zentrale Laborgasversorgungssysteme

1. Einleitung
Eine zentrale Laborgasversorgungsanlage ist ein unverzichtbarer Bestandteil moderner Labore, Forschungseinrichtungen, Universitäten, pharmazeutischer Betriebe, chemischer Prüfzentren und industrieller Forschungsumgebungen. Sie gewährleistet die zuverlässige und kontrollierte Versorgung mehrerer Laborarbeitsplätze, Analysegeräte, Prüfeinrichtungen und experimenteller Prozesse mit Gasen aus zentralen Speichern.

Im Vergleich zu einzelnen Gasflaschen an jedem Arbeitsplatz kann ein zentrales Gasverteilungssystem die Raumausnutzung im Labor verbessern, die Gasflaschenverwaltung vereinfachen, das Hantieren mit den Flaschen in den Arbeitsbereichen reduzieren und eine gleichmäßigere Gasversorgung gewährleisten. Bei fachgerechter Planung und Installation unterstützt es Labore zudem bei der Etablierung effektiver Gassicherheitsverfahren und der Aufrechterhaltung stabiler Betriebsbedingungen für empfindliche Analysegeräte.

Laborgase weisen jedoch unterschiedliche physikalische Eigenschaften, Reinheitsanforderungen, Druckcharakteristika und potenzielle Gefahren auf. Stickstoff, Sauerstoff, Argon, Helium, Wasserstoff, Kohlendioxid und Spezialgase können nicht immer dieselbe Rohrleitungskonstruktion oder Sicherheitskonfiguration verwenden. Rohrleitungsmaterialien, Druckregler, Ventile, Armaturen, Belüftungs- und Überwachungseinrichtungen müssen daher entsprechend dem vorgesehenen Gaseinsatz ausgewählt werden.

Dieser Leitfaden erläutert die wichtigsten Aspekte bei der Planung von Gasversorgungssystemen für zentrale Laboratorien , der Auswahl des Rohrleitungsmaterials, der Druckregelung, der Installation, der Inbetriebnahme und der langfristigen Wartung.

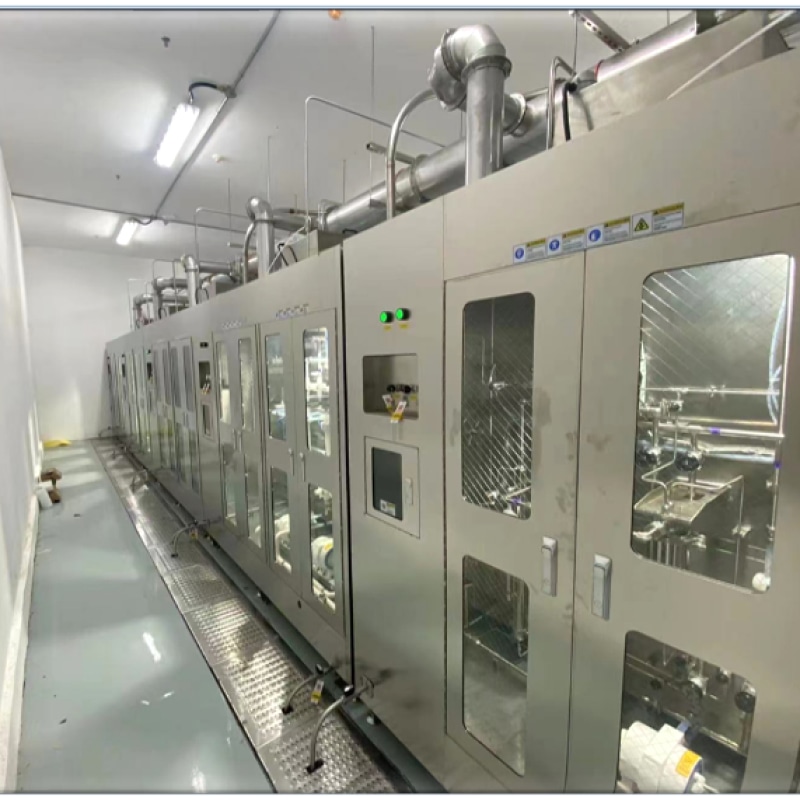

Chemikaliendosiermodul (CDM) und Chemikaliendosiersystem (CDS)
2. Verständnis des Aufbaus eines zentralen Laborgasversorgungssystems
Ein zentrales Laborgasversorgungssystem besteht typischerweise aus einem Gasspeicherbereich, einer primären Druckreglereinheit, einem Verteilungsleitungsnetz, sekundären Druckregeleinrichtungen, Entnahmestellen und zugehörigen Sicherheitseinrichtungen.

Die Gasquelle kann je nach Gasverbrauch und Anlagenanforderungen Hochdruckflaschen, Flaschenbündel, Flüssiggasbehälter oder andere zugelassene Versorgungseinrichtungen umfassen. Das Gas wird von der Quelle über geeignete Druckregeleinrichtungen in das Verteilungsnetz eingespeist.

Ein typisches System umfasst folgende Komponenten:

Zentraler Gaslagerbereich: Hier werden Gasflaschen oder andere zugelassene Gasquellen gelagert. Der Bereich muss über ausreichende Belüftung, Zugangskontrolle, sichere Flaschenaufbewahrung und eine entsprechende Trennung gemäß Gasverträglichkeit und geltenden Sicherheitsbestimmungen verfügen.

Primäres Gasversorgungspanel: Regelt den Gasaustritt aus der Quelle. Es kann Druckregler, Absperrventile, Manometer, Filter, Rückschlagventile und gegebenenfalls Quellenumschalteinrichtungen enthalten.

Gasverteilungsleitungen: Sie transportieren Gase vom zentralen Versorgungsbereich zu Laboren und einzelnen Arbeitsplätzen. Die Trassenführung sollte unnötige Druckverluste minimieren, inkompatible Anschlüsse vermeiden und Inspektion und Wartung ermöglichen.

Sekundäre Druckregler: Sie reduzieren oder stabilisieren den Druck in der Nähe des Einsatzortes, wenn die Anwendung einen niedrigeren oder präziseren Förderdruck erfordert.

Gasanschlüsse: Sie dienen der kontrollierten Verbindung von Laborinstrumenten, Analysegeräten und Versuchsapparaturen. Die Anschlusskonfigurationen müssen einen versehentlichen Anschluss an inkompatible Gasleitungen verhindern.

Sicherheits- und Überwachungseinrichtungen: Je nach Gefahren und betrieblichen Anforderungen können dazu Drucksensoren, Gasdetektoren, Alarme, automatische Absperrventile und Notfall-Isolationsvorrichtungen gehören.

Die endgültige Systemkonfiguration sollte auf einer dokumentierten Bewertung der Gasarten, der erforderlichen Reinheit, des Verbrauchs, des Betriebsdrucks, des gleichzeitigen Bedarfs und der Laborsicherheitsanforderungen basieren.

3. Pipeline-Design: Gasbedarf und Systemkapazität
Genaue Gasbedarfsberechnungen sind die Grundlage für ein zuverlässiges zentrales Laborgasversorgungssystem. Eine unterdimensionierte Pipeline kann zu übermäßigen Druckverlusten und instabiler Geräteperformance führen, während ein unnötig überdimensioniertes Netzwerk die Projektkosten erhöhen und bestimmte Anwendungen mit geringem Durchfluss erschweren kann.

Der Planungsprozess sollte mit einer vollständigen Bestandsaufnahme aller gasverbrauchenden Geräte beginnen.

Für jedes Instrument bzw. jeden Arbeitsplatz sollten die Ingenieure Folgendes identifizieren:

Erforderliche Gasart und Reinheitsgrad.
Normaler und maximaler Gasverbrauch.
Erforderlicher Eingangsdruck und zulässige Druckabweichung.
Betriebszeiten und zu erwartende Nutzungsmuster.
Anzahl der gleichzeitig betriebenen Filialen.
Zukünftige Erweiterungsanforderungen.
Die gesamte Anschlussleistung entspricht nicht unbedingt dem tatsächlichen Spitzenbedarf. Ingenieure sollten einen realistischen Diversitätsfaktor auf Basis von Betriebsplänen und Prozessbedingungen festlegen, anstatt anzunehmen, dass jeder Abzweig kontinuierlich mit maximalem Durchfluss arbeitet.

Bei der Dimensionierung von Rohrleitungen müssen Gaseigenschaften, Betriebsdruck, Temperatur, Rohrlänge, Formstücke, Ventile, Regler und die zu erwartenden Durchflussmengen berücksichtigt werden. Druckverlustberechnungen sollten sowohl gerade Rohrabschnitte als auch den lokalen Widerstand durch Krümmer, T-Stücke, Filter und andere Komponenten einbeziehen.

Bei hochreinen Analysegasen kann die von den Instrumenten geforderte Druckstabilität ebenso wichtig sein wie die Gesamtflusskapazität. Gaschromatographie, Massenspektrometrie, Spektroskopie und andere analytische Anwendungen erfordern unter Umständen sorgfältig kontrollierte Zufuhrbedingungen.

Bei der Konstruktion sollten auch der minimale Betriebsdruck am am weitesten entfernten Auslass und die Druckschwankungen, die bei gleichzeitigem Betrieb mehrerer Instrumente auftreten, berücksichtigt werden.

Die abschließenden Dimensionierungsberechnungen sollten von einem qualifizierten Ingenieur unter Verwendung eines geeigneten Verfahrens für kompressible Gasströmungen und der geltenden technischen Normen durchgeführt werden. Einfache Annahmen für Flüssigkeitsströmungen dürfen nicht ohne Weiteres auf Druckgasleitungen angewendet werden.

4. Auswahl geeigneter Rohrleitungsmaterialien
Die Wahl des Rohrleitungsmaterials beeinflusst die Gasreinheit, die Korrosionsbeständigkeit, die mechanische Integrität, die Dichtheit und den Wartungsaufwand.

Unterschiedliche Gase und Laboranwendungen erfordern unterschiedliche Materialspezifikationen. Bei der Auswahl sollten Gasverträglichkeit, Betriebsdruck, Temperatur, Feuchtigkeitsempfindlichkeit, Kontaminationsgrenzwerte und der erforderliche Reinheitsgrad berücksichtigt werden.

4.1 Rohrleitungen aus Edelstahl
Edelstahl wird aufgrund seiner mechanischen Festigkeit, Korrosionsbeständigkeit und Kompatibilität mit vielen Laborgasen häufig in Laborgasverteilungssystemen eingesetzt.

Für Anwendungen mit höchsten Reinheitsanforderungen kann Edelstahl 316L gewählt werden, sofern seine Materialeigenschaften und Oberflächenbeschaffenheit den erforderlichen Spezifikationen für den Gaseinsatz entsprechen. Elektropolierte oder speziell gereinigte Edelstahlrohre eignen sich möglicherweise für Anwendungen, die eine geringe Partikelbildung und Oberflächenverunreinigung erfordern.

Die Güteklasse des Edelstahls allein garantiert jedoch keine hohe Gasreinheit. Oberflächenbeschaffenheit, Reinigungsverfahren, Schweißqualität, Feuchtigkeitskontrolle, Armaturendesign und Installationspraktiken beeinflussen die Systemleistung ebenfalls.

Orbitalschweißen kann bei geeigneten Edelstahlrohrinstallationen eingesetzt werden, um die Schweißnahtkonsistenz zu verbessern und das Kontaminationsrisiko zu verringern, wenn es von qualifiziertem Personal unter kontrollierten Bedingungen durchgeführt wird.

4.2 Kupferrohre
Kupferrohre können für bestimmte saubere, nicht korrosive Gasanwendungen geeignet sein, wenn Material, Armaturen, Druckfestigkeit und Reinheitsanforderungen mit der Anwendung kompatibel sind.

Es sollte nicht automatisch für jedes Laborgas ausgewählt werden. Gasverträglichkeit, Feuchtigkeitsgehalt, Sauerstoffbedarf und die Möglichkeit chemischer Reaktionen müssen vor der Installation geprüft werden.

4.3 Spezialmaterialien
Bestimmte korrosive oder reaktive Gase erfordern unter Umständen spezielle Legierungen, zugelassene Polymerkomponenten oder spezielle Gaszufuhrsysteme. Die Wahl hängt von der genauen Gaszusammensetzung, Konzentration, dem Feuchtigkeitsgehalt, dem Druck und der Temperatur ab.

Materialien, die mit einem Gas gut funktionieren, können für ein anderes ungeeignet sein. Ingenieure sollten die Kompatibilität anhand zuverlässiger technischer Dokumentationen und geltender Industrienormen überprüfen.

Alle Rohrleitungsmaterialien, Ventile, Dichtungen, Regler und Armaturen sollten Druckfestigkeitswerte aufweisen, die den maximal möglichen Betriebsbedingungen entsprechen.

5. Druckregelung und -steuerung
Die Druckregelung ist eines der wichtigsten Elemente bei der Auslegung von Gasversorgungssystemen für zentrale Laboratorien.

Gasflaschen und Gasspeicher können mit deutlich höheren Drücken betrieben werden als die für Laborgeräte erforderlichen. Eine geeignet gewählte Druckregelung reduziert den Quelldruck auf einen geeigneten Verteilungsdruck und gewährleistet eine stabile Druckversorgung auch bei sich ändernden Betriebsbedingungen.

Eine typische Anordnung umfasst eine primäre Druckregelung in der Nähe der Gasquelle und gegebenenfalls eine sekundäre Druckregelung in der Nähe des Labors oder des Verbrauchsorts.

Primärregler sollten anhand von Eingangsdruck, Ausgangsdruck, Durchflusskapazität, Gasverträglichkeit und erforderlicher Regelstabilität ausgewählt werden. Bei hochreinen Gasen können Regler, die für Reingase ausgelegt sind, dazu beitragen, das Kontaminationsrisiko zu verringern.

Membranregler können für bestimmte Anwendungen mit hohen Reinheitsanforderungen geeignet sein, da sie bei korrekter Spezifikation saubere Gaswege und eine präzise Druckregelung ermöglichen. Bei der Auswahl des Reglers müssen jedoch auch die Gasverträglichkeit, die Dichtungsmaterialien, die interne Konstruktion und die Betriebsbedingungen berücksichtigt werden.

Bei Gasen mit instabilem Versorgungsdruck oder stark schwankendem Verbrauch müssen Ingenieure gegebenenfalls automatische Umschaltsysteme prüfen. Diese Systeme können zwischen primärer und Reserve-Gasversorgung umschalten, um eine unterbrechungsfreie Versorgung zu gewährleisten.

Umschaltsysteme sollten so konfiguriert sein, dass unzulässige Druckunterbrechungen vermieden werden und bei Bedarf geeignete Statusanzeigen oder Alarme bereitgestellt werden.

Für jede Gasversorgung sollten klar definierte Betriebsdruckgrenzen festgelegt werden. Druckentlastungseinrichtungen, Überdruckschutz und Absperrvorrichtungen müssen entsprechend der Systemauslegung und den geltenden Vorschriften ausgewählt und installiert werden.

6. Rohrleitungsführung und Laborlayout
Eine effiziente Rohrleitungsführung reduziert Druckverluste, vereinfacht die Wartung und trägt zur Laborsicherheit bei.

Die Hauptverteilungsroute sollte vor Baubeginn geplant werden. Ingenieure sollten die Verlegung der Gasleitung mit den Architekturplänen, den Elektroinstallationen, den Lüftungsanlagen, den Brandschutzeinrichtungen, der Wasserversorgung und der Laborausstattung abstimmen.

Rohrleitungen sollten in angemessenen Abständen gestützt und vor Vibrationen, Stößen, mechanischen Beschädigungen und unbefugten Eingriffen geschützt werden.

Soweit praktikabel, sollten die Verteilerwege für Inspektion und Wartung zugänglich bleiben. Verdeckte Installationen sollten so konstruiert sein, dass kritische Verbindungen und Bauteile gemäß den geltenden Normen inspiziert oder gewartet werden können.

Die verschiedenen Gasarten sollten mithilfe einheitlicher Etiketten und der jeweiligen lokalen Farbkennzeichnung eindeutig gekennzeichnet werden. Die Etiketten sollten die Gasart und, falls sinnvoll, die Fließrichtung und weitere Informationen zur jeweiligen Gasart angeben.

Gasleitungen dürfen nicht allein anhand ihrer Farbe identifiziert werden. Beschriftete Etiketten und kompatible Steckdosenanschlüsse bieten zusätzliche Sicherheit gegen Fehlanschlüsse.

Unverträgliche Gase müssen, sofern dies aufgrund ihrer chemischen Eigenschaften und der geltenden Vorschriften erforderlich ist, getrennt gelagert werden. Brennbare, oxidierende, giftige, korrosive und inerte Gase können unterschiedliche Lagerungs-, Transport-, Belüftungs-, Überwachungs- und Notfallabsperrmaßnahmen erfordern.

Wasserstoff und andere brennbare Gase erfordern besondere Aufmerksamkeit hinsichtlich Zündquellen, Belüftung, Leckageerkennung und der Eignung elektrischer Geräte. Giftige oder korrosive Gase können Gasschränke, lokale Absaugung, spezielle Überwachungssysteme und automatische Abschaltvorrichtungen auf Grundlage einer formalen Risikobewertung erforderlich machen.

Sauerstoffsysteme benötigen für den Einsatz mit Sauerstoff geeignete Materialien und Komponenten. Öl, Fett und andere brennbare Verunreinigungen müssen unbedingt vermieden werden, da sie in sauerstoffreichen Umgebungen erhebliche Brandgefahren bergen können.

7. Installationsverfahren und Qualitätskontrolle
Eine fachgerechte Installation ist unerlässlich, um sicherzustellen, dass ein Laborgasleitungssystem wie geplant funktioniert.

Vor der Installation sollte das Projektteam die genehmigten Zeichnungen, Materialspezifikationen, Gerätedatenblätter, Anforderungen an die Gasverträglichkeit und den Bauqualitätsplan überprüfen.

Schritt 1: Materialien und Komponenten prüfen
Prüfen Sie die Abmessungen der Rohrleitungen, gegebenenfalls die Materialzertifikate, die Reglerspezifikationen, die Druckwerte der Ventile, die Anschlussarten, die Dichtungen und die Konfigurationen der Anschlussanschlüsse.

Die Materialien sollten unter sauberen Bedingungen gelagert und vor Feuchtigkeit, Staub, Öl und anderen Verunreinigungen geschützt werden. Komponenten, die für den Einsatz mit hochreinen Gasen vorgesehen sind, sollten nach Möglichkeit bis zur Installation versiegelt bleiben.

Schritt 2: Bereiten Sie den Installationsbereich vor
Bitte bestätigen Sie die Trassenführung der Rohrleitungen, die Standorte der Stützpunkte, die Abstände zwischen den Geräten, die Zugangsvoraussetzungen und die Abstimmung mit anderen Gebäudetechnikdiensten.

Der Installationsbereich sollte so vorbereitet werden, dass das Eindringen von Bauschutt und Verunreinigungen in das Gasverteilungsnetz minimiert wird.

Schritt 3: Pipelines installieren
Schneiden, Entgraten, Reinigen, Verbinden und Schweißen sollten nach genehmigten, für das Material und die Gasart geeigneten Verfahren erfolgen.

Für hochreine Edelstahlsysteme können Orbitalschweißen oder andere qualifizierte Fügeverfahren vorgeschrieben werden. Schweißparameter, Spülbedingungen und Prüfanforderungen sollten vor Beginn der Arbeiten festgelegt werden.

Offene Rohrenden müssen bei Installationsunterbrechungen verschlossen werden. Werkzeuge und Verbrauchsmaterialien für Reingasanlagen müssen für die jeweilige Anwendung geeignet und sauber gehalten werden.

Schritt 4: Ventile und Druckregler installieren
Installieren Sie Absperrventile, Druckregler, Filter, Manometer, Sensoren und andere Komponenten gemäß den genehmigten Zeichnungen und den Anweisungen der Hersteller.

Die Geräte müssen für sicheren Betrieb, Inspektion und Wartung ausgerichtet sein. Durchflussrichtung, Anforderungen an Ein- und Auslass des Reglers sowie Spezifikationen für den Instrumentenanschluss müssen beachtet werden.

Schritt 5: System beschriften und dokumentieren
Bringen Sie dauerhafte Gaskennzeichnungsetiketten an und vergewissern Sie sich, dass jede Entnahmestelle dem vorgesehenen Gasanschluss entspricht.

Aktualisieren Sie die Bestandspläne, um die tatsächlichen Rohrleitungsverläufe, Absperrpunkte, Reglerstandorte und Gerätebezeichnungen widerzuspiegeln.

8. Prüfung, Inbetriebnahme und Gasspülung
Ein Laborgasversorgungssystem muss vor der Inbetriebnahme geprüft und getestet werden.

Die Tests sollten gemäß einem dokumentierten Inbetriebnahmeplan durchgeführt werden, der auf der Gasversorgung, der Rohrleitungskonstruktion, der Druckfestigkeit, den geltenden Normen und den Anforderungen der Gerätehersteller basiert.

8.1 Druck- und Dichtheitsprüfung
Die fertiggestellte Pipeline sollte den vorgeschriebenen Druck- und Dichtheitsprüfungen unter Verwendung eines zugelassenen Prüfmediums und -verfahrens unterzogen werden.

Prüfdruck, Prüfdauer, Abnahmekriterien und Isolationsmaßnahmen müssen von qualifiziertem Personal festgelegt werden. Pneumatische Prüfungen können erhebliche Energie speichern und erfordern daher besondere Vorsichtsmaßnahmen, Sperrzonen und eine kontrollierte Druckbeaufschlagung.

Sauerstoff, brennbare und giftige Gase dürfen nicht ohne Weiteres als Ersatz für ein zugelassenes Prüfmedium verwendet werden. Das gewählte Verfahren muss für die Pipeline und ihren vorgesehenen Einsatz geeignet sein.

Leckageerkennungsverfahren können zugelassene Leckageerkennungslösungen, Druckabfallverfahren oder geeignete instrumentelle Prüfverfahren umfassen. Das Verfahren muss mit den Reinheits- und Materialanforderungen des Systems kompatibel sein.

8.2 Spülung und Reinigung
Nach der Prüfung muss die Rohrleitung möglicherweise gespült werden, um Luft, Feuchtigkeit, Reste des Testmediums, Partikel oder andere Verunreinigungen zu entfernen.

Für die jeweilige Gasversorgung und Systemkonfiguration sollten Spülverfahren entwickelt werden. Das Spülgas muss mit der Pipeline kompatibel sein und an einen sicheren Ort oder in eine geeignete Aufbereitungsanlage abgeleitet werden.

Sauerstoffmangel, Entflammbarkeit, Toxizität und Gefahren durch Schadstoffemissionen müssen berücksichtigt werden. Beim Spülvorgang darf es nicht zu einer unkontrollierten Freisetzung in belegte Laborräume kommen.

Bei Systemen mit hohen Reinheitsgraden können zusätzliche Nachweise erforderlich sein, um zu belegen, dass Feuchtigkeit, Sauerstoff oder andere Verunreinigungen innerhalb der erforderlichen Grenzwerte liegen.

8.3 Funktionale Inbetriebnahme
Bei der Inbetriebnahme sollten Druckregelung, Durchflusskapazität, Ventilfunktion, Umschaltverhalten, Alarme, Gasdetektion und, falls vorhanden, Notabschaltfunktionen überprüft werden.

Jeder Anschluss muss auf Übereinstimmung mit den genehmigten Gaskennzeichnungs- und Druckanforderungen geprüft werden. Die entsprechenden Prüfergebnisse sind zu dokumentieren, bevor das System in Betrieb genommen wird.

9. Sicherheitsanforderungen und Risikomanagement
Die Sicherheit von Laborgasen hängt vom Zusammenspiel zwischen technischer Planung, Geräteauswahl, Betriebsabläufen und Personalschulung ab.

Eine formale Risikobewertung sollte die mit jedem Gas verbundenen Gefahren ermitteln und die erforderlichen Schutzmaßnahmen festlegen.

Wichtige Sicherheitsvorkehrungen können Folgendes umfassen:

Sichere Lagerung von Gasflaschen und geeignete Verfahren für deren Handhabung.
Ausreichende Belüftung in Lager- und Gerätebereichen.
Gasdetektion für Anlagen mit hohem Leckagerisiko.
Automatische Abschaltung oder Notabschaltung, falls dies in der Risikobewertung erforderlich ist.
Gut zugängliche Notabsperrventile.
Geeignete Druckentlastung und Überdruckschutz.
Trennung unverträglicher Gase und angemessene Trennung von Zündquellen.
Schriftliche Betriebsanweisungen und Notfallpläne.
Personalschulung in Leckageerkennung, Alarmreaktion und sicherem Zylinderwechsel.
Der Bedarf an Gasschränken, automatischen Absperrventilen, Abluftanlagen und kontinuierlicher Überwachung hängt von den Gaseigenschaften, der Gasmenge, dem Versorgungsdruck, der Raumkonfiguration und den geltenden Vorschriften ab.

Planer sollten die geltenden örtlichen Bau- und Brandschutzvorschriften, Arbeitsschutzbestimmungen, gasspezifischen Normen und anerkannten technischen Richtlinien konsultieren. In den Vereinigten Staaten können die anwendbaren Anforderungen je nach Installation Bestimmungen der NFPA, OSHA sowie die jeweiligen Vorschriften für Mechanik, Brandschutz und Sanitärinstallationen umfassen.

Es gibt keinen einheitlichen Standard, der für jedes Labor gleichermaßen gilt. Die maßgeblichen Anforderungen sollten zu Beginn des Projekts festgelegt werden.

10. Wartung und Langzeitleistung
Regelmäßige Wartung trägt zur Erhaltung der Gasreinheit, der Druckstabilität, der Systemverfügbarkeit und der Betriebssicherheit bei.

Ein Wartungsprogramm sollte die zentrale Versorgungseinrichtung, Druckregler, automatische Umschalteinrichtungen, Ventile, Filter, Rohrleitungshalterungen, Anschlussstellen, Gasdetektoren und Alarmsysteme umfassen.

Die Inspektionsintervalle sollten auf den Empfehlungen des Herstellers, dem Schweregrad der Serviceeinwirkung, den gesetzlichen Bestimmungen und der Risikobewertung des Labors basieren.

Zu den Wartungsarbeiten gehören die Überprüfung der Reglerfunktion, die Inspektion auf physische Schäden oder Korrosion, die Überprüfung der Druckmesswerte, das Testen von Alarmen, die Bestätigung der Detektorkalibrierung und die Untersuchung der Zylinderbefestigungen.

Filter sollten je nach Zustand und spezifizierter Lebensdauer ausgetauscht werden. Regler und Ventile sollten gewartet oder ausgetauscht werden, wenn die Inspektionsergebnisse eine Verschlechterung anzeigen oder ihre Leistung außerhalb der spezifizierten Grenzwerte liegt.

Jegliche Änderung am Rohrleitungsnetz sollte hinsichtlich ihrer Auswirkungen auf Druckverlust, Durchflusskapazität, Gasverträglichkeit und Sicherheitsvorkehrungen überprüft werden. Neue Entnahmestellen oder Instrumente können den gleichzeitigen Bedarf erhöhen und eine erneute Kapazitätsbewertung erforderlich machen.

Genaue Wartungsaufzeichnungen, aktualisierte Zeichnungen und dokumentierte Inbetriebnahmeergebnisse unterstützen die Fehlersuche und zukünftige Erweiterungen.


11. Fazit
Ein gut konzipiertes zentrales Laborgasversorgungssystem bildet eine zuverlässige Grundlage für analytische Tests, wissenschaftliche Forschung, Qualitätskontrolle und industrielle Laborabläufe.

Für eine erfolgreiche Rohrleitungsplanung ist mehr erforderlich als die Auswahl von Rohren und der Anschluss von Gasflaschen. Sie umfasst präzise Bedarfsberechnungen, kompatible Materialien, eine geeignete Druckregelung, eine effiziente Rohrleitungsführung, kontrollierte Installationsverfahren, dokumentierte Prüfungen und eine umfassende Sicherheitsplanung.

Jede Gasversorgung sollte hinsichtlich ihrer Reinheitsanforderungen, physikalischen und chemischen Eigenschaften, des Betriebsdrucks, des Durchflussbedarfs und potenzieller Gefahren bewertet werden. Eine fachgerechte Installation und Inbetriebnahme gewährleisten die Gasversorgung unter den erforderlichen Bedingungen und minimieren gleichzeitig Verunreinigungen, Leckagen und Betriebsunterbrechungen.

Für Labore, die eine Neuinstallation planen oder eine bestehende Anlage modernisieren möchten, kann die Zusammenarbeit mit erfahrenen Ingenieuren für Gasversorgungssysteme und qualifizierten Installationsfirmen dazu beitragen, eine Lösung zu finden, die sowohl den aktuellen Betriebsanforderungen als auch zukünftigen Erweiterungsbedarf erfüllt. Ein systematischer Ansatz für Planung, Installation und Wartung gewährleistet langfristige Zuverlässigkeit und einen sichereren Laborbetrieb.
