Gegendruckregler vs. Druckreduzierregler

In der Fluidtechnik spielen Regler eine zentrale Rolle bei der Aufrechterhaltung optimaler Druckniveaus, um einen effizienten Betrieb, die Sicherheit und die Langlebigkeit der Anlagen zu gewährleisten. Zwei gängige Reglerarten sind der Gegendruckregler (BPR) und der Druckminderer (PRR). Obwohl beide Geräte zur Druckregelung in Rohrleitungen, Tanks und Prozesssystemen dienen, unterscheiden sie sich grundlegend in ihrer Funktionsweise und ihren Einsatzzwecken. Das Verständnis der Unterschiede zwischen diesen Reglern ist für Ingenieure, Techniker und Systementwickler in Branchen wie der Öl- und Gasindustrie, der chemischen Industrie, der Pharmaindustrie und der Wasseraufbereitung unerlässlich.

Ein Druckminderer, oft einfach Druckminderer genannt, dient in erster Linie dazu, den Druck einer Hochdruckquelle auf ein niedrigeres, besser beherrschbares Niveau zu senken. Dadurch wird sichergestellt, dass Geräte und Prozesse konstant mit Flüssigkeit mit dem gewünschten Druck versorgt werden, und Schäden durch Überdruck werden vermieden. Ein Gegendruckregler hingegen hält den Druck vor der Druckquelle konstant, indem er den Durchfluss zur Druckquelle steuert, typischerweise durch Entlüftung oder Ablassen von Überdruck. Er fungiert in vielen Fällen als Überdruckventil und schützt vorgelagerte Komponenten vor Druckabfällen oder -schwankungen.

Dieser Artikel befasst sich eingehend mit den technischen Aspekten beider Regler und beleuchtet ihre Funktionsprinzipien, Designs, Anwendungen und wichtigsten Unterschiede. Durch den direkten Vergleich der Geräte möchten wir einen umfassenden Leitfaden für die Auswahl des passenden Reglers für spezifische technische Anforderungen bieten. Die Diskussion umfasst Betriebsmechanik, Leistungsmerkmale, Installationsaspekte und praktische Auswirkungen und gewährleistet so ein umfassendes Verständnis sowohl für Anfänger als auch für erfahrene Fachleute.

Bulk-Spezialgas-Liefersystem (BSGS)

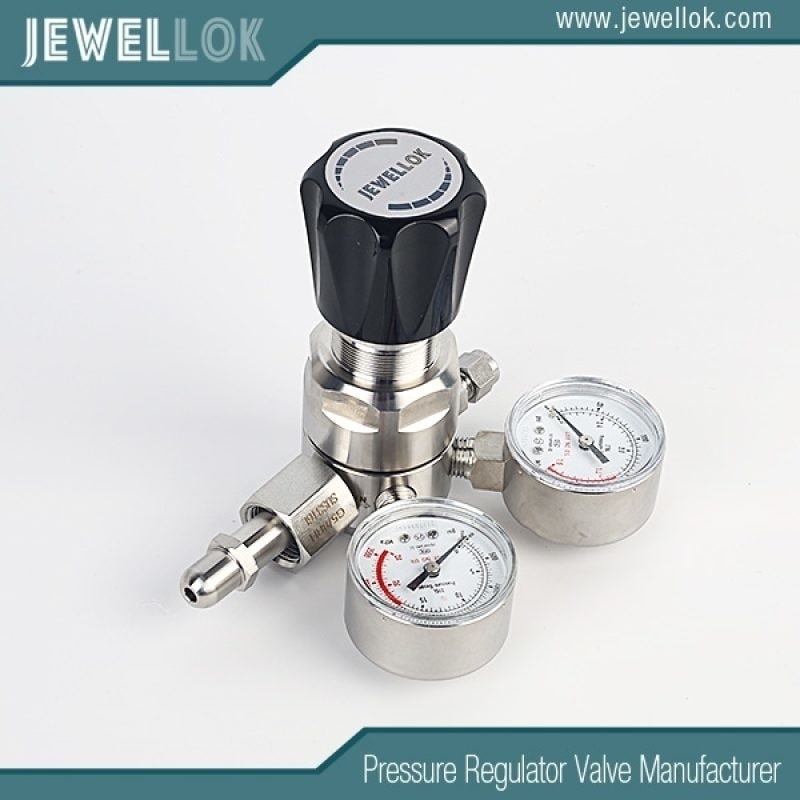

Druckminderer verstehen

Druckminderer sind in Systemen allgegenwärtig, in denen Flüssigkeiten mit hohem Druck für eine sichere Verwendung heruntergeregelt werden müssen. Die Hauptfunktion eines Druckminderers besteht darin, den Ausgangsdruck automatisch auf einen voreingestellten Wert zu regeln, unabhängig von Schwankungen des Eingangsdrucks oder der Durchflussrate. Dies wird durch eine Kombination mechanischer Komponenten erreicht, die Druckänderungen erfassen und darauf reagieren.

Funktionsprinzip

Das Herzstück eines PRR ist eine Membran oder ein Kolben, der als Sensorelement fungiert. Der Regler besteht aus einem Einlassanschluss, der mit der Hochdruckquelle verbunden ist, einem Auslassanschluss, der zur Niederdruckseite führt, einem Ventilsitz, einem Ventilkegel und einem federbelasteten Mechanismus. Überschreitet der Eingangsdruck den Sollwert, drückt die Flüssigkeit gegen die Membran, die wiederum den Ventilkegel bewegt, um den Durchfluss zu drosseln und so den Ausgangsdruck zu reduzieren. Eine Referenzfeder sorgt für die Gegenkraft zur Membran, sodass der gewünschte Ausgangsdruck eingestellt werden kann.

Bei fortschrittlicheren Konstruktionen, wie z. B. pilotgesteuerten PRRs, steuert ein kleineres Pilotventil das Hauptventil. Diese Konfiguration erhöht die Präzision, insbesondere bei Anwendungen mit hohem Durchfluss, indem der Eigendruck des Systems zur Betätigung des Hauptventils genutzt wird. Beispielsweise reduziert bei einem zweistufigen PRR die erste Stufe den Druck auf ein mittleres Niveau, und die zweite Stufe passt ihn auf den endgültigen Ausgangsdruck an, wodurch der Abfall des Ausgangsdrucks bei steigendem Durchfluss minimiert wird.

Arten von Druckminderern

PRRs sind in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Medien und Bedingungen gerecht zu werden:

– **Direktwirkende PRRs**: Einfach und kompakt, ideal für Anwendungen mit geringem Durchfluss wie die Laborgasversorgung. Sie arbeiten ausschließlich mit Feder und Membran ohne externe Piloten.

– **Pilotbetriebene PRRs**: Geeignet für Systeme mit hoher Kapazität, wie z. B. die industrielle Gasverteilung, wo sie eine bessere Genauigkeit über einen weiten Durchflussbereich bieten.

– **Dome-Loaded PRRs**: Verwenden Sie zur Sollwerteinstellung eine Gaskuppel anstelle einer Feder und ermöglichen Sie so die Fernsteuerung in gefährlichen Umgebungen.

Die Konstruktionsmaterialien variieren je nach Flüssigkeit: Edelstahl für korrosive Gase, Messing für nicht korrosive Anwendungen und Elastomere wie Viton zur Abdichtung.

Anwendungen

PRRs sind in zahlreichen Bereichen unverzichtbar. In privaten und gewerblichen Gassystemen reduzieren sie den Rohrleitungsdruck von 60–100 psi auf 0.5–5 psi für Geräte. In Chemieanlagen regeln sie den Reaktantendruck, um Explosionen zu verhindern. Wasserverteilungsnetze nutzen PRRs, um einen konstanten Druck in den Hauptleitungen aufrechtzuerhalten und so Lecks und Rohrbrüche zu reduzieren. In pneumatischen Systemen stellen sie sicher, dass Werkzeuge bei optimalem Druck arbeiten und steigern so die Effizienz.

Leistungsüberlegungen

Wichtige Messgrößen für PRRs sind der Sperrdruck (der Druckanstieg nach Durchflussstopp), der Druckabfall und das Regelverhältnis (der Durchflussbereich, über den die Genauigkeit erhalten bleibt). Die richtige Dimensionierung ist entscheidend; zu kleine Regler verursachen einen übermäßigen Druckabfall, zu große zu Instabilität. Zur Wartung gehört die Überprüfung auf Membranverschleiß, Sitzerosion und Federermüdung, in der Regel planmäßig.

Verständnis von Rückdruckreglern

Gegendruckregler , auch Druckhalteregler oder Entlastungsregler genannt, arbeiten nach dem gegenteiligen Prinzip von Druckregelventilen. Anstatt den nachgelagerten Druck zu reduzieren, halten sie durch die Steuerung des Ausflusses einen Mindestdruck vorgelagert aufrecht. Dadurch sind sie in Systemen, in denen eine stabile Druckverteilung vorgelagerter Komponenten von größter Bedeutung ist, unverzichtbar.

Funktionsprinzip

Ein BPR verfügt typischerweise über einen Einlass von der stromaufwärtigen Seite, einen Auslass zu einem Entlüftungs- oder Niederdrucksystem, eine Sensormembran, einen Ventilkegel und eine einstellbare Feder. Die Membran erfasst den stromaufwärtigen Druck. Überschreitet dieser den Sollwert, komprimiert die Membran die Feder und öffnet das Ventil, damit überschüssige Flüssigkeit stromabwärts entweichen kann, wodurch der stromaufwärtige Druck abgebaut wird. Fällt der stromaufwärtige Druck unter den Sollwert, schließt das Ventil, um den Druck wieder aufzubauen.

Im Gegensatz zu PRRs, die den Zulauf drosseln, drosseln BPRs den Ablauf. Bei pilotgesteuerten Versionen erfasst ein Pilot den Vordruck und moduliert das Hauptventil für eine präzise Steuerung bei schwankenden Bedingungen. In sich geschlossene BPRs nutzen die Prozessflüssigkeit zur Betätigung, während extern gesteuerte Versionen für eine höhere Empfindlichkeit eine separate Flüssigkeitsquelle nutzen.

Arten von Vordruckreglern

BPRs werden nach Design und Anwendung klassifiziert:

– Federbelastete BPRs: Basismodelle für den allgemeinen Gebrauch, einstellbar über eine Federspannungsschraube.

– Pilotgesteuerte BPRs: Für hochpräzise Anwendungen, wie z. B. in Chromatographiesystemen, bei denen winzige Druckschwankungen die Ergebnisse beeinflussen können.

– Dome-Loaded BPRs: Ermöglichen Sollwertänderungen aus der Ferne, nützlich bei automatisierten Prozessen.

Zu den Konstruktionsmaterialien gehören Legierungen für den Hochtemperatureinsatz und Polymere für Niederdruck- und korrosive Umgebungen.

Anwendungen

BPRs sind in Szenarien, in denen eine Druckhaltung vorgeschalteter Systeme erforderlich ist, von entscheidender Bedeutung. In Pumpensystemen verhindern sie Kavitation, indem sie einen ausreichenden Saugdruck gewährleisten. In Trennprozessen wie Destillationskolonnen halten BPRs den Kolonnendruck aufrecht, um eine optimale Trennleistung zu gewährleisten. Entlastungsanwendungen in Tanks schützen durch das Ablassen von Gasen vor Überdruck. In Hydrauliksystemen halten sie den Gegendruck aufrecht, um das Ansprechverhalten von Regelventilen zu verbessern. In der Pharmaproduktion werden BPRs zur Regelung des Reaktordrucks eingesetzt, um konstante Reaktionsraten zu gewährleisten.

Leistungsüberlegungen

Wichtige Parameter sind die Entlastungskapazität (Durchfluss bei voller Öffnung), der Schließdruck (Druck, bei dem das Ventil nach der Entlastung schließt) und die Fähigkeit zur vollständigen Abdichtung. Die Dimensionierung erfolgt durch Berechnung des maximalen Entlastungsdurchflusses auf Basis von Systemstörungen. Die Wartung konzentriert sich auf die Integrität des Ventilsitzes und die Flexibilität der Membran, mit regelmäßigen Prüfungen auf Sollwertabweichungen.

Hauptunterschiede zwischen Gegendruck- und Druckminderreglern

Beide Regler steuern zwar den Druck, ihre operative Ausrichtung und ihre Auswirkungen auf die Systemdynamik unterscheiden sich jedoch erheblich.

Funktionale Orientierung

Der Hauptunterschied liegt in der Position der Druckregelung. PRRs regeln den Druck nachgeschaltet durch Modulation des Eingangsstroms und wirken somit vorwärts. BPRs regeln den Druck vorgeschaltet durch Modulation des Ausgangsstroms und wirken somit rückwärts. Das bedeutet, dass ein PRR vor der Verbrauchsstelle installiert wird, während ein BPR nachgeschaltet oder an Entlastungspunkten platziert wird.

Design und Komponenten

PRRs verfügen häufig über größere Öffnungen für einen hohen Durchfluss, wobei der Schwerpunkt auf der Minimierung des Druckabfalls liegt. BPRs legen Wert auf eine schnelle Reaktion auf Druckspitzen und verfügen über größere Entlastungswege. Die Sensorelemente in PRRs sind dem Ausgangsdruck ausgesetzt, während sie in BPRs den Eingangsdruck (vorgeschaltet) erfassen. Pilotsysteme in PRRs verstärken die Schließkraft, während sie in BPRs das Öffnen unterstützen.

Fließeigenschaften

Bei PRRs steigt der Durchfluss mit steigender Nachfrage, wobei der Regler weiter öffnet. Bei BPRs tritt der Durchfluss nur bei Entlastungsereignissen auf und bleibt ansonsten geschlossen. Dieser intermittierende Betrieb bei BPRs steht im Gegensatz zur kontinuierlichen Modulation bei PRRs.

Anwendungen und Systemintegration

PRRs eignen sich für die Regelung der Zufuhrseite, beispielsweise bei der Zufuhr von Hochdruckquellen. BPRs eignen sich hervorragend für Schutz- und Erhaltungsfunktionen, beispielsweise in Bypass-Schleifen oder Entlüftungssystemen. In einer kombinierten Konfiguration kann ein PRR den Versorgungsdruck reduzieren, während ein BPR den Gegendruck in einer Rückführleitung aufrechterhält.

Vorteile und Nachteile

PRRs bieten stabilen Ausgangsdruck, Energieeffizienz (durch Reduzierung unnötig hohen Drucks) und lassen sich leicht in Verteilungssysteme integrieren. Sie können jedoch Lärm und Vibrationen verursachen und benötigen Filter, um Verstopfungen zu vermeiden. BPRs bieten hervorragenden Schutz vor Druckspitzen, schnelle Reaktion auf Druckstöße und Vielseitigkeit bei Entlastungsanwendungen. Nachteile sind potenzieller Flüssigkeitsverlust während der Entlastung und ein höherer Wartungsaufwand aufgrund der erosiven Strömung.

Kostentechnisch gesehen sind PRRs für Standardanwendungen im Allgemeinen günstiger, während spezielle BPRs für die Hochdruckentlastung teurer sein können. Energieverbrauch wird durch Druckreduzierung bei PRRs eingespart, während BPRs durch Entlüftung Energie verschwenden können.

Vergleichende Analyse anhand von Beispielen

Betrachten wir ein Erdgasverteilungssystem: Ein PRR an der City Gate Station reduziert den Druck in der Übertragungsleitung für das lokale Hauptnetz von 500 psi auf 50 psi. Weiter unten hält ein BPR in einer Bypass-Leitung bei geringer Nachfrage den Mindestdruck aufrecht und verhindert so Leitungsüberlastungsprobleme.

In einem chemischen Reaktor: Ein PRR liefert Ausgangsstoffe unter kontrolliertem Druck und sorgt so für eine gleichmäßige Zufuhr. Ein BPR in der Abwasserleitung hält den Reaktordruck aufrecht und optimiert so die Ausbeute.

In hydraulischen Pressen: PRRs regeln den Eingang zu den Aktuatoren, während BPRs in Rücklaufleitungen Gegendruck für einen reibungslosen Betrieb bereitstellen.

Diese Beispiele verdeutlichen, dass sich PRRs auf die Bereitstellung und BPRs auf Wartung und Schutz konzentrieren.

Auswahlkriterien

Die Wahl zwischen PRR und BPR hängt von den Systemanforderungen ab:

– Druckkontrollpunkt: Downstream für PRR, Upstream für BPR.

– Durchflussregime: Kontinuierlich für PRR, intermittierend für BPR.

– Medieneigenschaften: Viskosität, Korrosivität und Temperatur beeinflussen die Materialauswahl.

– Einhaltung gesetzlicher Vorschriften: Sicherheitsstandards wie ASME für Druckbehälter können bestimmte Typen vorschreiben.

– Kosten und Wartung: Gleichen Sie die Anfangsinvestition mit langfristiger Zuverlässigkeit aus.

Ingenieure sollten Druckabfallberechnungen, Strömungssimulationen und Risikobewertungen durchführen, um die optimale Wahl zu gewährleisten.

Hersteller von Fluidsteuerungssystemen in China
Fazit

Vordruckregler und Druckminderer sind unverzichtbare Werkzeuge im Fluidsystemmanagement und zeichnen sich jeweils durch ihre Nische aus. Vordruckregler gewährleisten eine sichere und effiziente Flüssigkeitszufuhr bei reduziertem Druck, während Druckminderer die vorgelagerte Integrität durch die Druckentlastung schützen. Die Unterschiede in Prinzip, Design und Anwendung unterstreichen die Bedeutung einer präzisen Auswahl, um Ineffizienzen oder Ausfälle zu vermeiden.

Mit der Weiterentwicklung der Industrien und den damit einhergehenden Anforderungen an Automatisierung und Nachhaltigkeit werden Hybridsysteme mit beiden Reglern immer häufiger zum Einsatz kommen. Das Verständnis dieser Geräte verbessert nicht nur die Systemleistung, sondern trägt auch zu einem sichereren und zuverlässigeren Betrieb bei. Für Ingenieure ist die Beherrschung der Nuancen von BPRs und PRRs der Schlüssel zu innovativen Lösungen in der Druckregelung.
