Was ist der Unterschied zwischen integrierten Gassystemen (IGS) und modularen integrierten Gassystemen (TMS)?

In der sich rasant entwickelnden Halbleiterindustrie sind die präzise Steuerung und Zufuhr hochreiner Gase entscheidend für Fertigungsprozesse wie Ätzen, Abscheiden und Reinigen. Gasversorgungssysteme gewährleisten die sichere, effiziente und kontaminationsfreie Zufuhr von Spezialgasen wie Stickstoff, Argon, Wasserstoff und verschiedenen Reaktionsgasen. Integrierte Gassysteme (IGS) und modulare integrierte Gassysteme (TMS) zählen zu den Schlüsseltechnologien, die das Gasmanagement in Fertigungsanlagen grundlegend verändert haben.

IGS bezeichnet integrierte Plattformen, die Ventile, Armaturen, Regler und andere Komponenten zu einem einheitlichen System zur Gassteuerung kombinieren. Diese Systeme entstanden als Reaktion auf den Bedarf an höherer Reinheit, Zuverlässigkeit und Kompaktheit in der Halbleiterproduktion. TMS hingegen, oft in Verbindung mit fortschrittlichen modularen Designs wie dem Talon Modular System, baut auf der IGS-Grundlage auf und legt den Schwerpunkt auf Modularität, Konfigurierbarkeit und Skalierbarkeit. Beide zielen auf eine optimierte Gaszufuhr ab, unterscheiden sich jedoch in Designphilosophie, Installationsfreundlichkeit, Wartungsaufwand und Gesamtleistung.

Dieser Artikel untersucht die Grundlagen von IGS und TMS und beleuchtet deren Funktionen, Anwendungen und wichtigsten Unterschiede. Durch das Verständnis dieser Unterschiede können Ingenieure und Facility Manager fundierte Entscheidungen treffen, um die Produktivität zu steigern, Ausfallzeiten zu reduzieren und die Betriebskosten in Hightech-Produktionsumgebungen zu senken. Wir gehen auf die technischen Aspekte, Vorteile und potenziellen Nachteile ein und bieten einen umfassenden Vergleich, der die praktische Umsetzung erleichtert.

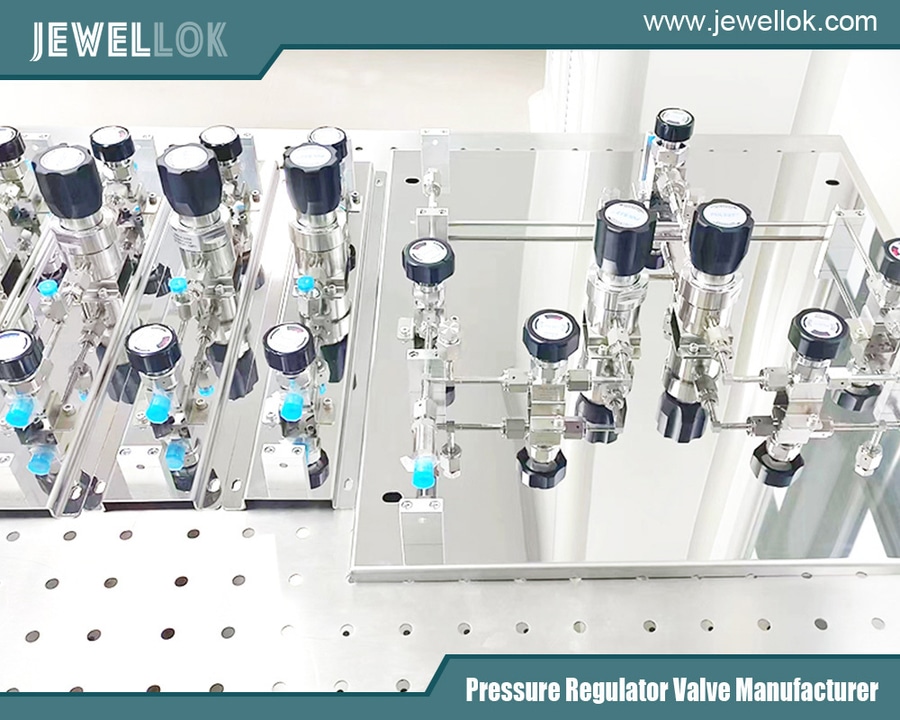

Hochreine halbautomatische Umschaltverteiler aus Edelstahl
Übersicht über Integrierte Gassysteme (IGS)

Integrierte Gassysteme (IGS) sind technische Lösungen zur Optimierung des Umgangs mit Gasen in industriellen Umgebungen, insbesondere in der Halbleiterfertigung. Diese Systeme integrieren mehrere Komponenten – wie manuelle und pneumatische Ventile, Druckregler, Filter, Durchflussregler und Messumformer – in einer einzigen, zusammenhängenden Einheit. Das Hauptziel besteht darin, Leckagen zu minimieren, die Gasreinheit sicherzustellen und konstante Durchflussraten unter unterschiedlichen Prozessbedingungen aufrechtzuerhalten.

Hauptmerkmale von IGS

IGS verfügen typischerweise über eine Oberflächenmontagearchitektur, die Standards wie denen von Semiconductor Equipment and Materials International (SEMI) entspricht. Dieses Design ermöglicht die direkte Montage von Komponenten auf einem Basissubstrat, wodurch die Anzahl der Verbindungen und potenziellen Fehlerquellen reduziert wird. Beispielsweise verwenden Systeme häufig Metall-Metall-Dichtungen, wie W-Dichtungen oder C-Dichtungen, um hermetische Integrität zu erreichen und Verunreinigungen durch atmosphärische Gase oder Partikel zu verhindern.

Die technischen Spezifikationen variieren je nach Hersteller, aber zu den gemeinsamen Merkmalen gehören:
– Betriebsdrücke bis zu 1 MPa (ca. 145 psi).
– Temperaturbereiche von -10 °C bis 80 °C, geeignet für den Umgang mit speziellen Materialgasen.
– Kompakte Abmessungen, wobei Serien wie 1.125 W oder 1.5 W Stellflächen von nur 1.125 Zoll für Standard-Flusswege bieten.
– Materialien wie Edelstahl (SUS316L) für Korrosionsbeständigkeit und ultrahohe Reinheit.

Die Grundkonzepte von IGS zielen auf Leistungssteigerung durch technologische Verbesserungen, Kompaktheit für den Einbau in platzbeschränkte Reinräume und Zuverlässigkeit durch robuste Dichtungsmechanismen ab. Einige IGS verfügen beispielsweise über Lecköffnungen und abnehmbare Teile, die schnelle Inspektionen ermöglichen, ohne das gesamte System zu unterbrechen.

Anwendungen in der Halbleiterindustrie

In der Halbleiterfertigung sind IGS für Prozesse unverzichtbar, die präzise Gasgemische erfordern. Sie werden bei der chemischen Gasphasenabscheidung (CVD), dem Plasmaätzen und der Ionenimplantation eingesetzt, wo selbst kleinste Verunreinigungen zu Defekten in Mikrochips führen können. Über die Halbleiterindustrie hinaus finden IGS Anwendung in der Pharmaindustrie, der Luft- und Raumfahrt sowie der chemischen Verarbeitung, wo kontrollierte Gasumgebungen unerlässlich sind.

Vorteile von IGS

Im Vergleich zu älteren, nicht integrierten Systemen bieten IGS mehrere Vorteile:
– Verbesserte Betriebszeit durch Reduzierung der Wartungszeiten dank integrierter Diagnose und weniger Schweißnähten oder Verbindungen.
– Verbesserte Sicherheit durch integrierte Druckentlastungs- und Überwachungsfunktionen.
– Kosteneinsparungen durch Standardisierung, die eine einfachere Skalierung und den Austausch von Teilen ermöglicht.
– Bessere Gaseffizienz durch kürzere Strömungswege, die Totvolumina und Spülzeiten minimieren.

Allerdings kann die Konfiguration herkömmlicher IGS manchmal starr sein und erfordert für bestimmte Konfigurationen eine individuelle Entwicklung, was die Vorlaufzeiten und die Anschaffungskosten erhöhen kann.

Übersicht über Modulare Integrierte Gassysteme (TMS)

Modulare integrierte Gassysteme (TMS) stellen eine Weiterentwicklung von integrierten Gassystemen (IGS) dar und setzen auf Modularität, um die Einschränkungen starrer integrierter Systeme zu überwinden. TMS, wie beispielsweise das modulare Talon-System, ermöglichen individuell anpassbare Konfigurationen, bei denen einzelne Module hinzugefügt, entfernt oder neu angeordnet werden können, ohne dass die gesamte Anlage umgebaut werden muss. Diese Modularität wird durch standardisierte Schnittstellen und austauschbare Komponenten erreicht, wodurch TMS sich flexibel an veränderte Prozessanforderungen anpassen lassen.

Hauptfunktionen von TMS

TMS basiert auf IGS-Prinzipien, beinhaltet jedoch eine fortschrittliche modulare Architektur. Zu den wichtigsten Elementen gehören:
– Konfigurierbare Dichtungstypen, die Face Seal-, C-Seal- und W-Seal-Anschlüsse in verschiedenen Größen unterstützen (z. B. 1.125 Zoll Standarddurchfluss bis 1.50 Zoll Hochdurchfluss).
– Verteilerintegration, bei der Dichtungen in Komponenten eingebettet sind, wodurch die Anzahl der benötigten Schrauben und Dichtungen reduziert wird.
– Zweistufiger Verteiler für komplexe Gasmischung und -verteilung.
– Integrierte Heizoptionen zur Aufrechterhaltung der Gastemperatur und Vermeidung von Kondensation.
– Gasstababstände von 1.4 Zoll für kompakte 1.125-Zoll-Systeme und 1.7 Zoll für größere 1.500-Zoll-High-Flow-Varianten.

Zu den technischen Spezifikationen gehören häufig:
– Benetzte Pfade von 0.18 Zoll für Standarddurchfluss und 0.30 Zoll für hohen Durchfluss, unter Verwendung von Rohren mit 0.250 Zoll oder 0.375 Zoll Außendurchmesser.
– Kompatibilität mit allen wichtigen Industriestandards, wodurch die Interoperabilität mit vorhandenen Geräten gewährleistet wird.
– Zugänglichkeit der Komponenten von oben, was die Montage und Dichtheitsprüfung vereinfacht.

Die Designphilosophie von TMS legt den Schwerpunkt auf die Rekonfigurierbarkeit vor Ort. So können Ingenieure künftig Gasleitungen hinzufügen oder den Durchfluss vor Ort ändern. Dies ist besonders in dynamischen Umgebungen nützlich, in denen sich Produktionslinien häufig weiterentwickeln.

Anwendungen in der Halbleiterindustrie

TMS wird aufgrund seiner Flexibilität bei der Handhabung unterschiedlicher Gasrezepturen häufig in Halbleiterfabriken eingesetzt. Es unterstützt fortschrittliche Knotenpunkte in der Chipherstellung, wo Rapid Prototyping und Prozessanpassungen üblich sind. Darüber hinaus wird TMS in der Medizingeräteproduktion, der Energieerzeugung und der Luft- und Raumfahrt eingesetzt, wo modulare Upgrades die Systemlebensdauer ohne große Investitionen verlängern können.

Vorteile von TMS

TMS bietet gegenüber Standard-IGS erweiterte Vorteile:
– Erhebliche Platzersparnis durch kleinere, leichtere Stellfläche, ideal für überfüllte Reinräume.
– Schnellere Installation und Neukonfiguration, Verkürzung der Montagezeit durch Integration von Verteilern und Minimierung der Verbindungen.
– Höhere Zuverlässigkeit durch reduzierte Servicezeiten und die Möglichkeit, Wartungsarbeiten durchzuführen, ohne das gesamte System herunterzufahren.
– Kosteneffizienz durch Lagerverfügbarkeit und kürzere Vorlaufzeiten, da modulare Komponenten einfach gelagert und ausgetauscht werden können.

Ein bemerkenswerter Vorteil ist die verbesserte Spüleffizienz aufgrund kürzerer Gaswege, wodurch die Prozesszykluszeiten und der Gasverbrauch reduziert werden können.

Hauptunterschiede zwischen IGS und TMS

IGS und TMS verfolgen zwar das gemeinsame Ziel einer effizienten Gasversorgung, unterscheiden sich jedoch im Designansatz, der Funktionalität und den betrieblichen Auswirkungen. Im Folgenden erläutern wir die wichtigsten Unterschiede.

Design und Architektur

IGS zeichnet sich typischerweise durch eine festere Integration aus, bei der Komponenten mit vordefinierten Layouts zu einem einheitlichen Panel zusammengefügt werden. Dies sorgt für Robustheit, schränkt aber die Flexibilität ein. Im Gegensatz dazu verwendet TMS ein modulares Framework, das das Stapeln oder Anordnen von Komponenten in benutzerdefinierter Reihenfolge ermöglicht. Beispielsweise integrieren TMS-Systeme die Verteilerdichtung direkt in die Komponentendichtung, wodurch zusätzliche Hardware entfällt und die Struktur vereinfacht wird. Dies führt zu weniger potenziellen Leckstellen – oft wird die Anzahl der Dichtungen und Schrauben im Vergleich zu herkömmlichen IGS um die Hälfte reduziert.

Installation und Konfiguration

Die Installation eines IGS erfordert häufig spezielle Schweiß- oder Montagearbeiten, die zeitaufwändig sein können und Spezialwerkzeuge erfordern. TMS hingegen unterstützt Plug-and-Play-Modularität mit standardisierten Schnittstellen wie C- und W-Dichtungen. Dies ermöglicht eine schnelle Montage von oben und beschleunigt so Dichtheitsprüfungen und die Ersteinrichtung. In der Praxis kann TMS die Installationszeit im Vergleich zu IGS um 30–50 % verkürzen und ist daher für Anlagen mit häufigen Leitungswechseln vorzuziehen.

Wartung und Verfügbarkeit

Die Wartung von IGS kann die Demontage von Systemteilen erfordern, was zu längeren Ausfallzeiten führen kann. TMS zeichnet sich hier durch abnehmbare Module und vor Ort rekonfigurierbare Designs aus, sodass einzelne Komponenten ausgetauscht werden können, ohne andere zu beeinträchtigen. Diese Modularität verbessert die Betriebszeit, ein kritischer Faktor bei Halbleitern, wo selbst kurze Unterbrechungen Tausende pro Minute kosten können. Darüber hinaus verfügt TMS häufig über integrierte Diagnosefunktionen für proaktive Wartung, eine Funktion, die bei einfachen IGS weniger üblich ist.

Leistung und Effizienz

Beide Systeme gewährleisten eine hochreine Gaszufuhr, wobei TMS durch kürzere Strömungswege und optimierte Spülung eine höhere Effizienz bietet. Beispielsweise verarbeiten TMS-Hochdurchflusskonfigurationen größere Volumina bei minimalem Druckabfall und unterstützen so fortschrittliche Prozesse. IGS ist zwar zuverlässig, kann aber in nicht-modularen Konfigurationen längere Gaswege aufweisen, was bei Gaswechseln zu mehr Gasverlust führt. Quantitativ gesehen kann TMS Platzeinsparungen von bis zu 40 % erzielen und die Spülzeiten um 20–30 % reduzieren, was zu einer Senkung der Betriebskosten führt.

Kosten

Die Anschaffungskosten für IGS können bei einfachen Anwendungen aufgrund standardisierter Designs niedriger sein. TMS bietet jedoch langfristig einen besseren Nutzen durch Skalierbarkeit und geringere Wartungskosten. Der modulare Aufbau ermöglicht schrittweise Upgrades und vermeidet so einen vollständigen Systemaustausch. Bei der Massenproduktion gleichen die Produktivitätssteigerungen von TMS häufig höhere Anfangsinvestitionen aus.

Skalierbarkeit und Anpassungsfähigkeit

IGS ist skalierbar, erfordert aber bei Erweiterungen oft eine Neugestaltung. Die Modularität von TMS unterstützt Wachstum von Natur aus und bietet die Möglichkeit, bei Bedarf Verteiler oder Heizelemente hinzuzufügen. Diese Anpassungsfähigkeit ist in Branchen wie der Halbleiterindustrie entscheidend, wo Technologieknoten schrumpfen und sich der Gasbedarf schnell weiterentwickelt.

Vorteile und Nachteile

Vorteile von IGS
– Bewährte Zuverlässigkeit in Standardanwendungen.
– Geringere Komplexität für grundlegende Setups.
– Kostengünstig für statische Prozesse.

Nachteile von IGS
– Eingeschränkte Flexibilität für Änderungen.
– Möglicherweise höhere Wartungsausfallzeiten.
– Größere Stellflächen bei nicht optimierten Designs.

Vorteile von TMS
– Hohe Konfigurierbarkeit und Skalierbarkeit.
– Reduzierter Platzbedarf und weniger Installationszeit.
– Verbesserte Betriebszeit und Effizienz.

Nachteile von TMS
– Höhere Anschaffungskosten aufgrund erweiterter Funktionen.
– Erfordert eine Schulung zur modularen Handhabung.
– Abhängigkeit von kompatiblen Komponenten.

Fallstudien und Praxisbeispiele

Stellen Sie sich eine Halbleiterfabrik vor, die von herkömmlichen Gaspanelen auf IGS umsteigt. Durch die Einführung von IGS konnten Leckagen zunächst um 50 % reduziert und die Reinheit verbessert werden. Mit zunehmender Produktionsausweitung erschwerte das starre Design jedoch schnelle Anpassungen. Durch die Umstellung auf TMS konnten die Gaspanele innerhalb weniger Stunden neu konfiguriert werden, was den Durchsatz um 15 % steigerte.

In einem anderen Szenario nutzte ein Hersteller aus der Luft- und Raumfahrtindustrie TMS aufgrund seines kompakten Profils, das komplexe Gasgemische in begrenzte Räume einpasst und gleichzeitig die Zuverlässigkeit unter extremen Bedingungen gewährleistet.

China Druckregler Hersteller
Future Trends

Mit der Weiterentwicklung von Halbleiterknoten unter 2 nm wird die Nachfrage nach hochpräziser Gaskontrolle steigen. IGS und TMS werden mit intelligenten Sensoren für Echtzeitüberwachung und KI-gesteuerte vorausschauende Wartung weiterentwickelt. Hybridsysteme, die die Stabilität von IGS mit der Modularität von TMS kombinieren, könnten entstehen, was die Grenzen weiter verwischt, aber die Gesamtleistung verbessert. Nachhaltigkeit wird auch zu Designs führen, die Gasverschwendung und Energieverbrauch minimieren.

Zusammenfassend lässt sich sagen, dass IGS eine solide Grundlage für integriertes Gasmanagement bietet, während TMS überlegene Modularität und Effizienz bietet und sich daher ideal für dynamische Umgebungen eignet. Die Wahl zwischen beiden hängt von den spezifischen Anforderungen ab, aber TMS wird zunehmend zur Wahl für zukunftssichere Abläufe in Hightech-Branchen.
