Einführung

Gasdruckregler sind unverzichtbare Komponenten in verschiedenen industriellen, gewerblichen und privaten Anwendungen, in denen gasförmige Brennstoffe oder Prozessgase mit einem konstanten und sicheren Druck zugeführt werden müssen. Diese Geräte reduzieren den hohen Eingangsdruck einer Gasquelle, wie beispielsweise einer Gasflasche, einer Rohrleitung oder eines Lagertanks, auf einen niedrigeren Ausgangsdruck, der für nachgeschaltete Geräte wie Brenner, Haushaltsgeräte oder Analysegeräte geeignet ist. Ohne entsprechende Regelung kann Hochdruckgas Geräte beschädigen, Sicherheitsrisiken bergen oder zu ineffizientem Betrieb führen.

Die wichtigsten Arten von Gasdruckreglern sind einstufige und zweistufige Modelle. Ein einstufiger Regler reduziert den Druck in einem Schritt direkt vom hohen Eingangsdruck auf den gewünschten Ausgangsdruck. Ein zweistufiger Regler hingegen reduziert den Druck in zwei aufeinanderfolgenden Schritten: Die erste Stufe senkt den Druck auf ein mittleres Niveau, die zweite Stufe reduziert ihn weiter bis zum endgültigen Ausgangsdruck. Dieser grundlegende Konstruktionsunterschied führt zu Abweichungen in Leistung, Zuverlässigkeit und Eignung für bestimmte Anwendungen.

Das Verständnis der Unterschiede zwischen diesen beiden Typen ist für Ingenieure, Techniker und Endnutzer entscheidend, um den passenden Regler für ihre Anforderungen auszuwählen. Faktoren wie Druckstabilität, Druckabfall, Versorgungsdruckschwankungen und Umgebungsbedingungen spielen bei dieser Entscheidung eine wichtige Rolle. Dieser Artikel befasst sich eingehend mit den technischen Aspekten beider Reglertypen und beleuchtet ihre Funktionsweise, Vor- und Nachteile sowie die wichtigsten Unterschiede. Am Ende erhalten die Leser ein umfassendes Verständnis dafür, wann und warum der eine Reglertyp dem anderen vorzuziehen ist.

Gasdruckregler arbeiten nach den Prinzipien der Strömungsdynamik und des mechanischen Gleichgewichts. Sie bestehen typischerweise aus Komponenten wie Membran, Feder, Ventilsitz und Öffnung. Die Membran erfasst den Ausgangsdruck und passt die Ventilposition an, um den eingestellten Druck aufrechtzuerhalten. Bei einstufigen Reglern ist dieser Mechanismus unkompliziert, kann aber anfällig für Schwankungen des Eingangsdrucks sein. Zweistufige Regler mildern dies, indem sie die zweite Stufe von Eingangsschwankungen isolieren und so einen stabileren Ausgang gewährleisten.

Die Wahl zwischen einstufigen und zweistufigen Reglern hängt oft von den Anforderungen der Anwendung an Präzision und Konsistenz ab. Beispielsweise kann in Laborumgebungen, in denen eine präzise Druckregelung für Experimente unerlässlich ist, oder in industriellen Prozessen, in denen der Gasfluss trotz Änderungen der Zufuhr konstant bleiben muss, die zweistufige Option unverzichtbar sein. Für einfachere Aufbauten mit stabilem Eingangsdruck hingegen reicht ein einstufiger Regler aus, der Kosten spart und die Bedienung vereinfacht.




Ultrahochreiner zweistufiger Druckminderer mit zwei Stufen Regler in Halbleiterqualität
Funktionsprinzip einstufiger Gasdruckregler

Ein einstufiger Gasdruckregler dient der Reduzierung des Gasdrucks in einem einzigen Arbeitsgang. Er besteht aus einem Hochdruck-Einlassanschluss, der mit der Gasquelle verbunden ist, einem Niederdruck-Auslassanschluss, der zur Anwendung führt, und einem internen Mechanismus zur Durchflussregelung.

Kernstück des Systems ist eine federbelastete Membran. Das Eingangsgas gelangt unter hohem Druck in den Reglerkörper und passiert eine Ventilöffnung. Die über dem Ventil positionierte Membran wird auf der einen Seite durch eine Sollwertfeder und auf der anderen Seite durch den Ausgangsdruck ausgeglichen. Fällt der Ausgangsdruck unter den Sollwert (aufgrund eines erhöhten Bedarfs stromabwärts), drückt die Feder die Membran nach unten. Dadurch öffnet sich das Ventil und ermöglicht einen höheren Gasfluss. Der Ausgangsdruck steigt dadurch wieder auf den Sollwert. Steigt hingegen der Ausgangsdruck über den Sollwert (aufgrund eines verringerten Bedarfs), bewegt sich die Membran nach oben, schließt das Ventil und reduziert den Durchfluss, bis das Gleichgewicht wiederhergestellt ist.

Diese Rückkopplungsschleife stellt sicher, dass der Regler einen relativ konstanten Ausgangsdruck aufrechterhält. Das einstufige Design weist jedoch inhärente Einschränkungen auf. Ein Hauptproblem ist der sogenannte „Droop“, also der Abfall des Ausgangsdrucks bei steigender Durchflussrate. Der Droop entsteht, weil die Feder weiter zusammengedrückt werden muss, um das Ventil weiter zu öffnen. Dadurch wird die dem Ausgangsdruck entgegenwirkende Kraft reduziert. Technisch ausgedrückt lässt sich der Droop als prozentuale Änderung des Ausgangsdrucks von Null- zu Volldurchflussbedingungen quantifizieren. Bei einem typischen einstufigen Regler kann der Droop je nach Modell und Größe zwischen 5 % und 15 % liegen.

Eine weitere Herausforderung ist die Empfindlichkeit des Reglers gegenüber Eingangsdruckschwankungen. Sinkt der Versorgungsdruck (z. B. beim Leeren einer Gasflasche), muss der Regler das Ventil weiter öffnen, um den Ausgangsdruck aufrechtzuerhalten. Dies kann zu Instabilität oder Blockierungen führen. Eine Blockierung tritt auf, wenn das Ventil bei Nulldurchfluss vollständig schließt und der Ausgangsdruck aufgrund kleiner Lecks oder thermischer Effekte leicht über den Sollwert steigt.

Einstufige Regler sind üblicherweise in verschiedenen Materialien wie Messing, Edelstahl oder Aluminium erhältlich und eignen sich für verschiedene Gase wie Sauerstoff, Acetylen, Propan oder Erdgas. Sie verfügen häufig über Sicherheitsfunktionen wie Überdruckventile zum Ablassen von Überdruck und Manometer zur Überwachung des Eingangs- und Ausgangsdrucks.

Zu den Vorteilen einstufiger Regler zählen ihre kompakte Größe, die geringeren Kosten und die einfache Installation. Sie eignen sich ideal für Anwendungen, bei denen der Eingangsdruck stabil ist und die Durchflussrate nicht stark schwankt. Beispielsweise bei Schweißbrennern oder tragbaren Gasgrills, wo die Gasflasche bis zur nahezu vollständigen Entleerung einen konstanten Versorgungsdruck liefert, sind einstufige Modelle ausreichend leistungsstark.

In anspruchsvollen Szenarien zeigen sich jedoch Nachteile. Schwankende Eingangsdrücke können entsprechende Schwankungen des Ausgangsdrucks verursachen und so die Prozesseffizienz oder -sicherheit beeinträchtigen. Bei Anwendungen mit hohem Durchfluss kann ein übermäßiger Druckabfall zu Unterdruckzuständen führen, die die nachgeschalteten Geräte beeinträchtigen. Auch die Wartung ist ein Thema; einstufige Regler müssen in variablen Umgebungen möglicherweise häufiger angepasst oder ausgetauscht werden.

Zur Veranschaulichung betrachten wir ein Szenario in einer Produktionsanlage, in der Druckluft für Druckluftwerkzeuge verwendet wird. Wenn der Luftkompressor zyklisch ein- und ausgeschaltet wird und dadurch Eingangsdruckschwankungen entstehen, kann ein einstufiger Regler am Werkzeug den Druck möglicherweise nicht konstant halten, was zu einer unzuverlässigen Werkzeugleistung führt. Ingenieure überdimensionieren einstufige Regler oft, um den Druckabfall zu minimieren. Dies kann jedoch die Kosten erhöhen und die Präzision verringern.



Funktionsprinzip zweistufiger Gasdruckregler

Zweistufige Gasdruckregler beheben die Einschränkungen einstufiger Konstruktionen, indem sie den Druckreduzierungsprozess in zwei Phasen unterteilen und so für mehr Stabilität und Leistung sorgen.

Die erste Stufe funktioniert ähnlich wie ein einstufiger Regler, reduziert jedoch den hohen Eingangsdruck auf einen festen Zwischendruck, typischerweise etwa 10–20 psi über dem endgültigen Sollwert. Dieser Zwischendruck wird dann in die zweite Stufe eingespeist, die ihn weiter auf den gewünschten Ausgangsdruck reduziert. Die beiden Stufen sind in einem Gehäuse untergebracht oder manchmal in Reihe geschaltet. Aus Gründen der Kompaktheit sind integrierte Designs jedoch häufiger anzutreffen.

In der ersten Stufe bewältigen eine kleinere Membran und eine Feder den Großteil des Druckabfalls. Da der Zwischendruck fest ist, dient er als stabile „Versorgung“ für die zweite Stufe. Die zweite Stufe, mit eigener Membran und einstellbarer Feder, passt den Druck präzise an den Sollwert an. Diese Isolierung bedeutet, dass Schwankungen des Eingangsdrucks hauptsächlich die erste Stufe betreffen, während die zweite Stufe nur minimalen Schwankungen ausgesetzt ist, was zu einer höheren Stabilität des Ausgangsdrucks führt.

Der Druckabfall bei zweistufigen Reglern ist deutlich reduziert, oft auf weniger als 1–2 %, da die zweite Stufe mit einem konstanten Eingangsdruck arbeitet. Dadurch eignen sie sich für Anwendungen, die eine präzise Regelung über einen weiten Durchflussbereich erfordern. Darüber hinaus weisen zweistufige Modelle eine bessere Beständigkeit gegen Versorgungsdruckeffekte (SPE) auf, da Ausgangsdruckänderungen aufgrund von Eingangsschwankungen vernachlässigbar sind.

Zu den Komponenten zweistufiger Regler gehören Doppelmembranen, Ventile und Federn, oft mit Entlüftungsöffnungen aus Sicherheitsgründen. Die Materialien werden nach Gasverträglichkeit ausgewählt, mit Optionen für korrosive Gase wie Ammoniak oder Chlor.

Die Vorteile sind zahlreich: ausgezeichnete Druckstabilität, minimaler Druckabfall und Zuverlässigkeit bei variablen Einlassbedingungen. Sie werden bevorzugt in Laboren für die Gaschromatographie eingesetzt, wo selbst geringe Druckänderungen die Ergebnisse verfälschen können, oder in medizinischen Sauerstoffzufuhrsystemen, die einen konstanten Durchfluss erfordern.

Zu den Nachteilen zählen höhere Kosten, erhöhte Komplexität und größere Abmessungen im Vergleich zu einstufigen Gegenstücken. Die Wartung kann die Wartung beider Stufen umfassen, und eine unsachgemäße Einrichtung kann zu Problemen wie Druckschwankungen führen.

Beispielsweise kann in einem Erdgasverteilungssystem der Pipelinedruck aufgrund von Bedarfsspitzen schwanken. Ein zweistufiger Regler am Serviceeingang sorgt für einen konstanten Druck zu den Haushaltsgeräten und verhindert so das Erlöschen der Zündflamme oder eine Ineffizienz des Brenners.



Hauptunterschiede zwischen einstufigen und zweistufigen Reglern

Beim Vergleich von einstufigen und zweistufigen Gasdruckreglern lassen sich die Unterschiede anhand mehrerer technischer Parameter verdeutlichen.

Design und Konstruktion: Einstufige Regler haben ein einfacheres Design mit einer Membran- und Ventilbaugruppe, wodurch sie leichter und kompakter sind. Zweistufige Modelle verfügen über zwei Baugruppen, was die Komplexität erhöht, aber die Funktionalität verbessert. Dies führt dazu, dass zweistufige Regler sperriger sind, oft 20–50 % größer, was bei platzbeschränkten Installationen ein Faktor sein kann.

Druckstabilität und Druckabfall: Wie bereits erwähnt, ist der Druckabfall ein wichtiges Unterscheidungsmerkmal. Einstufige Regler weisen einen höheren Druckabfall auf, der als ΔP_out = (Durchflussrate * Reglerkonstante) modelliert werden kann, wobei die Konstante von der Federrate und der Öffnungsgröße abhängt. Bei zweistufigen Konstruktionen ist der effektive Druckabfall das Produkt der Druckabfallwerte beider Stufen und somit deutlich niedriger. Wenn beispielsweise jede Stufe einen Druckabfall von 5 % aufweist, kann der Gesamtdruck unter 0.25 % liegen.

Reaktion auf Einlassschwankungen: Bei einstufigen Reglern sind die Auslassdruckänderungen proportional zu den Einlassänderungen, quantifiziert durch SPE = ΔP_out / ΔP_in. Die Werte können 0.1–0.5 psi pro 100 psi Einlassänderung betragen. Bei zweistufigen Reglern liegt der SPE nahe Null, da die erste Stufe die Schwankungen absorbiert.

Durchflusskapazität und Dimensionierung: Die Dimensionierung beider Typen basiert auf Kapazitätskurven, die den Ausgangsdruck im Verhältnis zum Durchfluss darstellen. Einstufige Kurven weisen steilere Neigungen auf, sodass für hohe Durchflüsse größere Größen erforderlich sind. Zweistufige Kurven sind flacher, sodass bei gleicher Leistung kleinere Größen möglich sind.

Kosten und Wartung: Einstufige Regler sind aufgrund der geringeren Anzahl an Einzelteilen in der Regel 30–50 % günstiger. Die Wartung ist einfacher und erfordert oft nur einen Membranaustausch. Zweistufige Modelle kosten zwar mehr, halten aber unter rauen Bedingungen länger, da die Wartung beide Stufen umfasst.

Anwendungen: Einstufige Systeme eignen sich für stabile Konfigurationen mit geringen Schwankungen, wie z. B. feste Gasflaschen oder kurzzeitige Anwendungen. Zweistufige Systeme eignen sich hervorragend für dynamische Umgebungen, wie z. B. die Lagerung von Massengasen mit abnehmendem Druck oder Prozesse mit variablen Anforderungen.

Sicherheitsaspekte: Beide Systeme verfügen über Überdruckventile, doch die zweistufigen Systeme bieten durch die stufenweise Reduzierung einen besseren Überdruckschutz. Beim Umgang mit explosiven Gasen verringern zweistufige Systeme das Risiko eines Flammenrückschlags oder einer Entzündung durch präzise Steuerung.

Leistungskennzahlen: Zweistufige Systeme bieten einen höheren Wirkungsgrad und sparen so Energie in Druckgassystemen. Lärm und Vibrationen sind aufgrund des ruhigeren Betriebs im Zweistufensystem geringer.

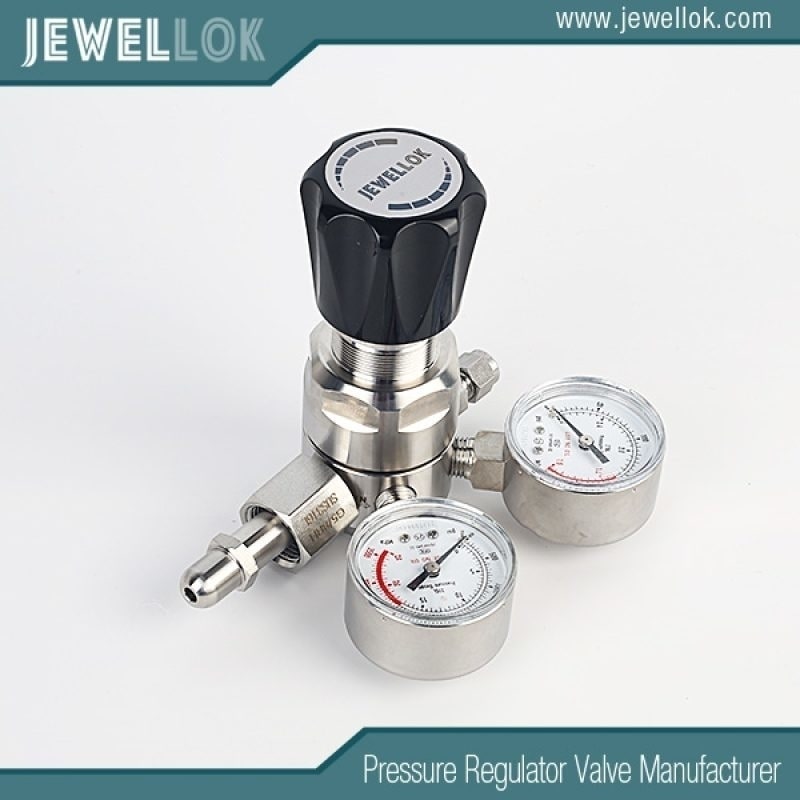

Einstufiger Druckminderer mit ultrahoher Reinheit
Fazit

Zusammenfassend lässt sich sagen, dass die Wahl zwischen einstufigen und zweistufigen Gasdruckreglern von den spezifischen Anforderungen der Anwendung abhängt. Einstufige Regler bieten eine kostengünstige und unkomplizierte Lösung für Szenarien mit stabilem Eingangsdruck und moderaten Durchflussschwankungen. Ihre Einfachheit macht sie im Alltag allgegenwärtig, beispielsweise bei Propangasgrills oder einfachen Industriewerkzeugen. Für Anwendungen, die hohe Präzision erfordern, wie z. B. wissenschaftliche Instrumente, die medizinische Gasversorgung oder groß angelegte industrielle Prozesse, sind zweistufige Regler jedoch aufgrund ihrer verbesserten Stabilität, des geringeren Druckabfalls und der Widerstandsfähigkeit gegenüber Eingangsschwankungen überlegen.

Bei der Auswahl eines Reglers sollten Ingenieure Faktoren wie Eingangsdruckbereich, erforderliche Ausgangsstabilität, Durchflussraten und Budget berücksichtigen. Eine fachgerechte Installation, einschließlich Filtern zur Vermeidung von Verunreinigungen und regelmäßigen Inspektionen, gewährleistet die Langlebigkeit beider Typen. Fortschritte bei Materialien und intelligenten Sensoren verwischen einige Unterschiede, und es entstehen Hybriddesigns. Der wesentliche Unterschied besteht jedoch weiterhin in der stufenweisen bzw. direkten Druckreduzierung.

Das Verständnis dieser Unterschiede ermöglicht letztendlich eine bessere Systemgestaltung und verbessert die Sicherheit, Effizienz und Leistung in verschiedenen Gasanwendungen. Ob Sie sich für die wirtschaftliche einstufige oder die robuste zweistufige Variante entscheiden, das Ziel ist immer eine zuverlässige, auf die jeweilige Aufgabe zugeschnittene Gaszufuhr.
