Industrielles Stickstoff-Gasverteilersystem mit Sicherheits- und Gassparfunktionen

Stickstoff-Gasverteilersysteme sind in Branchen wie der Fertigung und dem Gesundheitswesen unverzichtbar geworden. Sie bieten eine zuverlässige und effiziente Möglichkeit, Stickstoff aus mehreren Flaschen an einen einzigen Verbrauchsort zu verteilen. Diese Systeme gewährleisten eine konstante Versorgung mit Stickstoff, einem vielseitigen Inertgas, das für seine nicht reaktiven Eigenschaften, seine hohe Reinheit und seine Fähigkeit, einen stabilen Druck aufrechtzuerhalten, geschätzt wird. Im Jahr 2025 werden Stickstoff-Gasverteilersysteme dank Fortschritten in Automatisierung, Sicherheitsfunktionen und Feinmechanik zunehmend in Anwendungen wie der Metallverarbeitung, der medizinischen Gasversorgung, der Lebensmittel- und Getränkeproduktion sowie in Laborumgebungen eingesetzt.

Ein Stickstoff-Gasverteilersystem verbindet mehrere Hochdruckflaschen oder -tanks, reguliert den Gasfluss und liefert ihn mit kontrolliertem Druck an verschiedene Endgeräte. Dadurch entfällt der häufige Flaschenwechsel, die Betriebssicherheit wird erhöht und die Effizienz optimiert. Ob in industriellen Prozessen wie dem Stanzen oder in Krankenhäusern zur Stromversorgung chirurgischer Instrumente – diese Systeme erfüllen strenge Normen wie NFPA 99 für medizinische Anwendungen oder ISO 9001 für industrielles Qualitätsmanagement. Der Markt bietet verschiedene Verteilertypen – manuelle, halbautomatische und vollautomatische –, die jeweils auf spezifische Betriebsanforderungen zugeschnitten sind.

Dieser Artikel untersucht die Funktionsweise von Stickstoff-Gasverteilersystemen, ihre Vor- und Nachteile, die im Jahr 2025 erhältlichen Top-Marken und -Produkte, einen detaillierten Vergleich führender Optionen, Installationsrichtlinien und Kostenaspekte. Durch das Verständnis dieser Aspekte können Unternehmen und Einrichtungen das beste System zur Steigerung von Produktivität, Sicherheit und Kosteneffizienz auswählen. Die zunehmende Verbreitung von Stickstoff-Gasverteilersystemen spiegelt ihre Fähigkeit wider, den Anforderungen moderner Industrien gerecht zu werden. Von der Reduzierung von Ausfallzeiten in Hochgeschwindigkeitsproduktionslinien bis hin zur Gewährleistung einer unterbrechungsfreien Gasversorgung in kritischen medizinischen Umgebungen sind diese Systeme ein Eckpfeiler operativer Exzellenz. Da Nachhaltigkeit und Präzision in der Industrie Priorität haben, entwickeln sich Stickstoffverteiler mit digitaler Überwachung und umweltfreundlichem Design weiter und machen sie zu einer zukunftssicheren Investition.

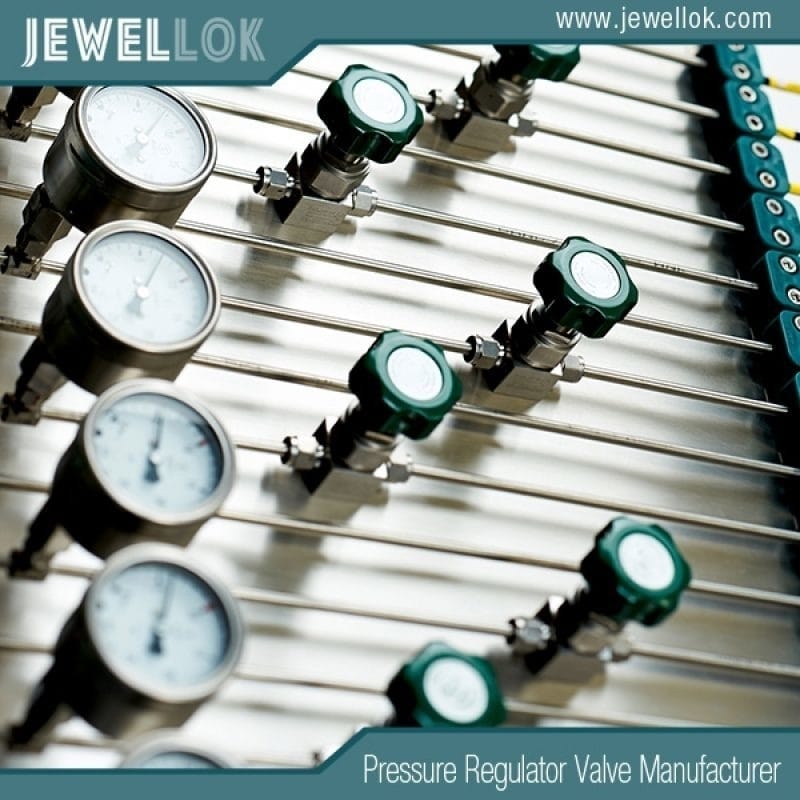

Hochreiner Stickstoffregler mit hohem Durchfluss
Funktionsweise von Stickstoff-Gasverteilersystemen

Ein Stickstoffverteilersystem ist eine komplexe Anlage, die die Stickstoffversorgung aus mehreren Quellen, typischerweise Hochdruckflaschen oder Flüssigkeitsbehältern, zentralisiert und an einen oder mehrere Entnahmestellen regelt. Das System besteht aus mehreren Hauptkomponenten: einem Verteilerrohr, Hochdruckreglern, Absperrventilen, Manometern, Rückschlagventilen und häufig Sicherheitseinrichtungen wie Überdruckventilen oder Flammenrückschlagsicherungen. Diese Komponenten arbeiten zusammen, um den Gasdruck zu regulieren, die Sicherheit zu gewährleisten und eine kontinuierliche Versorgung sicherzustellen.

In einer typischen Konfiguration werden Stickstoffflaschen über Pigtail-Schläuche oder CGA-spezifische Anschlüsse an einen Verteilerkopf angeschlossen, um eine Querverbindung mit anderen Gasen wie Sauerstoff zu verhindern. Der Verteilerkopf, oft aus korrosionsbeständigem Edelstahl oder Messing gefertigt, leitet das Gas durch ein zentrales Rohr. Druckregler reduzieren den hohen Flaschendruck (bis zu 3,000 psig) auf ein sicheres, nutzbares Niveau, typischerweise 50–300 psig, je nach Anwendung. Rückschlagventile gewährleisten einen unidirektionalen Durchfluss und verhindern einen Rückfluss, während Druckmessgeräte und -messumformer die Systemleistung überwachen und oft Daten an Alarmanlagen oder Bedienfelder zur Echtzeitüberwachung weiterleiten.

Verteiler gibt es in drei Hauptkonfigurationen: manuell, halbautomatisch und vollautomatisch. Bei manuellen Verteilern, wie der MS-Serie von Western Enterprises, muss der Bediener zwischen den Zylinderbänken wechseln, wenn eine leer ist. Halbautomatische Systeme wechseln die Bänke mit minimalem Aufwand, während vollautomatische Verteiler, wie die der Harris Products Group, mithilfe von Drucksensoren nahtlos umschalten und so eine unterbrechungsfreie Versorgung gewährleisten. Verbund- oder Schlauchsysteme verwenden Hochdruckschläuche zum Verbinden der Zylinder und bieten so Flexibilität, während konventionelle Verteiler durch Bohrungen in einer Metallplatte für kompakte Bauweisen verfügen.

In industriellen Umgebungen, beispielsweise beim Stanzen, liefern Stickstoffverteiler über miteinander verbundene Zylinder hohe Kräfte und halten so den Druck für Präzisionsarbeiten konstant. In medizinischen Anwendungen verfügen Systeme wie der Sentinel Manifold von Porter über Alarme, die das Personal bei Druckabfall warnen und so die Patientensicherheit gewährleisten. Das Gas wird typischerweise über Kupferrohre an Auslässe in der gesamten Anlage geleitet, mit Durchflussraten von bis zu 200 m³/h bei Großanwendungen.

Fortschrittliche Systeme verfügen über digitale Steuerungen und IoT-Integration und ermöglichen Fernüberwachung und vorausschauende Wartung. Diese Innovationen reduzieren Ausfallzeiten und erhöhen die Sicherheit durch frühzeitige Erkennung von Lecks oder Druckanomalien. Das Systemdesign stellt sicher, dass die inerten Eigenschaften von Stickstoff effektiv genutzt werden und Oxidation oder Kontamination in sensiblen Prozessen verhindert werden.

Vorteile und Nachteile

Stickstoff-Gasverteilersysteme bieten erhebliche Vorteile, bringen aber auch Herausforderungen mit sich, die Anwender berücksichtigen müssen. Zu den Vorteilen gehört eine höhere Effizienz durch zentrales Gasmanagement. Durch den Anschluss mehrerer Flaschen reduzieren Verteiler die Häufigkeit von Umrüstungen und sparen so Zeit und Arbeitskosten. Sie ermöglichen eine präzise Druckregelung, die für Anwendungen wie Metallumformung oder medizinische Gasversorgung, bei denen Konsistenz von größter Bedeutung ist, entscheidend ist. Sicherheitsfunktionen wie Überdruckventile, Rückschlagventile und Alarme minimieren das Risiko von Leckagen oder Überdruck. Verteiler ermöglichen zudem Skalierbarkeit; zusätzliche Flaschen können hinzugefügt werden, um steigendem Bedarf gerecht zu werden, ohne das System neu zu gestalten. In der Fertigung bieten Systeme wie der SuperBrute® von Kaller eine einstellbare Kraft und ersetzen weniger präzise Schraubenfedern, was die Produktqualität in der Hochgeschwindigkeitsproduktion verbessert. Im medizinischen Bereich gewährleisten NFPA-99-konforme Verteiler eine zuverlässige Gasversorgung für kritische Geräte wie Beatmungsgeräte. Darüber hinaus reduziert die zentrale Überwachung die Wartungskosten, und die Langlebigkeit der Systeme – oft mit Garantien von zwei Jahren oder mehr – gewährleistet langfristige Zuverlässigkeit.

Zu den Nachteilen zählen die hohen Anschaffungskosten der Systeme, die je nach Komplexität und Kapazität zwischen 1,500 und 10,000 US-Dollar kosten. Die Installation erfordert qualifizierte Techniker, insbesondere bei medizinischen oder industriellen Hochdruckanlagen, was die Kosten weiter erhöht. Die Systeme sind für automatische Funktionen auf eine stabile Stromversorgung angewiesen, und Stromausfälle können digitale Steuerungen oder Alarme stören. Platzbeschränkungen können ein Problem darstellen; kompakte Verteiler sparen Platz, können aber in engen Anlagen die Zylinderkapazität begrenzen. Der Wartungsaufwand ist zwar reduziert, erfordert aber dennoch regelmäßige Kontrollen auf Lecks oder Ventilverschleiß, insbesondere bei Hochdrucksystemen. In medizinischen Einrichtungen schreibt die strikte Einhaltung von Vorschriften wie NFPA 99 spezielle Räume mit feuerfesten Wänden vor, was die Installation komplexer macht. Schließlich können Verteiler von geringerer Qualität unter Druckschwankungen oder Schlauchverschleiß leiden, was die Leistung beeinträchtigt.

Insgesamt überwiegen bei den meisten Anwendungen die Vorteile hinsichtlich Zuverlässigkeit und Effizienz die Nachteile, allerdings ist eine sorgfältige Planung erforderlich, um Kosten und Platzbedarf zu berücksichtigen.

Top-Marken und -Produkte

Der Markt für Stickstoffverteiler im Jahr 2025 umfasst mehrere führende Marken, die für Qualität, Innovation und die Einhaltung von Industriestandards bekannt sind. Hier sind die Top-Anbieter: Special Springs bietet drei Arten von Stickstoffverteilersystemen an: konventionelle, Easy Manifold- und Linked Systems. Ihre konventionellen Verteiler mit dicken Platten und großen Volumenlöchern minimieren den Druckanstieg (bis zu 20 %) und sind mit Wettbewerbern wie Hyson austauschbar. Easy Manifolds verwenden Standard-Gasfedern, die an dünnere Platten geschraubt sind – ideal für platzbeschränkte Anlagen. Linked Systems verwenden Hochdruckschläuche für mehr Flexibilität. Die Systeme von Special Springs werden für ihre Langlebigkeit und eine zweijährige Garantie gelobt.

Kaller (SuperBrute®) ist auf industrielle Verteiler für das Stanzen spezialisiert und bietet kompakte Designs an, bei denen die Verteilerplatte gleichzeitig als Matrizenschuh dient. Die Systeme halten Drücken bis zu 2,000 psi stand und sind für die Hochgeschwindigkeitsproduktion anpassbar. Anwender schätzen die schnelle Reaktion und Präzision. Detaillierte Spezifikationen sind in herunterladbaren Katalogen verfügbar.

Western Enterprises bietet die MS- und MDHP-Serie für Stickstoff und Industrieluft an. Die MS-Serie unterstützt eine unbegrenzte Anzahl von Flaschen in einer einzigen Bank und ist somit ideal für Hochdruckreserven. Die MDHP-Serie bietet eine manuelle Umschaltung für bis zu 10 Flaschen mit 140–300 psig-Regelung. Diese sind kostengünstig für industrielle Anwendungen.

Porter Instrument bietet medizinische Verteilersysteme wie die Sentinel- und Vanguard-Systeme an, die über automatische Umschaltung, Alarme und NFPA 99-Konformität verfügen. Die Stickstoffverteiler werden mit ein bis drei Reglern geliefert und sind dank Drehanschlüssen einfach zu installieren. Sie genießen hohe Bewertungen hinsichtlich Sicherheit und Zuverlässigkeit in Krankenhäusern.

Die Harris Products Group bietet anpassbare Verteiler mit halb- und vollautomatischen Umschaltoptionen. Ihre Systeme unterstützen hochreine Anwendungen und bieten 3D-Renderings für maßgeschneiderte Designs. Dies macht sie zu einem beliebten System für Spezialgase.

IBEDA bietet Verteiler für Stickstoff und andere technische Gase an, optional mit Gasvorwärmern und Filtern. Die Systeme unterstützen Durchflussraten bis zu 200 m³/h und sind sicherheitsgeprüft, insbesondere auf Sauerstoffverträglichkeit.

Zu den weiteren bemerkenswerten Optionen gehören der Dual Nitrogen Manifold von OFITE für Hochdruckfilterpressen und der Liquid Nitrogen Multi-Withdrawal Manifold von Ratermann für kryogene Anwendungen.

Vergleich der Top-Produkte

Hier ist ein Vergleich führender Stickstoffverteilersysteme:

Marke/Produkt Typ Max Druck Zylinderleistung Sicherheitsvorrichtungen Preisspanne Garantie Am besten geeignet für
Sonderfedern Konventionell Handbuch 3,000 psig 2-10 Überdruckventile, Manometer $ 2,000-8,000 2 Jahre Stanzen/Matrizen
Kaller SuperBrute® Manuell / Auto 2,000 psig Maßgeschneidert Manometer $ 3,000-10,000 1-2 Jahre Highspeed-Produktion
Western Enterprises MS-Serie Handbuch 3,000 psig Unlimited Ventile prüfen $ 1,500-5,000 1 Jahr Industrielle Reserven
Porter Sentinel Auto 300 psig 2-4 Alarme, Überdruckventile $ 4,000-7,000 2 Jahre Medizinische Anwendungen
Harris Auto Switchover Auto 3,000 psig Maßgeschneidert Rückschlagsicherungen $ 5,000-12,000 2 Jahre Spezialgase
Porter ist im medizinischen Bereich führend, während Kaller in der industriellen Präzision führend ist. Western Enterprises bietet die beste Budgetoption.

Installationsanleitung: Die Installation eines Stickstoffverteilersystems erfordert Präzision, um Sicherheit und optimale Leistung zu gewährleisten. Wählen Sie zunächst einen gut belüfteten, feuerfesten Raum (für medizinische Einrichtungen) oder einen gesicherten Bereich, der den örtlichen Vorschriften entspricht. Montieren Sie den Verteilerkopf waagerecht an einer Wand oder einem Rahmen. Schließen Sie die Gasflaschen mit CGA-spezifischen Anschlussschläuchen an und ziehen Sie die Verschraubungen fest, um Leckagen zu vermeiden. Installieren Sie Regler und Rückschlagventile und verlegen Sie anschließend Kupferrohre zur Gasverteilung zu den Entnahmestellen. Prüfen Sie die Dichtheit mit Seifenlösung. Schließen Sie bei automatischen Systemen Druckmessumformer an Alarme oder Bedienfelder an. Für komplexe Systeme wird eine professionelle Installation empfohlen, die je nach Größe 4–8 Stunden dauern kann.

Kostenanalyse

Die Kosten reichen von 1,500 US-Dollar für einfache manuelle Systeme bis zu 12,000 US-Dollar für vollautomatische Hochleistungssysteme. Die Installation kostet je nach Komplexität 500 bis 2,000 US-Dollar zusätzlich. Langfristige Einsparungen ergeben sich durch weniger Flaschenwechsel und Wartung. Bei medizinischen Systemen können durch die Automatisierung bis zu 20 % der Betriebskosten eingespart werden.

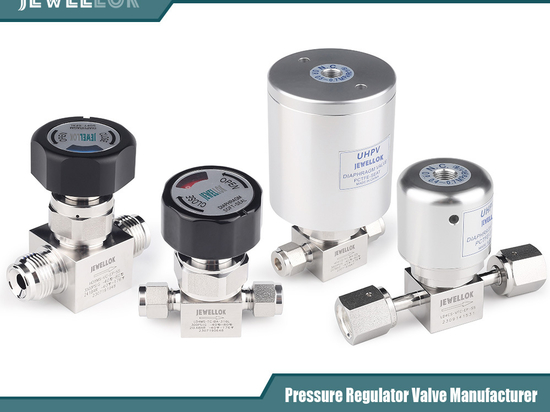

Hochreiner Stickstoffregler mit hohem Durchfluss
Fazit

Stickstoff-Gasverteilersysteme sind für eine effiziente und sichere Gasverteilung in allen Branchen unerlässlich. Mit marktführenden Marken wie Special Springs und Porter können Anwender maßgeschneiderte Systeme wählen, die Kosten, Automatisierung und anwendungsspezifische Funktionen optimal berücksichtigen. Fachgerechte Installation und Wartung gewährleisten die Zuverlässigkeit und Wertschöpfung dieser Systeme über Jahre hinweg.
