Wie funktioniert ein Spezialgasregler?

Wie funktioniert ein Spezialgasregler?

Einführung

Spezialgasregler sind unverzichtbare Geräte in verschiedenen Industrie-, Medizin- und Laborbereichen, in denen eine präzise Gasdruckregelung unerlässlich ist. Im Gegensatz zu Standard-Gasreglern für alltägliche Anwendungen wie Propangasgrills oder Heizsysteme sind Spezialgasregler für den Umgang mit hochreinen Gasen wie Sauerstoff, Stickstoff, Argon, Helium, Kohlendioxid und sogar korrosiven oder giftigen Gasen ausgelegt. Diese Regler gewährleisten eine konstante und sichere Gaszufuhr, verhindern Geräteschäden, sichern die Prozessgenauigkeit und erhöhen die Anwendersicherheit.

Spezialgasregler funktionieren im Wesentlichen dadurch, dass sie den hohen Druck einer Gasquelle – typischerweise einer Druckgasflasche oder einer Rohrleitung – auf einen niedrigeren, nutzbaren Ausgangsdruck reduzieren. Diese Druckreduzierung ist unerlässlich, da Gasflaschen Gase mit einem Druck von über 2,000 psi speichern können, was für die meisten Anwendungen viel zu hoch ist. Ohne ordnungsgemäße Regelung kann dies zu Lecks, Explosionen oder Leistungsinkonsistenzen in sensiblen Prozessen wie der Halbleiterherstellung, der Arzneimittelproduktion oder der Analyse von Instrumenten führen.

Die Bedeutung von Spezialgasreglern kann nicht hoch genug eingeschätzt werden. In Laboren sorgen sie für die Reinheit von Gasen in der Chromatographie oder Spektroskopie, wo selbst kleinste Verunreinigungen die Ergebnisse verfälschen können. Im medizinischen Bereich regeln sie die Sauerstoff- oder Narkosegaszufuhr zu Patienten, wobei Präzision direkte Auswirkungen auf den Gesundheitszustand hat. In der Industrie unterstützen sie Schweißen, Kalibrierung und chemische Prozesse, indem sie trotz Schwankungen in der Quelle einen stabilen Druck gewährleisten.

Dieser Artikel befasst sich mit der Funktionsweise von Spezialgasreglern. Wir untersuchen die Grundprinzipien der Druckregelung, wichtige Komponenten, Reglertypen, den detaillierten Funktionsmechanismus, Anwendungen, Wartungspraktiken und Sicherheitsaspekte. Durch das Verständnis dieser Elemente können Benutzer diese Geräte besser auswählen, bedienen und warten, um eine optimale Leistung zu erzielen.

Spezialgasregler unterscheiden sich von Standardreglern in ihren Werkstoffen und Konstruktionsmerkmalen. Sie verwenden häufig korrosionsbeständige Materialien wie Edelstahl oder Messing für den Umgang mit reaktiven Gasen und verfügen über Metallmembranen zur Minimierung von Verunreinigungen. Das Funktionsprinzip beruht auf einem Kräftegleichgewicht – Eingangsdruck, Ausgangsdruck und Belastungsmechanismen –, um eine präzise Regelung zu erreichen. Im Folgenden werden wir dies Schritt für Schritt erläutern.




Hersteller integrierter Gassysteme in China
Grundprinzipien der Druckregelung

Die Druckregelung von Gasen basiert auf grundlegenden physikalischen Prinzipien, insbesondere auf der Steuerung der Fluiddynamik und des Kräftegleichgewichts. Ein Gasregler fungiert als Ventil, das sich automatisch anpasst, um einen festgelegten Ausgangsdruck aufrechtzuerhalten, unabhängig von Änderungen des Eingangsdrucks oder des Durchflussbedarfs.

Der Prozess beginnt damit, dass das unter hohem Druck stehende Gas von der Quelle in den Regler gelangt. Im Regler misst ein Sensor den Ausgangsdruck und vergleicht ihn mit einer Referenzkraft, die typischerweise von einer Feder bereitgestellt wird. Fällt der Ausgangsdruck aufgrund eines erhöhten Bedarfs im Nachhinein unter den Sollwert, öffnet der Regler, um mehr Gas durchzulassen und so den Druck zu erhöhen. Steigt der Druck hingegen über den Sollwert, schließt der Regler, um den Durchfluss zu drosseln und den Druck zu senken.

Diese Rückkopplungsschleife macht Regler selbstregulierend. Sie basiert auf dem Prinzip des Gleichgewichts zwischen entgegengesetzten Kräften: der Kraft des einströmenden Gases, das versucht, das Ventil zu schließen, dem Druck des ausströmenden Gases, der zurückdrängt, und der einstellbaren Belastungskraft, die das Ventil öffnet. Bei Spezialanwendungen muss dies hochpräzise erfolgen, da selbst kleine Abweichungen die Reinheit oder Reaktionsgeschwindigkeit beeinträchtigen können.

Es gibt zwei Hauptkategorien der Druckreduzierung: einstufig und mehrstufig. Bei einem einstufigen Regler wird der Druck in einem Schritt reduziert. Dies ist zwar effizient, kann aber zu Schwankungen führen, wenn der Quellendruck abnimmt (sogenannter „Droop“). Mehrstufige Regler, die in Spezialanwendungen üblich sind, reduzieren den Druck schrittweise und sorgen so für eine stabilere Leistung.

Materialien spielen bei diesen Prinzipien eine entscheidende Rolle. Für Spezialgase verwenden Regler diffusionsdichte Materialien, um das Eindringen von Verunreinigungen in den Gasstrom zu verhindern. Dichtungen und Membranen bestehen häufig aus Elastomeren wie Viton oder PTFE, die chemischen Angriffen und Ausgasungen widerstehen – der Freisetzung eingeschlossener Gase, die den Strom verunreinigen könnten.

Auch die Temperatur beeinflusst die Regelung. Gase dehnen sich bei Temperaturänderungen aus oder ziehen sich zusammen, was den Druck beeinflusst. Spezialregler können Kompensatoren enthalten oder für bestimmte Temperaturbereiche ausgelegt sein, um die Genauigkeit zu gewährleisten.

Zusammenfassend lässt sich sagen, dass das Grundprinzip die Druckreduzierung durch ausgeglichene Kräfte ist, die eine sichere und gleichmäßige Abgabe gewährleisten. Auf dieser Grundlage können Spezialregler besondere Herausforderungen wie hohe Reinheit und Korrosivität bewältigen und sich so von Standardmodellen abheben.



Schlüsselkomponenten von Spezialgasreglern

Ein Spezialgasregler besteht aus mehreren miteinander verbundenen Komponenten, die jeweils auf Langlebigkeit, Präzision und Kompatibilität mit Spezialgasen ausgelegt sind. Das Verständnis dieser Teile ist entscheidend, um die Funktionsweise des Geräts als Ganzes zu begreifen.

Der Einlassanschluss ist der Eintrittspunkt, an dem der Regler an die Gasflasche oder -leitung angeschlossen wird. Er muss hohen Drücken standhalten, oft bis zu 3,000 psi oder mehr, und verfügt über standardisierte Anschlüsse wie gasartspezifische CGA-Anschlüsse (Compressed Gas Association), um Fehlanpassungen zu vermeiden. Sicherheitselemente wie Rückschlagventile oder Berstscheiben sind hier integriert, um Rückfluss oder Überdruck zu verhindern.

Als nächstes kommt das Druckminderventil, das Herzstück des Reglers. Dieses Ventil, oft ein Teller- oder Nadelventil, steuert den Gasfluss durch Öffnen oder Schließen einer Öffnung. Bei einstufigen Ausführungen ist es federbelastet; bei zweistufigen Ausführungen gibt es sequentielle Ventile zur schrittweisen Reduzierung.

Die Membran oder der Kolben dient als Sensorelement. Membranen, typischerweise aus Edelstahl oder Elastomeren, biegen sich bei Druckänderungen und bieten so eine hohe Empfindlichkeit für Niederdruckanwendungen. Kolben werden für höhere Drücke eingesetzt und bieten Robustheit, aber weniger Präzision. Diese Komponente isoliert die Hochdruckseite von der Niederdruckseite und verhindert so Leckagen und Verunreinigungen.

Der Lademechanismus, üblicherweise eine einstellbare Feder, die über einen Knopf oder eine Schraube gesteuert wird, stellt den gewünschten Ausgangsdruck ein. Durch Zusammendrücken der Feder erhöht der Benutzer die Kraft auf das Sensorelement, wodurch das Ventil weiter geöffnet wird und eine höhere Leistung erreicht wird.

Messgeräte sind für die Überwachung unerlässlich. Die meisten Regler verfügen über zwei: ein Eingangsmessgerät für den Quellendruck und ein Ausgangsmessgerät für den Lieferdruck. Dabei handelt es sich in der Regel um Rohrfedern, die in psi oder bar kalibriert sind und dem Benutzer helfen, Probleme wie Lecks oder leere Zylinder zu erkennen.

Überdruckventile schützen vor Überdruck, indem sie überschüssiges Gas ablassen, wenn der Druck die Sicherheitsgrenzen überschreitet. Spülvorrichtungen, oft Ventilsysteme am Einlass, ermöglichen das Ausspülen von Restgasen beim Flaschenwechsel, um die Reinheit zu erhalten.

Durchflussmesser sind zwar nicht immer integriert, werden aber häufig als Zusatzausstattung verwendet. Sie messen die Durchflussrate mithilfe von Rotametern oder elektronischen Sensoren und sorgen so für eine präzise Dosierung.

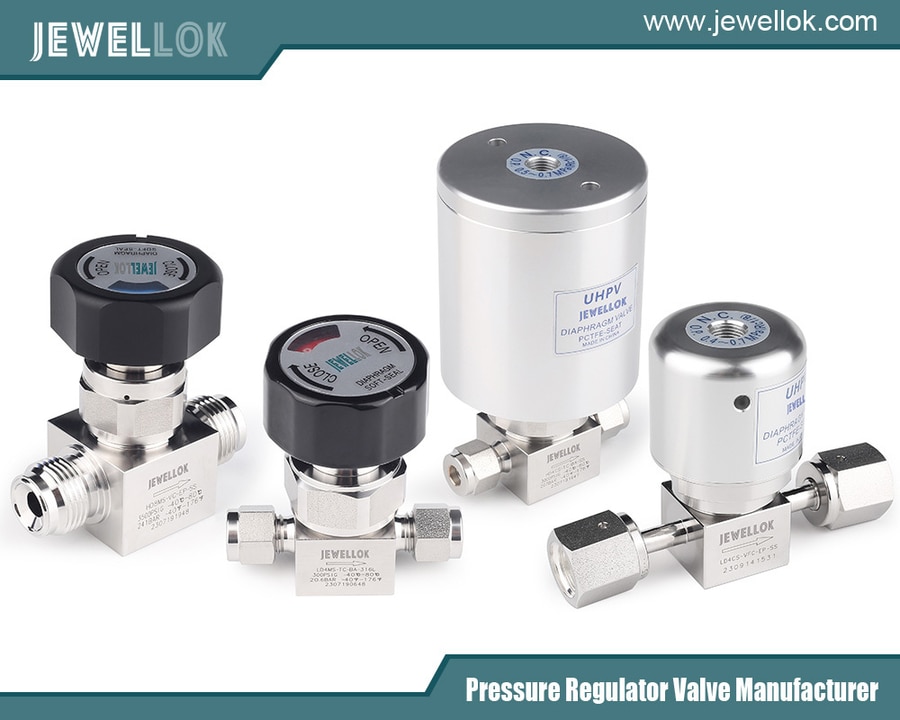

Filter und Reiniger entfernen Partikel oder Verunreinigungen, was für hochreine Gase von entscheidender Bedeutung ist. Ventile wie Membranventile ohne Packung ermöglichen eine Ein-/Aus-Steuerung ohne Stopfbuchsen, die undicht werden könnten.

Schließlich beherbergen Gehäuse und Haube diese Komponenten. Sie bestehen aus Materialien wie Messing für allgemeine Anwendungen oder Edelstahl für korrosive Gase. Dichtungen gewährleisten einen luftdichten Betrieb.

Diese Komponenten arbeiten harmonisch zusammen. Die Materialien sind so ausgewählt, dass sie Korrosion widerstehen, die Diffusion minimieren und eine lange Lebensdauer in anspruchsvollen Umgebungen gewährleisten.



Arten von Spezialgasreglern

Spezialgasregler gibt es in verschiedenen Ausführungen, die jeweils auf spezifische Bedürfnisse hinsichtlich Druckbereich, Präzision und Anwendung zugeschnitten sind.

Einstufige Regler reduzieren den Druck in einem Schritt und sind daher einfach und kostengünstig. Sie eignen sich ideal für Anwendungen mit stabilem Eingangsdruck, wie z. B. Rohrleitungssysteme oder Flüssiggase, erfordern jedoch Anpassungen, wenn der Flaschendruck sinkt. In Spezialanwendungen eignen sie sich für den intermittierenden Einsatz, bei dem es nicht auf Präzision ankommt, wie z. B. beim einfachen Schweißen mit Argon.

Zweistufige Regler, auch Dual-Stage-Regler genannt, sind die gebräuchlichsten für Spezialgase. Sie reduzieren den Druck in zwei Phasen: Die erste Stufe senkt den Druck auf ein mittleres Niveau (ca. 350–500 psi), die zweite Stufe passt den Druck an die endgültige Ausgabe an. Diese Konstruktion minimiert den Druckabfall und sorgt für konstanten Druck, selbst wenn die Quelle erschöpft ist. Sie sind unverzichtbar für hochpräzise Aufgaben wie die Gaschromatographie oder Kalibrierstandards.

Präzisionsregler bieten eine höhere Genauigkeit, oft mit feineren Einstellmechanismen und geringerer Druckdifferenz. Sie werden in Laboren oder medizinischen Geräten eingesetzt und können den Druck auf Bruchteile eines psi halten. Sie verfügen über Funktionen wie Metallmembranen zur Reinheit.

Hochdruckregler verarbeiten Eingangsdrücke von bis zu 6,000 psi oder mehr und werden für Gase wie Wasserstoff in Brennstoffzellen verwendet. Sie verfügen über robuste Kolben und verstärkte Gehäuse.

Für reaktive Gase wie Chlor oder Ammoniak werden korrosionsbeständige Regler aus Materialien wie Monel oder Hastelloy gebaut.

Leitungsregler regeln den Druck in Verteilungsleitungen, oft einstufig und mit nur einem Auslassmanometer.

Schlauchendregler sind kompakte, tragbare Versionen für die Feldarbeit, die direkt an Schläuchen angebracht werden.

Überdruckregler verfügen über integrierte Entlüftungsöffnungen zur Sicherheit bei Überdruck.

Dreistufige Regler erweitern das Konzept für ultrahohe Drücke und halten niedrige Leistungen stabil.

Die Auswahl hängt von der Gasart, den Druckanforderungen, den Durchflussraten und den Umgebungsfaktoren ab. Beispielsweise erfordert Sauerstoff funkenfreie Materialien, um eine Entzündung zu verhindern.



Arbeitsmechanismus

Der Funktionsmechanismus eines Spezialgasreglers beruht auf einem dynamischen Kräftegleichgewicht, um eine präzise Druckregelung zu erreichen. Lassen Sie uns das Schritt für Schritt erklären.

Zunächst wird der Regler über den Einlass mit der Gasquelle verbunden. Das Flaschenventil wird langsam geöffnet, sodass Hochdruckgas (z. B. 2,000 psi) in die Hochdruckkammer strömen kann. Anschließend wird der Einstellknopf gegen den Uhrzeigersinn gedreht, um die Federspannung zu minimieren und das Ventil geschlossen zu halten.

Um den Druck einzustellen, dreht der Benutzer den Knopf im Uhrzeigersinn und spannt dadurch die Messfeder. Diese Kraft wirkt auf die Membran oder den Kolben, wodurch der Ventilschaft bewegt wird und die Öffnung geöffnet wird. Gas strömt in die Niederdruckkammer und baut Ausgangsdruck auf.

Das Sensorelement (Membran/Kolben) überwacht diesen Ausgangsdruck. Steigt der Druck, übt es Kraft gegen die Feder aus und versucht, das Ventil zu schließen. Das Gleichgewicht ist erreicht, wenn die Ausgangsdruckkraft gleich der Federkraft zuzüglich des Eingangsdruckeinflusses ist und der eingestellte Druck aufrechterhalten wird.

Wichtige Kräfte im Spiel:
– Eingangsdruckkraft: Drückt, um den Ventilkegel zu schließen und verhindert so einen unkontrollierten Durchfluss.
– Ausgangsdruckkraft: Wirkt auf das Sensorelement, um es auszugleichen und anzupassen.
– Kraft des Lademechanismus: Wirkt den anderen entgegen und öffnet das Ventil nach Bedarf.

Bei einstufigen Reglern steigt der Förderdruck bei sinkendem Flaschendruck leicht an, was eine Neueinstellung erforderlich macht. Zweistufige Modelle mildern dieses Problem: Die erste Stufe reduziert den Druck auf einen festen Zwischendruck, die zweite übernimmt die Feineinstellung und sorgt so für Stabilität.

Für Spezialgase kommen zusätzliche Mechanismen wie Spülventile zum Einsatz. Während der Einrichtung werden durch das Spülen Luft oder Rückstände entfernt, um die Reinheit zu erhalten. Überdruckventile werden aktiviert, wenn der Druck die Grenzwerte überschreitet, und lassen das Gas sicher ab.

Der Durchflussbedarf beeinflusst den Betrieb. Erhöhter Durchfluss nach unten senkt den Ausgangsdruck, wodurch sich die Membran verbiegt und das Ventil weiter öffnet, bis das Gleichgewicht wiederhergestellt ist. Dieses „Abfallen“ wird bei hochwertigen Reglern minimiert.

Eine Blockierung tritt auf, wenn der Durchfluss stoppt; das Ventil schließt dicht, wobei ein leichter Druckanstieg über den Sollwert hinaus erfolgt, um die Abdichtung sicherzustellen.

Bei korrosiven Anwendungen umfasst der Mechanismus inerte Beschichtungen, um eine Verschlechterung zu verhindern.

Insgesamt ermöglicht dieses Zusammenspiel von Komponenten und Kräften, dass Spezialregler zuverlässig Gas liefern, sich an Schwankungen anpassen und gleichzeitig Reinheit und Sicherheit gewährleisten.



Anwendungen

Spezialgasregler finden in verschiedensten Bereichen Anwendung. In Laboren steuern sie Gase für Analysegeräte wie Massenspektrometer und gewährleisten so einen gleichmäßigen Gasfluss für präzise Messwerte. In der Medizin werden sie beispielsweise zur Regulierung von Sauerstoff für Beatmungsgeräte oder Lachgas für die Anästhesie eingesetzt, wo höchste Präzision lebenswichtig ist.

In der Industrie unterstützen sie die Halbleiterfertigung mit ultrareinen Gasen und verhindern so Kontaminationen in Reinräumen. Beim Schweißen verwenden Regler Argon oder Helium zur Abschirmung und zur Aufrechterhaltung der Lichtbogenstabilität. Kalibrierlabore nutzen sie für Standardgase in der Messtechnik.

Bei der Umweltüberwachung kommen Regler zum Einsatz, um Gasproben wie Methan zu entnehmen. In der Pharmaindustrie unterstützen sie Syntheseprozesse, die eine inerte Atmosphäre erfordern.

In der Luft- und Raumfahrt sowie in der Brennstoffzellentechnologie sind sie für die Wasserstoffversorgung und die sichere Handhabung hoher Drücke erforderlich.

Diese Anwendungen unterstreichen die Rolle der Regulierungsbehörden bei der Ermöglichung fortschrittlicher Technologien durch präzises Gasmanagement.



Wartung und Sicherheit

Die ordnungsgemäße Wartung verlängert die Lebensdauer von Spezialgasreglern und gewährleistet die Sicherheit. Regelmäßige Inspektionen prüfen auf Korrosion, Lecks oder Verschleiß mit Seifenlauge für Blasentests. Reinigen Sie die Außenflächen mit nicht scheuernden Tüchern. Die Innenreinigung erfordert eine Demontage gemäß Herstellerrichtlinien.

Schmieren Sie bewegliche Teile mit geeigneten Fetten. Ersetzen Sie verschlissene Dichtungen, Membranen oder Federn umgehend. Vermeiden Sie bei hochreinen Modellen Verunreinigungen bei der Handhabung.

Zu den Sicherheitsmaßnahmen gehören das Tragen von Schutzkleidung, das Vermeiden von Drucküberschreitungen und das Entlüften der Systeme vor dem Abklemmen. Verwenden Sie das Gerät nur für die vorgesehenen Gase, um Reaktionen zu vermeiden. Installieren Sie das Gerät in gut belüfteten Bereichen, insbesondere bei giftigen Gasen.

Regelmäßige Druckprüfungen und Kalibrierungen gewährleisten die Genauigkeit. Bewahren Sie die Regler in sauberen, trockenen Umgebungen auf.

Die Einhaltung dieser Vorschriften gewährleistet einen zuverlässigen Betrieb und minimiert Risiken wie Explosionen oder Expositionen.




hochreines Hochdruckgaszufuhrsystem
Fazit

Spezialgasregler sind hochentwickelte Geräte, die den Gasdruck durch ausgewogene Kräfte und präzise Komponenten reduzieren und regeln. Von einstufigen bis zu mehrstufigen Typen eignen sie sich für anspruchsvolle Anwendungen und legen dabei Wert auf Reinheit und Sicherheit. Das Verständnis ihrer Funktionsweise ermöglicht es Anwendern, die Leistung in kritischen Bereichen zu optimieren.
