Die Komponenten eines Gasumschaltverteilers in Sekundenschnelle verstehen

Gasumschaltverteiler sind kritische Systeme in Industrien und Anlagen, die auf eine kontinuierliche Versorgung mit Druckgasen angewiesen sind, wie beispielsweise Krankenhäuser, Labore, Chemieanlagen, Schweißbetriebe und die Halbleiterfertigung. Diese Verteiler gewährleisten einen nahtlosen Wechsel zwischen Gasflaschengruppen, sobald eine leer ist, und verhindern so Unterbrechungen, die zu Betriebsstillständen, Sicherheitsrisiken oder Prozessbeeinträchtigungen führen könnten. Die Effektivität eines Gasumschaltverteilers hängt von seinen Komponenten ab, die jeweils spezifische Funktionen erfüllen – von der Druckregelung bis zur Sicherheitsüberwachung. Das Verständnis dieser Komponenten ist für Ingenieure, Anlagenmanager und Einkäufer unerlässlich, um Verteiler auszuwählen, zu installieren und zu warten, die ihren Betriebs- und Sicherheitsanforderungen entsprechen.

Dieser 2000 Wörter umfassende Artikel bietet eine umfassende Beschreibung der Komponenten eines Gasumschaltverteilers und beschreibt detailliert deren Funktion, Typen, Materialien, Bedeutung und Anwendungsmöglichkeiten in Industrie und Medizin. Wir behandeln außerdem Installationshinweise, Wartungspraktiken, gesetzliche Normen, neue Trends und praktische Tipps zur Auswahl von Verteilern. Am Ende haben Sie ein umfassendes Verständnis davon, wie diese Komponenten zusammenarbeiten, um eine zuverlässige und sichere Gasversorgung zu gewährleisten.

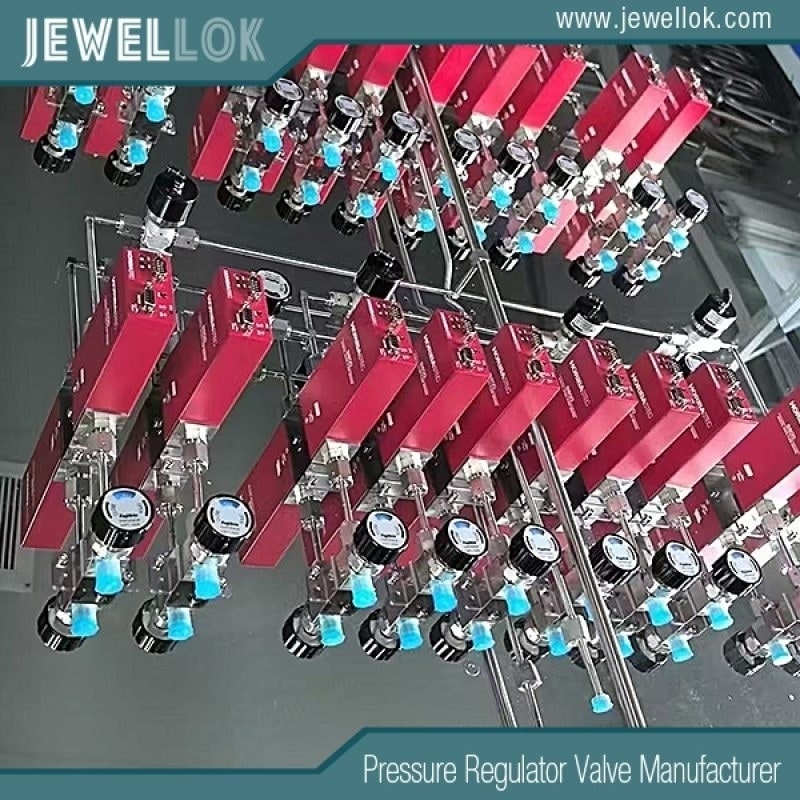

Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)
Was ist ein Gasumschaltverteiler?

Ein Gasumschaltverteiler ist ein zentrales System, das mehrere Gasflaschen oder -tanks mit einer einzigen Ausgangsleitung verbindet und so ein automatisches oder manuelles Umschalten zwischen Primär- und Reservegasquelle ermöglicht, um einen unterbrechungsfreien Gasfluss aufrechtzuerhalten. Er wird für Gase wie Sauerstoff (medizinisch und industriell), Stickstoff (Inertisierung und Labor), Argon (Schweißen), Wasserstoff (Energie) und CO2 (Getränke und Produktion) verwendet. Der Verteiler überwacht den Druck und schaltet auf die Reservegasquelle um, wenn die Primärgasquelle leer ist. So wird eine kontinuierliche Versorgung ohne manuelle Eingriffe in automatisierte Systeme gewährleistet.

Die Komponenten des Verteilers arbeiten harmonisch zusammen, um den Durchfluss zu regulieren, den Druck aufrechtzuerhalten, Verunreinigungen zu verhindern und die Sicherheit zu gewährleisten. Jede Komponente ist auf Langlebigkeit, Kompatibilität mit bestimmten Gasen und die Einhaltung von Normen wie NFPA 55, CGA P-1 und ISO 7396 ausgelegt. Im Folgenden gehen wir näher auf die wichtigsten Komponenten, ihre Rolle und ihre Bedeutung in industriellen und medizinischen Anwendungen ein.

Hauptkomponenten eines Gasumschaltverteilers

Ein Gasumschaltverteiler besteht aus mehreren wichtigen Komponenten, die jeweils zu seiner Funktionalität, Sicherheit und Zuverlässigkeit beitragen. Hier ist eine detaillierte Aufschlüsselung:

Zylinderköpfe
Funktion: Verteiler verbinden mehrere Gasflaschen zu einer einzigen Gruppe und ermöglichen so die gleichzeitige Verwendung mehrerer Flaschen, um hohe Durchflussanforderungen zu erfüllen.
Beschreibung: Ein Verteiler ist ein starres oder flexibles Verteilerrohr mit mehreren Einlassöffnungen, die jeweils über ein Pigtail mit einem Zylinder verbunden sind. Verteiler sind typischerweise in Primär- und Reservebänke unterteilt.
Materialien: Edelstahl für korrosive Gase (z. B. Chlor), Messing für nicht korrosive Gase (z. B. Stickstoff) oder Aluminium für leichte Aufbauten.
Bedeutung: Ermöglicht Skalierbarkeit durch die Aufnahme mehrerer Zylinder und reduziert so die Häufigkeit von Änderungen in Umgebungen mit hohen Anforderungen wie Chemiewerken.
Anwendungen: Wird in Krankenhäusern für Sauerstoffbanken oder in Schweißwerkstätten zur Argonversorgung verwendet.
Beispiel: Die Verteiler von Pattons Medical verfügen über Verteilerköpfe mit bis zu 10 Zylinderanschlüssen, die NFPA 99 entsprechen.
Pigtails (flexible Schläuche)
Funktion: Verbinden Sie einzelne Zylinder mit dem Verteiler, sodass Gas in das Verteilersystem gelangen kann.
Beschreibung: Flexible Schläuche mit Anschlüssen (z. B. CGA-konform) passend zu Flaschenventilen. Sie enthalten oft Rückschlagventile, um einen Rückfluss zu verhindern.
Materialien: Edelstahl für Hochdruck- oder korrosive Gase, Teflon-ausgekleidet für UHP-Anwendungen oder verstärkter Gummi für Niederdruckgase.
Bedeutung: Gewährleistet sichere und leckagefreie Verbindungen und bietet die Flexibilität, Variationen bei der Zylinderplatzierung zu berücksichtigen.
Anwendungen: In Laboren für UHP-Gase wie Helium von entscheidender Bedeutung, um eine Kontamination zu verhindern.
Beispiel: Für eine lange Lebensdauer werden bei den Pigtails von Middlesex Gases Edelstahlgeflechte verwendet.
Absperrventile
Funktion: Ermöglicht das Abschalten einzelner Zylinder oder Bänke zum Austausch oder zur Wartung, ohne das gesamte System anzuhalten.
Beschreibung: An jedem Zylinderanschluss oder Verteilereinlass sind manuelle oder automatische Ventile (Kugel oder Nadel) installiert.
Materialien: Edelstahl oder Messing, mit PTFE- oder Viton-Dichtungen für Gaskompatibilität.
Bedeutung: Erhöht die Sicherheit durch Isolierung leerer Zylinder und verhindert so die Belastung mit Hochdruckgas während des Wechsels.
Anwendungen: Unverzichtbar in Krankenhäusern für den sicheren Austausch von Sauerstoffflaschen.
Beispiel: Amico-Verteiler enthalten Kugelhähne zur einfachen Isolierung gemäß NFPA-Standards.
Drucksensoren/-wandler
Funktion: Überwachen Sie den Gasdruck in jeder Bank, um eine Erschöpfung zu erkennen und eine Umschaltung auszulösen.
Beschreibung: Elektronische Wandler oder mechanische Messgeräte, die den Druck messen (z. B. 0–3000 psi) und Signale an die Steuereinheit senden.
Materialien: Edelstahl oder korrosionsbeständige Legierungen für Sensorgehäuse.
Bedeutung: Gewährleistet rechtzeitiges Umschalten, um Versorgungsunterbrechungen zu verhindern, was bei zeitkritischen Anwendungen wie der Halbleiterherstellung von entscheidender Bedeutung ist.
Anwendungen: Wird in automatisierten Verteilern zur Echtzeit-Drucküberwachung verwendet.
Beispiel: Die Verteiler von Genstar Technologies verwenden hochpräzise Wandler zur präzisen Erkennung.
Umschaltventil/Schalter
Funktion: Der Kernmechanismus, der den Gasfluss von der Primär- zur Reservebank umschaltet.
Beschreibung: Kann ein mechanisches Ventil (Druckdifferenztyp) oder ein Magnetventil in automatischen Systemen sein. Es wird aktiviert, wenn Drucksensoren einen niedrigen Schwellenwert erkennen.
Materialien: Edelstahl oder Messing, mit robusten Dichtungen zur Vermeidung von Leckagen.
Bedeutung: Gewährleistet einen nahtlosen Übergang ohne Strömungsunterbrechung, was für kontinuierliche Prozesse wie Schweißen oder die medizinische Gaszufuhr von entscheidender Bedeutung ist.
Anwendungen: In allen Verteilertypen zu finden, von manuell bis vollautomatisch.
Beispiel: Die Umschaltventile von Swagelok bieten ein geringes Totvolumen für UHP-Gase.
Druckregler
Funktion: Reduzieren Sie hohen Zylinderdruck (z. B. 2000 psi) auf ein sicheres, nutzbares Niveau (z. B. 50–150 psi) für nachgeschaltete Geräte.
Beschreibung: Einstufige oder zweistufige Regler mit Membranen oder Kolben, oft einer pro Bank, um einen konstanten Ausgangsdruck aufrechtzuerhalten.
Materialien: Edelstahl (316L für korrosive Gase) oder Messing, mit Elastomerdichtungen.
Bedeutung: Verhindert Geräteschäden und gewährleistet einen stabilen Durchfluss, der bei präzisen Anwendungen wie der Gaschromatographie von entscheidender Bedeutung ist.
Anwendungen: Wird in Chemieanlagen zur Stickstoff- oder Wasserstoffzufuhr verwendet.
Beispiel: Tescom-Regler in Verteilern gewährleisten eine Genauigkeit von ±1 psi.
Systemsteuerung
Funktion: Bietet eine Schnittstelle zur Überwachung und Steuerung des Verteilers, einschließlich Alarmen und Statusanzeigen.
Beschreibung: Enthält digitale oder analoge Anzeigen für den Druck, LED-Anzeigen für den Bankstatus und Alarme (akustisch/visuell) für niedrigen Druck oder Fehler.
Materialien: Robuste Kunststoff- oder Metallgehäuse, oft mit Schutzklasse IP65 für Staub- und Wasserbeständigkeit.
Bedeutung: Erhöht die Aufmerksamkeit des Bedieners und verkürzt die Reaktionszeit bei Problemen wie Erschöpfung oder Lecks.
Anwendungen: Entscheidend in Krankenhäusern für die 24/7-Überwachung von Sauerstoffverteilern.
Beispiel: Airgas-Verteiler verfügen über digitale Bedienfelder mit Fernalarmfunktionen.
Sicherheitsventile
Funktion: Überdruck ablassen, um Überdruck zu verhindern, der zum Bersten der Flasche oder zu einem Systemausfall führen könnte.
Beschreibung: Federbelastete Ventile oder Berstscheiben, die sich bei einem festgelegten Druck (z. B. 1.5-facher Betriebsdruck) öffnen und wieder schließen oder platzen.
Materialien: Edelstahl oder Messing, mit korrosionsbeständigen Beschichtungen.
Bedeutung: Schützt vor Druckspitzen durch Temperaturänderungen oder Reglerausfälle, entscheidend für brennbare Gase wie Wasserstoff.
Anwendungen: Obligatorisch in Hochdrucksystemen wie Wasserstoff-Brennstoffzellenanlagen.
Beispiel: Die Verteiler von Pattons Medical umfassen NFPA-konforme Überdruckventile.
Rückschlagventile
Funktion: Verhindert den Rückfluss von Gas von einem Behälter zum anderen oder vom Auslass zum Einlass.
Beschreibung: Einwegventile (Kugel oder Teller), integriert in Pigtails oder Header.
Werkstoffe: Edelstahl oder Messing, mit Elastomerdichtungen.
Bedeutung: Verhindert Verunreinigungen oder das Mischen inkompatibler Gase und verringert so das Explosions- oder Korrosionsrisiko.
Anwendungen: Unverzichtbar in der Halbleiterherstellung für UHP-Gase.
Beispiel: CK-Versorgungsverteiler verwenden Rückschlagventile in Pigtails.
Filter
Funktion: Entfernen Sie Verunreinigungen wie Staub, Feuchtigkeit oder Partikel aus dem Gasstrom.
Beschreibung: Sintermetall- oder Membranfilter, oft in Reihe oder am Auslass.
Materialien: Edelstahl für UHP-Systeme, Messing für den allgemeinen Gebrauch.
Bedeutung: Erhält die Gasreinheit und verhindert so Geräteschäden oder Prozesskontaminationen.
Anwendungen: Wird in der pharmazeutischen Produktion für sterile Gase verwendet.
Beispiel: Die Verteiler von Jewell Instruments umfassen 0.01-Mikron-Filter für hochreine Anwendungen.
Rohrleitungen und Armaturen
Funktion: Verbinden Sie den Verteiler mit nachgeschalteten Geräten.
Beschreibung: Nahtlose oder geschweißte Rohre mit Armaturen (z. B. Kompressions- oder Gewinderohre).
Materialien: Edelstahl für korrosive Gase, Kupfer für medizinischen Sauerstoff.
Bedeutung: Gewährleistet eine leckagefreie Lieferung an die Endverbrauchspunkte.
Anwendungen: In allen Verteilerinstallationen zu finden, vom Schweißen bis zum Labor.
Alarme und Fernüberwachung
Funktion: Warnt den Bediener bei niedrigem Druck, Umschaltereignissen oder Fehlern.
Beschreibung: Akustische Summer, blinkende LEDs oder digitale Warnungen per SMS/E-Mail.
Materialien: In Bedienfelder integriert.
Bedeutung: Gewährleistet eine schnelle Reaktion auf Probleme, die in Krankenhäusern oder Chemiewerken kritisch sind.
Anwendungen: Wird in vollautomatischen Verteilern zur Echtzeitüberwachung verwendet.

Bedeutung jeder Komponente

Jede Komponente spielt eine bestimmte Rolle:

Header und Pigtails ermöglichen Skalierbarkeit und sichere Zylinderverbindungen.
Absperrventile und Rückschlagventile erhöhen die Wartungssicherheit und verhindern Verunreinigungen.
Sensoren und Umschaltventile sorgen für eine unterbrechungsfreie Versorgung.
Regler und Überdruckventile sorgen für einen sicheren Druck.
Filter schützen nachgeschaltete Geräte, während Alarme für Betriebsbewusstsein sorgen.
Zusammen sorgen sie für Zuverlässigkeit, Sicherheit und Effizienz.

Anwendungen von Gasumschaltverteilern

Verteiler werden verwendet in:

Schweißen: Kontinuierliche Argon/CO2-Zufuhr für fehlerfreie Schweißnähte.
Chemische Verarbeitung: Stickstoff zur Inertisierung von Reaktoren.
Halbleiter: UHP-Gase wie Silan für die Herstellung.
Lebensmittel und Getränke: CO2 zur Karbonisierung.
Krankenhäuser: Sauerstoff zur Patientenversorgung.
Energie: Wasserstoff für Brennstoffzellen.
Diese Anwendungen unterstreichen die Vielseitigkeit des Verteilers.

Überlegungen zur Installation

Durch die ordnungsgemäße Installation wird die Funktionalität der Komponenten sichergestellt:

Standort: Belüfteter, sicherer Bereich, entfernt von Zündquellen.
Montage: Wand- oder Bodenhalterungen für Stabilität.
Anschlüsse: Verwenden Sie CGA-konforme Anschlüsse.
Prüfung: Führen Sie Druck- und Dichtheitsprüfungen gemäß ASME B31.3 durch.
Elektrik: Verkabeln Sie Alarme und Steuerungen mit dem BMS.
Konformität: Befolgen Sie NFPA 55, CGA P-1 oder ISO 7396.
Professionelle Installation wird empfohlen.

Wartungspraktiken

Wartung schont die Komponenten:

Täglich: Anzeigen und Alarme prüfen.
Wöchentlich: Pigtails und Ventile prüfen.
Monatlich: Filter reinigen, Umstellung testen.
Jährlich: Sensoren kalibrieren, Drucktest.
Handhabung der Zylinder: Befolgen Sie die CGA-Richtlinien.

Führen Sie Protokolle zur Einhaltung gesetzlicher Vorschriften.

Zu den Normen für Komponenten gehören:

NFPA 55: Erfordert Überdruckventile und Alarme.
CGA P-1: Gibt die Konstruktion von Pigtails und Rückschlagventilen an.
ASME B31.3: Gilt für Rohrleitungen und Armaturen.
ISO 7396: Für medizinische Gasverteiler.
OSHA 1910.101: Gewährleistet den sicheren Umgang mit Gasen.
Die Einhaltung der Vorschriften gewährleistet Sicherheit und Zuverlässigkeit.

Neue Trends bei Verteilerkomponenten

Zu den Trends zählen:

IoT-Sensoren: Echtzeit-Drucküberwachung per App.
Hochreine Materialien: Elektropolierter Edelstahl für UHP-Gase.
Smart Alarms: KI-gesteuerte Fehlervorhersage.
Umweltfreundliche Designs: Recycelbare Materialien.
Kompakte Komponenten: Kleinere Regler für Platzersparnis.

Diese Trends verbessern Leistung und Sicherheit.

Praktische Tipps zur Auswahl eines Verteilers

Gasart: Passen Sie die Materialien den Gaseigenschaften an (z. B. Edelstahl für korrosiv).
Anforderung: Größe der Header für die Durchflussrate.
Automatisierung: Vollautomatisch für kritische Anwendungen.
Lieferant: Wählen Sie Marken wie Swagelok oder Pattons Medical.
Budget: Kosten mit TCO abgleichen.

Case Studies

Chemiewerk (USA): Verteiler mit Edelstahl-Sammelrohren reduzierten die Ausfallzeit um 95 %.
Halbleiterfabrik (Taiwan): UHP-Filter sorgten für eine kontaminationsfreie Gaszufuhr.
Schweißerei (Deutschland): Automatische Umschaltventile verbessern die Effizienz.
