Das Geheimnis für mehr Produktivität: Gasumschaltverteiler für industrielle Anwendungen

In industriellen Umgebungen, in denen eine kontinuierliche und zuverlässige Gasversorgung unerlässlich ist, spielen Gasumschaltanlagen eine zentrale Rolle. Diese Systeme schalten automatisch zwischen verschiedenen Gasquellen wie Flaschen oder Tanks um und gewährleisten so einen unterbrechungsfreien Gasfluss, sobald eine Quelle erschöpft ist. Dies ist besonders wichtig in Branchen wie der Fertigung, der chemischen Verarbeitung, dem Schweißen, Laboren und der Energieerzeugung, wo selbst kurze Unterbrechungen zu Produktionsausfällen, Sicherheitsrisiken oder Qualitätsproblemen führen können. Da die Industrie zunehmend auf Gase wie Stickstoff, Argon, Wasserstoff, Sauerstoff und CO₂ für Prozesse vom Schweißen bis zum Inertisieren und Spülen angewiesen ist, ist die Nachfrage nach effizienten und sicheren Gasumschaltanlagen deutlich gestiegen.

Der globale Markt für Gasverteiler, einschließlich Umschaltsysteme, wächst aufgrund von Fortschritten in der Automatisierung, Sicherheitsvorschriften und dem Aufstieg von Branchen wie erneuerbare Energien und Halbleiter. Marktanalysen zufolge wird der Gasverteilermarkt vom Bedarf an mehr Sicherheit und Effizienz getrieben, wobei automatische Systeme manuelle Eingriffe reduzieren und Risiken minimieren. In diesem 2000 Wörter umfassenden Artikel untersuchen wir, was Gasverteiler sind, wie sie funktionieren, welche Typen, Komponenten, industriellen Anwendungen, Vorteile, Sicherheitsfunktionen, Installation, Wartung, regulatorische Standards, neue Trends und praktische Tipps zur Auswahl. Dieser Leitfaden soll Ingenieuren, Facility Managern und Beschaffungsspezialisten helfen, diese Systeme zu verstehen und effektiv zu implementieren, um eine optimale industrielle Leistung zu erzielen.

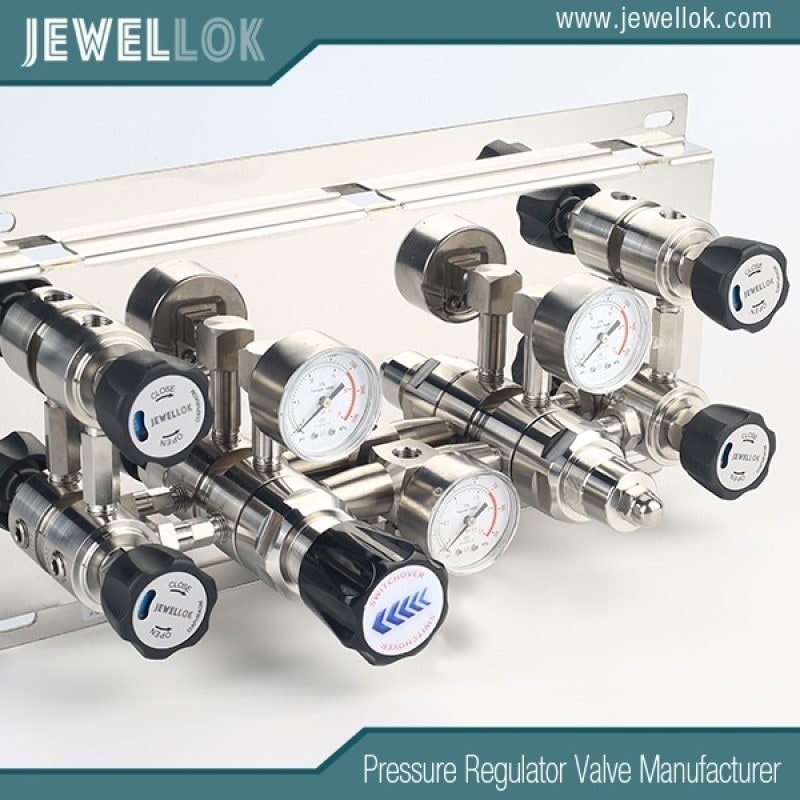

Einstufiger Regler für ultrahochreine Halbleiter
Was ist ein Gasumschaltverteiler?

Ein Gasumschaltverteiler ist ein zentrales Verteilungssystem, das mehrere Gasflaschen oder -tanks mit einer einzigen Ausgangsleitung verbindet und so ein automatisches oder manuelles Umschalten zwischen den Quellen ermöglicht, um eine kontinuierliche Gasversorgung aufrechtzuerhalten. Er überwacht den Druck im aktiven (primären) Gasspeicher und schaltet auf den Reservespeicher um, wenn der primäre leer ist, ohne den Durchfluss zu nachgeschalteten Geräten zu unterbrechen. Dieser nahtlose Übergang ist in industriellen Anwendungen, in denen Gas für Prozesse wie Schweißen, Schneiden, Inertisieren oder chemische Reaktionen verwendet wird, von entscheidender Bedeutung.

Verteiler werden typischerweise in Gaslagern oder in der Nähe von Verbrauchsstellen installiert und über Hochdruckschläuche (Pigtails) mit den Gasflaschen verbunden. Sie können verschiedene Gase verarbeiten, von inerten (Stickstoff, Argon) über brennbare (Wasserstoff, Acetylen) bis hin zu ätzenden (Chlor) Gasen, und sind auf die jeweiligen Gaseigenschaften abgestimmt. In industriellen Umgebungen reduzieren Verteiler die Häufigkeit des Flaschenwechsels, erhöhen die Sicherheit durch Minimierung der manuellen Handhabung und optimieren den Gasverbrauch, indem sie die vollständige Entleerung der Flaschen sicherstellen.

Das Konzept der Gasverteiler entwickelte sich von einfachen manuellen Ventilen im frühen 20. Jahrhundert zu hochentwickelten automatischen Systemen in den 1980er Jahren, angetrieben durch industrielle Automatisierungs- und Sicherheitsanforderungen. Heute sind sie ein integraler Bestandteil des Betriebs in Fabriken, Raffinerien und Laboren, wo Zuverlässigkeit oberste Priorität hat.

Wie funktioniert ein Gasumschaltverteiler?

Die Funktionsweise eines Gasumschaltverteilers basiert auf Drucküberwachung und Ventilschaltung, um einen unterbrechungsfreien Gasfluss zu gewährleisten. Hier ist eine schrittweise Erklärung:

Ersteinrichtung: Die Zylinder sind in Gruppen (Primär- und Reservezylinder) gruppiert und über Anschlussleitungen mit Rückschlagventilen verbunden, um einen Rückfluss zu verhindern. Der Verteiler ist so konfiguriert, dass er zuerst aus dem Primärzylinder schöpft.
Normalbetrieb: Gas fließt vom Primärspeicher durch Einlassventile, Druckregler (zur Reduzierung des hohen Flaschendrucks auf ein nutzbares Niveau) und den Auslass zum Gerät. Drucksensoren überwachen den Füllstand kontinuierlich.
Unterdruckerkennung: Wenn sich der Primärspeicher entleert, sinkt der Druck. Wenn ein voreingestellter Schwellenwert (z. B. 50–100 psi) erreicht wird, erkennen Sensoren die Änderung und melden dies der Steuereinheit.
Automatische Umschaltung: Das Umschaltventil (elektrisch oder mechanisch) wird aktiviert und leitet den Durchfluss zur Reservebank um. Dies geschieht nahtlos und ohne Unterbrechung.
Alarm und Benachrichtigung: Alarme (akustisch, optisch oder digital) weisen die Bediener darauf hin, die leere Bank auszutauschen. Fortschrittliche Systeme senden SMS- oder E-Mail-Benachrichtigungen.
Zurücksetzen und Fortsetzen: Nach dem Austausch der Zylinder setzen die Bediener das System zurück und vertauschen die Primär- und Reservebezeichnungen. Der Zyklus wiederholt sich.
Sicherheitsintegration: Überdruckventile lassen überschüssigen Druck ab, Filter entfernen Verunreinigungen und Rückschlagventile verhindern eine Vermischung.
Bei manuellen Verteilern überwachen die Bediener die Messgeräte und schalten die Ventile, während halbautomatische Versionen zwar automatisch schalten, aber eine manuelle Rücksetzung erfordern.

Vollautomatische Systeme wickeln alles elektronisch ab.

Arten von Gasumschaltverteilern

Verteiler variieren je nach Automatisierung, Kapazität und Anwendung:

1.Manuelle Umschaltverteiler:

Beschreibung: Basissysteme mit manuellen Ventilen und Manometern.
Merkmale: Niedrige Kosten, einfaches Design.
Anwendungen: Kleine Werkstätten oder Industrien mit geringer Nachfrage.
Vorteile: Günstig, wartungsfreundlich.
Nachteile: Arbeitsintensiv, Ausfallrisiko.
2. Halbautomatische Umschaltverteiler:

Beschreibung: Automatische Umschaltung mit manueller Rückstellung.
Funktionen: Druckschalter, Alarme.
Anwendungen: Mittelgroße Fertigung, Schweißen.
Vorteile: Reduziert die Überwachung, schnelle Reaktion.
Nachteile: Erfordert immer noch Eingriffe.
3. Vollautomatische Umschaltverteiler:

Beschreibung: Vollständige Automatisierung mit elektronischer Steuerung.
Funktionen: Digitalanzeigen, Fernüberwachung.
Anwendungen: Chemieanlagen, Halbleiter.
Vorteile: Kontinuierliche Versorgung, minimaler Fehler.
Nachteile: Höhere Kosten, leistungsabhängig.
4. Hochdruck vs. Niederdruck:

Hochdruck: Für Gase wie Wasserstoff (bis zu 3000 psi).
Niederdruck: Für CO2 oder Luft (bis zu 500 psi).
5. Wandmontage vs. Standgerät:

Wandmontage: Platzsparend für kompakte Einrichtungen.
Standgerät: Für große Zylinderbänke.
Die Auswahl hängt von der Gasart, dem Bedarf und dem Budget ab.

Komponenten eines Gasumschaltverteilers

Ein typischer Industrieverteiler umfasst:

Zylinderköpfe: Verbinden Sie mehrere Zylinder in einer Bank.
Pigtails: Flexible Schläuche mit Rückschlagventilen.
Absperrventile: Zum Austauschen von Zylindern.
Druckmessumformer: Zur Überwachung.
Umschalteinheit: Magnetventil zum Umschalten.
Regler: Halten den Ausgangsdruck aufrecht.
Bedienfeld: Mit Alarmen und Anzeigen.
Sicherheitsventile: Lassen Sie überschüssigen Druck ab.
Filter: Zur Aufrechterhaltung der Reinheit.
Materialien wie Edelstahl sorgen für Korrosionsbeständigkeit.

Anwendungen von Gasumschaltverteilern in industriellen Umgebungen

Verteiler werden verwendet in:

Schweißen und Metallverarbeitung: Für eine kontinuierliche Argon- oder CO2-Versorgung, um Schweißfehler zu vermeiden.
Chemische Verarbeitung: Für Inertgase wie Stickstoff in Reaktoren.
Halbleiter: Für UHP-Gase wie Silan in der Fertigung.
Lebensmittel und Getränke: Für CO2 bei der Karbonisierung.
Pharma: Für sterile Gase in der Produktion.
Hydrogen Energy: Für Hochdruckwasserstoff in Brennstoffzellen.
Labore: Für analytische Gase wie Helium.
Diese Anwendungen demonstrieren die Vielseitigkeit von Verteilern.

Vorteile von Gasumschaltverteilern

Verteiler bieten:

Kontinuierliche Versorgung: Keine Ausfallzeiten während des Flaschenwechsels.
Sicherheit: Reduzieren Sie die Risiken der manuellen Handhabung und verhindern Sie Leckagen.
Effizienz: Prozesse automatisieren, Gasverbrauch optimieren.
Kosteneinsparungen: Minimieren Sie Arbeits- und Gasverschwendung.
Konformität: Erfüllen Sie Sicherheitsstandards.
Skalierbarkeit: Erweiterbar für wachsende Anforderungen.
In industriellen Umgebungen steigern sie die Produktivität.

Sicherheitsmerkmale von Gasumschaltverteilern

Sicherheit ist integraler Bestandteil:

Automatische Umschaltung: Verhindert Stromausfälle.
Überdruckventile: Lassen Sie überschüssigen Druck ab.
Rückschlagventile: Verhindern Rückfluss.
Alarme: Benachrichtigung bei niedrigem Druck.
Filter: Entfernen Verunreinigungen.
Absperrventile: Für eine sichere Wartung.
Diese Funktionen mindern Risiken wie Lecks oder Überdruck.

Installation von Gasumschaltverteilern

Installationsschritte:

Standortauswahl: Belüfteter, sicherer Bereich.
Montage: Befestigung an Wänden oder Böden.
Zylinderanschluss: Verwenden Sie Pigtails mit Rückschlagventilen.
Rohrleitungen: Auslass mit Reglern verbinden.
Elektrische Einrichtung: Für automatische Systeme.
Prüfung: Druck- und Dichtheitsprüfungen.
Eine professionelle Installation gewährleistet die Einhaltung der Vorschriften.

Wartung von Gasumschaltverteilern

Wartungspraktiken:

Täglich: Anzeigen und Alarme prüfen.
Wöchentlich: Pigtails und Ventile prüfen.
Monatlich: Schaltung testen und Filter reinigen.
Jährlich: Sensoren kalibrieren, Drucktest.
Regelmäßige Wartung beugt Ausfällen vor.

Regulatorische Standards für Gasumschaltverteiler

Zu den Standards gehören:

NFPA 55: Für komprimierte Gase, die Überdruckventile und Alarme erfordern.
CGA P-1: Richtlinien zur sicheren Handhabung.
ASME B31.3: Rohrleitungsdesign.
OSHA 1910.101: Sicherheit bei Druckgasen.
ISO 7396: Für medizinische Gase.
Aus Sicherheitsgründen ist die Einhaltung zwingend erforderlich.

Neue Trends bei Gasumschaltverteilern

Zu den Trends zählen:

IoT-Integration: Fernüberwachung.
Hochreine Designs: Für Halbleiter.
Nachhaltigkeit: Umweltfreundliche Materialien.
Automatisierungsverbesserungen: KI für vorausschauende Wartung.
Modulare Systeme: Einfache Erweiterung.
Diese Trends treiben Innovationen voran.

Praktische Tipps zur Auswahl eines Gasumschaltverteilers

Tipps:

Gasbedarf ermitteln: Durchfluss und Druck berechnen.
Automatisierung: Vollautomatisch für hohe Anforderungen.
Material: Edelstahl für korrosive Gase.
Lieferant: Seriös wie Swagelok.
Budget: Berücksichtigen Sie die Gesamtbetriebskosten.
Case Studies

Chemiewerk (USA): Automatischer Verteiler reduzierte Ausfallzeiten um 90 %.
Produktionsstätte (Deutschland): Halbautomatisches System verbessert die Sicherheit.
Solaranlage (Indien): Verteiler gewährleistet kontinuierliche Gasversorgung.

Einstufiger Regler für ultrahochreine Halbleiter
Fazit

Gasumschaltverteiler sind für industrielle Anwendungen unverzichtbar, da sie eine kontinuierliche Gasversorgung gewährleisten und gleichzeitig die Sicherheit gewährleisten. Von automatischen Umschalt- und Überdruckventilen bis hin zu Alarmen und Filtern – ihre Sicherheitsfunktionen minimieren Risiken und erhöhen die Zuverlässigkeit. Die ordnungsgemäße Installation, Wartung und Einhaltung von Standards wie NFPA und CGA sind entscheidend. Mit der Weiterentwicklung von Trends wie IoT und Nachhaltigkeit werden Verteiler noch effizienter. Durch die Auswahl des richtigen Verteilers basierend auf Gasart, Bedarf und Budget können Industrien ihre Abläufe optimieren. Investieren Sie in einen hochwertigen Gasumschaltverteiler, um Ihre Prozesse zu sichern und eine reibungslose Leistung zu gewährleisten.
