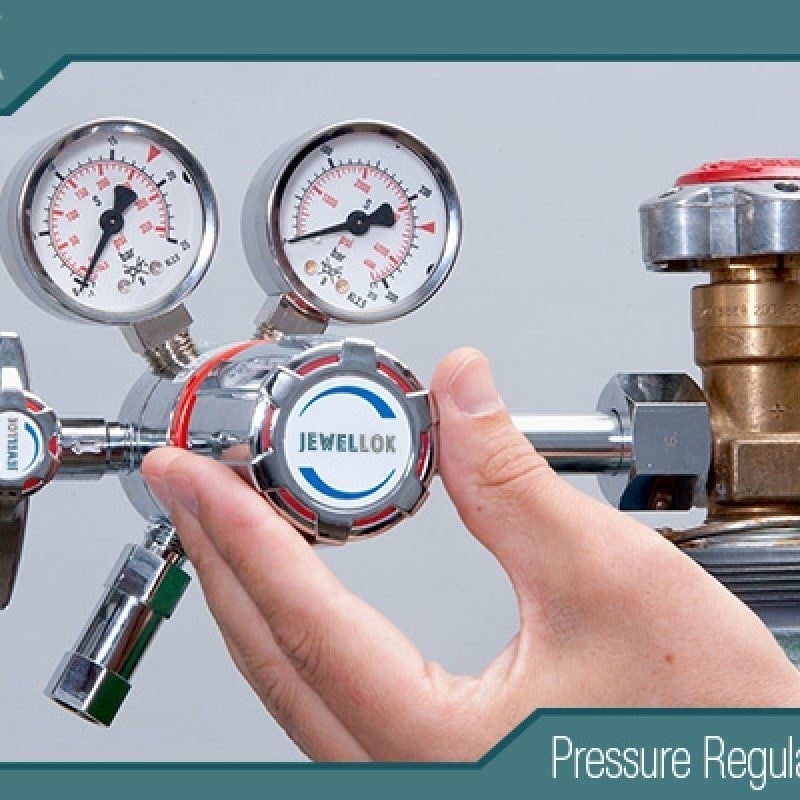

Sicherheitsmerkmale von Gasumschaltverteilern: Gewährleistung der Betriebssicherheit

Gasumschaltanlagen sind eine kritische Infrastruktur in Industrien und Einrichtungen, die auf eine kontinuierliche Versorgung mit Druckgasen angewiesen sind, wie beispielsweise Krankenhäuser, Labore, Produktionsanlagen, chemische Verarbeitungsanlagen und Schweißbetriebe. Diese Systeme schalten automatisch zwischen Gasflaschengruppen um, sobald eine leer ist, und gewährleisten so einen unterbrechungsfreien Gasfluss ohne manuelle Eingriffe. Der eigentliche Wert einer Gasumschaltanlage liegt jedoch in ihren Sicherheitsfunktionen, die Unfälle, Leckagen, Überdruck und Kontamination verhindern sollen. Sicherheit hat höchste Priorität, da Gase wie Sauerstoff, Wasserstoff oder Chlor entzündlich, giftig oder lebensnotwendig sein können und jede Störung katastrophale Folgen wie Explosionen, Erstickung oder medizinische Notfälle nach sich ziehen kann. Dieser 2000 Wörter umfassende Artikel untersucht die wichtigsten Sicherheitsmerkmale von Gasumschaltanlagen, erläutert deren Funktionsweise, Bedeutung und Beitrag zur Systemzuverlässigkeit. Darüber hinaus werden regulatorische Normen, bewährte Verfahren für die Wartung, praktische Anwendungen und neue Trends im Bereich der Sicherheitstechnik behandelt. Durch das Verständnis dieser Eigenschaften können Anlagenmanager, Ingenieure und Sicherheitsbeauftragte fundierte Entscheidungen bei der Auswahl, Installation und dem Betrieb von Verteilern treffen, um Personal, Ausrüstung und die Umwelt zu schützen.

Gasumschaltverteiler verstehen

Bevor wir uns mit den Sicherheitsfunktionen befassen, ist es wichtig, die Grundlagen von Gasumschaltverteilern zu verstehen. Ein Gasumschaltverteiler ist ein zentrales System, das mehrere Gasflaschen (normalerweise in Primär- und Reservebänke gruppiert) mit einer einzigen Ausgangsleitung verbindet. Er überwacht den Druck und schaltet automatisch von der Primär- auf die Reservebank um, wenn die Primärbank leer ist, und gewährleistet so eine kontinuierliche Gasversorgung. Verteiler können manuell, halbautomatisch oder vollautomatisch sein, wobei letztere in Umgebungen mit hohem Sicherheitsrisiko wie Krankenhäusern am häufigsten eingesetzt werden. In Krankenhäusern beispielsweise gewährleisten Verteiler eine stetige Versorgung mit medizinischen Gasen wie Sauerstoff, der für die Patientenversorgung in Operationssälen, Intensivstationen und bei der Atemtherapie unerlässlich ist. Gemäß der Norm NFPA 99 müssen medizinische Gassysteme Sicherheitsfunktionen enthalten, um Ausfälle zu vermeiden. Sicherheitsfunktionen sind keine optionalen Zusatzfunktionen, sondern integraler Bestandteil des Designs und beugen Risiken wie Druckaufbau, Gaslecks, Kontamination und Versorgungsunterbrechungen vor. Wichtige Sicherheitsmerkmale von Gasumschaltverteilern: Gasumschaltverteiler verfügen über mehrere Sicherheitsfunktionen, um die mit Hochdruckgasen verbundenen Risiken zu minimieren. Diese Funktionen dienen der Unfallverhütung, der Gewährleistung der Compliance und der Aufrechterhaltung der Betriebsintegrität. Sehen wir uns die wichtigsten im Detail an.

Automatischer Umschaltmechanismus
Das zentrale Sicherheitsmerkmal moderner Manifolds ist die automatische Umschaltfunktion. Sie erkennt einen Unterdruck im aktiven Flaschenspeicher und schaltet nahtlos auf den Reservespeicher um. Dadurch werden plötzliche Unterbrechungen der Gasversorgung verhindert, die in Krankenhäusern (z. B. bei Operationen oder Beatmung) lebensbedrohlich sein können.

Funktionsweise: Drucksensoren oder -wandler überwachen den Zylinderdruck. Wenn dieser unter einen voreingestellten Schwellenwert (z. B. 50–100 psi) fällt, aktiviert das System ein Magnetventil oder ein mechanisches Ventil, um die Zylinderbänke umzuschalten.
Bedeutung: Eliminiert menschliche Fehler beim manuellen Schalten und gewährleistet eine kontinuierliche Versorgung. In halbautomatischen Systemen schaltet es automatisch, erfordert aber eine manuelle Rückstellung, während vollautomatische Versionen alles übernehmen.
Beispiel: Der Verteiler von Pattons Medical verwendet eine kuppelbelastete Technologie für ausfallsicheres Schalten und ist frei von Fluorpolymeren für zusätzliche Sicherheit in Hochdruckszenarien.
Experteneinblick: Diese Funktion entspricht NFPA 99, die eine automatische Umschaltung für medizinische Gassysteme vorschreibt, um Versorgungsausfälle zu vermeiden.

Druckbegrenzungsventile
Überdruckventile (PRVs) sind Sicherheitsvorrichtungen, die automatisch überschüssigen Druck ablassen, um einen Überdruck zu verhindern, der zum Bersten oder Lecken der Flasche führen könnte.

Funktionsweise: Wenn der Druck einen festgelegten Grenzwert überschreitet (z. B. das 1.5-fache des Betriebsdrucks), öffnet sich das Ventil, um das Gas sicher abzulassen, und schließt sich wieder, wenn sich der Druck normalisiert.
Bedeutung: Schützt vor Druckspitzen durch Temperaturänderungen oder Reglerausfälle, entscheidend für brennbare Gase wie Wasserstoff oder Sauerstoff, die sich unter Druck entzünden können.
Beispiel: Die NFPA-konformen Verteiler von Amico verfügen über integrierte PRVs an den Verteilerköpfen, um das System zu schützen.
Expertenmeinung: PRVs sind nach Standards wie NFPA 55 für Druckgase vorgeschrieben und stellen sicher, dass die Entlüftung an sichere Orte erfolgt, um eine gefährliche Ansammlung zu vermeiden.

Rückschlagventile
Rückschlagventile verhindern den Rückfluss von Gas von einer Zylinderreihe zur anderen oder vom Auslass zum Einlass und vermeiden so Verunreinigungen oder Druckungleichgewichte.

Funktionsweise: Ein Einwegmechanismus (z. B. Kugel oder Klappe) ermöglicht den Durchfluss in eine Richtung, verschließt jedoch den Rückfluss.
Bedeutung: Verhindert die Vermischung inkompatibler Gase (z. B. Sauerstoff und Acetylen) oder eine umgekehrte Kontamination und verringert so das Explosions- oder Korrosionsrisiko.
Beispiel: Die Verteiler von Genstar Technologies enthalten Rückschlagventile in den Pigtails, um einen sicheren Zylinderaustausch zu gewährleisten.
Expertenmeinung: Rückschlagventile sind für die Einhaltung der CGA-Standards von entscheidender Bedeutung, bei denen die Verhinderung eines Rückflusses in hochreinen Systemen im Vordergrund steht.

Akustische und visuelle Alarme
Alarme benachrichtigen die Bediener über niedrigen Druck, Umschaltereignisse oder Systemfehler und ermöglichen so ein rechtzeitiges Eingreifen.

Funktionsweise: Druckschalter lösen Alarme (Summer, Lichter oder digitale Warnungen) aus, wenn Schwellenwerte erreicht werden.
Bedeutung: In Krankenhäusern verhindern Alarme Gasmangel während der Intensivpflege und können so Leben retten. Sie signalisieren außerdem Wartungsbedarf und reduzieren so Ausfallzeiten.
Beispiel: Die halbautomatischen Verteiler von Middlesex Gases verfügen über laute Alarme für die Umschaltung, wie in den Suchergebnissen vermerkt.
Experteneinblick: NFPA 99 erfordert Alarme für medizinische Gassysteme mit Fernüberwachung für rund um die Uhr geöffnete Einrichtungen.

Spülsysteme
Spülsysteme entfernen beim Flaschenwechsel Luft, Feuchtigkeit oder Restgase aus den Leitungen und verhindern so eine Kontamination.

Funktionsweise: Entlüftungsventile oder Spülanschlüsse ermöglichen das Spülen mit Inertgas vor dem Anschließen neuer Zylinder.
Bedeutung: Unverzichtbar für hochreine Gase (z. B. medizinischen Sauerstoff), bei denen Feuchtigkeit zu Korrosion oder Verunreinigungen führen kann, was zu Sicherheitsrisiken führt.
Beispiel: Die Verteiler von Pattons Medical verfügen über HP-Entlüftungsventile zum Spülen, die saubere Leitungen gewährleisten.
Expertenmeinung: Die Spülfunktionen entsprechen CGA G-4.1 für Sauerstoffsysteme und minimieren so das Brandrisiko durch Verunreinigungen.

Sicherheitsventile und Berstscheiben
Diese Geräte schützen vor extremem Überdruck, indem sie bei vorgegebenen Werten entlüften oder platzen.

Funktionsweise: Überdruckventile öffnen sich, um Druck abzulassen, während Berstscheiben als letztes Mittel platzen.
Bedeutung: Verhindert Explosionen in Hochdrucksystemen, insbesondere bei Druckgasen.
Beispiel: Luftgasverteiler sind gemäß Industriestandard mit Sicherheitsventilen ausgestattet.
Experteneinblick: OSHA und NFPA schreiben diese für Druckgassysteme vor, um Überdruckrisiken zu mindern.

Absperrventile
Absperrventile ermöglichen das Absperren einzelner Zylinder zum Austausch, ohne das System zu beeinträchtigen.

Funktionsweise: Manuelle oder automatische Ventile unterbrechen den Durchfluss aus leeren Zylindern.
Bedeutung: Ermöglicht einen sicheren Flaschenwechsel bei gleichzeitiger Aufrechterhaltung der Versorgung und reduziert so das Expositionsrisiko.
Beispiel: CK-Versorgungsverteiler enthalten Absperrventile für jeden Zylinder.
Experteneinblick: Diese Funktion entspricht NFPA 55 und gewährleistet eine sichere Handhabung während der Wartung.

Filter und Partikelfallen
Filter entfernen Verunreinigungen wie Staub oder Feuchtigkeit aus Gasleitungen.

Funktionsweise: Sintermetall- oder Membranfilter fangen Partikel ein.
Bedeutung: Verhindert Verunreinigungen in hochreinen Systemen und reduziert so Geräteausfälle oder Gesundheitsrisiken in Krankenhäusern.
Beispiel: Die Verteiler von Jewell Instruments enthalten Filter für Spezialgase.
Experteneinblick: SEMI-Standards erfordern eine Filtration in UHP-Systemen, um die Gasreinheit aufrechtzuerhalten.

Zusammengenommen machen diese Eigenschaften die Gasumschaltverteiler sicher und zuverlässig.

Bedeutung von Sicherheitsfunktionen in Gasumschaltverteilern

Sicherheitsfunktionen sind nicht nur Zusatzfunktionen – sie sind von grundlegender Bedeutung, um Unfälle zu vermeiden und die Einhaltung von Vorschriften zu gewährleisten. In Krankenhäusern beispielsweise kann ein Ausfall des Verteilers die Sauerstoffzufuhr zu Beatmungsgeräten unterbrechen und Patienten gefährden. In industriellen Umgebungen können Lecks brennbarer Gase Explosionen verursachen. Funktionen wie automatische Umschalt- und Alarmfunktionen minimieren menschliche Fehler, während Überdruckventile und Rückschlagventile physische Risiken mindern. Insgesamt schützen sie Leben, Eigentum und die Umwelt.

Regulatorische Standards für Sicherheitsfunktionen

Sicherheitsmerkmale in Gasumschaltverteilern sind durch verschiedene Normen vorgeschrieben:

NFPA 99 (USA): Erfordert automatische Umschalt-, Alarm- und Überdruckventile für medizinische Gassysteme.
HTM 02-01 (UK): Spezifiziert Spülsysteme, Absperrventile und Alarme für Krankenhäuser.
ISO 7396: Internationaler Standard für medizinische Gasleitungen mit Schwerpunkt auf Sicherheits- und Rückschlagventilen.
CGA P-1: Richtlinien für den sicheren Umgang mit Gasen, einschließlich Berstscheiben und Filter.
OSHA 1910.101: Gewährleistet sichere Lagerung und Handhabung und schreibt Belüftung und Kennzeichnung vor.
ASME B31.3: Bestimmt Prozessrohrleitungen und erfordert Druckprüfungen und Überdruckventile.
Durch die Konformität wird sichergestellt, dass Verteiler die Sicherheitsgrenzwerte einhalten, und zwar mit Zertifizierungen von Stellen wie UL oder CE.

Installation und Sicherheitsintegration

Eine ordnungsgemäße Installation integriert Sicherheitsfunktionen:

Standort: Belüftete, sichere Räume mit Gaserkennung.
Rohrleitungen: Edelstahl mit Rückschlagventilen.
Alarme: Mit der zentralen Überwachung verbunden.
Prüfung: Leck- und Druckprüfungen gemäß NFPA.
Durch eine professionelle Installation wird sichergestellt, dass alle Sicherheitsfunktionen ordnungsgemäß funktionieren.

Wartung für die Sicherheit

Durch die Wartung bleiben die Sicherheitsfunktionen erhalten:

Tägliche Kontrollen: Überwachen Sie Druck und Alarme.
Monatlich: Ventile und Filter prüfen.
Jährlich: Sensoren kalibrieren, Überdruckventile testen.
Handhabung der Zylinder: Befolgen Sie die CGA-Richtlinien, um Schäden zu vermeiden.
Regelmäßige Wartung verhindert Ausfälle und stellt die Einhaltung der Vorschriften sicher.

Fallstudien: Sicherheitsfunktionen in Aktion

Krankenhaus in den USA: Ein vollautomatischer Verteiler mit Alarmen und Überdruckventilen verhinderte einen Sauerstoffmangel bei Flaschenentleerung und rettete so Leben gemäß NFPA 99.
Chemiewerk in Deutschland: Rückschlagventile und Spülsysteme verhinderten Verunreinigungen durch Rückfluss und verhinderten so eine Explosion.
Labor in Großbritannien: Überdruckventile und Filter gewährleisteten den sicheren Umgang mit korrosiven Gasen gemäß HTM 02-01.
Diese Beispiele zeigen, wie Sicherheitsfunktionen Katastrophen verhindern.

Neue Trends bei Sicherheitsfunktionen

Die vielfältige Branche entwickelt Innovationen im Bereich Sicherheit:

IoT-fähige Alarme: Fernwarnungen über Apps.
KI-Predictive Maintenance: Sensoren sagen Ausfälle voraus.
Umweltfreundliche Materialien: Fluorpolymerfreie Designs für Sicherheit und Nachhaltigkeit.
Verbesserte Spülsysteme: Automatische Spülung für UHP-Gase.
Integrierte Gaserkennung: Eingebaute Sensoren für Lecks.
Diese Trends machen Verteiler sicherer und intelligenter.

Praktische Tipps zur Auswahl von Verteilern mit optimalen Sicherheitsfunktionen

Risiken einschätzen: Identifizieren Sie Gasgefahren, um Funktionen zu priorisieren (z. B. Überdruckventile für hohen Druck).
Automatisierungsgrad: Vollautomatisch für Krankenhäuser.
Material: Edelstahl für korrosive Gase.
Lieferant: Wählen Sie renommierte Marken wie Pattons Medical oder Middlesex Gases.
Budget: Bringen Sie Funktionen und Gesamtbetriebskosten ins Gleichgewicht.
Lassen Sie sich von Experten zu maßgeschneiderten Lösungen beraten.

Fazit

Sicherheitsfunktionen sind die Grundlage von Gasumschaltverteilern. Sie gewährleisten eine zuverlässige, unterbrechungsfreie Gasversorgung und minimieren gleichzeitig Risiken wie Leckagen, Überdruck und Kontamination. Von automatischen Umschalt- und Überdruckventilen bis hin zu Alarm- und Spülsystemen schützen diese Funktionen Leben und Geräte in kritischen Umgebungen wie Krankenhäusern. Die Einhaltung von Normen wie NFPA 99 und OSHA ist unerlässlich, und die Wartung gewährleistet langfristige Sicherheit. Mit fortschreitenden Trends wie IoT und KI werden Verteiler noch sicherer. Durch das Verständnis und die Priorisierung von Sicherheitsfunktionen können Einrichtungen Verteiler auswählen, die die Betriebszuverlässigkeit und Konformität verbessern. Investieren Sie noch heute in einen Verteiler mit robusten Sicherheitsfunktionen, um Ihren Betrieb von morgen zu sichern.
