Einführung

In industriellen und wissenschaftlichen Anwendungen ist die präzise Steuerung von Gasfluss und -druck von entscheidender Bedeutung. Spezialgasregler spielen hierbei eine führende Rolle und gewährleisten die sichere und genaue Zufuhr hochreiner Gase für verschiedene Prozesse. Diese Geräte sind für Gase mit außergewöhnlich hohen Reinheitsanforderungen (oft über 99.999 %) ausgelegt und spielen eine zentrale Rolle in Branchen wie der Halbleiterfertigung, der Pharmaindustrie und der analytischen Chemie. Im Gegensatz zu Standardgasreglern für gängige Anwendungen wie Schweißen oder Klimatechnik verfügen Spezialgasregler über fortschrittliche Funktionen, die Verunreinigungen verhindern, die Stabilität gewährleisten und auch korrosive oder reaktive Gase verarbeiten können.

Die Entwicklung von Spezialgasreglern wurde durch die steigenden Anforderungen an Präzision in modernen Industrien vorangetrieben. Mit zunehmender Komplexität der Prozesse steigt der Bedarf an Reglern, die Gase bei extrem niedrigem Druck oder in kleinsten Mengen liefern können. Dieser Artikel befasst sich eingehend mit den technischen Aspekten von Spezialgasreglern und untersucht deren Aufbau, Funktionalität, Typen, Anwendungen und bewährte Verfahren für Auswahl und Wartung. Durch das Verständnis dieser Komponenten können Ingenieure und Techniker die Systemleistung optimieren, die Sicherheit erhöhen und die Betriebskosten senken.

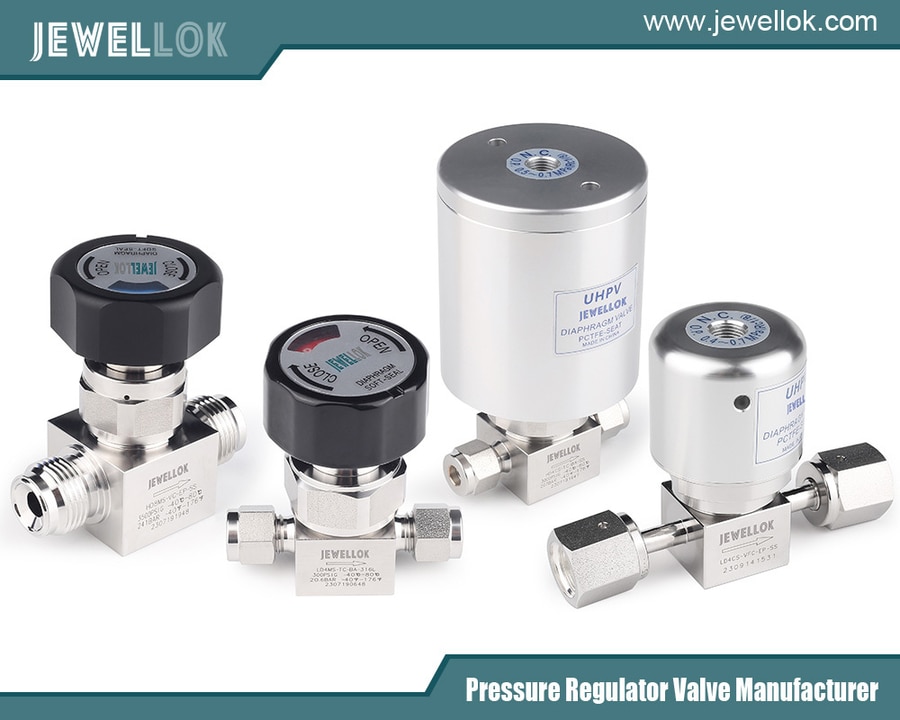

Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)
Spezialgasregler verstehen

Spezialgasregler sind Druckminderer, die speziell für den Umgang mit Spezialgasen entwickelt wurden. Dazu gehören Inertgase wie Helium und Argon, reaktive Gase wie Chlor und Ammoniak sowie hochreine Gase für Kalibrierung und Forschung. Die Hauptfunktion eines Reglers besteht darin, den hohen Druck einer Gasflasche oder Versorgungsleitung auf einen niedrigeren, nutzbaren Druck zu reduzieren und gleichzeitig eine konstante Leistung aufrechtzuerhalten.

Diese Regler bestehen im Wesentlichen aus mehreren Schlüsselkomponenten: dem Eingangsanschluss, dem Druckmindermechanismus (häufig eine Membran oder ein Kolben), dem Ausgangsanschluss, Manometern zur Überwachung des Eingangs- und Ausgangsdrucks sowie Sicherheitsvorrichtungen wie Überdruckventilen. Die Membran, typischerweise aus Materialien wie Edelstahl oder Elastomeren gefertigt, isoliert das Gas von den mechanischen Teilen und verhindert so Verunreinigungen. Bei Spezialanwendungen muss der Regler Toträume minimieren – Bereiche, in denen Gas stagnieren und zu Verunreinigungen führen kann.

Ein besonderes Merkmal ist die Kompatibilität mit hohen Reinheitsstandards. Beispielsweise müssen Regler für Halbleitergase den SEMI-Standards (Semiconductor Equipment and Materials International) entsprechen, um Dichtheit und minimale Partikelbildung zu gewährleisten. Die Innenflächen werden häufig elektropoliert, um eine Glätte zu erreichen, die die Anhaftung von Verunreinigungen reduziert. Die Durchflussraten können je nach Modell von 0.1 Litern pro Minute (LPM) bis zu mehreren hundert LPM reichen.



Arten von Spezialgasreglern

Spezielle Gasregler sind in verschiedenen Ausführungen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden. Zu den gängigsten Typen gehören einstufige, zweistufige und Leitungsregler.

Einstufige Regler reduzieren den Druck in einem Schritt und eignen sich für Anwendungen, bei denen der Eingangsdruck relativ konstant bleibt. Sie sind einfacher und kostengünstiger, können aber bei sinkendem Flaschendruck Ausgangsdruckschwankungen aufweisen. Beispielsweise kann in Laborumgebungen, in denen häufig kurzfristige Anwendungen stattfinden, ein einstufiger Regler für Stickstoff ausreichen.

Zweistufige Regler hingegen bieten höhere Stabilität, indem sie den Druck in zwei aufeinanderfolgenden Schritten reduzieren. Die erste Stufe senkt den Druck auf ein mittleres Niveau, die zweite Stufe optimiert ihn auf den gewünschten Wert. Diese Konstruktion minimiert den „Versorgungsdruckeffekt“, bei dem der Ausgangsdruck mit Änderungen am Eingangsdruck variiert. Sie eignen sich ideal für kritische Anwendungen wie die Gaschromatographie, bei der ein konstanter Druck für genaue Ergebnisse unerlässlich ist.

Leitungsregler werden in Gasverteilungssystemen hinter dem Primärregler installiert. Sie halten den Druck in Rohrleitungen aufrecht und werden häufig in Verteilersystemen zur kontinuierlichen Versorgung eingesetzt. Zu den Spezialvarianten gehören Hochdurchflussregler für die Gasversorgung in großen Mengen und Niederdruckregler für vakuumunterstützte Prozesse.

Darüber hinaus gibt es korrosionsbeständige Regler für den Umgang mit aggressiven Gasen. Diese verfügen über Gehäuse aus chemikalienbeständigen Materialien wie Monel oder Hastelloy. Elektronische Regler integrieren Sensoren und Steuerungen zur automatischen Druckregelung und sind zur Echtzeitüberwachung mit SPS-Systemen verbunden.



Funktionsprinzipien von Spezialgasreglern

Die Funktion eines Spezialgasreglers beruht auf einem Kräftegleichgewicht. Bei einem Membranregler tritt Gas unter hohem Druck in den Einlass ein und drückt gegen eine federbelastete Membran. Die Membran ist mit einem Tellerventil verbunden, das den Durchfluss steuert. Fällt der Ausgangsdruck unter den Sollwert, überwindet die Federkraft den Gasdruck auf der Membran und öffnet das Ventil, um mehr Gas einzulassen. Steigt hingegen der Ausgangsdruck, bewegt sich die Membran und schließt das Ventil.

Mathematisch lässt sich dies durch die folgende Kräftegleichung beschreiben: F_Feder = P_Auslass * A_Membran + F_Reibung, wobei F_Feder die Federkraft, P_Auslass der Auslassdruck und A_Membran die Membranfläche ist. Reibungskräfte werden bei Spezialkonstruktionen durch reibungsarme Materialien minimiert.

Bei Kolbenreglern ersetzt ein Kolben die Membran. Dies ermöglicht höhere Druckwerte, kann aber bei unzureichender Abdichtung auch zu mehr Verunreinigungen führen. Bei hochreinen Modellen sind die Kolben oft teflonbeschichtet.

Die Strömungsdynamik spielt eine entscheidende Rolle. Der Regler muss laminare oder turbulente Strömungsverhältnisse bewältigen, ohne Vibrationen oder Druckspitzen zu verursachen. Der Druckabfall, also der Abfall des Ausgangsdrucks bei zunehmendem Durchfluss, ist ein wichtiges Leistungsmerkmal. Spezialregler zielen auf einen geringen Druckabfall ab, oft weniger als 1 psi pro 100 psi Änderung des Eingangsdrucks.

Zu den Sicherheitsmechanismen gehören Berstscheiben, die bei übermäßigem Druck platzen, und integrierte Filter zum Auffangen von Partikeln. Bei elektronischen Versionen verwenden Rückkopplungsschleifen eine PID-Regelung (Proportional-Integral-Derivative), um die Sollwertgenauigkeit innerhalb von 0.1 % zu halten.



Überlegungen zu Materialien und Konstruktion

Die Materialwahl bei Spezialgasreglern ist entscheidend für Kompatibilität, Langlebigkeit und Reinheit. Edelstahl 316L ist aufgrund seiner Korrosionsbeständigkeit und geringen Ausgasung der Standard für Gehäuse und medienberührende Teile. Für höchste Reinheit werden die Oberflächen passiviert oder elektropoliert, um Ra-Werte unter 10 Mikroinch zu erreichen.

Dichtungen und Membranen variieren je nach Gasart. Für inerte Gase reichen Viton- oder Buna-N-Elastomere aus, für reaktive Gase werden aufgrund ihrer chemischen Inertheit Kalrez- oder Chemraz-Perfluorelastomere verwendet. Metall-Metall-Dichtungen verzichten bei einigen Konstruktionen vollständig auf organische Materialien und reduzieren so das Permeationsrisiko.

Zu den Konstruktionstechniken gehören Orbitalschweißen zur Minimierung von Spalten und Helium-Lecktests zur Überprüfung der Integrität bis zu 10^-9 atm-cc/sec. Regler für kryogene Gase enthalten isolierte Komponenten, um Frostbildung zu verhindern.

In Bezug auf die Standards müssen die Regler den Anschlussspezifikationen der CGA (Compressed Gas Association) entsprechen und die richtige Passform für jedes Gas gewährleisten, um Verwechslungen zu vermeiden. Beispielsweise CGA-580 für Stickstoff und CGA-350 für Wasserstoff.



Anwendungen in verschiedenen Branchen

Spezialgasregler werden in zahlreichen Branchen eingesetzt. In der Halbleiterindustrie regeln sie Dotiergase wie Arsin und Phosphin in CVD-Prozessen (Chemical Vapor Deposition), bei denen selbst kleinste Verunreinigungen die Waferausbeute beeinträchtigen können.

In der Pharmaindustrie verwenden Regulierungsbehörden Gase zur Sterilisation, wie etwa Ethylenoxid, oder zur Inertisierung von Arzneimittelformulierungen, um Oxidation zu verhindern. Analytische Labore nutzen sie als Kalibriergase in der Massenspektrometrie und Chromatographie, um eine Genauigkeit im ppm-Bereich zu gewährleisten.

In der Luft- und Raumfahrtbranche werden sie für Brennstoffzellentests mit Wasserstoff und Sauerstoff eingesetzt, während in der Umweltüberwachung Regler für die Spurengasanalyse in Luftqualitätsstationen eingesetzt werden. In der Lebensmittel- und Getränkeindustrie halten CO2-Regler den Kohlensäuregehalt in Abfüllanlagen konstant.

Zu den neuen Anwendungen zählen Wasserstoffbrennstoffzellen, bei denen Regler Hochdruckspeichertanks verwalten, und Biotechnologie für Zellkulturinkubatoren, die präzise CO2/O2-Gemische erfordern.



Auswahlkriterien für Spezialgasregler

Die Auswahl des richtigen Reglers hängt von mehreren Faktoren ab. Erstens von der Gasverträglichkeit: Stellen Sie sicher, dass die Materialien nicht reagieren oder sich zersetzen. Die Druckanforderungen bestimmen den Typ – hohe Eingangsdrücke begünstigen Kolbenkonstruktionen.

Der Durchfluss muss den Anforderungen der Anwendung entsprechen. Überdimensionierte Regler können zu Instabilität führen. Der Reinheitsgrad beeinflusst die Wahl zwischen elektropolierter und Standardoberfläche.

Aufgrund von Umgebungsbedingungen wie extremen Temperaturen oder Gefahrenbereichen sind für explosionsgeschützte Modelle ATEX- oder FM-Zulassungen erforderlich.

Bei der Budgetplanung sollten die Anschaffungskosten mit der langfristigen Zuverlässigkeit in Einklang gebracht werden. Die Cv-Werte (Durchflusskoeffizient) der Herstellerdatenblätter helfen bei der Leistungsvorhersage.



Wartungs- und Sicherheitspraktiken

Eine ordnungsgemäße Wartung verlängert die Lebensdauer des Reglers und gewährleistet die Sicherheit. Regelmäßige Inspektionen prüfen mit Seifenlösungen oder elektronischen Detektoren auf Lecks. Membranen sollten planmäßig ausgetauscht werden, bei Anwendungen mit hoher Beanspruchung in der Regel alle 1–2 Jahre.

Die Reinigung erfolgt durch Spülen mit Inertgas und unter Vermeidung von Lösungsmitteln, die zu Verunreinigungen führen könnten. Die Lagerung in sauberen, trockenen Umgebungen verhindert Korrosion.

Zu den Sicherheitsprotokollen gehört die Verwendung von Reglern nur für die vorgesehenen Gase, die Installation in belüfteten Bereichen und die Schulung des Personals in der Notabschaltung. Ein Überdruckschutz durch Überdruckventile ist obligatorisch.

Häufige Probleme wie Kriechen (langsamer Druckanstieg) weisen auf einen Membranfehler hin, während Klappern auf eine falsche Dimensionierung hindeutet.



Zukünftige Trends bei Spezialgasreglern

Fortschritte bei der IoT-Integration ermöglichen Fernüberwachung und vorausschauende Wartung. Intelligente Regler mit integrierten Sensoren können über Apps auf Anomalien aufmerksam machen.

Die Materialforschung konzentriert sich auf Nanokomposite für leichtere und stabilere Komponenten. Nachhaltigkeit fördert die Entwicklung recycelbarer Materialien und einen geringeren Energieverbrauch.

Mit dem Wachstum der Wasserstoffwirtschaft entstehen Regler für 700-bar-Systeme, die fortschrittliche Verbundwerkstoffe enthalten.

Die Miniaturisierung tragbarer Analysegeräte und die Integration mit Mikrofluidik für Lab-on-Chip-Geräte stellen hochmoderne Entwicklungen dar.




Anwendung eines Druckreglers für ultrahochreine Gase
Fazit

Spezialgasregler sind für die präzise Gashandhabung in anspruchsvollen Anwendungen unverzichtbar. Ihr ausgeklügeltes Design gewährleistet Reinheit, Stabilität und Sicherheit und unterstützt den technologischen und wissenschaftlichen Fortschritt. Durch die Auswahl, Wartung und Innovation dieser Geräte können Branchen höhere Effizienz und Zuverlässigkeit erreichen. Mit den steigenden Anforderungen entwickeln sich auch diese Regler weiter und spielen weiterhin eine wichtige Rolle in unserer Technologielandschaft.
