Unterschied zwischen (Ventilverteilerfeld) VMP-Gasschrank und (Ventilverteilerkasten) VMB-Gasschrank

Einführung

Im Bereich der industriellen Gashandhabung, insbesondere in Reinstgasumgebungen wie der Halbleiterfertigung, der pharmazeutischen Produktion und der chemischen Verarbeitung, ist die sichere und effiziente Gasverteilung von höchster Bedeutung. Gasschränke spielen dabei eine entscheidende Rolle und gewährleisten eine kontrollierte Gaszufuhr bei gleichzeitiger Minimierung der Risiken im Umgang mit Gefahrstoffen. Unter den verschiedenen Konfigurationen zeichnen sich Gasschränke mit Ventilverteilerpanel (VMP) und Ventilverteilerbox (VMB) als spezialisierte Lösungen für die Gasverteilung aus. Diese Systeme sind so konzipiert, dass sie Gas aus zentralen Quellen wie Tanks oder Flaschenschränken aufnehmen und an verschiedene Verbrauchsstellen wie Produktionsanlagen oder Kammern verteilen.

Die VMP- und VMB-Gasschränke ähneln sich zwar in ihrer Kernfunktion der verteilerbasierten Gasaufspaltung, unterscheiden sich jedoch erheblich in Design, Anwendung, Sicherheitsmerkmalen und Betriebstauglichkeit. Dieser Artikel geht auf diese Unterschiede ein und bietet eine umfassende technische Analyse. Wir untersuchen Architektur, Komponenten, Funktionsprinzipien, Vorteile, Einschränkungen und vergleichende Aspekte der einzelnen Systeme. Das Verständnis dieser Unterschiede ist für Ingenieure, Anlagenmanager und Sicherheitsexperten bei der Auswahl der geeigneten Gasverteilungsanlage für ihren Betrieb unerlässlich. Am Ende dieser Diskussion werden die Leser verstehen, wie diese Systeme zur Prozessintegrität, Einhaltung gesetzlicher Vorschriften und zur Gesamtsystemeffizienz in anspruchsvollen Industrieumgebungen beitragen.

Gasverteilungssysteme in modernen Anlagen verwenden häufig ultrahochreine (UHP) Gase, bei denen selbst kleinste Verunreinigungen die Produktqualität beeinträchtigen können. VMP- und VMB-Schränke tragen diesem Problem durch präzise Kontrollmechanismen Rechnung, unterscheiden sich jedoch in Struktur und Funktion je nach Gasart und Gefährdungsgrad. So können beide beispielsweise mehrere „Sticks“ (einzelne Gasleitungen) verarbeiten, unterscheiden sich jedoch in Gehäusedesign und Belüftungsanforderungen. Dieser Artikel beleuchtet diese Nuancen anhand technischer Spezifikationen und praktischer Überlegungen, um eine ausgewogene Perspektive zu bieten.

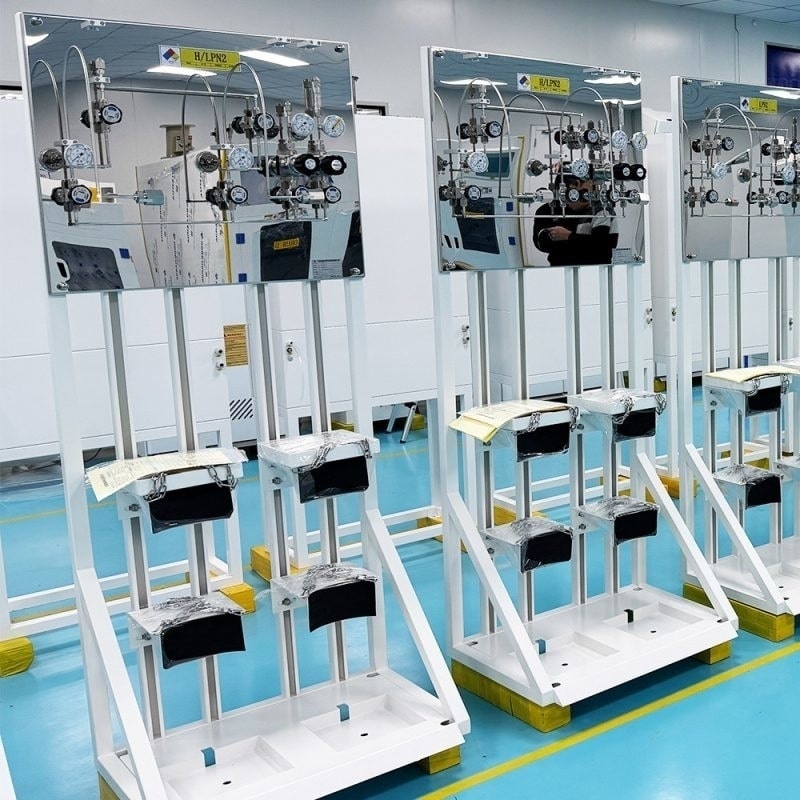

Spezialgas-Umschaltverteilersysteme
Übersicht über den Gasschrank des Valve Manifold Panel (VMP)

Der Gasverteilerkasten mit Ventilverteiler (VMP) ist eine kompakte, offene Bauweise, die primär zur Verteilung von inerten oder ungefährlichen Gasen in kontrollierten Umgebungen eingesetzt wird. Im Gegensatz zu vollständig geschlossenen Systemen besteht der VMP aus einer flachen, auf einer Frontplatte montierten Einheit, in der Ventile, Regler und zugehörige Komponenten linear oder modular angeordnet sind. Diese Bauweise ermöglicht einen einfachen Zugang für Wartung und Überwachung und ist daher ideal für Anwendungen mit begrenztem Platzangebot und minimalen Gasrisiken.

Schlüsselkomponenten und Design

Ein typischer VMP-Gasschrank umfasst mehrere wesentliche Elemente:

– Verteilerbaugruppe: Das Herzstück des VMP ist ein Verteiler, der eine einzelne Gaszufuhrleitung in mehrere Auslässe, sogenannte „Sticks“, aufteilt. Jeder Stick unterstützt eine unabhängige Durchflussregelung, wobei die Kapazität in Standardkonfigurationen zwischen 4 und 8 Sticks liegt. Der Verteiler besteht aus hochreinen Materialien wie Edelstahl 316L, um Korrosion und Verunreinigungen vorzubeugen.

– Ventile und Regler: Pneumatische oder manuelle Ventile (z. B. Membranventile für UHP-Anwendungen) steuern den Gasfluss, während Druckregler einen konstanten Ausgangsdruck aufrechterhalten, der typischerweise von 0 bis 150 psi einstellbar ist. Rückschlagventile und Absperrventile gewährleisten einen unidirektionalen Durchfluss und verhindern einen Rückfluss.

– Instrumentierung: Druckmessgeräte, Messumformer und Durchflussmesser sind zur Echtzeitüberwachung integriert. In automatisierten Varianten ermöglichen speicherprogrammierbare Steuerungen (SPS) oder einfache Relaissysteme einen halbautomatischen Betrieb, beispielsweise bei Spülvorgängen.

– Montage und Integration: Das Panel wird an der Wand montiert oder in ein Rack integriert, oft in einem Reinraum oder einer Werkzeughalle. Es verfügt nicht über ein vollständiges Gehäuse, sondern ist für die Belüftung auf die Umgebung angewiesen. Die Abmessungen sind kompakt, ein Standardpanel misst etwa 30 Zoll in der Breite und ermöglicht so eine nahtlose Integration in bestehende Rohrleitungsnetze.

Betriebsprinzipien

Der VMP arbeitet mit Gas aus einer Primärquelle, beispielsweise einem Gasflaschenschrank oder einem Großbehälter, über einen Einlass. Das Gas gelangt in den Verteiler, wo es auf die Sticks aufgeteilt wird. Jeder Stick kann einzeln isoliert, gespült oder aktiviert werden, um Prozesse wie die Werkzeugkalibrierung oder die Kammerbefüllung zu unterstützen. Bei Inertgasen wie Stickstoff oder Argon legt das System Wert auf Reinheitserhaltung durch elektropolierte Oberflächen und Orbitalschweißen, um die Partikelbildung zu minimieren.

Das Spülen ist ein kritischer Vorgang in VMP-Systemen. Dabei werden typischerweise vakuumunterstützte Zyklen durchgeführt, um Restgase oder Verunreinigungen zu entfernen. Manuelle VMPs erfordern ein Eingreifen des Bedieners, während halbautomatische Modelle Zeitgeber oder Sensoren verwenden, um die Ventilvorgänge zu sequenzieren. Sicherheitsverriegelungen verhindern ein versehentliches Auslösen. Da das System jedoch offen ist, ist es nicht für Gase geeignet, die eine Abgasabsaugung erfordern.

Anwendungen und Vorteile

VMP-Gasschränke sind in Halbleiterfabriken zur Verteilung von Spülgasen, in pharmazeutischen Anlagen zur Schutzgasabdeckung und in Forschungslaboren zur Versorgung analytischer Instrumente weit verbreitet. Zu ihren Vorteilen zählen:

– Kosteneffizienz: Geringere Herstellungskosten durch den Wegfall von Gehäusen und Abgassystemen.

– Einfache Wartung: Offenes Design ermöglicht schnellen Komponentenaustausch ohne Demontage.

– Flexibilität: Modulare Sticks ermöglichen eine einfache Erweiterung oder Neukonfiguration bei sich ändernden Prozessanforderungen.

– Platzeffizienz: Ideal für enge Installationen, bei denen volle Schränke unpraktisch wären.

Es gibt jedoch Einschränkungen: VMPs sind für gefährliche Gase ungeeignet, da sie keine Rückhaltemechanismen gegen Leckagen oder Dämpfe bieten. Gesetzliche Vorschriften, wie beispielsweise die von SEMI (Semiconductor Equipment and Materials International), schreiben ihren Einsatz nur für ungiftige Anwendungen vor.

Übersicht über den Gasschrank der Valve Manifold Box (VMB)

Im Gegensatz dazu ist der Gasschrank mit Ventilverteilerkasten (VMB) ein vollständig geschlossenes, belüftetes System, das für den Umgang mit gefährlichen, giftigen, brennbaren oder korrosiven Gasen entwickelt wurde. Die Bezeichnung „Kasten“ bezieht sich auf seine schrankartige Bauweise, die eine sekundäre Abdichtung bietet und über integrierte Ablufteinrichtungen verfügt, um einen Unterdruck aufrechtzuerhalten. Dieses Gehäuse erhöht die Sicherheit, indem es potenzielle Leckagen auffängt und zu einem Gaswäscher oder einer Absauganlage leitet.

Schlüsselkomponenten und Design

Das VMB baut auf dem Verteilerkonzept auf, umschließt es jedoch in einem robusten Gehäuse:

– Gehäuse: Die Box besteht aus pulverbeschichtetem Stahl oder Edelstahl und ist ca. 30–60 cm breit. Die Zugangstüren sind mit Sicherheitsglasfenstern zur Sichtprüfung ausgestattet. Dichtungen und Dichtungsringe gewährleisten die Luftdichtheit.

– Verteiler und Sticks: Ähnlich wie VMP unterstützt es 4 bis 8 Sticks, aber mit erweiterten Funktionen wie UV-IR-Flammenmeldern oder Giftgassensoren für gefährliche Anwendungen.

– Ventile und Regler: Es kommen hochintegrierte Ventile (z. B. Faltenbalgventile) und Regler zum Einsatz, oft mit pneumatischen Antrieben zur Fernsteuerung. Zusätzliche Rückschlagventile und Überströmventile verhindern unkontrollierte Freisetzungen.

– Belüftungssystem: Ein wesentliches Unterscheidungsmerkmal des VMB ist die Verwendung eines Vakuumgenerators oder Gebläses für die kontinuierliche Absaugung, wodurch Luftströmungsraten von 150 bis 200 Metern pro Minute erreicht werden. Dadurch wird der Unterdruck aufrechterhalten und ein Entweichen von Gas verhindert.

– Steuerungssysteme: Vollautomatische VMBs nutzen moderne SPS mit Touchscreen-Oberfläche und unterstützen Protokolle wie Modbus für die Integration in Gebäudemanagementsysteme. Alarme bei Druckabfall, Leckagen oder Türöffnungen sind Standard.

Betriebsprinzipien

Das Gas gelangt durch einen abgedichteten Einlass in den VMB und wird über den Verteiler an mehrere Auslässe verteilt. Für gefährliche Gase wie Silan oder Ammoniak verfügt das System über automatisierte Spülzyklen mit Inertgas oder Vakuum, um die Leitungen vor Wartungsarbeiten zu evakuieren. Das Abluftsystem entlüftet das Gehäuse kontinuierlich und leitet die Abwässer zu den Behandlungseinheiten. Zu den Sicherheitsfunktionen gehören Not-Aus-Tasten (EMO) und Verriegelungen, die den Betrieb bei einem Belüftungsausfall stoppen.

Im Betrieb gewährleistet das VMB die Einhaltung von Vorschriften wie NFPA 55 (Compressed Gases and Cryogenic Fluids Code), die abgesaugte Gehäuse für pyrophore oder giftige Gase vorschreiben. Das Unterdruckdesign minimiert das Expositionsrisiko und eignet sich daher für Umgebungen mit hohem Risiko.

Anwendungen und Vorteile

VMBs sind unverzichtbar in Halbleiterprozessen mit Dotiergasen, bei der LCD-Herstellung mit korrosiven Ätzmitteln und bei der Solarpanelproduktion mit brennbaren Vorläufern. Zu den Vorteilen gehören:

– Verbesserte Sicherheit: Gehäuse und Auspuff mindern Gefahren und verringern das Unfallpotenzial.

– Einhaltung gesetzlicher Vorschriften: Erfüllt strenge Standards für den Umgang mit gefährlichen Gasen.

– Vielseitigkeit: Behandelt ein breiteres Spektrum an Gasen, einschließlich Gemischen.

– Zuverlässigkeit: Automatisierte Kontrollen minimieren menschliche Fehler und gewährleisten eine konsistente Lieferung.

Zu den Nachteilen zählen höhere Kosten aufgrund von Gehäuse und Belüftung, ein größerer Platzbedarf und eine komplexere Wartung, die eine spezielle Schulung erfordert.

Hauptunterschiede zwischen VMP- und VMB-Gasschränken

Obwohl sowohl VMP- als auch VMB-Systeme der Gasverteilung dienen, liegen die Unterschiede in der Designphilosophie, den Sicherheitsanforderungen und den Betriebskontexten. Nachfolgend finden Sie einen detaillierten Vergleich:

Design und Struktur

– Gehäuse: Der offensichtlichste Unterschied ist struktureller Natur. VMP ist eine offene Platte, die die Komponenten der Umgebung aussetzt, während VMB eine geschlossene Box ist, die für die Eindämmung sorgt. Dies wirkt sich auf die Installation aus: VMPs sind leichter (ca. 50–100 kg) und einfacher zu montieren, während VMBs (200–400 kg) stabile Halterungen und Kanalanschlüsse benötigen.

– Abmessungen und Konfiguration: VMPs sind schlanker, oft 2 bis 4 cm tief und eignen sich für die Wandmontage. VMBs sind tiefer (12 bis 24 cm), um Platz für Abluftkanäle und interne Leitungen zu bieten.

Sicherheitsvorrichtungen

– Umgang mit Gefahren: VMPs sind auf Inertgase (z. B. Helium, sauerstofffreier Stickstoff) beschränkt und verfügen nicht über Mechanismen zur Rauchabsaugung. VMBs eignen sich hervorragend für den Umgang mit gefährlichen Gasen und verfügen über Abgase, Sensoren (z. B. zur Erkennung von H2S oder Cl2) und Flammensperren.

– Belüftung: In VMPs nicht vorhanden, in VMBs vorgeschrieben. Der VMB-Luftstrom gewährleistet die Einhaltung der OSHA-Expositionsgrenzwerte und verhindert die Bildung giftiger Dämpfe.

– Verriegelungen und Alarme: Beide verfügen über grundlegende Verriegelungen, VMBs bieten jedoch erweiterte Funktionen, wie etwa eine automatische Abschaltung bei Leckerkennung, die in die Brandbekämpfung im Gebäude integriert ist.

Betriebs- und Kontrollaspekte

– Automatisierungsstufen: VMPs sind oft manuell oder halbautomatisch und basieren auf der Überwachung durch den Bediener. VMBs unterstützen die Vollautomatisierung mit Software zur Fernüberwachung und Datenprotokollierung.

– Spülfunktionen: Beide bieten eine Spülfunktion, VMBs verfügen jedoch über vakuumunterstützte Entlüftungsöffnungen für eine gründliche Evakuierung, die bei korrosiven Gasen entscheidend ist.

– Durchfluss- und Druckmanagement: Ähnliche Kapazitäten (bis zu 500 slpm pro Stick), aber VMBs bewältigen aufgrund ihrer robusten Konstruktion höhere Drücke (bis zu 3000 psi Einlass).

Anwendungen und Eignung

– Gasarten: VMP für nicht reaktiv (Gruppe A gemäß SEMI-Standards); VMB für reaktiv/toxisch (Gruppen BD).

– Branchen: VMP in Laboren mit geringem Risiko; VMB in Großserienfabriken mit hoher Gasvielfalt.

– Kosten und Wartung: VMPs sind in der Anschaffung 20–50 % günstiger und erfordern einen einfacheren Wartungsaufwand. VMBs erfordern regelmäßige Abluftfilterwechsel und Kalibrierung, was die Betriebskosten erhöht.

Leistungskennzahlen:

Um Unterschiede zu quantifizieren, betrachten Sie eine Tabelle, in der die wichtigsten Parameter verglichen werden:
Parameter
VMP-Gasschrank
VMB-Gasschrank
Gehäusetyp
Panel öffnen
Versiegelte Box mit Auspuff
Geeignete Gase
Inert (N2, Ar, He)
Gefährlich (SiH4, NH3, HF)
Lüftung
Keine Präsentation
150-200 LFM Unterdruck
Automation
Manuell/Halbautomatisch
Halbautomatisch/Vollautomatisch
Typische Stickanzahl
4-8
4-8
Kostenspanne (USD)
5,000-15,000
10,000-30,000
Stellfläche (Zoll)
30W x 40H x 4T
30W x 40H x 18T
Sicherheitseinhaltung
Basic (SEMI S2)
Fortgeschritten (NFPA 55, SEMI S6)
Diese Tabelle zeigt, wie VMBs Sicherheit auf Kosten der Komplexität priorisieren, während VMPs Wert auf

Fallstudien und praktische Überlegungen

In einer Halbleiterfabrik, die ihre Ätzprozesse modernisierte, entschied man sich für eine VMB zur Verteilung des HF-Gases, da dieses korrosiv ist und so mögliche Leckagen verhindert, die die Luftqualität im Reinraum beeinträchtigen. Ein Forschungslabor hingegen entschied sich für eine VMP zur Argonversorgung für die Spektroskopie, da die niedrigen Kosten und die einfache Integration des VMP von Vorteil waren.

Bei der Wahl zwischen VMP und VMB müssen Faktoren wie Gasgefahrenklassifizierung, Anlagenlayout, Budget und Skalierbarkeit abgewogen werden. Für optimierte Konfigurationen entstehen Hybridsysteme, bei denen VMPs aus VMB-geschützten Quellen gespeist werden.

Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)
Fazit

Die Gasschränke Valve Manifold Panel (VMP) und Valve Manifold Box (VMB) stellen maßgeschneiderte Lösungen in der Gasverteilungstechnik dar. VMP bietet optimierte Effizienz für inerte Anwendungen und VMB robuste Sicherheit für gefährliche Anwendungen. Die Unterschiede in Gehäuse, Belüftung und Steuerungskomplexität unterstreichen die Notwendigkeit kontextspezifischer Entscheidungen. Im Zuge der zunehmenden Automatisierung und Nachhaltigkeit in der Industrie werden diese Systeme weiterhin eine wichtige Rolle spielen und eine präzise und sichere Gasversorgung gewährleisten. Ingenieure müssen standortspezifische Risiken und Anforderungen bewerten, um die Stärken jedes einzelnen Systems zu nutzen und so die Betriebssicherheit und Konformität in anspruchsvollen Umgebungen zu verbessern.
