UHP-Neon-Druckregler – Entwickelt für die Integrität von Edel- und Spezialgasen

In der hochentwickelten Welt der Spitzentechnologie und Forschung sind die verwendeten Gase oft ebenso wichtig wie die Maschinen, die sie enthalten. Neon nimmt dabei eine einzigartige und zunehmend wichtige Stellung ein. Einst vor allem für leuchtende Leuchtreklamen bekannt, ist hochreines Neon (UHP-Neon) heute ein unverzichtbarer Bestandteil von Lasern in der Halbleiterlithografie, von Plasmadisplays in der High-End-Elektronik und der Grundlagenforschung in der Physik. Doch genau die Eigenschaften, die Neon und seine Edelgasverwandten (Argon, Krypton, Xenon) sowie andere Spezialgase (z. B. Helium, Silan) so wertvoll machen – chemische Inertheit, spezifische spektrale Eigenschaften und hohe Ionisationspotentiale –, stellen auch eine extrem hohe Herausforderung für ihre Handhabung dar. Das Herzstück jedes sicheren und effektiven Gasversorgungssystems für diese Anwendungen bildet eine entscheidende, aber oft übersehene Komponente: der Druckregler für hochreines Neon . Speziell für Edelgase und Spezialgase entwickelt, ist dieses Gerät weit mehr als nur ein Ventil; es ist ein präzise konstruierter Garant für Reinheit, Stabilität und Sicherheit.

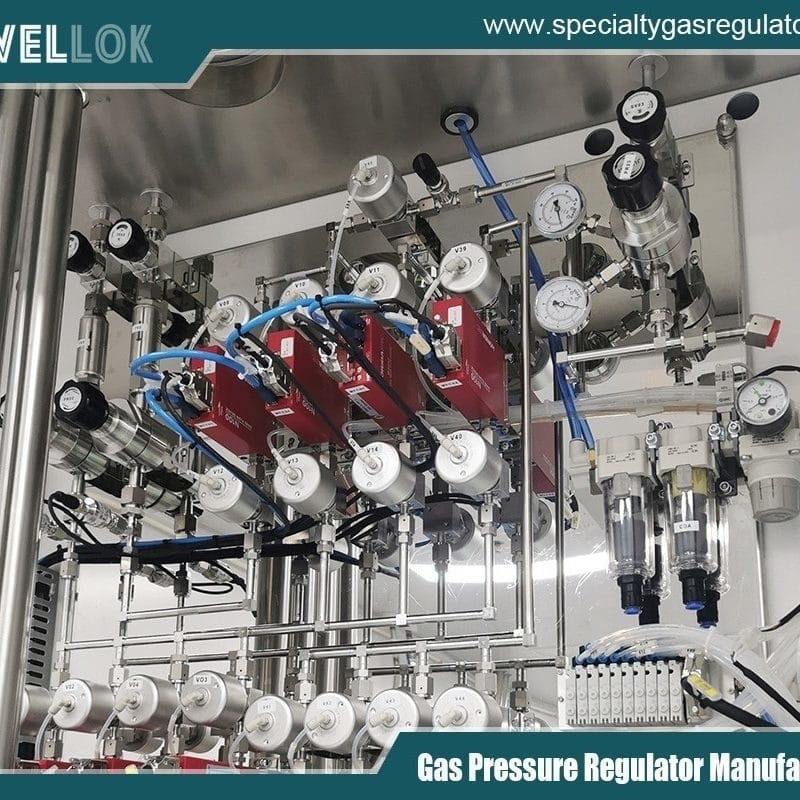

Gasdruckregler aus Edelstahl UHP 316l
Die besonderen Anforderungen an Neon und Edelgase

Um die spezielle Konstruktion dieser Regler zu würdigen, muss man zunächst die Herausforderungen verstehen, die von den Gasen selbst ausgehen.

Anforderungen an ultrahohe Reinheit: In der Halbleiterfertigung, insbesondere in der tiefen Ultraviolett-Lithografie (DUV), mit der die neuesten Mikrochips strukturiert werden, wird Neon in Excimerlasern (z. B. ArF-Lasern) eingesetzt. Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) können Laserenergie absorbieren, die Ausgangsleistung reduzieren, instabile Strahlen erzeugen und Ablagerungen auf teuren optischen Komponenten verursachen. Schon das Eindringen von Feuchtigkeit oder Kohlenwasserstoffen kann eine Lithografieanlage im Wert von mehreren Millionen Dollar unbrauchbar machen. Die Regulierungsbehörde muss daher nicht nur die Reinheit gewährleisten, sondern auch aktiv vor Rückdiffusion und interner Ausgasung schützen.
Chemische Inertheit – Ein zweischneidiges Schwert: Edelgase reagieren mit den meisten Materialien nicht. Dies verhindert zwar Korrosion, bedeutet aber auch, dass sie im Gassystem keine Selbstreinigungs- oder Passivierungseffekte aufweisen. Jegliche eingebrachte Verunreinigung bleibt aktiv. Darüber hinaus erschwert ihre Inertheit die Lecksuche mit herkömmlichen chemischen Methoden, wodurch die hermetische Dichtheit und die einwandfreie Funktion des Reglers von entscheidender Bedeutung sind.
Präzision und Stabilität: Anwendungen wie Kalibriergasgemische für die Umweltüberwachung oder analytische Standards erfordern neben Reinheit auch eine äußerst präzise Druckregelung. Schwankungen des Lieferdrucks führen direkt zu Ungenauigkeiten in der Gaszusammensetzung oder im Ansprechverhalten der Messgeräte. Der Regler muss daher einen absolut konstanten Ausgangsdruck gewährleisten, selbst bei sinkendem Eingangsdruck aus der Gasflasche.
Sicherheitsaspekte: Neon selbst ist zwar ungiftig und weitgehend inert, viele Spezialgase, die in ähnlichen Hochdrucksystemen verwendet werden, sind es jedoch nicht (z. B. pyrophores Silan, giftiges Arsin, erstickendes Argon). Die Prinzipien der Eindämmung und Reinheit sind zwar identisch, die Sicherheit hat jedoch oberste Priorität. Regler müssen daher häufig zusätzliche Sicherheitsmerkmale wie eingebaute Rückschlagventile, verbesserte Entlüftungsmöglichkeiten und eine robuste Konstruktion aufweisen, um hohe Drücke sicher zu halten.

Anatomie eines UHP-Edelgasreglers : Designphilosophie und Hauptmerkmale

Ein UHP-Regler für Neonröhren geht weit über die herkömmliche Membran-Feder-Konstruktion industrieller Regler hinaus. Jede Komponente und jeder Prozess ist optimiert, um Verunreinigungen zu vermeiden und höchste Zuverlässigkeit zu gewährleisten.

Baumaterialien:
Karosserie & Innere Komponenten: Edelstahl 316L, vorzugsweise elektropoliert (EP) mit einer spiegelglatten Oberfläche (z. B. Ra < 10 µin). Durch Elektropolieren werden mikroskopische Oberflächenrauigkeiten entfernt, wodurch eine glatte, passive Oberfläche entsteht, die die Partikelanhaftung minimiert und eine hervorragende Barriere gegen Gaspermeation bietet. Für Anwendungen mit höchsten Reinheitsanforderungen können Druckteile aus Speziallegierungen wie Hastelloy C-22 gefertigt werden.
Dichtungen und Membranen: Elastomere sind eine Hauptursache für Ausgasung und Permeation. UHP-Regler verwenden stattdessen Metallmembranen, typischerweise aus Edelstahl. Diese bilden eine hermetische, permeationsfreie Barriere zwischen Einlass- und Auslasskammer und der Atmosphäre. Statische Dichtungen bestehen fast ausschließlich aus Metall (z. B. Kupfer- oder Nickeldichtungen für CGA-Anschlüsse oder spezielle vergoldete Edelstahldichtungen für VCJ®/VCO®-Flachdichtungsverschraubungen). Wo Elastomere sollen Für Anwendungen wie beispielsweise Druckregulierungsmechanismen sind sie auf hochintegrierte, ausgasungsarme Perfluorelastomere (FFKM) wie Kalrez® oder Chemraz® beschränkt.
Innere Geometrie und Oberflächenbehandlungen:
Strömungspfad: Der interne Strömungsweg ist strömungsgünstig und totraumfrei gestaltet. Scharfe Ecken und Hohlräume, in denen sich Gas stauen oder Partikel ansammeln können, werden vermieden. Dies wird häufig als „Schnellabfuhr“-Design bezeichnet.
Passivieren: Alle benetzten Oberflächen werden einem gründlichen Reinigungs- und Passivierungsprozess unterzogen. Dieser umfasst typischerweise eine Abfolge von alkalischen und sauren Bädern, gefolgt von Spülungen mit hochreinem Wasser und Lösungsmitteln. Alle Prozesse werden in einem Reinraum durchgeführt. Der letzte Schritt beinhaltet häufig das Trocknen unter Vakuum, um flüchtige Oberflächenverunreinigungen zu entfernen.
Einlass- und Auslassanschlüsse:
Um eine Verunreinigung der Atmosphäre beim Anschluss von Gasflaschen zu verhindern, verwenden UHP-Regler gasspezifische CGA- (Compressed Gas Association) oder DISS-Anschlüsse (Diameter Index Safety System). Für Neon und Inertgase ist CGA 580 üblich. Die Anschlussfläche ist kritisch und oft eine Metall-auf-Metall-Dichtung. Für maximale Dichtheit kann der Reglereinlass mit einer hochdichten Flachdichtung wie einer VCJ®-Verschraubung ausgestattet sein. Diese verwendet eine Metalldichtung, die durch eine präzisionsgefertigte Nase verpresst wird und so eine heliumdichte Abdichtung gewährleistet.
Erweiterte Funktionalität:
Membransensorik-Design: Im Gegensatz zu Kolbenreglern, die mit Gleit-O-Ringen arbeiten, welche verschleißen und Partikel erzeugen können, verwenden die besten UHP-Regler ein direktwirkendes Membran-Sensorsystem. Dadurch wird eine wichtige Quelle interner Verunreinigungen eliminiert.
Spül- und Entlüftungsanschlüsse: Viele UHP-Regler verfügen über Hilfsanschlüsse, die es dem Benutzer ermöglichen, den Reglerkörper und die Auslassleitungen vor der Einleitung des Prozessgases sicher und effektiv mit einem Inertgas zu spülen und so die Entfernung jeglicher Umgebungsluft zu gewährleisten.
Leckageintegrität: Die gesamte Baugruppe, insbesondere die Dichtung zwischen Membran und Gehäuse, ist für Heliumleckraten von < 1 x 10⁻⁹ atm cc/sec ausgelegt und getestet, um ein Eindringen von atmosphärischen Verunreinigungen zu verhindern.
Druckwerte und Manometer: Die mitgelieferten Manometer sind in UHP-Ausführung mit Edelstahl-Innenteilen und Teflon®-beschichteten Bourdon-Rohren ausgeführt. Die Regler sind für hohe Eingangsdrücke (bis zu 3000 bzw. 4500 psi für Helium/Neon-Gemische) ausgelegt und ermöglichen eine präzise Steuerung niedriger Ausgangsdrücke (typischerweise 0–50 bzw. 0–100 psig).

Anwendungsbereiche: Wo Präzision auf kritische Prozesse trifft

Der Einsatz dieser spezialisierten Regulierungsmechanismen erstreckt sich auf Branchen, in denen ein Scheitern keine Option ist.

Halbleiterlithographie: Die Vorzeigeanwendung. UHP-Neonregler gewährleisten den gleichmäßigen, reinen Fluss von Neon-Helium-Gemischen in Excimerlaserkammern und wirken sich so direkt auf Ausbeute und Durchsatz bei der Chipherstellung aus.
Analytische und Kalibrierlaboratorien: In der Gaschromatographie, Massenspektrometrie und Umweltüberwachungssystemen sorgen Regler für stabile, unverunreinigte Ströme von Edelgasen (He, Ar) oder Kalibriergasgemischen und bilden damit die Grundlage für genaue Messungen.
Fortschrittliche Beleuchtungs- und Displayfertigung: Bei der Herstellung von Plasma-Displays und Speziallampen müssen präzise Mengen an Neon, Xenon und Krypton in die Glaskolben eingebracht werden. Verunreinigungen führen zu Farbverschiebungen und einer verkürzten Lebensdauer der Produkte.
Forschung & Entwicklung: Von universitären Physiklaboren, die Quantenphänomene erforschen, bis hin zu nationalen Fusionsforschungseinrichtungen ermöglichen diese Regler die präzise Handhabung von Forschungsgasen in experimentellen Aufbauten.
Additive Fertigung (3D-Druck): Beim Metallpulverbettschmelzen (z. B. selektivem Laserschmelzen) wird hochreines Argon oder Stickstoff verwendet, um eine inerte Atmosphäre zu erzeugen. Eine stabile, saubere Gasversorgung ist unerlässlich, um Oxidationsfehler in hochwertigen Bauteilen für die Luft- und Raumfahrt sowie die Medizintechnik zu vermeiden.

Auswahl und Anwendung bewährter Verfahren

Die Auswahl und Verwendung des richtigen UHP-Reglers ist ein systematischer Prozess:

Gasversorgung: Vergewissern Sie sich, dass der Regler für Ihr spezifisches Gas zertifiziert und zugelassen ist (z. B. „Neon, UHP“).
Reinheitsgrad: Passen Sie den vom Regler vorgegebenen Reinheitsgrad (z. B. 99.999 % vs. 99.9999 % Neon) und die Partikelbewertung an Ihre Prozessanforderungen an.
Anschlüsse: Stellen Sie sicher, dass der Einlassanschluss zu Ihrem Zylinderventil (z. B. CGA 580) und der Auslassanschluss zu Ihrer nachgeschalteten Verrohrung (z. B. ¼” VCJ® Innengewinde) passt.
Installation: Arbeiten Sie stets in einer sauberen Umgebung. Spülen Sie den Regler gründlich durch, bevor Sie ihn an empfindliche Geräte anschließen. Verwenden Sie zum Anziehen der Verbindungen Drehmomentschlüssel, um Beschädigungen der Dichtungen zu vermeiden.
Wartung: Es handelt sich um Präzisionsinstrumente. Beachten Sie die Wartungsintervalle gemäß den Herstellervorgaben und verwenden Sie stets Original-Reparatursätze, um die Spezifikationen einzuhalten. Verwenden Sie niemals einen Regler, der bereits für weniger reine Gase oder andere Gasarten eingesetzt wurde.

Gasdruckregler aus Edelstahl UHP 316l
Fazit

Im Streben nach technologischem Fortschritt – kleinere Transistoren, präzisere Sensoren, hellere Displays, tieferes wissenschaftliches Verständnis – ist die Integrität der Materialien auf ihrer fundamentalsten Ebene von größter Bedeutung. Der UHP-Neon-Druckregler und seine Pendants für andere Edel- und Spezialgase arbeiten unbemerkt im Hintergrund dieser gewaltigen Vorhaben. Er ist ein Meisterwerk der Präzisionstechnik, das Metallurgie, Oberflächenwissenschaft und Fluiddynamik in einem Gerät vereint, das eine verblüffend einfache Aufgabe mit makelloser Zuverlässigkeit erfüllt: die perfekte Gaszufuhr.

Sein Wert liegt nicht in dem, was er hinzufügt, sondern in dem, was er sorgfältig verhindert: Verunreinigung, Instabilität und Ausfall. In einer Zeit, die von Reinheit und Präzision geprägt ist, ist dieser Spezialregler alles andere als ein Massenprodukt; er ist ein unverzichtbarer Wegbereiter, ein stiller Wächter, der dafür sorgt, dass das Neonlicht, das unsere fortschrittlichsten Technologien antreibt, rein, stabil und von herausragender Wirksamkeit bleibt.
