Druckregler für ultrahochreines Neon (UHP) für Halbleiter- und Laseranwendungen

Der unaufhaltsame Fortschritt der Halbleitertechnologie, angetrieben durch die Anforderungen künstlicher Intelligenz, Hochleistungsrechnen und des Internets der Dinge, hängt von der Präzision ihrer grundlegenden Prozesse ab. Ebenso benötigen fortschrittliche Lasersysteme, von der EUV-Lithografie bis hin zu medizinischen und verteidigungstechnischen Anwendungen, absolute Stabilität und Reinheit im Betrieb. In beiden Bereichen hat sich Neongas als entscheidender, wenn auch oft übersehener Faktor erwiesen. Seine Handhabung, insbesondere die präzise Druckreduzierung und -regelung von Hochdruckflaschen bis hin zu empfindlichen Prozessanlagen, ist eine Disziplin höchster Ingenieurskunst. Dieser Artikel befasst sich mit der spezialisierten Welt der Druckregler für ultrareines (UHP) Neongas und untersucht deren Konstruktionsanforderungen, Materialwissenschaft, Leistungsmerkmale und die entscheidende Rolle, die sie für Ausbeute, Leistung und Innovation in Spitzentechnologien spielen.

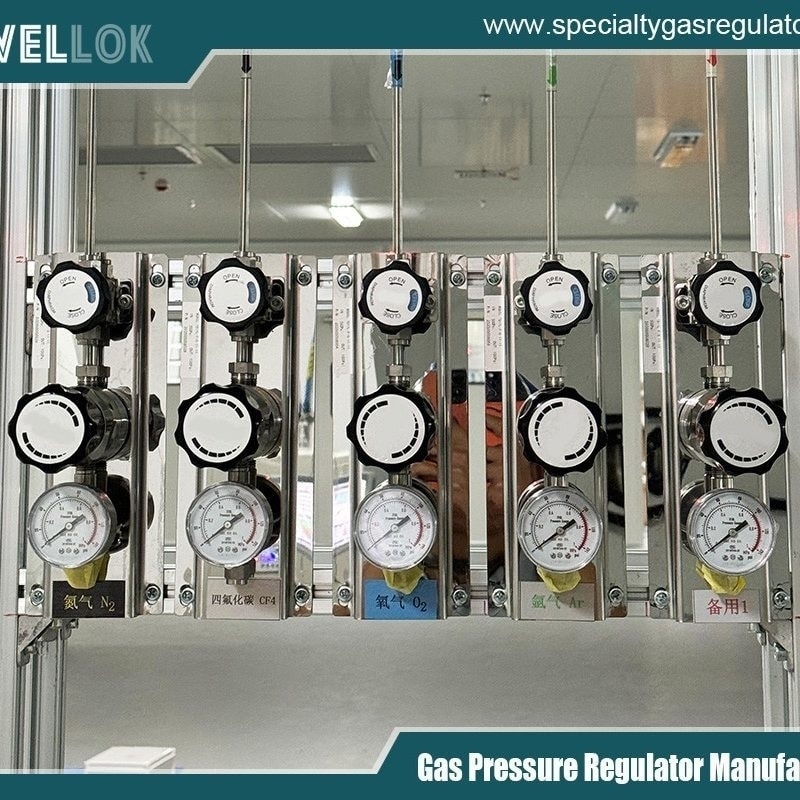

Zweistufiger Spezialregler aus hochreinem Edelstahl
Die entscheidende Bedeutung von Neon und präziser Gaszufuhr
Neon, ein Edelgas, ist weit mehr als nur das Element hinter den ikonischen roten Leuchtreklamen. In der Halbleiterindustrie ist es ein unverzichtbarer Bestandteil der Excimerlaser-Gasgemische, die in der Tief-Ultraviolett-Lithografie (DUV) und insbesondere als Verstärkungsmedium in Laser-Plasma-Systemen (LPP) für die EUV-Lithografie bei 13.5 nm eingesetzt werden. Das EUV-Verfahren, mit dem Strukturen kleiner als 10 nm erzeugt werden, verbraucht große Mengen Neon sowohl für die Plasmaerzeugung als auch als Puffergas. In Laseranwendungen sind Neon-Helium-Gemische Standard in verschiedenen Lasertypen, während reines Neon in speziellen Hochspannungsanzeigen und in der Plasmaforschung Verwendung findet.

Gemeinsamer Nenner ist die Nachfrage nach Ultrahochreinheit (UHP), typischerweise definiert als 99.999 % (Reinheitsgrad 5.0) oder höher, mit strengen Grenzwerten für kritische Verunreinigungen wie Feuchtigkeit (H₂O), Sauerstoff (O₂), Gesamtkohlenwasserstoffe (THC) und Partikel. Verunreinigungen im ppm- oder sogar ppb-Bereich können katastrophale Folgen haben: In Lasern verringern sie die Laserleistung, destabilisieren die Ausgangsleistung und beschädigen die Optik; in der Halbleiterfertigung führen sie zu Defekten, reduzieren die Waferausbeute und verunreinigen die millionenschweren EUV-Quellenkammern.

Ein Druckregler ist der entscheidende Faktor in dieser Reinheitskette. Seine Funktion – die Reduzierung eines hohen, variablen Zylinderdrucks (oft über 2000 psig) auf einen stabilen, niedrigen, prozessspezifischen Druck – muss ohne Verunreinigungen, Instabilität oder unverhältnismäßigen Durchfluss gewährleistet sein. Ein herkömmlicher Industrieregler führt zu Ausgasungen, Partikelbildung und metallurgischer Verunreinigung und ist daher für den Einsatz unter Ultrahochdruckbedingungen völlig ungeeignet. Aus diesem Grund ist der Ultrahochdruck-Neonregler eine speziell entwickelte Komponente, die auf den Prinzipien von Reinheit, Stabilität und Sauberkeit basiert.

Designphilosophie und Schlüsselkomponenten eines UHP Neon-Gasdruckregler
Die Konstruktion eines UHP-Reglers ist eine Aufgabe, bei der alle potenziellen Kontaminationsquellen minimiert und Durchflusskapazität und Stabilität maximiert werden.

2.1 Materialauswahl: Die Grundlage der Reinheit

Karosserie und innere Komponenten: Edelstahl 316L, insbesondere eine elektropolierte (EP) oder vakuumgeschmolzene Variante (z. B. 316L VAR), ist der Standard. Durch Elektropolieren werden Oberflächenunebenheiten entfernt, wodurch eine glatte, passive Oxidschicht entsteht, die die Adsorption minimiert und die Reinigung erleichtert. Für besonders anspruchsvolle Anwendungen können Bauteile aus Speziallegierungen wie Monel oder Inconel gefertigt werden, um eine spezifische Kompatibilität zu gewährleisten.
Dichtungstechnik: Elastomerdichtungen (z. B. Viton, EPDM) sind aufgrund von Permeation und Ausgasung in der Regel nicht zulässig. Stattdessen Metallmembrandichtungen Der Regler selbst verwendet eine geschweißte Metallmembran (oft aus Edelstahl), um das Prozessgas von der Federkammer zu trennen. Alle Verbindungen zum Gassystem sind mit Flachdichtungsverschraubungen (z. B. VCJ®, VCO®) und Metalldichtungen (aus weichem Kupfer oder Nickel) ausgestattet, die eine hermetische, spielfreie Abdichtung gewährleisten, die wiederholt hergestellt und gelöst werden kann, ohne dass Partikel entstehen.
Interne Oberflächenbeschaffenheit: Eine hochwertige mechanische Politur mit anschließender Elektropolitur ist unerlässlich. Dadurch entsteht eine Oberfläche mit einem niedrigen Ra-Wert (mittlere Rauheit), oft unter 15 Mikrozoll, wodurch die Oberfläche, an der Feuchtigkeit und Verunreinigungen haften können, reduziert wird.
2.2 Interne Konfiguration: Membran vs. Kolben

Membranregler: Diese Sensoren werden für die meisten UHP-Neonanwendungen bevorzugt. Eine flexible, verschweißte Metallmembran dient als Sensorelement und Dichtung. Sie bieten eine ausgezeichnete Empfindlichkeit, geringe Hysterese und, ganz entscheidend, eine „abgeschlossene“ Konstruktion, bei der Feder und Einstellmechanismus vom Gasstrom isoliert sind und somit Verunreinigungen verhindert werden.
Kolbenregler: Obwohl sie bei gleicher Größe eine höhere Durchflusskapazität bieten, stellt die Gleitkolben-/Hülsenschnittstelle eine potenzielle Quelle für Reibung, Verschleiß und Partikelbildung dar. Bei UHP-Neonlampen sind sie weniger verbreitet, es sei denn, sie sind speziell mit gehärteten, präzisionsgefertigten Oberflächen und integrierter Partikelfiltration ausgestattet.
2.3 Spezielle Merkmale für den Neon-Service

Hoher Durchflusskoeffizient (Cv): Aufgrund seines niedrigen Molekulargewichts (20.18 g/mol) benötigt Neon für einen äquivalenten Massenstrom einen höheren Volumenstrom als schwerere Gase wie Argon. Regler für Neon müssen daher mit großen Düsenöffnungen und strömungsoptimierten Innenkanälen ausgelegt sein, um den erforderlichen Cv-Wert ohne übermäßigen Druckabfall oder Überschallströmung zu erreichen.
Nicht verdampfbare Getterelemente (NEG): Einige moderne Regler verwenden gesinterte Gettermaterialien in internen Hohlräumen. Diese Elemente adsorbieren aktiv Spurenmengen von H₂, CO, CO₂ und N₂ und reinigen so kontinuierlich den Gasstrom während seines Durchflusses.
Kühlkörper oder erwärmte Körper: Bei Anwendungen mit hohem Durchfluss kann die adiabatische Expansion von Gas (Joule-Thomson-Effekt) zu einer deutlichen Abkühlung führen, die unter Umständen Eisbildung (durch Spurenfeuchtigkeit) und Druckinstabilität zur Folge haben kann. Einige Regler verfügen daher über integrierte Kühlkörper oder externe Bandheizungen, um eine konstante Gehäusetemperatur zu gewährleisten.

Leistungsmerkmale und Validierung
Das Datenblatt eines UHP-Neonreglers verrät viel über seine Leistungsfähigkeit.

Eingangsdruckwert: Typischerweise 3000 oder 6000 psig, kompatibel mit Standard-Hochdruck-Neonflaschen.
Ausgangsdruckbereich: Feinregelmodelle haben einen Bereich von 0-100 psig, während Hochdurchflussmodelle bis zu 500 psig erreichen können. Die Stabilität des Förderdrucks ist von größter Bedeutung.
Aufrechterhaltung der Gasreinheit: Der Regler selbst sollte so zertifiziert sein, dass er weniger als 1 ppm an Gesamtverunreinigungen (H₂O, O₂, THC, CO, CO₂, N₂) hinzufügt. Dies wird durch Helium-Massenspektrometer-Dichtheitsprüfung (bis < 4.0 x 10⁻¹⁰ atm cm³/s He) und strenge Ausgasungs-/Analyseverfahren gemäß Protokollen wie SEMI F-20 validiert.
Durchflusskapazität: Angegeben als Cv-Wert oder mit spezifischen Durchflusskurven für Neon. Er muss ausreichen, um den Spitzenbedarf des Geräts ohne „Droop“ (Abfall des Auslassdrucks bei steigendem Durchfluss) zu decken.
Sauberkeit: Die Partikelanzahl wird gemäß Normen wie IEST-STD-CC1246D gemessen, wobei häufig < 5 Partikel > 0.1 µm pro Kubikfuß durchströmtem Gasvolumen gefordert werden. Die Komponenten werden in Reinräumen der Klasse 100 mit Lösungsmitteln gespült und unter Vakuum getrocknet.

Anwendungsspezifische Überlegungen
4.1 Halbleiterfertigung – EUV-Lithographie:
Dies ist die anspruchsvollste Anwendung. Eine EUV-Quelle verbraucht mehrere zehn Liter Neon pro Minute. Das Gaszufuhrsystem, einschließlich der Regler, muss einen extrem stabilen, puls-zu-puls-konstanten Fluss gewährleisten, um die Plasmastabilität aufrechtzuerhalten und die teure Kollektoroptik zu schützen. Redundante Reglerfelder mit automatischer Umschaltung sind Standard, um eine kontinuierliche Versorgung beim Flaschenwechsel sicherzustellen. Jegliche Verunreinigung kann die Optik beschichten, die Reflektivität verringern und den Scannerdurchsatz erheblich beeinträchtigen.

4.2 Laseranwendungen:
Bei Excimerlasern (ArF, KrF) und He-Ne-Lasern ist die Konsistenz des Gasgemisches entscheidend. Ein UHP-Regler an der Neonversorgung gewährleistet, dass das Basisgas frei von Verunreinigungen ist. In Hochleistungs-CO₂-Lasern wird Neon häufig als Puffergas eingesetzt; Verunreinigungen können zu Lichtbögen und instabilen Entladungen führen. Die Stabilität des Reglers beeinflusst direkt die Strahlqualität und die Leistungskonstanz des Lasers.

4.3 Analytische und Forschungsanwendungen:
In der Massenspektrometrie und anderen Analysegeräten, die Neon als Träger- oder Reagenzgas verwenden, ist Reinheit für die Stabilität der Basislinie und die Nachweisempfindlichkeit unerlässlich. Auch die Forschung an Niedertemperaturplasmen oder Kernfusion (wo Neon zur Strahlungskühlung eingesetzt werden kann) erfordert höchste Gasreinheit.

Integration, bewährte Verfahren und Zukunftstrends
Die Implementierung eines UHP-Neonreglers ist nicht nur eine Frage der Installation. Sie erfordert einen ganzheitlichen Ansatz für das Gasversorgungssystem:

Upstream-/Downstream-Komponenten: Es muss mit UHP-zertifizierten Zylinderventilen, Partikelfiltern (oft 0.003 µm) und Spül-Prozess-Entlüftungsventilblöcken kombiniert werden.
Korrekte Installation: Techniken wie das „Flachfeilen“ von Metalldichtungen, die korrekte Drehmomentreihenfolge und die Dichtigkeitsprüfung mit einem empfindlichen Heliumdetektor sind zwingend erforderlich.
Passivierung und Konditionierung: Vor der ersten Inbetriebnahme wird das System häufig mit einem Inertgas passiviert und durch Zufuhr von Prozessgas konditioniert, um die Adsorptionsstellen zu sättigen.
Zukünftige Trends verschieben die Grenzen immer weiter:

Integrierte intelligente Regler: Integration von Druck- und Temperatursensoren, Durchflussmessern und IoT-Konnektivität für Echtzeitüberwachung, vorausschauende Wartung und Datenprotokollierung zur Ertragsanalyse.
Additive Fertigung (AM): Der 3D-Druck von Reglergehäusen ermöglicht optimierte, monolithische Innengeometrien, die Toträume minimieren, die Strömungsdynamik verbessern und potenzielle Kontaminationszonen reduzieren, die auf herkömmliche Weise nicht bearbeitet werden können.
Verbesserte Getterfunktion: Entwicklung effizienterer, selektiverer NEG-Materialien, die direkt in Gasstrompfade integriert werden, zur Echtzeit-In-situ-Reinigung.

Zweistufiger Spezialregler aus hochreinem Edelstahl
Fazit
Der Neon-Druckregler für höchste Reinheit ist ein Paradebeispiel für Präzisionstechnik, ein entscheidender Knotenpunkt, an dem Hochdruckspeicherung auf die unendlich präzise Welt der Nanotechnologie und Photonik trifft. Er ist kein Standardventil, sondern eine sorgfältig entwickelte Sicherheitsvorrichtung, die sicherstellt, dass das Neongas – eine lebenswichtige und kostspielige Ressource – mit der für modernste Technologien erforderlichen Reinheit und Stabilität geliefert wird. Da Halbleiter immer kleiner werden und Laseranwendungen immer komplexer, bleibt die Weiterentwicklung dieser Regler – hin zu mehr Intelligenz, Integration und inhärenter Reinheit – ein stiller, aber unverzichtbarer Motor des Fortschritts. Im Ökosystem der Hightech-Fertigung beweisen sie, dass die Kontrolle der Grundlagen, bis hin zum letzten Gasatom, uns letztendlich die Zukunft ermöglicht.

Weitere Informationen zu Neon-Gasdruckreglern mit ultrahoher Reinheit (UHP) für Halbleiter- und Laseranwendungen finden Sie bei Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
