Da die Strukturgrößen von Halbleitern bis 2026 weiter schrumpfen, hat sich die Nachfrage nach Reinstgasversorgungssystemen (UHP) über die strengsten Reinraumklassen ISO 1–5 hinaus auf Reinräume der Klasse 10,000 (ISO 7) ausgeweitet. Diese Anlagen sind zwar weniger restriktiv als hochmoderne Halbleiterfertigungsanlagen, aber dennoch unerlässlich für Packaging, Montage und die Herstellung von Spezialmikroelektronik. Ein vollständig integriertes UHP-System gewährleistet, dass Prozessgase – wie Stickstoff (N₂), Argon (Ar) und reaktive Spezialgase – von der Quelle bis zum Prozesswerkzeug stets einen Kontaminationsgrad unterhalb der ppb-Grenze (Teile pro Milliarde) aufweisen.


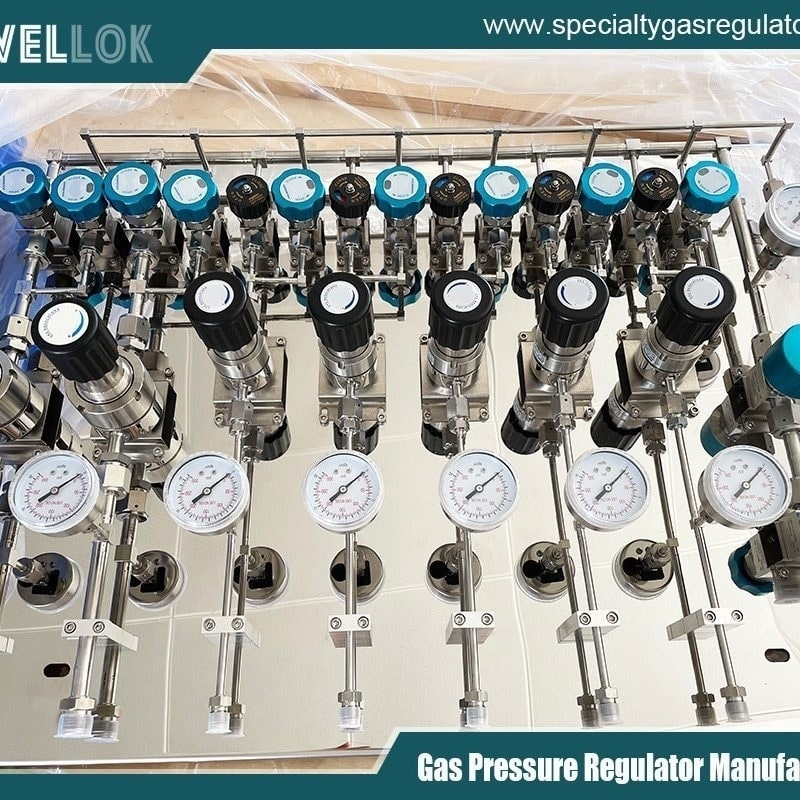

Hersteller von Hochdruck-Spezialgasreglern
Reinraumklassifizierungskontext (Klasse 10,000 / ISO 7)

Ein Reinraum der Klasse 10,000 ist durch eine maximal zulässige Partikelanzahl von 352,000 Partikeln (≥ 0.5 µm) pro Kubikmeter definiert . Für UHP-Gassysteme, die in dieser Umgebung betrieben werden, besteht die Herausforderung darin, die Gasreinheit (99.9999 % oder höher) aufrechtzuerhalten, obwohl die umgebende Luft deutlich partikelbelasteter ist als in einer ISO-5-Fertigungsanlage.

Zu den wichtigsten Umweltanforderungen für diese Systeme im Jahr 2026 gehören:

Luftveränderungen:60 bis 90 Luftwechsel pro Stunde (ACH), um eine schnelle Partikelentfernung zu gewährleisten.
Positiver Druck:Aufrechterhaltung eines höheren Drucks als in angrenzenden Räumen, um zu verhindern, dass externe Verunreinigungen durch Gasleitungsdurchführungen eindringen.
Leckageintegrität:Alle UHP-gefertigten Systeme müssen Heliumleckprüfung um eine porenfreie Umgebung zu gewährleisten, die sowohl für Reinheit als auch für Sicherheit unerlässlich ist.


Kernsystemkomponenten

1 Gasquelle und -speicher (Gasschränke)

Das System beginnt am Gasschrank, in dem hochreine Gasflaschen aufbewahrt werden. Moderne Anlagen des Modells 2026 nutzen vollautomatische Steuerungssysteme mit Touchscreen-Displays und automatischer Spülung, um Verunreinigungen beim Flaschenwechsel zu verhindern.

Merkmale:Integrierte Waagen oder Druckmessumformer zur Echtzeitüberwachung und programmierbare Grenzwerte für die automatische Umschaltung zwischen Prozess- und Spülzylindern.
2 Filtration und Reinigung

Inline-Reiniger sind das „Herzstück“ von UHP-Systemen und entfernen Spuren von Feuchtigkeit, Sauerstoff und Kohlenwasserstoffe.

Fortgeschrittene Technologien:Die Trends für 2026 sehen die Integration von Filtern auf Nanotechnologiebasis vor, die gezielt Verunreinigungen auf molekularer Ebene entfernen.
Technische Daten:Filter müssen Partikel bis zu einer bestimmten Größe auffangen. 0015 & mgr; m um sicherzustellen, dass der Gasstrom deutlich sauberer bleibt als die Umgebungsluft der Klasse 10,000.
3. Verteilungsnetz: Rohrleitungen und Schweißen

Die UHP-Verteilung erfolgt über elektropolierte Edelstahlrohre (316L) . Durch das Elektropolieren entsteht eine glatte, reaktionsarme Oberfläche mit einer geringen mittleren Rauheit (Ra), wodurch Bereiche minimiert werden, in denen sich Partikel oder Bakterien festsetzen können.

Orbitalschweißen:Alle Verbindungen werden durch automatisiertes Orbitalschweißen in einer kontrollierten Umgebung hergestellt, um menschliche Fehler und Leckagen auszuschließen.
Anschluß:Flachdichtungsverschraubungen sind nach wie vor der Industriestandard für Dichtheit und höchste Reinheit.
4 Steuerung und Überwachung

Integrierte Sensoren ermöglichen die Echtzeitüberwachung der Gasqualität.

Massendurchflussregler (MFCs):Die Gaszufuhr lässt sich präzise regeln, um die Prozessanforderungen mit hoher Wiederholgenauigkeit zu erfüllen.
Analytische Systeme:Cavity Ring-Down Spectroscopy (CRDS) und andere Hochgeschwindigkeits-Analysegeräte überwachen Kreuzkontaminationen ohne die Gefahr von Leckagen.


Sicherheit und Einhaltung gesetzlicher Vorschriften (Standards von 2026)

Die regulatorischen Erwartungen für 2026 betonen digitale Qualitätsmanagementsysteme (QMS) und Echtzeitüberwachung.

Abgas- und Erkennungssysteme:Die Schränke müssen mechanisch belüftet sein, mit mindestens sechs Luftwechseln pro Stunde, und mit einer Umgebungsgasdetektion für giftige oder brennbare Gase ausgestattet sein.
Verriegelungen:Not-Aus-Taster und automatische Absperrventile müssen mit den Brand- und Sicherheitsalarmen des Reinraums verriegelt sein.

Druckregler vs. Überdruckventil
Fazit

Ein integriertes UHP-Gashandhabungssystem für Reinräume der Klasse 10,000 ist eine hochentwickelte Kombination aus elektropolierter Hardware, präziser Steuerung und strenger Sicherheitsüberwachung. Durch die Einhaltung der Standards von 2026 für Orbitalschweißen, Helium-Leckprüfung und Echtzeit-Analyseüberwachung können Hersteller hohe Produktausbeuten und Betriebssicherheit in zunehmend komplexen Halbleiteranwendungen gewährleisten.
