So wählen Sie das richtige Argon-Hochdruckventil: Membran- vs. Balgventil

In der Welt der fortschrittlichen Fertigung und Forschung – von der Halbleiterherstellung und Photovoltaik bis hin zur Luft- und Raumfahrt und analytischen Chemie – ist die Reinheit der Prozessgase unerlässlich. Argon ist als inertes Schutz- und Spülgas in diesen Bereichen allgegenwärtig. Sein Wert hängt jedoch vollständig von seiner Reinheit ab. Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) können zu katastrophalen Ertragsverlusten, fehlerhaften Forschungsdaten oder Bauteilausfällen führen.

Das Ventil ist oft das schwächste Glied in einem System zur Versorgung mit Argon in ultrareiner Qualität (UHP) . Es handelt sich um ein mechanisches Bauteil mit beweglichen Teilen, die direkt im Gasstrom angeordnet sind und daher besonders anfällig für das Eindringen, Einschließen und Ausgasen von Verunreinigungen sind. Die Wahl des richtigen Ventiltyps ist daher keine Frage der Bequemlichkeit, sondern eine grundlegende technische Entscheidung, die die Systemleistung, die Betriebssicherheit und die Gesamtbetriebskosten beeinflusst.

Bei Argonleitungen konzentriert sich die Diskussion im Wesentlichen auf zwei überlegene Technologien: das Membranventil und das Metallbalgventil. Dieser Artikel bietet einen detaillierten technischen Vergleich und unterstützt Ingenieure und Systemplaner bei der Auswahl der passenden Lösung.

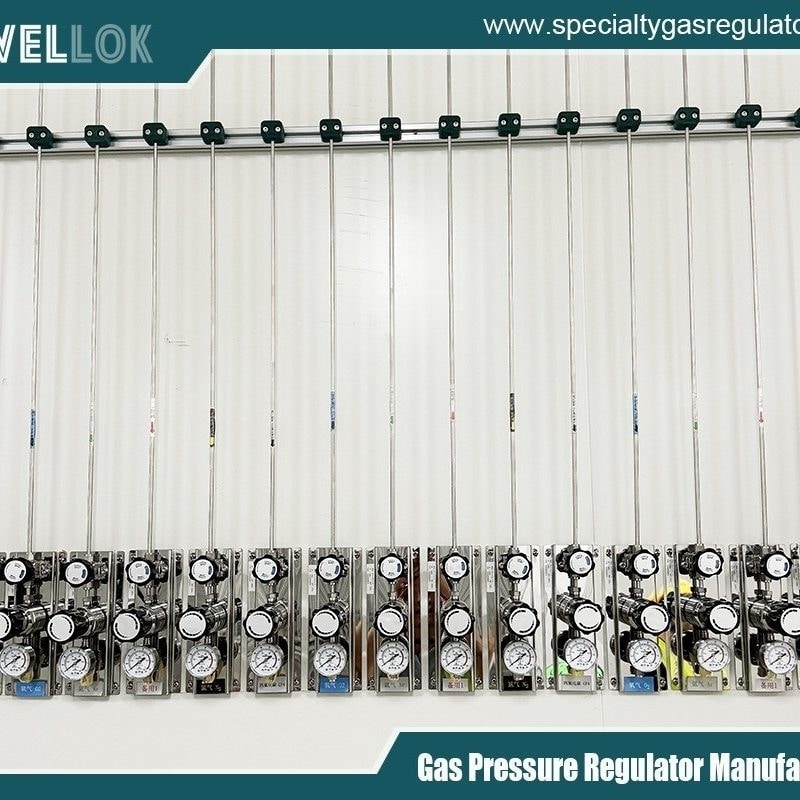

SIH4-Gasventilverteilerkasten
Die Herausforderung der Kontamination verstehen

Bevor man Ventile beurteilen kann, muss man verstehen, was sie verhindern sollen:

Partikelerzeugung: Durch den internen Verschleiß von Dichtungen und beweglichen Teilen entstehen mikroskopisch kleine Partikel.
Permeation: Die Diffusion von atmosphärischen Gasen (z. B. O₂, N₂, H₂O) durch Polymerdichtungen oder Ventilkörperwände.
Ausgasung: Die Desorption von Feuchtigkeit, Kohlenwasserstoffen und anderen flüchtigen Stoffen von inneren Oberflächen und Dichtungen.
Tote Beine & Virtuelle Lecks: Innere Hohlräume, in denen sich Gas ansammeln, eingeschlossen werden und langsam wieder in den Strom gelangen kann.
Leckage: Sowohl äußerlich (zur Atmosphäre hin) als auch innerlich (vom Stamm zum Körper hin).
UHP-Ventile sind so konstruiert, dass all diese Phänomene durch spezifische Konstruktionsphilosophien minimiert werden.

Das Membranventil – Eine abgedichtete Konstruktion

Funktionsprinzip:
Ein Membranventil nutzt eine flexible, typischerweise aus Polymer bestehende Membran als Dichtungselement und Barriere. Die Betätigungsspindel drückt die Membran gegen einen erhöhten Ventilsitz (Überlaufwehr) im Ventilkörper, um den Durchfluss zu stoppen. Im zurückgezogenen Zustand hebt sich die Membran vollständig an und ermöglicht so einen ungehinderten Durchfluss. Entscheidend ist, dass die Membran den Ventilmechanismus (Spindel, Feder, Betätigungselement) vollständig vom Prozessgas isoliert.

Wichtigste Vorteile von UHP-Argon:

Unübertroffene Isolierung: Die hermetisch abgedichtete Konstruktion gewährleistet absolute Dichtheit und verhindert jeglichen Gasaustritt aus dem Schaft in den Gasstrom (interne Leckage) sowie jeglichen Gaskontakt mit dem Betätigungsmechanismus. Dies ist ihre größte Stärke.
Minimales Innenvolumen & Toträume: Im geöffneten Zustand ist der Strömungsweg geradlinig und extrem gleichmäßig, ähnlich wie bei einem Schlauch. Dies gewährleistet eine effiziente Spülung und minimale Verweilzonen.
Geringe Partikelbildung: Da keine dynamischen Spindeldichtungen dem Gas ausgesetzt sind und die primäre Dichtungswirkung in der sanften Kompression einer Membran auf ein glattes Wehr besteht, ist die Partikelbildung sehr gering.
Hervorragende Helium-Leckdichtigkeit: Durch die Konstruktionen lassen sich außergewöhnlich niedrige externe Leckraten erreichen (< 1 x 10⁻⁹ atm cc/sec He).
Korrosionsbeständigkeit: Die Gehäuse bestehen typischerweise aus 316L VIM/VAR (Vakuuminduktionsgeschmolzen/Vakuumlichtbogenumgeschmolzen) Edelstahl, und die medienberührende Membran kann aus hochgradig inerten Materialien wie PCTFE (Kalrez®) oder PTFE hergestellt sein.

Inhärente Einschränkungen:

Membran als einziger Fehlerpunkt: Die Membran ist ein Verschleißteil. Ihre Biegefestigkeit bestimmt die Lebensdauer des Ventils. Ein Ausfall kann zu einem katastrophalen Leck führen.
Begrenzter Temperatur- und Druckbereich: Die Polymermembran begrenzt den Betriebstemperaturbereich (typischerweise -20 °C bis 150 °C) und den zulässigen Druckbereich (Vollvakuum bis ca. 1500 psi, je nach Ausführung). Plötzliche Druckspitzen können sie beschädigen.
Permeationspotenzial: Bei hochwertigen Fluorpolymeren ist die Permeation zwar minimal, jedoch ist ein gewisses Maß an atmosphärischen Gasen durch die Membran möglich, was für Anwendungen mit höchsten Reinheitsanforderungen kritisch sein kann.
Durchflusskoeffizient (Cv): Das erhöhte Wehr ist zwar vorteilhaft, kann aber im Vergleich zu einem Balgventil mit vollem Durchgang einen etwas restriktiveren Durchflussweg erzeugen.

Das Metallbalgventil – Eine robuste Ganzmetallbarriere

Funktionsprinzip:
Ein Balgventil nutzt einen hermetisch abgedichteten, gewundenen Metallbalg als bewegliche Spindelabdichtung. Die Spindel ist am oberen Ende des Balgs befestigt, der sich bei Betätigung ausdehnt und zusammenzieht. Die primäre Dichtung an der Spindelspitze besteht typischerweise aus einem Metallkegel (z. B. aus Edelstahl), der gegen einen Metallsitz (oft mit einer weichen, inerten Dichtung wie Nickel oder Silber) abdichtet. Der Balg bildet eine dynamische, vollständig metallische Barriere zwischen dem Prozessgas und der Atmosphäre.

Wichtigste Vorteile des UHP-Argon-Gasventils :

Vollmetallischer, hochtemperaturbeständiger benetzter Pfad: Balg, Spindel und Gehäuse bestehen vollständig aus Metall (Edelstahl 316L, Legierung 600 usw.), wodurch die Ausgasung und Permeation von Polymeren verhindert wird. Dies ermöglicht ein Ausheizen bei hohen Temperaturen (z. B. über 300 °C), um die Ausgasungsrate so gering wie möglich zu halten.
Extreme Haltbarkeit und Hochdruckfähigkeit: Metallbälge sind robust, halten sehr hohen Drücken (bis zu 6000 psi und mehr) stand und sind im Gegensatz zu Membranen nicht anfällig für plötzliche Ausfälle. Ihre Lebensdauer ist typischerweise sehr hoch (über 100,000 Zyklen).
Hervorragend geeignet für abrasive oder heiße Gase: Die Ganzmetallkonstruktion ist ideal, wenn die Gefahr von Plasma, Hitze oder ungewöhnlichen Bedingungen besteht, die eine Polymermembran beschädigen würden.
Hohe Durchflusskapazität (Cv): Die Konstruktionen zeichnen sich häufig durch einen durchgehenden, geradlinigen Durchflussweg mit minimalem Widerstand aus, der eine hervorragende Leitfähigkeit bietet.
Zuverlässiger, vorhersehbarer Ausfallmodus: Ein Faltenbalg versagt typischerweise durch die Entwicklung eines kleinen Lecks, das durch einen Anstieg des Gehäusedrucks oder durch eine Dichtigkeitsprüfung festgestellt werden kann, und nicht durch ein plötzliches Bersten.

Inhärente Einschränkungen:

Virtuelles Volumen: Die Windungen des Balgs erzeugen kleine, schwer zu entlüftende Hohlräume, in denen sich Gas ansammeln kann. Dies stellt ein „virtuelles Leck“ dar. Hochwertige Konstruktionen minimieren dieses Problem durch Tiefziehverfahren und spezielle Entlüftungsmechanismen.
Metall-auf-Metall-Verschleißpartikel: Der Dichtungsvorgang beinhaltet oft Metall-auf-Metall-Kontakt (Ventilkegel/Ventilsitz), wodurch Metallpartikel entstehen können. Varianten mit weichem Ventilsitz minimieren dieses Problem.
Blasebalg-Ermüdung: Der Balg ist zwar langlebig, unterliegt aber zyklischer Materialermüdung. Seine Lebensdauer hängt von der Hublänge, der Druckdifferenz und dem Material ab.
Potenzial für interne Leckagen: Wenn die primäre Ventilkegeldichtung verschleißt, kann es zu internen Leckagen kommen, die jedoch nicht zu einer Kontamination der Atmosphäre führen.

Direkter Vergleich & Entscheidungsmatrix

Parameter Membranventil Metallbalgventil Urteil
Primäre Dichtungsbarriere Polymermembran Metallbälge Balg für die Temperaturbeständigkeit/Robustheit; Membran für perfekte Isolation.
Maximale Reinheit (Ausgasung) Ausgezeichnet (mit Ausbacken) Superior (Ganzmetall, höhere Ausheiztemperaturen) Balg Siege für die absolut niedrigsten Ausgasungswerte.
Interne Leckage (Vom Stiel zum Gehäuse) Null (vollständig isoliert) Möglich (über Ventildeckeldichtung) Membran ist entscheidend für die Verhinderung einer Kontamination vom Stamm in den Körper.
Partikelerzeugung Sehr niedrig Niedrig (Potenzial durch Metalldichtung) Membran hat einen leichten Vorteil, aber beide sind hervorragend für UHP-Anwendungen geeignet.
Lebensdauer und Vorhersagbarkeit des Zyklus Gut (10,000–100,000 Zyklen). Der Ausfall tritt plötzlich auf. Sehr hoch (Mehr als 100,000 Zyklen). Der Ausfall erfolgt allmählich (Leckage). Balg für Anwendungen mit hoher Zyklenzahl oder kritischer Zuverlässigkeit.
Druck & Temperatur Durch die Membran begrenzt (z. B. 1500 psi, 150 °C) Hoch (z. B. 6000 psi, 450 °C) Balg für hohe Druck-/Temperaturverhältnisse oder Ausheiztemperaturen >200°C.
Fließleitwert (Cv) Gut Normalerweise höher (Vollport-Designs) Balg für Anwendungen mit hohem Durchfluss.
Virtuelle Lecks / Bereinigung Ausgezeichnet (glatt, minimales Innenvolumen) Gut (erfordert sorgfältige Konstruktion zur Minimierung des Balgvolumens) Membran lässt sich leichter vollständig entsorgen.
Total Cost of Ownership Geringere Anschaffungskosten; niedrigere Kosten für den Membranwechsel. Höhere Anschaffungskosten; sehr geringer Wartungsaufwand. Membran für niedrige Zyklen Balg für hohe Zyklus-/Lebenszykluskosten.

Richtlinien für die anwendungsorientierte Auswahl

Wählen Sie ein Membranventil, wenn:

Absolute Isolation ist von größter Wichtigkeit: Bei analytischen Instrumenten (z. B. GC-MS, ICP-MS) oder empfindlichen Prozessen, bei denen jegliche Möglichkeit, dass Schmier- oder Aktuatorausgasungen die Probe erreichen, inakzeptabel ist.
Schnelle Spülung und geringes Totvolumen sind entscheidend: In der Gaschromatographie oder in Verteilersystemen, wo das Ventilhohlraumvolumen direkten Einfluss auf die Systemansprechzeit und die Peakform hat.
Die Betriebsbedingungen sind moderat: Ihr Argonsystem arbeitet innerhalb der üblichen Temperatur- (<150°C) und Druckbereiche (<1500 psi).
Die Kosten stellen eine wesentliche Einschränkung für Anwendungen mit niedriger Zyklenzahl dar: Für Systeme, die nur selten Ventile betätigen (z. B. Absperrventile für Gasschränke).

Wählen Sie ein Metallbalgventil, wenn:

Äußerste Reinheit mit Ausheizen erforderlich: In Halbleitervorläufer-Zuführungssystemen oder Weltraumsimulationskammern, in denen UHV/UHP-Bedingungen vollständig metallische, ausbrennbare Dichtungen mit Reinheitsgraden im ppb/ppt-Bereich erfordern.
Langlebigkeit und hohe Lebensdauer sind erforderlich: In automatisierten Prüfständen, bei häufigem Umschalten der Verteilerblöcke oder bei jeder Anwendung, die Hunderte von Zyklen pro Tag erfordert.
Hoher Druck oder hohe Temperatur sind beteiligt: Für die Zufuhr von Argon unter hohem Druck (z. B. für Sputterprozesse) oder Systeme, die einer In-situ-Aushärtung unterzogen werden.
Zuverlässigkeit und planbare Wartung sind entscheidend: In schwer zugänglichen oder sicherheitskritischen Systemen, in denen ein allmählicher Ausfall (erkennbares Leck) einem plötzlichen Ausfall vorzuziehen ist.

SIH4-Gasventilverteilerkasten
Fazit

Bei der Wahl zwischen einem Membran- und einem Balgventil für UHP-Argon geht es nicht darum, eine allgemein „bessere“ Technologie zu finden, sondern darum, die Ventileigenschaften mit den Systemprioritäten in Einklang zu bringen.

Das Membranventil verkörpert die Philosophie der „perfekten Abdichtung“. Es opfert etwas Robustheit und Temperaturbeständigkeit, um eine kompromisslose Barriere zwischen dem Prozess und der mechanischen Welt zu schaffen. Es ist das Skalpell des Chirurgen – präzise, sauber und ideal für kontrollierte Umgebungen.
Das Metallbalgventil verkörpert die Philosophie der „robusten Integrität“. Es ist komplett aus Metall gefertigt und bietet so höchste Stabilität, Langlebigkeit und Leistungsfähigkeit bei hohen Temperaturen. Gleichzeitig wurde das optimale Verhältnis zwischen Innenvolumen und Ventilgröße sorgfältig optimiert. Es ist ein robustes und zuverlässiges Industrieventil, das selbst anspruchsvollsten Bedingungen standhält.
Für die meisten Anwendungen mit Argon-Gasventilen unter Höchstdruck (UHP) ist das Metallbalgventil die Standardwahl, wenn Ihr System Temperaturen über 150 °C standhält oder extreme Langlebigkeit erfordert. Bei Anwendungen, die stark auf das Innenvolumen reagieren, einen sanften Betrieb aufweisen und höchste Stellantriebsisolation erfordern, ist das Membranventil eine hervorragende und oft wirtschaftlichere Lösung.

Beachten Sie stets die zertifizierten Spezifikationen des Herstellers hinsichtlich Leckraten, Partikelanzahl, Ausgasungsdaten und Cv-Werten. Letztendlich ist die beste Wahl diejenige, die die erforderliche Reinheit, Zuverlässigkeit und Wirtschaftlichkeit für Ihre spezifische Argonanwendung bietet.
