Konstruktionsplanung und technische Spezifikationen für zentrale Laborgasleitungssysteme

Einführung
In modernen Analyselaboren, Forschungs- und Entwicklungseinrichtungen sowie Reinräumen der Hightech-Fertigung sind Reinheit, Sicherheit und Zuverlässigkeit der Gasversorgung unerlässlich. Herkömmliche Methoden mit einzelnen, über die Arbeitsplätze verteilten Druckgasflaschen bergen erhebliche Sicherheitsrisiken, führen zu Unordnung am Arbeitsplatz und schwankenden Lieferdrücken. Dies hat den branchenweiten Übergang zu zentrale Laborgasleitungssysteme.
Zentrale Gasversorgungssysteme bündeln Gasquellen – wie Gasflaschen, Dewargefäße und Generatoranlagen – in einem separaten, gut belüfteten Außenlager oder Gasraum. Von diesem Knotenpunkt aus werden hochreine Gase über ein komplexes Netz spezialisierter Rohrleitungen zu den jeweiligen Verbrauchspunkten verteilt. Die Planung und Installation eines solchen Netzes ist jedoch ein anspruchsvolles Ingenieurprojekt. Ein kleiner Konstruktionsfehler, die falsche Materialauswahl oder eine unzureichende Druckregelung können empfindliche Analyseergebnisse verfälschen, teure Instrumente beschädigen oder, im schlimmsten Fall, katastrophale Sicherheitsvorfälle auslösen.
Für Generalunternehmer (EPC), Laboringenieure und technische Leiter ist die Beherrschung der Normen für die Auslegung von Laborgasleitungen unerlässlich. Dieser technische Leitfaden erläutert die anspruchsvollen ingenieurwissenschaftlichen Prinzipien, die Materialwissenschaft und die Sicherheitsrahmen, die für die Auslegung erstklassiger zentraler Laborgasleitungssysteme erforderlich sind.

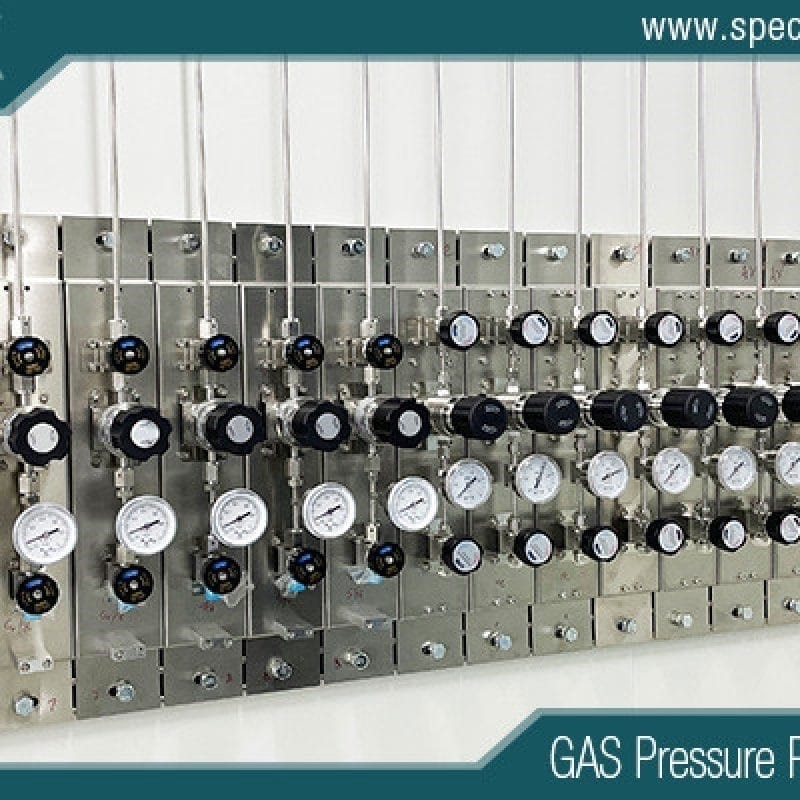

Hochdruck-Wasserstoffgasverteilersystem
Wichtige Design- und Sicherheitsstandards
Die Einhaltung internationaler und regionaler Normen bildet das Fundament jedes seriösen zentralen Gasanlagenprojekts. Eine Planung ohne strikte Beachtung dieser Standards zieht nicht nur behördliche Strafen nach sich, sondern birgt auch inakzeptable Betriebsrisiken.
1. NFPA 55: Standard für die Lagerung, Verwendung und Handhabung von Druckgasen und kryogenen Flüssigkeiten in tragbaren und stationären Behältern, Zylindern und Tanks
NFPA 55 ist wohl die wichtigste Norm, die regelt LaborgassystemeSie legt Anforderungen an den Brandschutz, Sicherheitsabstände, Belüftungsraten für Gaslagerräume sowie die strukturelle Integrität von Gasschränken und -verteilern fest. Für Rohrleitungen im Innenbereich beschreibt NFPA 55 Beschränkungen hinsichtlich der Materialarten basierend auf den Gasgefahrenkategorien (z. B. brennbare, oxidierende, giftige oder korrosive Gase).
2. Veröffentlichungen der Compressed Gas Association (CGA)
Die CGA-Normen bieten detaillierte technische Richtlinien zu Verbindungstypen, Ventilspezifikationen und Zylinderhandhabung. Zu den wichtigsten Veröffentlichungen gehören:
CGA V-1: Norm für Auslass- und Einlassanschlüsse von Druckgasflaschenventilen (zur Gewährleistung der Vermeidung von Querverbindungen).
CGA G-4.1: Reinigungsgeräte für Sauerstoffleitungen (unerlässlich zur Verhinderung von Verbrennungen in sauerstoffreichen Leitungen).
CGA P-1: Sicherer Umgang mit komprimierten Gasen in Behältern.
3. OSHA-Vorschriften (Occupational Safety and Health Administration)
Die OSHA-Standards (wie z. B. 29 CFR 1910.101 und 1910.103) schreiben sichere Arbeitsbedingungen, eine ordnungsgemäße Mitarbeiterschulung, Notfallmaßnahmen und die Verwendung zertifizierter Ausrüstung beim Umgang mit gefährlichen Chemikalien und komprimierten Gasen vor.
4. ISO-Normen
Richtlinien der Internationalen Organisation für Normung, einschließlich ISO 11114 (Kompatibilität der Zylinder- und Ventilmaterialien mit den Gasinhalten) und verschiedene ISO-Reinraumnormen gewährleisten die globale Harmonisierung der Systemkomponenten und ermöglichen so eine reibungslose multinationale Einhaltung.
Materialauswahl für Laborgasleitungen
Die Integrität eines zentralen Gasnetzes hängt maßgeblich von den metallurgischen Eigenschaften der Rohrleitungen ab. Im Gegensatz zu industriellen Rohrleitungen kann für Laborgasleitungen kein handelsüblicher Stahl oder Kupfer verwendet werden, ohne die Gefahr von Kontamination, Partikelabgabe und chemischer Zersetzung zu bergen.
Warum BA- und EP-316L-Edelstahlrohre zwingend erforderlich sind
Für hochreine (HP) und ultrahochreine (UHP) Gase (Reinheitsgrade von $99.999\%$ zu $99.9999\%+$), BA/EP Edelstahlrohre Aus Edelstahl der Güteklasse 316L gefertigte Produkte gelten unbestritten als Goldstandard.
Edelstahl der Güteklasse 316L: Der niedrige Kohlenstoffgehalt ($0.03\%$ Der maximale Molybdängehalt von 316L verhindert die Karbidausscheidung beim Orbitalschweißen und gewährleistet so die Korrosionsbeständigkeit und strukturelle Integrität der Schweißzonen. Darüber hinaus erhöht der Molybdängehalt die Beständigkeit gegen Lochfraß und Spaltkorrosion, insbesondere beim Umgang mit Spuren von Feuchtigkeit oder korrosiven Bauteilen.
Blankgeglühte (BA) Rohre: BA-Rohre werden in einem Ofen mit kontrollierter, sauerstofffreier Atmosphäre geglüht. Dieses Verfahren ergibt eine helle, glatte Innenoberfläche (typischerweise mit einer Oberflächenrauheit von …). $Ra \le 0.4\,\mu m$ or $15\,\mu in$BA-Schläuche werden häufig für allgemeine analytische Gase (z. B. Helium, Argon, Stickstoff) verwendet, bei denen eine hohe Standardreinheit erforderlich ist.
Elektropolierte (EP) Rohre: Für Anwendungen mit ultrahohen Reinheitsanforderungen, die Halbleiterfertigung und extrem reaktive oder korrosive Gase ist EP-Schlauchmaterial unerlässlich. Die Innenfläche wird einem elektrochemischen Glättungsprozess unterzogen, der mikroskopische Spitzen und Täler entfernt, die Chromoxidschicht passiviert und eine außergewöhnlich glatte Oberflächenbeschaffenheit erzielt.$Ra \le 0.15\,\mu m$ or $6\,\mu in$Diese extrem niedrige Oberflächenrauigkeit minimiert Totzonen, verhindert die Adsorption/Desorption von Gasmolekülen und reduziert die Partikelbildung und die Trocknungszeit beim Spülen drastisch.
Umgang mit verschiedenen Gasen: Inertgase vs. reaktive/toxische Gase
Bei der Materialauswahl muss auch die chemische Beschaffenheit des transportierten Gases berücksichtigt werden:
Edelgase (Helium, Argon, Stickstoff): Edelstahl BA 316L ist in der Regel ausreichend. Diese Gase reagieren nicht mit den Rohrwandungen, jedoch muss das Eindringen von Feuchtigkeit und Luft verhindert werden, um die Reinheit zu gewährleisten.
Oxidierende Gase (Sauerstoff, Lachgas): Alle Komponenten – einschließlich Rohre, Armaturen, Regler und Ventile – müssen gemäß CGA G-4.1 einer speziellen Reinigung für den Sauerstoffbetrieb unterzogen werden (Entfettung zur Beseitigung aller Kohlenwasserstoffspuren), um Brand- und Explosionsgefahren zu beseitigen.
Brennbare Gase (Wasserstoff, Acetylen, Methan): Rohrleitungssysteme benötigen eine separate mechanische Belüftung, Flammenrückschlagsicherungen (für Acetylen) und leckagefreie Schweißverbindungen. Kupferrohre sind für Acetylen aufgrund der Gefahr der Bildung explosiver Kupferacetylidverbindungen strengstens verboten.
Ätzende und giftige Gase (Ammoniak, Chlor, Chlorwasserstoff): EP 316L-Edelstahl ist unerlässlich und wird für extreme Umgebungen häufig durch spezielle Nickellegierungen wie Hastelloy ergänzt. Die Systeme müssen über doppelwandige Rohrleitungen verfügen oder in separaten Abluftschränken untergebracht sein.
Systemlayout & Druckmanagement
Ein gut durchdachtes Verteilungsnetz schafft ein Gleichgewicht zwischen optimaler Fluiddynamik und struktureller Sicherheit, minimiert Druckverluste und gewährleistet gleichzeitig präzise Förderparameter an jedem Instrument.
Dimensionierung der Hauptleitung und Berechnung des Druckverlusts
Die Planung eines zentralen Gassystems erfordert eine sorgfältige Berechnung der Spitzendurchflussmengen, der gleichzeitigen Verbrauchsfaktoren und der zulässigen Druckverluste. Ist eine Rohrleitung unterdimensioniert, kommt es bei mehreren gleichzeitigen Gasentnahmen zu Druckmangel bei den nachgeschalteten Geräten.
Die Berechnung des Druckabfalls ($\Delta P$) im gesamten Rohrleitungsnetz werden fluiddynamische Prinzipien angewendet, die für kompressible Gase angepasst sind, wie beispielsweise die Darcy-Weisbach-Gleichung oder vereinfachte isotherme Strömungsformeln:
$$\Delta P = f \cdot \frac{L}{D} \cdot \frac{\rho v^2}{2}$$
Kennzahlen:
$f$ = Darcy-Reibungsfaktor (abhängig von der Reynolds-Zahl und der Rohrrauheit)
$L$ = Äquivalente Rohrlänge (einschließlich Formstücke, Ventile und Krümmer)
$D$ = Innendurchmesser des Rohrs
$v$ = Gasgeschwindigkeit
Bewährte Methoden für das Design: Die Gasgeschwindigkeiten in den Hauptverteilern sollten generell begrenzt werden, um strömungsbedingte Vibrationen und übermäßigen Druckverlust zu vermeiden (typischerweise unterhalb von …). $ $ 15 zu $20\,m/s$Die Standard-Außendurchmesser (AD) für Laborleitungen liegen üblicherweise im Bereich von 1/4 $ Zoll bis $ $ 1 Zoll, abhängig von Entfernung und Volumenbedarf.
Gasdruckregelungsstufen
Um Sicherheit und Stabilität zu gewährleisten, nutzen zentrale Gasanlagen ein mehrstufiges Druckreduzierungsverfahren:
Primäre Druckregelung (Quellstufe): Diese Stufe befindet sich am Gasverteiler oder Gasschrank. Sie reduziert den hohen Flaschendruck (bis zu …) $ $ 150 zu $200\,bar$) auf einen mittleren Verteilungsdruck (typischerweise $ $ 6 zu $10\,bar$Viele moderne Verteiler verfügen über automatische Umschaltregler, die nahtlos von einer leeren Zylinderbank auf eine Reservebank umschalten, ohne die Versorgung zu unterbrechen.
Sekundäre Druckregelung (Leitungsreglerstufe): Sie sind oberhalb von sekundären Verteilerzweigen positioniert oder münden in bestimmte Laborzonen. Dadurch wird der Druck weiter auf etwa reduziert. $ $ 3 zu $5\,bar$, wodurch die Leitung gegen langfristige Reibungsverluste stabilisiert wird.
Kontrolle am Einsatzort (PoU): Direkt am Arbeitsplatz oder am Einlass des Instruments (z. B. Gaschromatographen oder Massenspektrometer) angebracht. Ein hochpräziser Membranregler und ein Absperrventil ermöglichen dem Anwender die Feinabstimmung des Lieferdrucks bis auf die exakten Betriebsanforderungen (z. B. $ $ 1 zu $2\,bar$unmittelbar bevor das Gas in die Analysehardware eintritt.
Leckerkennungs- und Alarmsysteme
Selbst die robustesten Rohrleitungsnetze sind anfällig für unvorhergesehene Ereignisse. Eine umfassende Sicherheitsarchitektur muss aktive Überwachung, automatisierte Eindämmung und Notbelüftungssteuerung integrieren.
1. Gassensoren und -detektoren
Die strategische Platzierung von elektrochemischen, Infrarot- oder katalytischen Gassensoren ist zwingend erforderlich. Die Sensoren sollten in der Nähe potenzieller Leckagequellen installiert werden.
Gasversorgungsschränke und Gasflaschenlagerräume.
Verteileranschlüsse und Druckreglerbaugruppen.
Unterhalb von Analysearbeitsplätzen, an denen giftige oder brennbare Gase verwendet werden.
Bei Gasen, die leichter als Luft sind (z. B. Wasserstoff), sollte die Atmosphäre in Deckenhöhe stattfinden, bei Gasen, die schwerer als Luft sind (z. B. Argon, Kohlendioxid), in Bodennähe.
2. Automatische Absperrventile (ASVs)
Integrierte Sicherheitssysteme verbinden Gassensoren direkt mit pneumatischen Notabschaltventilen (ESVs), die an der Gasquelle installiert sind. Wenn ein Sensor Gaskonzentrationen misst, die voreingestellte Sicherheitsgrenzwerte überschreiten (z. B. $20\%$ Bei Überschreitung der unteren Explosionsgrenze für brennbare Stoffe bzw. der unmittelbaren Gefahrenschwelle für giftige Stoffe löst das System automatisch die Magnetventile aus, um die Gaszufuhr an den Quellzylindern zu unterbrechen und so ein kontinuierliches Austreten von Gas in die Anlage zu verhindern.
3. Lüftungsverriegelungen
Gasräume und geschlossene Gasschränke müssen mit mechanischen Abluftsystemen ausgestattet sein, die an Luftstromschalter und Gasdetektoren angeschlossen sind. Sinkt der Luftstrom unter die erforderliche Luftwechselrate oder wird ein Gasleck festgestellt, kann ein Verriegelungssystem gleichzeitig die Gaszufuhr absperren, optische und akustische Alarme auslösen und Notabluftventilatoren aktivieren, um gefährliche Dämpfe sicher ins Freie abzuführen.

UHP-Einstufen-Spezialgasdruckregler
Fazit
Zentrale Gasanlagen Die Installation von Laboranlagen ist weit mehr als eine einfache Sanitärarbeit; sie ist eine kritische Disziplin der wissenschaftlichen Infrastruktur, die Personal schützt, hochwertige Analysegeräte sichert und die Reproduzierbarkeit von Experimenten gewährleistet. Durch die strikte Einhaltung anerkannter globaler Standards (wie NFPA 55 und CGA), die Auswahl hochwertiger Materialien wie Edelstahlrohre aus BA/EP 316L, die Entwicklung präziser, druckverlustoptimierter Layouts und die Integration fortschrittlicher Sicherheitsverriegelungen können Generalunternehmer und Laborleiter zukunftssichere Anlagen errichten.
Wer heute in professionelle Standards für die Auslegung von Laborgasleitungen und in die fachgerechte Ausführung investiert, legt den soliden Grundstein für Sicherheit, Effizienz und Spitzenforschung von morgen.
