Wie man ein Laborgasverteilungssystem für eine sichere Gasversorgung entwirft

Einleitung und Designumfang
Ein Laborgasverteilungssystem transportiert Gase von ihrer Quelle – Flaschen, Kryo-Dewargefäßen oder Großtanks – über Regler, Verteiler und Rohrleitungen zu den Verbrauchsstellen. Im Idealfall liefert das System das richtige Gas mit der richtigen Reinheit, dem richtigen Druck und der richtigen Durchflussmenge und minimiert gleichzeitig die Gefahren von unter Druck stehenden, brennbaren, giftigen, korrosiven und erstickenden Gasen. Im Fehlerfall wird es zu einer der gefährlichsten Anlagen im Gebäude. Eine sichere Gasversorgung wird nicht durch ein einzelnes Gerät erreicht, sondern durch eine Reihe von technischen Entscheidungen: Gasaudit, Analyse der geltenden Vorschriften, Bestimmung des Quellenstandorts, Materialauswahl, Druckregelung, technische Sicherheitsvorkehrungen und formelle Inbetriebnahme. Dieser Artikel beschreibt diese Abfolge.

Prüfung von Gasen, Gefahren und Bedarf
Der erste Schritt bei der Planung jeder Gasanlage, ob Neubau oder Modernisierung, ist die Bedarfsanalyse der Gase an jedem Standort: Welches Gas benötigt jedes Messgerät, welchen Reinheitsgrad, welchen Lieferdruck und welchen Spitzendurchfluss? Diese Analyse bestimmt alle nachfolgenden Schritte – die Dimensionierung der Rohrleitungen, die Speichermöglichkeiten und die Versorgungsart.

Jedes Gas wird nach seiner Gefahrenklasse klassifiziert. Normen wie NFPA 55 unterscheiden inerte, brennbare, oxidierende, korrosive, giftige, pyrophore und instabile reaktive Gase. Viele Gase bergen überlappende Gefahren: Chlor wirkt gleichzeitig oxidierend, korrosiv und giftig; Silan ist pyrophor und brennbar. Selbst inerte Gase sind nicht „sicher“: Stickstoff, Argon und Helium sind leicht erstickend, und die OSHA definiert eine sauerstoffarme Atmosphäre als eine mit einem Sauerstoffgehalt von unter 19.5 Vol.-%.

Bei der Dimensionierung sollte die Auslegung auf der dokumentierten gleichzeitigen Bedarfsmenge an allen Verbrauchspunkten basieren, zuzüglich eines Erweiterungsspielraums, den der Eigentümer für zukünftiges Wachstum rechtfertigen kann. Außerdem sollten die Druckverluste durch jede Komponente so berechnet werden, dass der an jedem Instrument erforderliche Mindestdruck bei maximalem Durchfluss und nicht nur an der Quelle verfügbar ist.

Codes und Quellort
Die Planung beginnt mit der Ermittlung der lokal geltenden Anforderungen und der anwendbaren Fassungen in Abstimmung mit dem Eigentümer und der zuständigen Behörde (AHJ). Vorschriften sind nur dort rechtsverbindlich, wo sie angewendet werden. In den Vereinigten Staaten umfasst das am häufigsten angewandte Regelwerk NFPA 55 (Compressed Gases and Cryogenic Fluids Code), NFPA 45 (Fire Protection for Laboratories Using Chemicals), CGA P-1 (Safe Handling of Compressed Gases in Containers) und OSHA 29 CFR 1910.101. NFPA 55 legt grundlegende Sicherheitsvorkehrungen für die Installation, Lagerung, Verwendung und Handhabung von Druckgasen fest und definiert maximal zulässige Mengen (MAQ) pro Kontrollbereich. Bei Überschreitung dieser Mengen ist ein Notfallplan erforderlich. NFPA 45 begrenzt die Gasmengen in Laboreinheiten unter Bezugnahme auf NFPA 55 und schreibt vor, dass nicht benötigte Gasflaschen außerhalb des Labors gelagert werden müssen. Die zulässigen Mengen hängen von der angewendeten Fassung, der Nutzungsklassifizierung, der Gestaltung des Kontrollbereichs und den Schutzvorkehrungen ab und müssen daher projektspezifisch mit der zuständigen Behörde (AHJ) festgelegt werden.

Die praktische Konsequenz: Gasflaschen sollten möglichst nicht im Labor aufbewahrt werden. Sie sind an einem separaten, sicheren und gut belüfteten Ort zu lagern. Unverträgliche Gase sind getrennt zu halten, und volle Flaschen sind von leeren getrennt aufzubewahren.

Für eine unterbrechungsfreie Versorgung werden die Zylinder in Gruppen über einen Umschaltverteiler verbunden. So kann eine Gruppe entlüftet, befüllt und gespült werden, während eine zweite Gruppe das System weiterhin versorgt. Halbautomatische Umschaltsysteme schalten von einer primären Zylindergruppe auf eine Reserve um, ohne die Gaszufuhr zu unterbrechen. Der Verteiler muss so konstruiert sein, dass ein unbeabsichtigter Querfluss zwischen den Zylindern verhindert wird. Verwenden Sie hierfür geeignete Absperr- und Rückflussverhinderer. Schließen Sie niemals inkompatible Gase an einen gemeinsamen Verteiler an.

Materialien, Verbindungen und Sauberkeit auswählen
Die Materialauswahl beginnt mit der Gasverträglichkeit für den jeweiligen Einsatz – Legierung, Dichtungen, Konzentration, Feuchtigkeit, Temperatur und Druck – und berücksichtigt anschließend Reinheitsanforderungen und Lebenszykluskosten. Beispielsweise schreibt ein nationaler Laborstandard Kupferrohre vom Typ K mit silbergelöteten Verbindungen oder Edelstahl nach ASTM A269 mit automatisch orbitalgeschweißten Verbindungen als bevorzugte Rohrleitungsmaterialien für Wasserstoff- und Methansysteme vor. Edelstahl ist nicht universell für korrosive Gase geeignet – insbesondere nicht für den Einsatz mit feuchtem Chlor – daher muss die Verträglichkeit gasspezifisch geprüft werden. Für die medienberührenden Teile von Reglern gilt dasselbe Prinzip: Anwendung, Gasart und erforderlicher Förderdruck beeinflussen die Reglerauswahl. Metallmembranen können Ausgasung und Permeation im Vergleich zu Elastomeren reduzieren, und kostengünstige Materialien können die Feuchtigkeitsreinheit des Gases in der Flasche nicht gewährleisten.

Reinheit ist eine Konstruktionsanforderung und darf nicht erst im Nachhinein berücksichtigt werden. Spezifizieren Sie sauerstoffkompatible Komponenten mit dokumentierter Reinheit für Sauerstoffanwendungen gemäß der entsprechenden Norm, z. B. CGA G-4.1, und schützen Sie gereinigte Oberflächen vor erneuter Kontamination: Die Komponenten müssen gereinigt, verschlossen und zertifiziert geliefert werden und bis zur Installation versiegelt bleiben.

Den Druck erhöhen

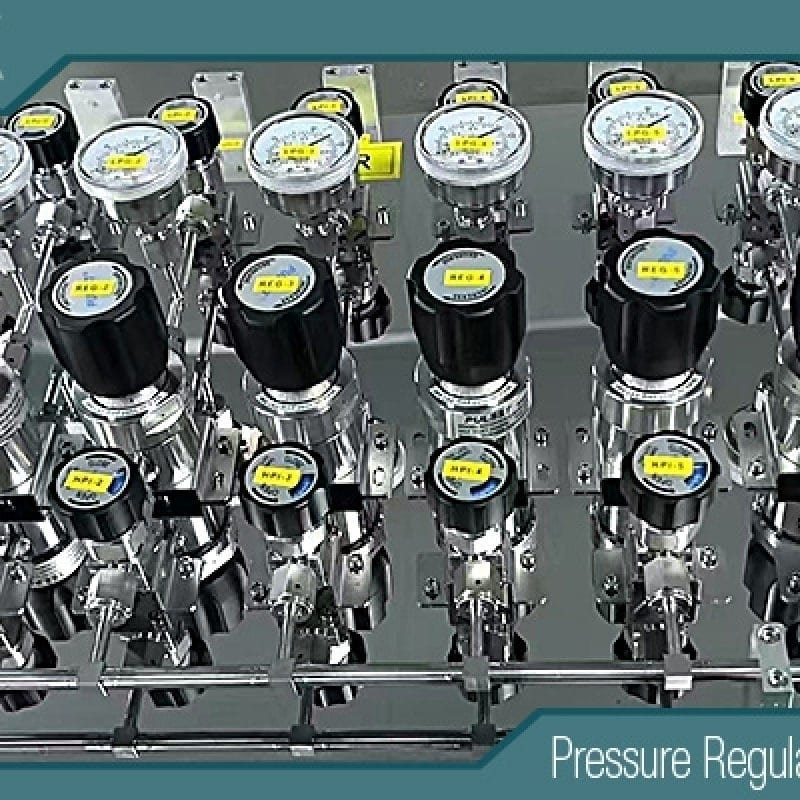

Gasflaschen speichern Gas unter hohem Druck – üblicherweise 2,000–3,000 psig –, während Messgeräte in der Regel deutlich weniger Druck benötigen. Die Druckreduzierungsstufen werden entsprechend dem Quelldruck, dem erforderlichen Lieferdruck, dem Durchflussbedarf und der Reglerleistung ausgewählt: Ein Quell- oder Verteilerregler senkt den Flaschendruck auf einen mittleren Verteilungsdruck, und eine Leitungsregelung wird bei Bedarf am Verbrauchsort hinzugefügt. Ein Regler ist ein Druckregelgerät, kein Durchflussregelgerät.

Zweistufige Regler werden eingesetzt, wenn eine stabile Druckabgabe erforderlich ist: Ein einstufiger Regler weist eine „abfallende Eingangskennlinie“ auf – der Ausgangsdruck steigt mit sinkendem Flaschendruck –, während ein zweistufiger Regler den sich ändernden Flaschendruck kompensiert und die Empfindlichkeit gegenüber dem Ausgangsdruck reduziert. Daher wird er für Analysegeräte wie Gaschromatographen empfohlen. Die Stufenregelung allein bietet jedoch keine ausreichende Sicherheit. Regler können ausfallen oder kriechen. Daher ist ein unabhängiger, nachgeschalteter Überdruckschutz erforderlich, der von einem qualifizierten Systemplaner für das jeweilige System ausgewählt und dimensioniert wird. Ein nachgeschaltetes Sicherheitsventil ist ein dokumentierter Schutz gegen Kriechen.

Die Schutzmaßnahmen entwickeln
Zusätzliche Sicherheitsvorkehrungen ergänzen die Eindämmung. Wo Vorschriften die Lagerung gefährlicher Gase in Gasschränken vorschreiben, umfassen die typischen Anforderungen eine Stahlkonstruktion mit einer Stärke von mindestens 12 Gauge, selbstschließende Zugangstüren, Belüftung mit definierter Anströmgeschwindigkeit an den Zugangsöffnungen, internen Sprinklerschutz und eine Begrenzung der Zylinderanzahl pro Schrank. Die Anforderungen an Einhausung, Belüftung, Brandschutz, Detektion und automatische Abschaltung richten sich nach den Gasgefahren, -mengen, der Nutzung und den geltenden Vorschriften. Institutionelle Richtlinien veranschaulichen diesen mehrstufigen Ansatz: Hochgiftige und pyrophore Gase werden in mit Sprinkleranlagen ausgestatteten Gasschränken gelagert, die über Steuerungen verfügen, welche die Gaszufuhr bei Erkennung unterbrechen, Überströme regeln, die Abgase überwachen und bei Abgasverlust automatisch abschalten. Zusätzlich gibt es eine manuelle Notabschaltung am Schrank.

Die Detektion erfolgt durch gezielte Planung, nicht durch zufällige Installation. Sensoren werden anhand der Gasdichte und wahrscheinlicher Austrittspunkte platziert – leichtere Gase wie Wasserstoff sammeln sich in höheren Konzentrationen, schwerere Gase in niedrigeren – wobei auch Luftströmungsmuster, Austrittstemperatur, Aufenthaltsbereiche und Herstellerangaben zu berücksichtigen sind. Detektionssysteme sollten mit automatischen Steuerungen verbunden sein, die die Gaszufuhr im Falle eines Lecks unterbrechen. Alarme müssen ausgelöst werden, bevor gefährliche Konzentrationen erreicht werden. Die Sauerstoffüberwachung erfolgt nach der Bewertung plausibler Mangel- und Überschussszenarien, wenn erstickende Gase oder kryogene Flüssigkeiten gelagert oder abgegeben werden. Mangelalarme beziehen sich auf den OSHA-Grenzwert von 19.5 %, Überschuss wird separat überwacht, sofern er plausibel ist.

Die Notabsperrung vervollständigt die Sicherheitsebene. Manuelle und automatisch betätigte Notabsperrventile sollten an der Entnahmestelle und an der Gasquelle leicht zugänglich und deutlich gekennzeichnet installiert sein. Die Grenzen jedes Geräts sind zu kennen: Ein Überströmventil stoppt den Durchfluss nur, wenn die festgelegten Auslösebedingungen erreicht sind, und erkennt daher nicht jedes Leck. Ein Flammenrückschlagsicherungsventil verhindert die Flammenausbreitung und hat nicht dieselbe Funktion wie ein Rückschlagventil. Bei korrosiven und toxischen Gasen ist eine Spülfunktion mit einem kompatiblen Spülgas sowie ein Schutz gegen Rückfluss in die Spülleitung erforderlich. Regler in korrosiven Medien sollten während der Abschaltung mit einem Inertgas wie Stickstoff gespült werden. Das Spülverfahren und die Spülsequenz müssen für den jeweiligen Anwendungsfall validiert sein. Eine dokumentierte Methode zur Entfernung von Restgas und Umgebungsfeuchtigkeit vor dem Flaschenwechsel ist die Verdünnungsspülung, bei der Regler und Leitungen abwechselnd über ein Sicherheitsventil unter Druck gesetzt und entlüftet werden. Spül- und Überdruckgase müssen an einen sicheren Ort abgeleitet oder behandelt werden und dürfen niemals in bewohnte Räume gelangen.

Beauftragung formell
Die Inbetriebnahme muss messbar und dokumentiert sein. Zunächst ist während der Planungsphase der maßgebliche Rohrleitungsnorm gemäß dem tatsächlichen Anwendungsbereich, der Gasversorgung, den Auslegungsbedingungen und den behördlichen Anforderungen festzulegen – ein Laborstandort allein reicht nicht aus, um zu bestimmen, ob ASME B31.3, ASME B31.9 oder eine andere Norm Anwendung findet.

Die mechanische Integritätsprüfung mittels Druck bestätigt die Funktionsfähigkeit der Rohrleitung gemäß dem Auslegungsdruck. Führen Sie die Prüfung nach einem zugelassenen Verfahren durch, das den Prüfdruck gemäß den geltenden Normen, ein geeignetes Medium wie trockenen, ölfreien Stickstoff, die Prüfdauer und die Abnahmekriterien festlegt. Da bei pneumatischen Prüfungen erhebliche Energie gespeichert wird, dürfen Bauteile, die nicht für den Prüfdruck ausgelegt sind, nicht geprüft werden. Druckbeaufschlagte Verbindungen dürfen niemals justiert werden.

Die Dichtheitsprüfung der Anlage erfolgt separat: Branchenüblich ist die Prüfung mit einem geeigneten Medium bei oder unterhalb des maximal zulässigen Betriebsdrucks des Systems durchzuführen. Zunächst wird eine Vorprüfung bei niedrigem Druck durchgeführt, um größere Leckagen vor der vollständigen Druckbeaufschlagung zu lokalisieren. Das Abnahmeprogramm sollte außerdem die Reinheit und die Wasserqualität an den Entnahmestellen (sofern spezifiziert) überprüfen, die Identität jedes Auslasses bestätigen, auf Querverbindungen prüfen und die Druck- und Durchflussleistung an jeder Entnahmestelle nachweisen. Abschließend sind die Sicherheitseinrichtungen umfassend zu prüfen: Gasdetektion, Alarme, Lüftungsverriegelungen sowie automatische und manuelle Notabschaltung. Die Übergabe sollte Bestandspläne, Materialzertifikate, Prüfprotokolle, Kennzeichnung und Wartungsanweisungen umfassen.

Pflegen und Verbessern
Eine Gasanlage ist nie „fertig“. Regler, Sicherheitsventile und flexible Verbindungsstücke müssen gemäß den Herstellerangaben in ein Wartungsprogramm aufgenommen werden. Andere Gaswarngeräte sind auf dieselbe Weise zu warten. Sauerstoffmessgeräte sind gemäß den geltenden Vorschriften und dem genehmigten Überwachungsprogramm zu kalibrieren und auf ihre Funktion zu prüfen. Gasflaschen müssen gesichert und, falls vorhanden, mit Schutzkappen versehen sein, wenn sie abgekoppelt und gelagert werden. Sie sind nach Gefahrenklasse getrennt zu lagern und nach Gebrauch umgehend zurückzugeben.

Die Planung einer sicheren Gasversorgung erfordert die Berücksichtigung aller Gefahren: die im Druck gespeicherte Energie, das Brandpotenzial brennbarer Stoffe und Oxidationsmittel, die Unsichtbarkeit erstickender Gase und die schleichende chemische Wirkung korrosiver Substanzen. Ein System, das all diese Faktoren berücksichtigt, gewährleistet eine sichere und zuverlässige Gasversorgung über die gesamte Nutzungsdauer des Labors.
