Kritische UHP-Argonventile in HPLC- und Massenspektrometriesystemen: Hüter von Reinheit und Präzision

Hochleistungsflüssigkeitschromatographie (HPLC) und Massenspektrometrie (MS), insbesondere in ihrer gekoppelten Konfiguration als LC-MS, gelten als Goldstandard der analytischen Chemie in der Pharmazie, Proteomik, Umweltanalytik und klinischen Diagnostik. Die Integrität dieser Analysen hängt maßgeblich von der Reinheit und Stabilität der verwendeten Gase ab. Argon ist als Kollisionsgas in der Tandem-Massenspektrometrie (MS/MS) und als Zerstäuber-/Desolvatisierungsgas in induktiv gekoppelten Plasma-Massenspektrometern (ICP) unverzichtbar. Dieser Artikel beleuchtet die entscheidende, aber oft übersehene Rolle von Argonventilen mit ultrahoher Reinheit (UHP) in diesen Systemen. Wir untersuchen die technischen Anforderungen, Ventiltypen, Materialeigenschaften, Installationsverfahren und Wartungsprotokolle, die den zuverlässigen Schutz dieser Komponenten vor Kontamination gewährleisten und somit die Empfindlichkeit, Reproduzierbarkeit und Verfügbarkeit der Instrumente sichern.

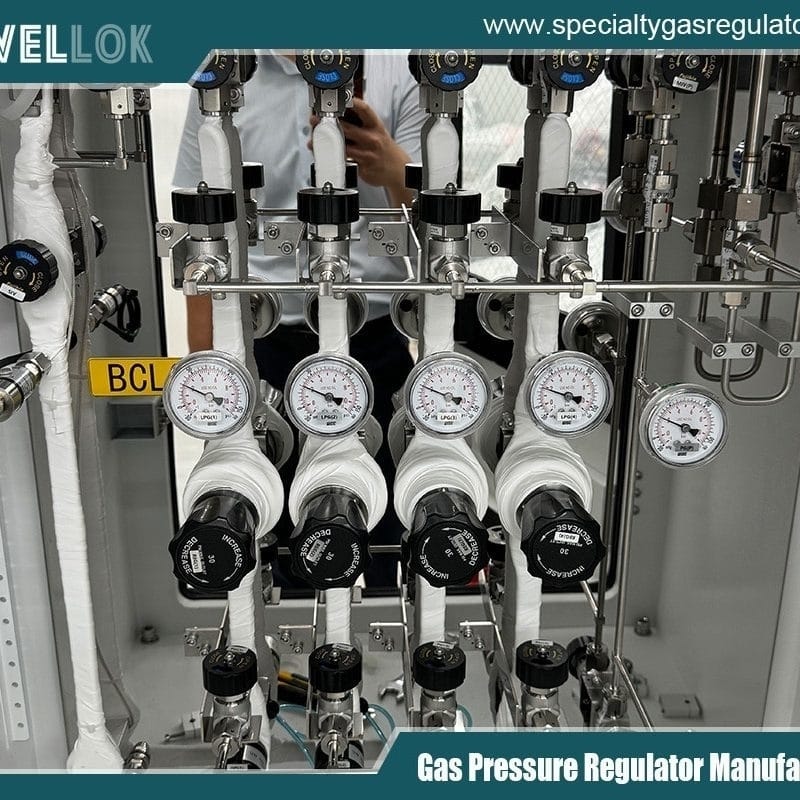

Hochleistungs-Gasdruckregler mit ultrahoher Reinheit
Die unsichtbare Säule der analytischen Treue

Das Streben nach Nachweisgrenzen im ppb- oder sogar ppt-Bereich in modernen HPLC- und MS-Systemen schafft ein Umfeld, in dem jede Komponente eine potenzielle Störquelle darstellt. Obwohl Säulenchemie, Detektordesign und Softwarealgorithmen große Aufmerksamkeit gewidmet wird, bildet das Gaszufuhrsystem – insbesondere dessen Ventile – eine unsichtbare Säule, die die gesamte analytische Struktur trägt. Hochreines Argon (typischerweise 99.999 % rein oder höher) muss ohne Qualitätsverlust von der Gasflasche oder dem Generator zur Ionisations- oder Kollisionszelle des Instruments gelangen. Jedes Ventil in diesem Pfad, das Feuchtigkeit, Kohlenwasserstoffe, Sauerstoff oder Partikel einbringt, kann zu Grundrauschen, erhöhtem Hintergrundsignal, Signalunterdrückung, Störsignalen und Korrosion empfindlicher Metallkomponenten führen. Daher sind die Auswahl und das Management von hochreinen Argonventilen nicht nur rein technische Entscheidungen, sondern kritische technische Entscheidungen, die die Datenqualität direkt beeinflussen.

Die Rolle von Argon in HPLC-MS-Systemen

Um die Bedeutung des Ventils zu verstehen, muss man zunächst die Funktionen von Argon kennen:

Kollisionsinduzierte Dissoziation (CID) in der Tandem-Massenspektrometrie (QqQ, Q-TOF): In Kollisionszellen kollidieren Argonmoleküle mit Vorläuferionen, wodurch diese in Produktionen fragmentiert werden, die anschließend strukturell aufgeklärt werden. Druck und Reinheit des Argons sind von entscheidender Bedeutung. Verunreinigungen wie Stickstoff oder Wasser können die Kollisionseffizienz beeinträchtigen und zu inkonsistenten Fragmentierungsmustern sowie einer geringeren quantitativen Genauigkeit führen.
Zerstäubung und Desolvatisierung in der ICP-MS: Bei einer der empfindlichsten Elementanalysetechniken werden Proben mittels Argonplasma (bei ca. 10,000 K) atomisiert und ionisiert. Das zur Plasmaerzeugung, Probenzerstäubung und Kühlung der Grenzfläche verwendete Argon muss von extrem hoher Reinheit sein. Verunreinigungen durch Kohlenwasserstoffe oder Feuchtigkeit führen zur Unterdrückung des Plasmas, erhöhen die Oxidbildung (z. B. durch Interferenzen von CeO⁺ mit Pr⁺) und verursachen spektrale Überlappungen, was die Messgenauigkeit erheblich beeinträchtigt.
Spülung der APCI-Quelle (Atmospheric Pressure Chemical Ionization): Argon wird mitunter als Schutzgas oder Trocknungsgas verwendet. Verunreinigungen führen hierbei direkt zu Störsubstanzen im Ionisationsbereich.
Jedes Ventil, das den UHP-Argon-Standard der Güteklasse 5.0 oder 6.0 nicht erfüllt, gefährdet diese grundlegenden Prozesse.

Technische Anforderungen an UHP-Argonventile

Ventile für den Einsatz unter Ultrahochdruckbedingungen müssen so konstruiert sein, dass sie eine Reihe strenger Kriterien erfüllen:

Null Totvolumen oder minimales Innenvolumen: Stagnierende Bereiche, in denen sich Gas ansammeln kann, führen zu Memory-Effekten und langsamen Reaktionszeiten, was besonders kritisch ist, wenn Ventile zum Schalten oder Kalibrieren verwendet werden. Durch eine spezielle Konstruktion werden die Innenvolumina minimiert.
Außergewöhnliche Dichtheit: Äußere Leckagen verschwenden teures Gas und bergen Sicherheitsrisiken. Noch tückischer sind innere Leckagen an Ventilsitzen (die einen Gasaustritt im geschlossenen Zustand ermöglichen) oder das Durchdringen von Dichtungen, was zu Druckinstabilität im System führen kann. Ventile müssen daher einer Helium-Leckageprüfung bei sehr niedrigen Durchflussraten (z. B. < 1 x 10⁻⁹ atm cm³/s) unterzogen werden.
Minimale Partikelerzeugung: Der Betätigungsmechanismus (Spindelbewegung) darf keine metallischen oder elastomeren Partikel erzeugen. Dies wird durch präzise Bearbeitung, robuste Dichtungskonstruktionen und den Einsatz von Membran- oder Faltenbalgdichtungen zur Trennung des Betätigungsmechanismus vom Gasstrom erreicht.
Ausgasungs- und Permeationsbeständigkeit: Die Werkstoffe für Ventilkörper und Dichtungssitze müssen geringe Eigenausgasungsraten für Wasser, Sauerstoff und Kohlenwasserstoffe aufweisen. Die Permeation von atmosphärischen Gasen durch die Dichtungen muss vernachlässigbar sein.
Korrosionsbeständigkeit und inerter Strömungsweg: Die benetzten Materialien – typischerweise 316L Edelstahl, elektropoliert (EP) oder chemisch passiviert – müssen hochgradig inert sein, um die Adsorption/Desorption von aktiven Spezies zu verhindern und Korrosion zu widerstehen, die zu einer wichtigen Partikelquelle wird.

Ventiltypen und ihre spezifischen Anwendungen

An verschiedenen Stellen der Gasleitung sind unterschiedliche Ventiltechnologien erforderlich.

Absperrventile:
Membranventile: Der Goldstandard für UHP-Anwendungen. Eine flexible Membran wird gegen einen festen Sitz gepresst (häufig Metall-Metall oder PFA-Metall). Der Betätigungsmechanismus ist vollständig vom Prozessgas isoliert, wodurch Spindeldichtungen als Leckage- oder Kontaminationsquelle ausgeschlossen werden. Sie bieten hervorragende Dichtheit und ein geringes Innenvolumen.
Balgventile: Verwenden Sie einen hermetisch abgedichteten Metallbalg zur Isolierung der Spindel. Hervorragend geeignet für Anwendungen mit hoher Schaltfrequenz oder hohen Temperaturen. Wie Membranventile bieten sie einen hohen Schutz vor dem Eindringen von Atmosphärenluft.
Gepackte Spindelventile (mit Vorsicht): Herkömmliche Spindelventile mit Dichtung (z. B. Graphit) sind zwar günstiger, aber im Allgemeinen für kritische UHP-Anwendungen ungeeignet. Die Dichtung kann Feuchtigkeit aufnehmen, muss regelmäßig nachgezogen werden (was die Spindel verformen kann) und stellt eine potenzielle Leckagequelle dar.
Rückschlagventile (Nichtrückschlagventile): Unerlässlich zur Verhinderung von Rückfluss, der beim Zylinderwechsel oder bei Druckabfall im System auftreten kann. UHP-Rückschlagventile verwenden federbelastete Membranen oder Kugeln mit Hartdichtungen, um eine zuverlässige Abdichtung und ein schnelles Ansprechverhalten bei minimalem Öffnungsdruck zu gewährleisten.
Regelventile (erste Stufe und Schalttafel): Obwohl es sich nicht um einfache Ein/Aus-Ventile handelt, ist der Druckregler das wichtigste Ventil im System. Er regelt den Druck der Hochdruckflasche auf einen nutzbaren Systemdruck. Für UHP-Argon werden spezielle, saubere Druckregler aus Messing oder Edelstahl mit besonders gereinigten Innenteilen und elastomerfreien Membranen benötigt. Ein minderwertiger Druckregler stellt die größte potenzielle Kontaminationsquelle dar.
Zweistufige vs. einstufige Regulierung: Für höchste Stabilität in MS-Anwendungen ist ein zweistufiger Regler (oder ein einstufiger Regler mit einem zusätzlichen, am Bedienfeld montierten Regler) vorzuziehen. Er gewährleistet einen stabileren Ausgangsdruck trotz sinkenden Zylinderdrucks und sichert so einen gleichbleibenden Kollisionsgasdruck bzw. eine gleichbleibende ICP-Plasmastabilität.

Materialwissenschaft und Oberflächenbearbeitung

Die verwendeten Materialien sind genauso wichtig wie die Ventilkonstruktion.

Metallische Bauteile: Edelstahl 316L (niedriger Kohlenstoffgehalt verhindert Sensibilisierung und Korrosion) ist Standard. Die Oberflächenbeschaffenheit ist entscheidend:
Elektropolieren (EP): Ein elektrochemisches Verfahren entfernt die Oberflächenschicht, glättet die Mikrostruktur und beseitigt eingebettete Eisenpartikel. Es hinterlässt eine chromreiche, passive Oxidschicht, die hochkorrosionsbeständig ist und die Oberfläche für Adsorption verringert.
Mechanisches Polieren: Kann zwar wirksam sein, kann aber Metall verschmieren und Verunreinigungen einschließen.
Sitz- und Dichtungsmaterialien: Elastomere werden im kritischen Strömungsweg generell vermieden. Falls erforderlich, bieten Perfluorelastomere (FFKM, z. B. Kalrez®) die beste chemische und thermische Beständigkeit bei geringer Ausgasung. Polytetrafluorethylen (PTFE) wird aufgrund seiner hohen Inertheit häufig für Dichtflächen und Dichtungen verwendet, neigt jedoch zu Kaltfließverhalten. Metall-auf-Metall-Dichtflächen (z. B. Edelstahl auf Edelstahl) bieten höchste Reinheit und Temperaturbeständigkeit, gewährleisten aber möglicherweise keine absolut dichte Abdichtung.

Best Practices für Auswahl, Installation und Wartung

Auswahlkriterium:
UHP- oder Atomabsorptions-/ICP-Qualität angeben: Stellen Sie sicher, dass das Ventil für UHP-Anwendungen ausgelegt und zertifiziert ist.
Zertifizierungen anfordern: Die Hersteller sollten Materialzertifizierungen, Helium-Lecktestberichte und Reinheitsdaten (z. B. Partikelanzahl gemäß SA/ISO-Normen) vorlegen.
Ordnen Sie das Ventil der jeweiligen Funktion zu: Verwenden Sie Membran-/Balg-Absperrventile für Hauptleitungen, hochdichte Rückschlagventile zur Verhinderung von Rückfluss und spezielle UHP-Regler.
Installation (Die Kunst des „Sauberseins“):
Ordnungsgemäße Handhabung: Die Ventile sollten bis zum Einbau in ihren verschlossenen Plastikbeuteln bleiben. Tragen Sie puderfreie Handschuhe.
Geeignete Schläuche: Verwenden Sie Edelstahlrohre aus 316L EP. Rohrschneiden und Entgraten: Verwenden Sie einen Rohrabschneider, niemals eine Metallsäge. Ein unsauberer Schnitt erzeugt Metallspäne, die stromabwärts transportiert werden. Entgraten Sie das Rohr immer gründlich innen und außen.
Reinigung und Entleerung: Vor dem Anschluss an das Instrument muss die gesamte Gasleitung (mit installierten Ventilen) gründlich mit UHP-Argon gespült werden, um alle während der Montage eingedrungenen atmosphärischen Verunreinigungen zu entfernen.
Lecksuche: Das gesamte installierte System muss mit einem empfindlichen Helium-Lecksuchgerät oder einer speziell für Reinstsysteme entwickelten Lecksuchflüssigkeit auf Dichtheit geprüft werden (niemals Seifenwasser verwenden).
Wartung:
Vorbeugende Wartung: Erstellen Sie einen Zeitplan basierend auf der Anzahl der Zyklen oder der Zeit. Dies kann den Austausch von Membranköpfen oder kompletten Ventilen in kritischen Positionen erfordern.
Fehlerbehebung: Eine allmähliche Abnahme der Geräteempfindlichkeit oder ein Anstieg des Hintergrundrauschens lassen sich häufig auf die Gasreinheit zurückführen. Zu den Diagnosemaßnahmen gehören die Isolierung von Abschnitten der Gasleitung, der Einsatz eines Restgasanalysators (RGA) oder die Verwendung einer bekannten, reinen, tragbaren Argonquelle.
Aufzeichnungen: Führen Sie Protokolle über alle Ventilinstallationen, Zertifizierungen und Dichtigkeitsprüfungsergebnisse.

Hochleistungs-Gasdruckregler mit ultrahoher Reinheit
Fazit

In der anspruchsvollen Welt der Analytik, wo eine einzige kontaminierte Probe oder eine ungenaue Kalibrierung wochenlange Arbeit zunichtemachen kann, darf die Gasversorgung keine Schwachstelle darstellen. UHP-Argonventile , vom Regler am Zylinder bis zum Absperrventil vor dem Messgerät, sind die entscheidenden Kontrollpunkte, die die Integrität des Analysegases gewährleisten. Die Investition in die richtige Ventiltechnologie – Membran- oder Balgventile, hochintegrierte Rückschlagventile und spezielle UHP-Regler – aus hochwertigen Materialien und mit größter Sorgfalt installiert, ist keine unnötige Ausgabe. Es ist eine direkte Investition in die Kernkompetenzen des Labors: Datenintegrität, Geräteverfügbarkeit und wissenschaftliche Reputation. Indem Wissenschaftler und Laborleiter diese Komponenten mit der gleichen Sorgfalt behandeln wie Säulen und Detektoren, stellen sie sicher, dass ihre HPLC- und Massenspektrometrie-Systeme optimale Leistung erbringen und die von der modernen Wissenschaft geforderte Präzision und Genauigkeit liefern.
