Die Wissenschaft der Oberflächenrauheit bei Membranventilen aus ultrahochreinem Material (UHP)

Die Wissenschaft der Oberflächenrauheit bei Membranventilen aus ultrahochreinem (UHP) Material

Membranventile mit ultrahoher Reinheit (UHP) weisen unterschiedliche Rauheitsgrade der Innenfläche auf, die primär durch den Ra-Wert (mittlere Rauheit) gemessen werden , um Verunreinigungen in kritischen Anwendungen zu vermeiden. Der typische Bereich der Oberflächenrauheit für UHP-Membranventile liegt zwischen 5 µin (0.13 µm) und 25 µin (0.6 µm).

Gängige Arten von Oberflächenrauheit

UHP-Membranventile werden typischerweise mit spezifischen Oberflächenbeschaffenheiten hergestellt, die mit Instrumenten gemäß Normen wie ASME B46.1 überprüft werden.

5 µin Ra (0.13 µm)Dies ist eine der glattesten Oberflächen, die für UHP-Bauteile erhältlich sind und häufig durch eine Kombination aus mechanischem Polieren und Elektropolieren erzielt wird. Diese Oberflächengüte wird in anspruchsvollsten Halbleiteranwendungen eingesetzt, um minimale Partikelbildung und Verunreinigungen zu gewährleisten.
8 µin Ra (0.20 µm)Bei einigen speziellen UHP-Edelstahlprodukten, wie z. B. bestimmten Serien von Balg- und Membranventilen, beträgt die mittlere Prozessrauheit 8 µin Ra.
10 µin Ra (0.25 µm)Diese Oberflächenbehandlung ist ein gängiger Standard für Anwendungen mit hohen Reinheitsanforderungen und bietet ein gutes Verhältnis von Glätte und Wirtschaftlichkeit. Elektropolieren ist optional ebenfalls möglich, um dieses Niveau konstant zu erreichen.
25 µin Ra (0.6 µm)Diese Oberflächenbehandlung wird häufig mit Anwendungen in Verbindung gebracht, die hohe Reinheit oder Hygiene erfordern (z. B. Bioprozesse und Pharmazeutika). Sie findet sich aber auch bei einigen UHP-Kunststoffkomponenten gemäß Normen wie SEMI F57.

Messparameter

Die wichtigsten Messparameter in der UHP-Industrie sind Ra und Rz.

Ra (Durchschnittliche Rauheit)Dies ist der arithmetische Mittelwert der Absolutwerte der Profilhöhenabweichungen innerhalb der Auswertungslänge. Ra ist der gebräuchlichste und standardisierte Parameter für die allgemeine Spezifikation der Oberflächenrauheit und die Qualitätskontrolle bei UHP-Anwendungen.
Rz (Mittlere Rautiefe)Dieser Parameter misst den durchschnittlichen vertikalen Abstand zwischen dem höchsten Punkt und dem tiefsten Punkt in jedem Messabschnitt. Rz reagiert empfindlicher auf extreme Unebenheiten wie Kratzer und Vertiefungen, die die Dichtungsleistung erheblich beeinträchtigen können.

Oberflächenbehandlungsprozesse

Um diese präzisen Oberflächenbeschaffenheiten zu erzielen, sind oft spezielle Fertigungs- und Nachbearbeitungsverfahren erforderlich:

Mechanisches PolierenEin Verfahren, bei dem abrasive Materialien zur Glättung der Oberfläche eingesetzt werden. Dies ist ein wichtiger Schritt, um vor der weiteren Veredelung bestimmte Ra-Werte zu erreichen.
ElektropolierenBei diesem elektrochemischen Verfahren wird eine dünne Materialschicht abgetragen, wodurch eine spiegelglatte Oberfläche mit niedrigeren Ra-Werten, oft bis zu 5 oder 10 µin, entsteht. Zudem wird die Korrosionsbeständigkeit durch Passivierung der Oberfläche verbessert.
PassivierungDie Passivierung ist zwar kein eigenständiges Oberflächenbehandlungsverfahren, aber eine entscheidende Nachbehandlung für UHP-Edelstahlbauteile. Dabei wird freies Eisen mithilfe einer Säurelösung von der Oberfläche entfernt, wodurch die Korrosionsbeständigkeit des Materials verbessert wird.

Warum die Oberflächenbeschaffenheit die Grundlage der Reinheit ist

In der Halbleiterfertigung, der Bioprozesstechnik und der Hightech-Gasversorgung ist die Bezeichnung „Ultrahochreinheit“ (UHP) mehr als nur ein Marketingbegriff – sie ist eine strenge technische Vorgabe. Herzstück dieser Systeme ist das Membranventil , eine kritische Komponente, deren medienberührende Innenflächen nahezu makellos sein müssen.

Die Oberflächenrauheit ist das wichtigste Kriterium, um festzustellen, ob ein Ventil ohne Kontamination funktioniert. Selbst mikroskopisch kleine Erhebungen und Vertiefungen (Rauheit) können Feuchtigkeit, Gase oder Partikel einschließen, was zu Ausgasungen oder Partikelablösung führen kann. Diese können einen millionenschweren Halbleiterwafer zerstören oder eine pharmazeutische Charge verunreinigen.

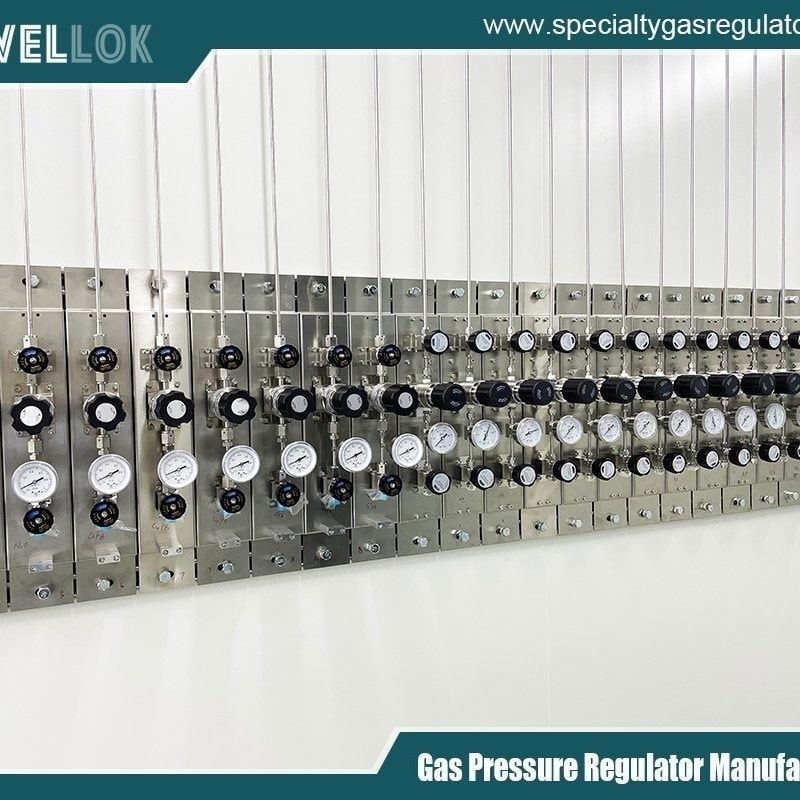

Hersteller von Gasflaschen-Umschaltverteilern
Wichtige Messparameter: Dekodierung von Ra und Rz
Das Verständnis der technischen Spezifikationen eines UHP-Ventils erfordert eine eingehende Betrachtung der Oberflächenmesstechnik. Gemäß der Norm ASME B46.1 definieren zwei Hauptparameter die Qualität dieser Oberflächen:

Ra (Rauheitsdurchschnitt):Dies ist das arithmetische Mittel aller absoluten Abstände des Rauheitsprofils von der Mittellinie innerhalb der Auswertungslänge. Es ist der am häufigsten verwendete Parameter für die allgemeine Qualitätskontrolle.
Rz (Mittlere Rautiefe):Im Gegensatz zu Ra, das alle Werte mittelt, berechnet Rz den mittleren vertikalen Abstand zwischen den fünf höchsten Gipfeln und den fünf tiefsten Tälern. Bei UHP-Anwendungen ist Rz von entscheidender Bedeutung, da es die „Extreme“ identifiziert – die tiefen Spalten, in denen sich Bakterien oder Partikel am ehesten verstecken.

Standardmäßige Oberflächenrauheitswerte in UHP-Anwendungen
Je nach Medium (gasförmig vs. flüssig) und Branche werden unterschiedliche Ra-Werte vorgegeben. Führende Hersteller wie Swagelok kategorisieren ihre Produkte anhand dieser Verfahren:

5 µin Ra (0.13 µm):Der „Goldstandard“ für die Gaszufuhr in Halbleitern. Diese extrem glatte Oberfläche wird durch Präzisionsbearbeitung und anschließendes Elektropolieren erzielt.
8 µin Ra (0.20 µm):Üblich für hochwertige Balgen und bestimmte Membranventil Serien (z. B. DL- und DS-Serien), bei denen höchste Reinheit erforderlich ist, aber 5 µin nicht zwingend vorgeschrieben ist.
10 µin Ra (0.25 µm):Eine standardmäßige, hochreine Oberflächenbehandlung, die häufig bei allgemeinen Instrumenten und hochwertigen Laborgassystemen verwendet wird.
20 bis 25 µin Ra (0.5 bis 0.6 µm):Typisch für hygienische Bioprozesse (ASME BPE SF1) oder UHP-Kunststoffkomponenten wie PFA-Ventile, die dem SEMI F57-Standard entsprechen müssen.

Fortschrittliche Oberflächenbehandlungsverfahren
Eine roh bearbeitete Oberfläche ist niemals „UHP-bereit“. Sie muss eine Reihe von Behandlungen durchlaufen, um die erforderliche Oberflächengüte im Mikrozollbereich zu erreichen.

Mechanisches Polieren (MP)

Dies ist der grundlegende Schritt. Durch die Verwendung immer feinerer Schleifmittel wird die Oberfläche geglättet. Obwohl das Polieren die Oberflächenrauheit (Ra) reduziert, können Schleifpartikel eingebettet und die Kristallstruktur des Metalls verzerrt werden, wodurch mikroskopische „Schmierstellen“ entstehen, in denen sich Verunreinigungen festsetzen.

Elektropolieren (EP)

Dies ist der entscheidende Schritt für hochglanzpolierten Edelstahl. Durch den Einsatz eines elektrochemischen Bades werden die Oberflächenrauigkeiten schneller aufgelöst als die Vertiefungen. Elektropolieren kann die Oberflächenrauheit (Ra) im Vergleich zum rein mechanischen Polieren um bis zu 50 % reduzieren . Das Ergebnis ist eine glatte, spiegelglatte Oberfläche, die deutlich leichter zu reinigen ist und ein höheres Chrom-Eisen-Verhältnis für überlegene Korrosionsbeständigkeit aufweist.

Passivierung

Nach dem Polieren erfolgt die Passivierung durch Behandlung der Oberfläche mit einer Säurelösung (üblicherweise Salpeter- oder Zitronensäure), um freies Eisen zu entfernen. Dadurch entsteht eine schützende, chromreiche Oxidschicht. In UHP-Systemen bildet diese Schicht den letzten Schutz gegen Korrosion und chemische Reaktionen mit den Prozessmedien.

Regulierungsstandards: SEMI vs. ASME BPE
Ingenieure müssen Ventile anhand der spezifischen Normen auswählen, die für ihre Branche gelten:

SEMI F57:Der Standard für Polymerkomponenten in Reinstwasser (UPW) für die Halbleiterindustrie und in flüssigen chemischen Systemen. Er begrenzt die benetzte Oberflächenrauheit auf 25 µin Ra.
ASME BPE:Der in der pharmazeutischen Industrie verwendete Standard für Bioprozessanlagen. Er definiert Oberflächenbeschaffenheiten wie SF1 (20 µin Ra max) und SF4 (15 µin Ra max mit Elektropolieren).

Hersteller von Gasflaschen-Umschaltverteilern
Fazit: Der Weg zu null Kontamination

Die Erzielung einer perfekten Oberflächengüte bei einem UHP-Membranventil erfordert ein optimales Zusammenspiel von mechanischer Präzision und chemischer Expertise. Durch die Festlegung der korrekten Ra/Rz-Werte und die Sicherstellung einer fachgerechten Elektropolier- und Passivierungsbehandlung des Ventils gewährleisten Ingenieure die Langlebigkeit des Systems und die Reinheit des Produkts.
