Technische Analyse von UHP-Membran-Druckreglern in modernen Gasversorgungssystemen

Einleitung: Die entscheidende Rolle der Druckregulierung in UHP-Umgebungen
In der modernen Hightech-Fertigung – von Halbleitern über Photovoltaik bis hin zur Luft- und Raumfahrt – ist die Integrität von Gasversorgungssystemen von höchster Bedeutung. Kernstück dieser Systeme ist der Membrandruckregler mit ultrahoher Reinheit (UHP) . Mit der Miniaturisierung der Bauteile im Sub-5-nm-Bereich verschwinden die Toleranzen hinsichtlich Gasverunreinigung, Druckinstabilität und Leckagen.

Der UHP-Membran-Druckregler ist mehr als nur ein Ventil; er ist ein Präzisionsinstrument, das die Lücke zwischen Hochdruck-Großspeichern und empfindlichen Prozesskammern schließt. Dieser Artikel bietet eine umfassende technische Analyse seiner Architektur, der Funktionsweise der Membrankonstruktion, materialwissenschaftlicher Aspekte und seiner unverzichtbaren Rolle in globalen Lieferketten.

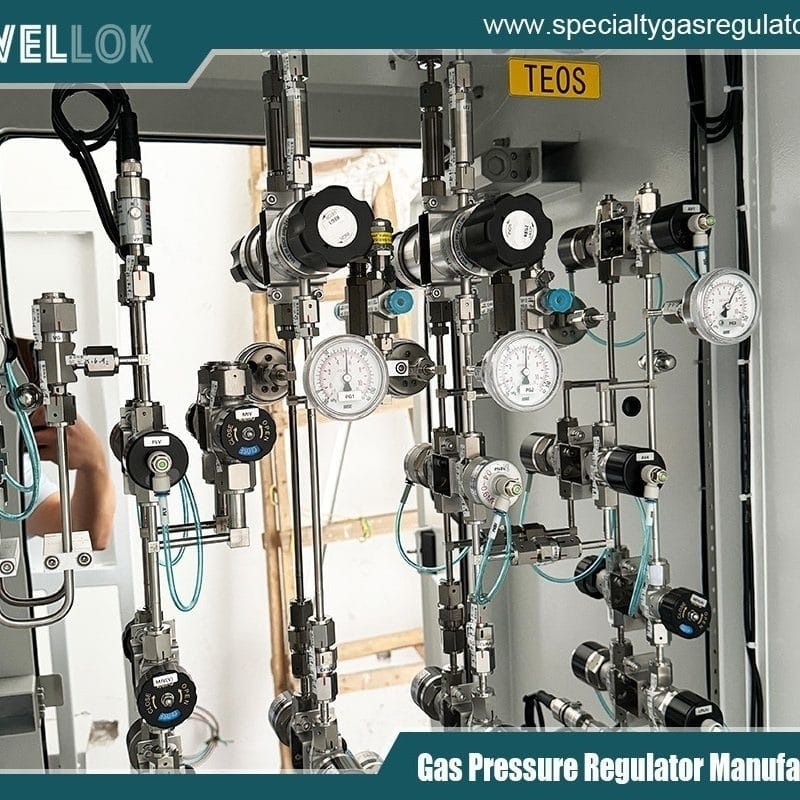

Gasdruckregler aus Edelstahl UHP 316l
Definition der „gebundenen Membran“-Architektur
Um die Bedeutung der „verbundenen“ Bauweise zu verstehen, muss man zunächst die Grenzen herkömmlicher Druckminderer kennen. Bei einem konventionellen Regler sind Membran und Ventilkegel (das interne Bauteil, das den Durchfluss reguliert) zwei separate Einheiten, die durch Federspannung oder Gasdruck zusammengehalten werden.

Bei einem UHP-Membranregler ist die Membran mechanisch mit dem Ventilkegel verbunden. Diese mechanische Verbindung sorgt dafür, dass sich der Ventilkegel öffnet, wenn sich die Membran nach oben bewegt (beispielsweise durch einen Abfall des nachgeschalteten Drucks oder eine manuelle Einstellung). Umgekehrt drückt die Membran den Ventilkegel in die geschlossene Position, wenn der Regler geschlossen wird.

2.1 Vorteile der mechanischen Verbindung

Positive Abschaltung:Herkömmliche Regler nutzen die Federkraft zum Schließen des Ventilkegels. Bei Partikeln oder einem „Kriechen“ des Ventilsitzes kann die Dichtung versagen. Die Konstruktion mit Zugband ermöglicht es dem Benutzer, den Ventilkegel manuell in den Ventilsitz zu drücken und so auch bei geringen Verunreinigungen eine dichte Abdichtung zu gewährleisten.
Umgang mit gefährlichen Gasen:Viele UHP-Prozesse beinhalten pyrophore, toxische oder korrosive Gase (z. B. Silan, Phosphin, Chlorwasserstoff). Die gebundene Membran stellt sicher, dass der Regler nicht „offen bleibt“ und verhindert so katastrophale Gasaustritte.
Hysteresereduzierung:Die direkte Verbindung reduziert das „Spiel“ zwischen den Komponenten und sorgt so für eine linearere und besser vorhersagbare Reaktion auf Druckänderungen.

Materialwissenschaft und Oberflächenintegrität
In der UHP-Welt müssen die „benetzten“ Oberflächen – also diejenigen, die mit dem Gas in Kontakt kommen – chemisch inert und physikalisch glatt sein.

3.1 Edelstahl 316L und Elektropolieren

Der Industriestandard für das Gehäuse eines UHP-Membran-Druckreglers ist Edelstahl 316L, der häufig durch Einfach- oder Doppelschmelzverfahren (VIM/VAR) veredelt wird, um Einschlüsse zu reduzieren. Um den UHP-Status zu erreichen, werden diese Gehäuse elektropoliert. Dieses elektrochemische Verfahren entfernt die Unebenheiten der Metalloberfläche auf mikroskopischer Ebene und erzielt eine Oberflächenrauheit von 10 Ra oder besser. Dadurch wird verhindert, dass sich Feuchtigkeit und Partikel auf der Oberfläche festsetzen (Ausgasung).

3.2 Exotische Legierungen für korrosive Anwendungen

Bei Gasen wie wasserfreiem HCl oder HBr kann selbst Edelstahl 316L Lochfraßkorrosion erleiden. In solchen Fällen wird die Membran – das am stärksten beanspruchte Bauteil – üblicherweise aus hochfesten Legierungen wie Hastelloy C-22 oder Elgiloy gefertigt. Diese Werkstoffe bieten eine überlegene Dauerfestigkeit und Beständigkeit gegenüber chemischen Angriffen.

Leistungskennzahlen: Spannungsabfall, Versorgungsdruckeffekt und Dichtheit
Bei der Spezifizierung eines UHP-Druckreglers mit gebundener Membran konzentrieren sich Ingenieure auf drei kritische Leistungskennlinien.

4.1 Das Phänomen des „Durchhängens“

Der Druckabfall am Auslass bei steigender Durchflussrate wird als Droop bezeichnet. Ein hochwertiger UHP-Regler ist mit einer großen Messmembran ausgestattet, um diesen Effekt zu minimieren. Die Membrankonstruktion trägt dazu bei, einen stabilen Sollwert auch unter variierenden Durchflussbedingungen zu gewährleisten, was für Prozesse wie die Atomlagenabscheidung (ALD) unerlässlich ist.

4.2 Einfluss des Versorgungsdrucks (SPE)

Ein Druckabfall (SPE) tritt auf, wenn der Eingangsdruck (aus einer sich leerenden Gasflasche) sinkt und dadurch der Ausgangsdruck steigt. Da der Membranmechanismus eine präzisere Steuerung der Ventilposition ermöglicht, können Hersteller die interne Geometrie so anpassen, dass ein Druckabfall von unter 1 % erreicht wird – das heißt, bei einem Druckabfall von 100 PSI im Tank schwankt der Prozessdruck nur um 1 PSI.

4.3 Dichtheit und Ausgasung

Die Leckage in einem UHP-System wird auf zwei Arten gemessen:

Leckage im Innenbereich:Atmosphäre dringt in den Gasstrom ein.
Durchlässigkeit quer durch den Sitz:Gas strömt am Ventil vorbei, wenn es geschlossen ist.
UHP-Druckregler mit Membran werden auf Heliumleckagen bis zu einer Durchflussrate von 1 x 10⁻⁹ atm cm³/s geprüft. Diese hohe Dichtheit ist unerlässlich, um zu verhindern, dass Sauerstoff und Feuchtigkeit in die Leitung gelangen, was zur Oxidation der Wafer und zum Verderben ganzer Produktionschargen führen würde.

Anwendungsprofile
5.1 Halbleiterfertigung (Die „Fabrik“)

Innerhalb der Fabrik befinden sich diese Regler in Gasschränken und Ventilverteilerkästen (VMBs). Sie entnehmen Hochdruckgas aus der Subfabrik und regeln es präzise auf die für die Anlagen benötigten Werte. Membranregler werden hier bevorzugt, da sie die für moderne Lithografie- und Ätzanlagen erforderlichen schnellen Schaltzyklen bewältigen können.

5.2 Analytische Labore und Instrumente

In der Gaschromatographie und Massenspektrometrie wird das Grundrauschen des Instruments häufig durch die Stabilität des Trägergases bestimmt. Ein UHP-Druckregler mit gebundener Membran ermöglicht die für den Nachweis von Verunreinigungen im ppb-Bereich erforderliche, absolut lineare Druckregelung.

Best Practices für Installation und Wartung
Um den UHP-Status eines Membranreglers aufrechtzuerhalten, müssen bestimmte Protokolle eingehalten werden:

Spülen:Vor der Installation muss das System mit hochreinem Stickstoff oder Argon gespült werden, um die Luftfeuchtigkeit zu entfernen.
Reinraummontage:Regler dürfen nur in einem Reinraum der Klasse 100 (ISO 5) oder besser ausgepackt und installiert werden.
Orbitalschweißen:Die meisten UHP-Regler verfügen über Anschlüsse oder Rohrstutzen für das Orbitalschweißen. Dadurch entfällt die Notwendigkeit von Gewinden, die eine Hauptquelle für Partikelbildung darstellen.

Zukunftstrends: Digitale Integration und Miniaturisierung
Im Zuge der Transformation der Industrie hin zu „Industrie 4.0“ gewinnen „intelligente“ UHP-Druckregler mit Membrantechnik zunehmend an Bedeutung. Diese Geräte verfügen über integrierte Druckmessumformer und IoT-Konnektivität, wodurch Anlagenbetreiber den Gasverbrauch und den Zustand des Reglers in Echtzeit überwachen können. Da der Platz in der Fabrik immer teurer wird, werden zudem „Mini-Regler“ mit der gleichen Zuverlässigkeit wie Membranregler entwickelt, die sich auch für beengte Platzverhältnisse eignen.

Zweistufiger Spezialregler aus hochreinem Edelstahl
Fazit
Der UHP-Membran-Druckregler ist ein Meisterwerk der Maschinenbautechnik. Durch die Kombination der Sicherheit einer mechanischen Verbindung mit der Reinheit elektropolierter Speziallegierungen ermöglicht er die Herstellung von Mikrochips, die unsere moderne Welt antreiben. Für Ingenieure und Einkäufer ist die Auswahl des richtigen Reglers – unter Berücksichtigung von Druckabfall, Materialverträglichkeit und Leckraten – nicht nur eine technische Entscheidung, sondern eine grundlegende Voraussetzung für optimale Betriebssicherheit in Reinraumumgebungen.

Weitere Informationen zur technischen Analyse von UHP-Membran-Druckreglern in modernen Gasversorgungssystemen finden Sie bei Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
