PH3-Gasregler für elektronische Gasversorgungssysteme: Konstruktion, Herausforderungen und Sicherheitsanforderungen

Das unaufhörliche Streben nach kleineren, leistungsstärkeren und effizienteren Halbleiterbauelementen erfordert höchste Reinheit und Präzision in den Fertigungsprozessen. Phosphin (PH₃), ein hochgiftiges, pyrophores und kritisches Vorläufergas, ist zentraler Bestandteil vieler fortschrittlicher Dotierungs-, Epitaxie- und Dünnschichtabscheidungsprozesse. Seine sichere, stabile und kontaminationsfreie Zufuhr von der Gasquelle in die Prozesskammer ist von höchster Bedeutung und wird maßgeblich vom Gasregler gesteuert. Dieser Fachartikel befasst sich mit dem speziellen Design, den betrieblichen Herausforderungen, der Materialwissenschaft und den strengen Sicherheitsprotokollen von PH₃-Gasreglern, die in Gasversorgungssystemen für die Elektronikindustrie eingesetzt werden. Wir untersuchen, wie diese Komponenten konstruiert sind, um höchste Reinheit (UHP) zu gewährleisten, eine konstante Druckregelung sicherzustellen und die extremen Gefahren von PH₃ zu minimieren. Dadurch wird die Integrität der Halbleiterfertigung gewährleistet.

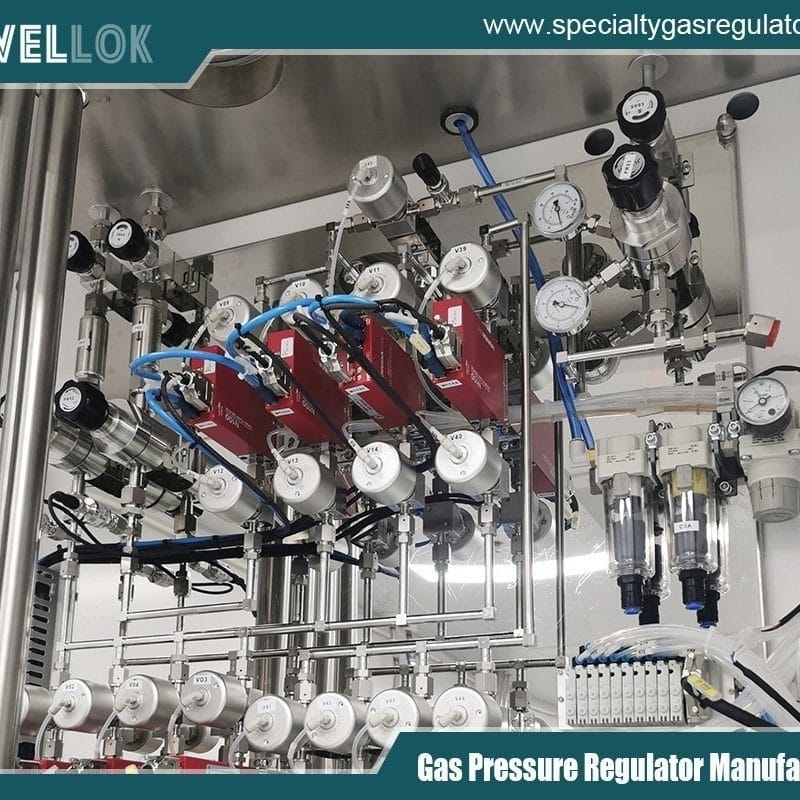

Hersteller von Gasflaschen-Umschaltverteilern
Die entscheidende Rolle von PH3 bei der Halbleiterherstellung
Die moderne Halbleiterfertigung benötigt eine Reihe von Spezialgasen zur Modifizierung der elektrischen und strukturellen Eigenschaften von Siliziumwafern. PH₃ ist als Phosphorquelle unverzichtbar für die n-Dotierung, die Bildung wichtiger Bereiche in Transistoren und die Abscheidung phosphordotierter Siliziumschichten (z. B. polykristallines Silizium, SiP) mittels chemischer Gasphasenabscheidung (CVD) oder Atomlagenabscheidung (ALD). Diese Anwendungen erfordern die Zufuhr des Gases mit spezifischen, hochpräzisen Drücken und Flussraten, häufig im pulsierenden oder präzisen stationären Modus.
Jegliche Abweichung – sei es Druckschwankung, Partikelbildung oder metallische Verunreinigung – kann zu Schwankungen der Dotierstoffkonzentration, ungleichmäßiger Filmbildung oder Geräteausfällen führen und somit Ausbeute und Leistung direkt beeinträchtigen. Der Gasregler, der zwischen der Hochdruckflasche bzw. der Gasquelle und der Zuleitung positioniert ist, stellt den ersten und wichtigsten Kontrollpunkt dar. Bei einem so gefährlichen und empfindlichen Gas wie Phosphin ist dieser Regler kein Standardbauteil, sondern ein Meisterwerk präziser Ingenieurskunst und Sicherheitstechnik.

Besondere Eigenschaften von PH3 und damit verbundene Herausforderungen
Die Entwicklung eines Reglers für PH3 beginnt mit einem gründlichen Verständnis seiner anspruchsvollen Eigenschaften:
Hohe Toxizität: PH₃ hat einen zeitgewichteten Mittelwert (TWA) der Expositionsgrenzwerte, der typischerweise unter 0.1 ppm liegt. Selbst kleinste Leckagen sind tödlich. Dies erfordert eine um eine Größenordnung strengere Dichtheitsprüfung als bei Inertgasen.
Pyrophorizität: Phosphin kann sich in der Luft bei Konzentrationen oberhalb seiner unteren Explosionsgrenze (ca. 1.8 %) spontan entzünden. Daher sind Konstruktionen erforderlich, die das Eindringen von Luft verhindern und Zündquellen eliminieren.
Reaktivität und Zersetzung: PH₃ kann sich bei erhöhten Temperaturen oder beim Kontakt mit bestimmten Materialien zersetzen und feste Phosphorablagerungen bilden. Diese können Regleröffnungen, Anschlüsse und Ventile verstopfen, was zu Fehlfunktionen und der Bildung gefährlicher Partikel führt.
Anforderungen an ultrahohe Reinheit: PH₃ in Elektronikqualität weist Reinheitsgrade auf, die in Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) für metallische Verunreinigungen angegeben sind. Der Hersteller darf keinerlei Verunreinigungen (Metallionen, Partikel, Feuchtigkeit, Kohlenwasserstoffe) hinzufügen.
Korrosivität: Obwohl Fluorwasserstoff nicht so stark korrosiv ist wie Fluorwasserstoff, erfordern seine Zersetzungsprodukte und mögliche Wechselwirkungen mit Feuchtigkeit eine sorgfältige Materialauswahl.

Designphilosophie und Hauptmerkmale von PH3-Gasregler
Das zentrale Konstruktionsziel besteht darin, eine präzise und stabile Ausgangsdruckregelung zu gewährleisten und gleichzeitig eine absolute Barriere gegen Verunreinigungen und Leckagen zu schaffen. Zu den wichtigsten Merkmalen gehören:
3.1. Materialauswahl und Oberflächenbehandlungen

Karosserie und innere Komponenten: Hochwertiger Edelstahl 316L oder 316L VIM/VAR (vakuuminduktionsgeschmolzen/vakuumlichtbogenumgeschmolzen) ist aufgrund seiner ausgezeichneten Korrosionsbeständigkeit und geringen Ausgasungseigenschaften Standard. Für besonders anspruchsvolle Anwendungen werden Nickellegierungen oder speziell passivierte Stähle eingesetzt.
Oberflächenfinish: Alle benetzten Oberflächen werden einer umfassenden Elektropolitur unterzogen, um eine spiegelglatte Oberfläche zu erzielen (z. B. Ra < 10 µin). Dadurch wird die Oberfläche minimiert, die Adsorptions-/Desorptionsstellen für Feuchtigkeit und Gase reduziert und die Partikelbildung verhindert.
Membran: Das Herzstück des Drucksensors ist eine geschweißte Metallmembran, typischerweise aus Edelstahl 316L oder Hastelloy. Elastomermembranen sind aufgrund von Permeations-, Ausgasungs- und Zersetzungsrisiken strengstens verboten.
Dichtungen: Alle statischen Dichtungen verwenden Metalldichtungen (z. B. ConFlat® mit Kupfer- oder Nickeldichtungen) oder, falls erforderlich, hochreine Perfluorelastomer-O-Ringe (FFKM), die mit PH₃ kompatibel sind. Dynamische Dichtungen werden minimiert und, falls erforderlich, durch fortschrittliche Balgdichtungen ersetzt, um Spindelleckagen zu vermeiden.
3.2. Kontaminationskontrolle

Minimierung des Totvolumens: Die Innenvolumina sind extrem klein ausgelegt, um ein schnelles Entlüften zu ermöglichen und die Menge an Gas zu reduzieren, das sich zersetzen oder eingeschlossen werden könnte.
Partikelmanagement: Die interne Geometrie ist optimiert, um Einschlusszonen zu vermeiden. Die Komponenten werden in Reinräumen der ISO-Klasse 4 (Klasse 10) oder besser montiert, und die Regler werden in sauberem, trockenem Stickstoff verpackt.
Spül- und Entlüftungsanschlüsse: Strategisch platzierte Spülöffnungen ermöglichen eine gründliche Spülung des Reglergehäuses und des Innenraums vor und nach der Wartung, verhindern den Kontakt mit Luft/PH₃ und entfernen Zersetzungsprodukte. Entlüftungsöffnungen sind für die sichere Ableitung zu einem Abgasreinigungssystem ausgelegt.
3.3. Druckregelung und -stabilität

Federbelastet vs. kuppelbelastet: Für Anwendungen mit hohen Präzisionsanforderungen werden Kolbenregler häufig gegenüber federbelasteten Reglern bevorzugt. Ein sauberes, inertes „Kuppelgas“ (wie N₂ oder He) wirkt auf die Membran und sorgt so für einen stabileren Ausgangsdruck, der weder durch Druckabfall im Versorgungsgas noch durch Schwankungen der Federkonstante beeinflusst wird. Dadurch wird der Regelmechanismus vom Prozessgas getrennt.
Fließeigenschaften: Der Regler ist so ausgelegt, dass er für die Anwendung eine ausreichende Durchflusskapazität (Cv) bereitstellt und gleichzeitig die Stabilität bei sehr niedrigen Durchflussraten aufrechterhält, wie sie bei ALD- und einigen CVD-Prozessen üblich sind.

Die überragende Bedeutung von Sicherheitssystemen
Sicherheit ist kein Zusatzmerkmal, sondern ein integraler Bestandteil des Designprinzips.
Leckageintegrität: Alle Regler werden einer 100%igen Helium-Leckprüfung mit einer Empfindlichkeit von 1 x 10⁻⁹ atm·cm³/s oder besser unterzogen. Dadurch wird sichergestellt, dass kein PH₃ in die Umgebung entweichen kann.
Integrierte Absperrventile: Viele PH₃-Regler sind Teil eines „Gasstab“-Moduls, das ein vorgelagertes manuelles oder pneumatisches Absperrventil (SOV) und ein nachgelagertes SOV umfasst. Der Regler selbst kann als „geschlossenes Gehäuse“ ausgeführt sein. Dadurch lässt er sich vollständig isolieren und somit sicher austauschen.
Druckentlastungsschutz: Auf der Niederdruckseite ist eine spezielle Berstscheibe oder ein Sicherheitsventil installiert, das mit einem Abgaswäscher für giftige Gase verbunden ist, um vor Überdruck durch nachgelagerte Verstopfungen oder Reglerausfälle zu schützen.
Materialkompatibilität: Alle medienberührenden Materialien werden streng auf Kompatibilität mit PH₃ geprüft, um katalytische Zersetzung oder Korrosion zu verhindern.
Feuerbeständige Konstruktion: Die Komponenten sind so konstruiert, dass sie einer Brandeinwirkung über einen bestimmten Zeitraum standhalten, um ein katastrophales Versagen während eines Brandereignisses in der Anlage zu verhindern.

Systemintegrations- und Handhabungsprotokolle
Der Regler ist nur ein Baustein in einem sicheren Verabreichungssystem. Eine korrekte Integration ist entscheidend:
Gasschränke: PH₃-Regler sind in ständig belüfteten, verstärkten Gasschränken untergebracht, die mit Warngeräten für toxische Gase (TGMs) ausgestattet sind, welche bei Bruchteilen des TWA Alarm auslösen. Die Schränke verfügen über eine automatische Feuerlöschanlage und sind mit Spülsystemen verriegelt.
Spülverfahren: Vor dem Öffnen irgendeines Teils des Systems zur Atmosphäre und vor der Einleitung von PH₃ sind strenge, mehrstufige Spülverfahren mit trockenem, sauerstofffreiem Stickstoff zwingend erforderlich.
Abgasreinigungssysteme: Sämtliche Abgas- und Entlüftungsleitungen vom Regler und Gehäuse führen direkt zu einem speziellen, hocheffizienten PH₃-Wäscher (der typischerweise chemische Oxidation oder thermische Zersetzung nutzt), bevor Abgase freigesetzt werden.
Austauschverfahren: Der Austausch von Gasflaschen und Reglern erfolgt gemäß detaillierter, schriftlicher Sicherheitsarbeitsgenehmigungen (Safe Work Permits, SWPs). Häufig werden dabei Doppelblock- und Entlüftungsmethoden oder Spülverfahren angewendet, wobei das Personal geeignete persönliche Schutzausrüstung (PSA) trägt und eine kontinuierliche Gasüberwachung stattfindet.

Zukünftige Trends und Entwicklungen
Mit der weiteren Verkleinerung der Prozessknoten und dem Aufkommen neuer Architekturen wie 3D-NAND- und Gate-All-Around-Transistoren (GAA) steigen die Anforderungen an die Gasversorgung:
Höhere Reinheit: Es werden Regler benötigt, die eine noch geringere Partikelerzeugung und Auslaugung metallischer Verunreinigungen aufweisen.
Verbesserte Stabilität für ALD/ALE: Schnellere Reaktionszeiten und ultrastabile Druckregelung für Impulsabgabe im Subsekundenbereich.
Intelligente Überwachung: Integration von Druck-, Temperatur- und sogar Partikelsensoren mit digitaler Kommunikation (Industrie 4.0) für vorausschauende Wartung, Echtzeit-Zustandsüberwachung und Rückverfolgbarkeit.
Alternative Liefermethoden: Die Branche erforscht sicherere Alternativen zu PH₃-Hochdruckzylindern, wie z. B. Feststoff- oder Niederdruck-Verdampfer, was völlig neue Regler- und Verdampferkonstruktionen erfordern würde.

Gasdruckregler aus Edelstahl UHP 316l
Fazit
Das PH3-Gasregler In einem elektronischen Zufuhrsystem ist ein kritischer und hochentwickelter Regler eine Komponente, die an der Schnittstelle von höchster Präzision und extremen Gefahren arbeitet. Seine Konstruktion zeugt von fortschrittlicher Materialwissenschaft, präziser Bearbeitung und einem grundlegenden Engagement für Sicherheit. Indem sie die stabile, reine und kontrollierte Zufuhr dieses unverzichtbaren, aber gefährlichen Vorläufers gewährleisten, ermöglichen diese spezialisierten Regler direkt die Produktion der hochentwickelten Mikroelektronik, die unsere moderne Welt antreibt. Ihre kontinuierliche Weiterentwicklung, geleitet von den beiden Geboten Reinheit und Sicherheit, wird für die Halbleiterindustrie auf ihrem Weg entlang des Mooreschen Gesetzes und darüber hinaus unerlässlich bleiben.
