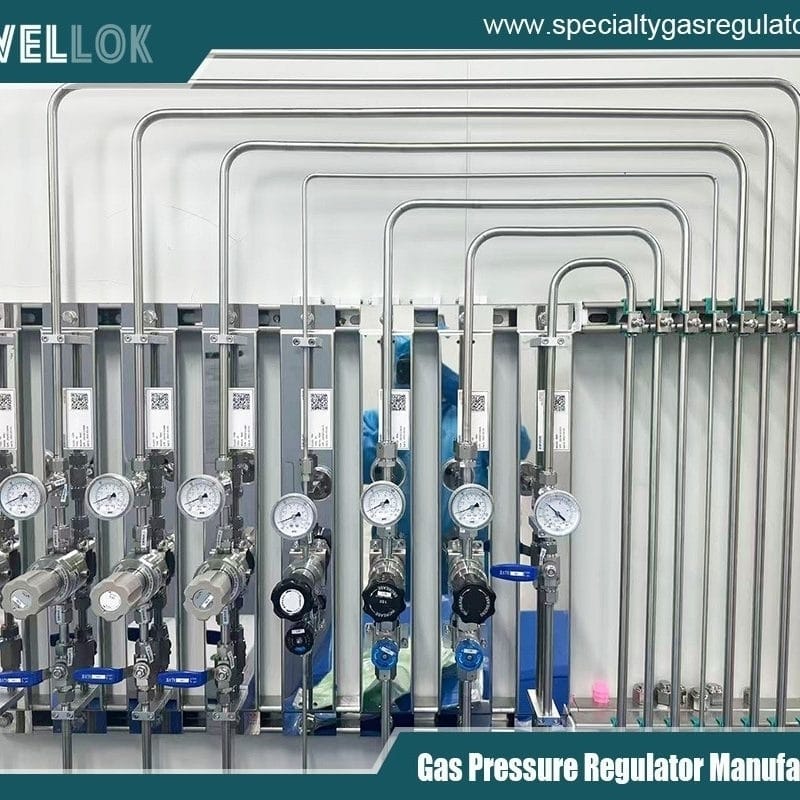

Hochreine Trimethylaluminium (TMA)-Gasverteiler für ALD- und CVD-Systeme

Das unaufhörliche Streben nach kleineren, schnelleren und effizienteren Halbleiterbauelementen und funktionalen Dünnschichten hat die Atomlagenabscheidung (ALD) und die chemische Gasphasenabscheidung (CVD) zu Eckpfeilern der Fertigungstechnik gemacht. Im Zentrum vieler Prozesse zur Abscheidung von Dielektrika mit hoher Dielektrizitätskonstante (z. B. Al₂O₃), Diffusionsbarrieren und III-Nitrid-Halbleitern steht der metallorganische Vorläufer Trimethylaluminium (TMA). Die hohe Reaktivität, Pyrophorität und Feuchtigkeitsempfindlichkeit von TMA stellen jedoch große Herausforderungen für seine sichere und präzise Zufuhr dar. Die Gasverteilung – das Netzwerk aus Ventilen, Leitungen, Reglern und Sensoren, das TMA von der Quelle zur Reaktionskammer transportiert – ist nicht nur eine Rohrleitung; sie ist ein kritisches Teilsystem, dessen Konstruktion die Schichtqualität, die Reproduzierbarkeit des Prozesses und die Betriebssicherheit bestimmt. Dieser Artikel befasst sich mit den technischen Grundlagen, den Materialüberlegungen und den Konstruktionsphilosophien, die für den Aufbau hochreiner TMA-Gasverteilungen unerlässlich sind , welche die hohen Anforderungen moderner ALD- und CVD-Systeme erfüllen.

Hersteller von VMB-Ventilverteilerkästen in China
1. Die zentrale Bedeutung der Vorläuferlieferung

Bei ALD und CVD ist die Qualität des abgeschiedenen Films eng mit der kontrollierten Zufuhr der Vorläufergase verknüpft. ALD, das auf selbstlimitierenden Oberflächenreaktionen beruht, erfordert eine äußerst präzise und sequentielle Dosierung der Vorläufer. CVD, das häufig im kontinuierlichen Durchflussverfahren arbeitet, verlangt eine stabile, gleichmäßige und kontaminationsfreie Dampfzufuhr. TMA (Al(CH₃)₃), eine Flüssigkeit bei Raumtemperatur mit einem hohen Dampfdruck (~11 Torr bei 20 °C), ist ein häufig verwendeter Vorläufer für aluminiumhaltige Filme. Seine hohe Reaktivität macht es ideal für Niedertemperaturprozesse, erfordert aber auch ein Zufuhrsystem, das seine Neigung zur Reaktion mit Sauerstoff, Wasser und sogar mit sich selbst (Bildung von Oligomeren) bei unsachgemäßer Handhabung beherrschen kann.

Ein schlecht konstruierter Verteiler birgt das Risiko von Verunreinigungen, Partikelbildung, Druckinstabilität und unsicheren Zuständen. Verunreinigungen wie Sauerstoff oder Wasser führen zu oxidierten Einschlüssen im Film und beeinträchtigen die elektrischen Eigenschaften. Restverunreinigungen oder „Memory-Effekte“ vorheriger Pulse schränken die Prozessflexibilität und Reinheit ein. Daher muss der TMA-Gasverteiler so konstruiert sein, dass er drei zentrale Ziele erfüllt: höchste Reinheit, präzise Gaszufuhr und Eigensicherheit.

2. Zentrale Herausforderungen beim Umgang mit TMA

Die Entwicklung von TMA beginnt mit dem Verständnis ihrer antagonistischen Beziehung zur Umgebung:

Pyrophorizität: TMA entzündet sich spontan bei Kontakt mit Luft. Der gesamte Verteiler muss gespült und unter einer inerten Atmosphäre (typischerweise N₂ oder Ar) gehalten werden.

Empfindlichkeit gegenüber Feuchtigkeit und Sauerstoff: Es reagiert heftig mit H₂O und O₂, wobei Aluminiumoxidpartikel, Methan und Wärme entstehen. Diese Partikel können Leitungen, Ventile und Filter verstopfen, während die Reaktionen die Stöchiometrie der Vorläuferstoffe beeinträchtigen.

Adduktbildung und Oligomerisierung: TMA kann Lewis-Säure-Base-Addukte mit Ethern oder Aminen bilden und dimerisieren/oligomerisieren, insbesondere bei übermäßiger Erhitzung oder wenn Spurenverunreinigungen Reaktionen katalysieren, wodurch sich sein Dampfdruck und seine Freisetzungskinetik verändern.

Klebrige Eigenschaften: TMA und seine Zersetzungsprodukte neigen dazu, sich an Oberflächen anzulagern, was zu Memory-Effekten und langen Pumpzeiten führt.

3. Manifold-Designphilosophie: Ein systemorientierter Ansatz

Ein Hochleistungs- TMA-Gasverteiler basiert auf einer ganzheitlichen Philosophie, die Materialwissenschaft, Fluiddynamik und Regelungstechnik integriert.

3.1. Materialauswahl: Die Grundlage der Reinheit

Edelstahl 316L/316L VIM-VAR: Das Standardmaterial. 316L bietet eine gute Korrosionsbeständigkeit. Entscheidend ist das Vakuuminduktionsschmelzen und Vakuumlichtbogenumschmelzen (VIM-VAR), um Verunreinigungen und Ausgasungen zu minimieren. Elektropolierte (EP) Innenflächen reduzieren die Oberfläche, verringern Adsorptionsstellen und verbessern das Abwaschen von Partikeln.

Hochleistungslegierungen: Für höchste Reinheit bieten Nickellegierungen wie Hastelloy C-22 eine überlegene Beständigkeit gegenüber Chloriden und sauren Nebenprodukten, allerdings zu höheren Kosten.

Dichtungen: Metalldichtungen (ConFlat®-Fittings mit Kupfer- oder Nickeldichtungen) sind für alle permanenten und semipermanenten Verbindungen obligatorisch. Für lösbare Dichtungen sind Perfluorelastomere (z. B. Kalrez®, Chemraz®) aufgrund ihrer extrem geringen Permeabilität und ausgezeichneten chemischen Beständigkeit gegenüber metallorganischen Verbindungen gegenüber Standardfluorpolymeren zu bevorzugen. Ihr Einsatz sollte möglichst auf unkritische, beheizte Bereiche beschränkt werden.

Passivierung: Alle medienberührenden Bauteile müssen einem strengen Passivierungsprozess unterzogen werden (typischerweise einer Salpetersäurebehandlung), um eine stabile, inerte Chromoxidschicht auf dem Edelstahl zu bilden, die katalytische Reaktionen und Korrosion verhindert.

3.2. Schlüsselkomponenten und ihre Funktionen

Vorläuferbehälter (Bubbler/Kanister): Häufig ein beheiztes Edelstahlgefäß. Er benötigt ein Tauchrohr zum Einleiten des Trägergases und eine separate Dampfabzugsleitung. Die Temperaturkontrolle (±0.1 °C) ist für einen stabilen Dampfdruck unerlässlich.

Absperrventile: Membranventile gelten als Goldstandard. Ihre Konstruktion trennt den Stellantrieb vom Prozessgas, bietet im geöffneten Zustand einen geradlinigen Durchfluss und gewährleistet eine zuverlässige, partikelfreie Abdichtung. Die pneumatische Betätigung ermöglicht die Integration in die speicherprogrammierbare Steuerung (SPS) des Systems.

Durchflussregelung: Für die chemische Gasphasenabscheidung (CVD) werden Massenflussregler (MFCs) mit TMA-kompatibler Metallurgie und Oberflächenbehandlung eingesetzt. Bei der Atomlagenabscheidung (ALD) wird die präzise Dosierung häufig nicht durch einen MFC, sondern durch druckbasierte Dosierung erreicht. Dabei wird ein schnell schaltendes Ventil verwendet, um ein „Injektionsvolumen“ oder eine „Dosierleitung“ auf einen festgelegten Druck zu füllen und dieses definierte Volumen anschließend in die Kammer einzuspritzen. Dies erfordert extrem schnell reagierende Ventile und präzise Druckaufnehmer (Kapazitätsmanometer).

Druckregelung und Druckaufnehmer: Der Vordruck für den Bubbler wird durch einen hochreinen, metallgekapselten Druckregler gesteuert. Der Prozessdruck wird mittels beheizter Kapazitätsmanometer vom Typ Baratron® überwacht, um eine Kondensation von TMA zu verhindern.

Filter: Inline- Sintermetallfilter (z. B. 0.1 µm), die vor kritischen Komponenten (MFCs, Ventilen) und vor dem Kammereinlass platziert werden, fangen Partikel auf, die bei Reaktionen oder stromaufwärts entstehen.

Spül- und Entlüftungsleitungen: Ein separates Spülsystem mit mehreren Anschlüssen ist unerlässlich. Die Entlüftungsleitung muss an eine separate, gereinigte Abgasanlage oder eine Verbrennungskammer/ein Abgasreinigungssystem angeschlossen werden, um die pyrophoren Gase zu behandeln. Die Spülventile müssen ausfallsicher geschlossen sein.

Heizung: Der gesamte Verteiler vom Blasenauslass bis zum Kammereinlass muss mit einer Begleitheizung versehen und auf eine Temperatur oberhalb des Kondensationspunktes des TMA (typischerweise 30–50 °C über der Blasentemperatur) isoliert werden. Dies ist zwingend erforderlich, um die Bildung von Flüssigkeitströpfchen, Druckspitzen und eine ungleichmäßige Fördermenge zu verhindern.

3.3. Integration und Konfiguration

Minimierung von Toträumen: Das Design muss Toträume, ungenutzte T-Ports und große Volumina, in denen sich TMA stauen, zersetzen oder Memory-Effekte verursachen kann, konsequent eliminieren. Die Flusswege sollten direkt und effizient sein.

Spülstrategie: Eine robuste, mehrstufige Spülung ist unerlässlich. Diese umfasst eine Hauptprozesslinienspülung, eine separate „Querspülung“ für das Dosisvolumen in ALD-Konfigurationen sowie eine Behälterspülung. Die Spülzyklen müssen so ausgelegt sein, dass TMA effizient verdrängt und nicht nur verdünnt wird.

Sicherheitsverriegelungen: Die SPS muss mit Sicherheitsverriegelungen programmiert sein: Drucküberwachung am Bubbler, Temperaturüberwachung in allen Heizzonen, Leckageerkennung (häufig mittels Druckanstiegstests) und Überwachung toxischer/brennbarer Gase im Abgassystem und im Schaltschrank. Jede Störung muss eine automatische Abschaltung, die Trennung der TMA-Quelle und die Einleitung einer Sicherheitsspülung auslösen.

4. Erweiterte Überlegungen zu hochmodernen Systemen

ALD-spezifische Pulsoptimierung: Bei der Hochgeschwindigkeits-ALD (räumlich oder zeitlich) liegt der Fokus der Verteilerkonstruktion auf ultraschnellen Schaltvorgängen. Hierfür werden Hochgeschwindigkeits-Piezo- oder Pneumatikventile eingesetzt, die möglichst nah an der Kammer angeordnet sind, um das Volumen zwischen Ventil und Substrat zu minimieren. Durch die Verwendung von zwei (oder mehreren) Dosierleitungen kann eine befüllt, während die andere injiziert wird, wodurch die Pulsfrequenz erhöht wird.

Dampfabsaugung vs. Durchblasen: Während das Durchblasen mit einem Trägergas üblich ist, kann die direkte Dampfabsaugung (bei der das Trägergas die Flüssigkeit umgeht und sich im Gasraum mit Dampf sättigt) für Vorläuferstoffe mit sehr hohem Dampfdruck wie TMA von Vorteil sein, da sie eine stabilere und schnellere Dampfabsaugung ohne Flüssigkeitszerstäubung ermöglicht.

In-situ-Überwachung und -Diagnostik: Die Integration von Restgasanalysegeräten (RGAs) am Kammereinlass oder -auslass ermöglicht die Überwachung der TMA-Pulsform, die Erkennung von Zersetzungsprodukten und die Überprüfung der Reinheit. Laserbasierte Gasanalysegeräte liefern spezies-spezifische Konzentrationsdaten in Echtzeit für die Regelung.

Modulares und wartungsfreundliches Design: Verteiler sollten als modulare „Stäbe“ oder Paneele ausgeführt sein, die sich leicht isolieren, zur Wartung oder zum Austausch entnehmen und separat ausheizen lassen. Dies minimiert Systemausfallzeiten.

5. Integration des Sicherheitsprotokolls

Der Verteiler bildet die erste Verteidigungslinie für die Sicherheit von TMA-Systemen. Seine Konstruktion muss sich in strenge Betriebsprotokolle integrieren lassen:

Dichtigkeitsprüfung: Obligatorische Helium-Dichtigkeitsprüfung nach der Installation oder nach jeglichen Wartungsarbeiten.

Ordnungsgemäße Spülzyklen: Vor dem Öffnen eines Abschnitts zur Atmosphäre müssen vollständige Spülzyklen eingerichtet und validiert werden.

Abgasreinigung: Sicherstellen, dass die Abgasleitung an einen ordnungsgemäß funktionierenden Nasswäscher oder eine thermische Abgasreinigungsanlage angeschlossen ist, die für metallorganische Verbindungen ausgelegt ist.

Persönliche Schutzausrüstung (PSA): Verwendung von Gesichtsschutzschilden, feuerfesten Laborkitteln und Butylkautschukhandschuhen beim Umgang mit Behältern oder beim Anschließen von Leitungen.

CO2-Gasflaschen-Druckregler
6. Fazit

Der hochreine TMA-Gasverteiler ist ein Meisterwerk präziser chemischer Ingenieurskunst. Er wandelt eine gefährliche, reaktive Flüssigkeit in einen exakt kontrollierten Reagenzstrom um. Mit der Miniaturisierung von Halbleitern unter 3 nm und dem Aufkommen neuer Anwendungen in Bereichen wie flexibler Elektronik, Photovoltaik (z. B. Passivierungsschichten) und Quantencomputing steigen die Anforderungen an Schichthomogenität, Konformität und Grenzflächenqualität stetig. Die Weiterentwicklung der Verteilertechnologie – hin zu noch schnelleren Schaltvorgängen, besserer Integration mit Echtzeitdiagnostik und intelligenterer vorausschauender Wartung durch Algorithmen des maschinellen Lernens – wird auch weiterhin ein entscheidender Faktor sein. Die Investition in ein sorgfältig entwickeltes, hochreines TMA-Zuführungssystem ist keine Nebenkostenfrage, sondern eine grundlegende Investition in Prozessfähigkeit, Ausbeute und Sicherheit und bildet die Basis für den Fortschritt der Dünnschichttechnologie. Der Verteiler, oft im Geräteschrank verborgen, ist der Ort, an dem die Chemie der Zukunft ihren Ursprung hat und präzise gesteuert wird.
