Edelstahl-Membranventil: Ein umfassender Leitfaden zu Konstruktion, Anwendungen und Vorteilen

In der industriellen Fluidsteuerung fungieren Ventile als „Wächter“ des Flüssigkeitsstroms und gewährleisten Präzision, Sicherheit und Effizienz in allen Branchen. Unter den vielfältigen verfügbaren Ventilen zeichnet sich das Edelstahl-Membranventil durch seine einzigartige Kombination aus Korrosionsbeständigkeit, hygienischen Eigenschaften und zuverlässiger Abdichtung aus – und ist daher unverzichtbar in Branchen, in denen Fluidreinheit, Kontaminationsvermeidung und Langlebigkeit höchste Priorität haben. Von der pharmazeutischen Herstellung über die Halbleiterproduktion und die Lebensmittelverarbeitung bis hin zur Abwasserbehandlung hat sich dieser Ventiltyp zu einem Eckpfeiler moderner Fluidhandhabungssysteme entwickelt. Dieser Artikel beleuchtet die wichtigsten Eigenschaften, Funktionsprinzipien, Anwendungen und Best Practices für Edelstahl-Membranventile und vermittelt so ein umfassendes Verständnis ihrer Rolle in industriellen Prozessen.

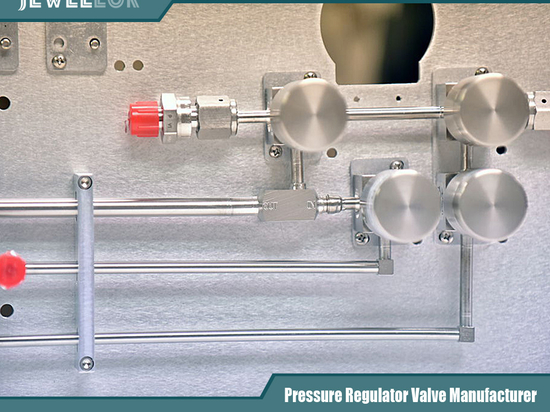

Wasserstoffdruckregler und -ventile
1. Was ist ein Membranventil aus Edelstahl?
Ein Edelstahl-Membranventil ist ein Linearventil zur Steuerung, Regelung oder Absperrung des Flüssigkeitsflusses. Dabei dient eine flexible Membran als primäre Dichtungs- und Betätigungskomponente. Im Gegensatz zu herkömmlichen Ventilen (z. B. Absperrschiebern, Kugelhähnen), bei denen die Flüssigkeit mit inneren mechanischen Teilen (z. B. Ventilspindeln, Stopfbuchsen) in Kontakt kommt, fungiert die Membran in diesem Ventil als physikalische Barriere. Sie isoliert die Flüssigkeitskammer (gebildet durch das Edelstahlventil bzw. den Ventilkörper) vom externen Betätigungsmechanismus des Ventils (z. B. Handrad, Pneumatikzylinder, Elektromotor).

Das charakteristische Merkmal dieses Ventils ist seine Edelstahlkonstruktion – typischerweise werden Edelstahlsorten wie 304 oder 316L verwendet. Diese Materialwahl gewährleistet eine außergewöhnliche Beständigkeit gegen Korrosion, Rost und chemische Zersetzung, während die Membran (aus Elastomeren oder Fluorpolymeren) eine dichte, leckagefreie Abdichtung sicherstellt. Zusammen machen diese Komponenten das Ventil sowohl für aggressive als auch für hygienische Medien geeignet.

2. Strukturkomponenten und Materialauswahl
Ein Membranventil aus Edelstahl besteht aus fünf Hauptkomponenten, die jeweils spezifische Leistungsanforderungen erfüllen. Die Materialauswahl für jedes Teil wirkt sich direkt auf die Haltbarkeit, Kompatibilität und den Anwendungsbereich des Ventils aus.

2.1 Kernkomponenten
Ventilkörper : Das Hauptgehäuse, das den Fluidströmungsweg enthält. Es wird typischerweise aus Edelstahl geschmiedet oder gegossen, wobei die Innenflächen poliert sind, um Fluidturbulenzen zu minimieren und Ablagerungen zu verhindern (entscheidend für hygienische Branchen).

Membran : Das „Herzstück“ des Ventils, verantwortlich für die Abdichtung und Durchflusskontrolle. Es handelt sich um eine flexible, elastische Membran, die sich unter Druck verformt, um das Ventil zu öffnen oder zu schließen.

Ventildeckel (Ventilhaube) : Er fixiert die Membran und beherbergt den Betätigungsmechanismus. Er ist ebenfalls aus Edelstahl gefertigt, um Korrosionsbeständigkeit und strukturelle Integrität zu gewährleisten.

Betätigungsmechanismus : Wandelt eine äußere Kraft in eine lineare Bewegung um, um die Membran zu verformen. Gängige Typen sind manuell (Handrad), pneumatisch (druckluftbetriebener Zylinder) und elektrisch (motorbetriebene Spindel).

Ventilsitz : Ein austauschbares Bauteil im Inneren des Ventils, das eine dichte Abdichtung mit der Membran bildet. Er besteht häufig aus Edelstahl oder einem verschleißfesten Polymer (z. B. PTFE) für eine erhöhte Lebensdauer.

2.2 Materialauswahl für Schlüsselteile
Edelstahlsorten für Ventile :

Edelstahl 304 : Kostengünstig und beständig gegen schwache Säuren, Laugen und atmosphärische Korrosion. Ideal für die Lebensmittelverarbeitung, die allgemeine Wasseraufbereitung und Anwendungen mit nicht aggressiven Flüssigkeiten.

Edelstahl 316L : Enthält Molybdän, was die Beständigkeit gegen chloridinduzierte Korrosion (z. B. durch Meerwasser, Salzlösungen) und starke Säuren (z. B. Schwefelsäure) erhöht. Bevorzugt in der pharmazeutischen, Halbleiter- und chemischen Industrie.

Membranmaterialien :

EPDM (Ethylen-Propylen-Dien-Monomer) : Ausgezeichnete Beständigkeit gegenüber Ozon, Wasser und milden Chemikalien; kostengünstig. Geeignet für Lebensmittel-, Getränke- und allgemeine Wassersysteme (Betriebstemperatur: -40 °C bis 120 °C).

PTFE (Polytetrafluorethylen) : Chemisch inert (beständig gegen nahezu alle Säuren, Laugen und Lösungsmittel) und hochtemperaturbeständig (bis zu 260 °C). Wird in aggressiven chemischen Prozessen und in der Halbleiterfertigung eingesetzt.

FKM (Fluorkautschuk) : Hohe Temperaturbeständigkeit (bis zu 200 °C) und gute Chemikalienbeständigkeit. Ideal für Anwendungen in der Öl- und Gasindustrie sowie mit Hochtemperaturflüssigkeiten.

3. Funktionsprinzip von Edelstahl-Membranventilen
Die Funktionsweise eines Edelstahl-Membranventils beruht auf der elastischen Verformung der Membran, die den Strömungsweg zwischen Einlass und Auslass des Ventils moduliert. Der Vorgang variiert je nach Betätigungsart leicht, folgt aber einer universellen Grundlogik:

3.1 Manuelle Betätigung (Handrad)
Ventil schließen : Durch Drehen des Handrads im Uhrzeigersinn wird eine Gewindespindel nach unten gedrückt. Die Spindel drückt gegen die Mitte der Membran, wodurch diese verformt und fest gegen den Ventilsitz gepresst wird. Dadurch wird der Durchfluss unterbrochen und der Flüssigkeitsstrom gestoppt.

Öffnen des Ventils : Durch Drehen des Handrads gegen den Uhrzeigersinn wird die Spindel angehoben und der Druck auf die Membran verringert. Dank ihrer Elastizität kehrt die Membran in ihre ursprüngliche Form zurück, wodurch ein Spalt zwischen Membran und Ventilsitz entsteht. Anschließend kann die Flüssigkeit durch das Ventil fließen.

3.2 Pneumatische/elektrische Betätigung
Bei automatisierten Systemen ersetzen pneumatische oder elektrische Antriebe das Handrad:

Pneumatisch : Druckluft wird einem Zylinder zugeführt, der die Spindel je nach Luftdrucksignal nach unten drückt (Ventil schließen) oder nach oben zieht (Ventil öffnen).

Elektrisch : Ein Elektromotor treibt ein Getriebe an, um den Stiel linear zu bewegen. Diese Bauart ermöglicht eine präzise Durchflussregelung und eignet sich ideal für ferngesteuerte oder computerintegrierte Systeme.

Ein wesentlicher Vorteil dieser Konstruktion ist die vollständige Trennung des Fluids : Die Membran verhindert jeglichen Kontakt zwischen dem Fluid und den Betätigungsteilen des Ventils (Spindel, Zylinder, Motor). Dies verhindert eine Verunreinigung des Fluids (kritisch bei Lebensmitteln und Medikamenten) und schützt den Aktor vor Korrosion (unerlässlich bei aggressiven Chemikalien).

4. Hauptvorteile von Membranventilen aus Edelstahl
Im Vergleich zu anderen Ventiltypen (z. B. Kugelhähnen, Durchgangsventilen) bieten Membranventile aus Edelstahl einzigartige Vorteile, die sie für anspruchsvolle Anwendungen bevorzugt machen:

4.1 Überlegene Korrosionsbeständigkeit
Das Edelstahlventil (304 oder 316L) und die chemisch beständigen Membranen (PTFE, FKM) halten rauen Umgebungen stand, einschließlich der Einwirkung von Säuren, Laugen, Salzen und Feuchtigkeit. Dies verlängert die Lebensdauer des Ventils und reduziert die Wartungskosten.

4.2 Hygienischer und kontaminationsfreier Betrieb
Die glatten, polierten Innenflächen des Edelstahlventils (ohne Spalten oder Totzonen) und die Absperrfunktion der Membran verhindern die Ansammlung von Flüssigkeitsrückständen und Kreuzkontaminationen. Dies erfüllt strenge Industriestandards wie GMP (Good Manufacturing Practice) für Arzneimittel und FDA (Food and Drug Administration) für Lebensmittel und Getränke.

4.3 Auslaufsichere Abdichtung
Die Membran bildet eine dichte, formschlüssige Abdichtung am Ventilsitz und verhindert so externe (und damit umweltschädigende) und interne Leckagen (die die Durchflussregelung beeinträchtigen). Dies ist entscheidend für den Umgang mit giftigen, brennbaren oder hochwertigen Flüssigkeiten.

4.4 Einfache Wartung
Im Gegensatz zu Ventilen mit komplexen Innenteilen (z. B. Absperrschieber mit Stopfbuchsen) erfordern Membranventile nur minimale Wartung. Die Membran ist ein austauschbares Bauteil, das ohne Demontage des gesamten Ventils ausgetauscht werden kann – das spart Zeit und reduziert Ausfallzeiten.

4.5 Vielseitige Flusskontrolle
Membranventile zeichnen sich durch lineare Durchflusseigenschaften aus, d. h. die Durchflussrate ist proportional zur Auslenkung der Membran. Dies ermöglicht eine präzise Durchflussregelung (z. B. bei der Dosierung von Chemikalien oder der Mischung pharmazeutischer Produkte) sowie eine Ein-/Aus-Absperrung.

5. Wichtige Anwendungsfelder
Die einzigartigen Eigenschaften von Membranventilen aus Edelstahl machen sie in vielen Branchen unverzichtbar. Im Folgenden sind ihre häufigsten Einsatzgebiete aufgeführt:

5.1 Pharma und Biotechnologie
In der pharmazeutischen Produktion (z. B. Injektionspräparate, Impfstoffe) und der Biotechnologie (z. B. Zellkultur, Proteinreinigung) sind Hygiene und Sterilität von größter Bedeutung. Membranventile aus Edelstahl (316L) mit PTFE- oder EPDM-Membranen erfüllen die GMP-Standards, da ihre glatten Oberflächen leicht zu sterilisieren sind (Steam-in-Place, SIP) und mikrobielles Wachstum verhindern. Sie werden zur Durchflussregelung von gereinigtem Wasser, Tränken und sterilen Gasen eingesetzt.

5.2 Food and Beverage

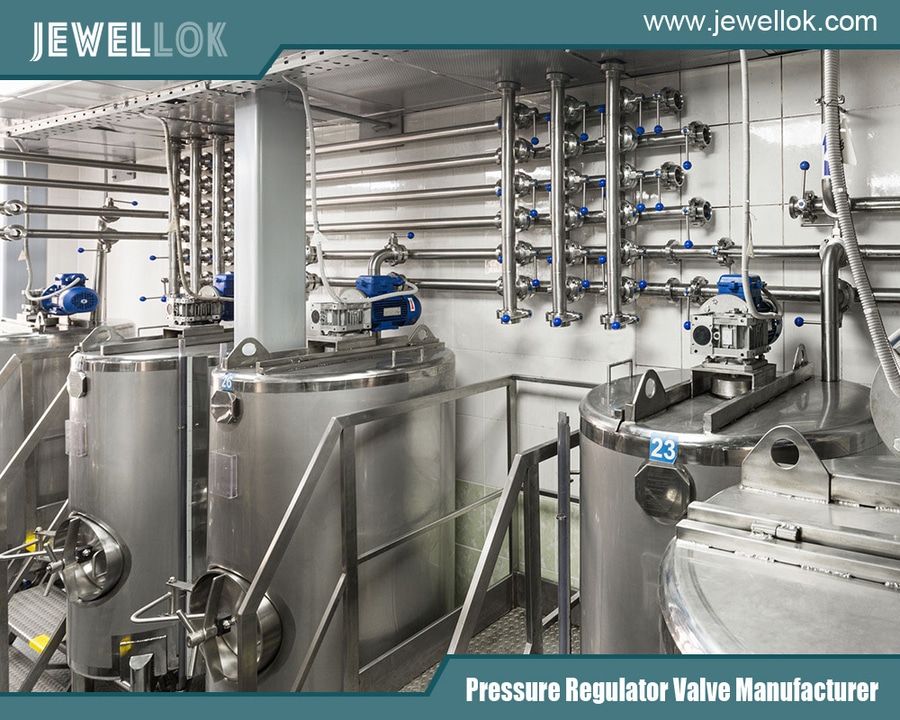

Von Milchprodukten (Milch, Joghurt) über Saft und Bier bis hin zu verarbeiteten Lebensmitteln verhindern Edelstahl-Membranventile Verunreinigungen und gewährleisten Produktsicherheit. Die Ventile aus Edelstahl 304 und die EPDM-Membranen (FDA-zugelassen) sind ungiftig und beständig gegen Reinigungsmittel (z. B. Natronlauge). Sie werden häufig in Abfüllanlagen, CIP-Systemen (Clean-in-Place) und der Zutatendosierung eingesetzt.

5.3 Chemische Verarbeitung
In Chemieanlagen werden aggressive Flüssigkeiten wie Schwefelsäure, Salzsäure und Lösungsmittel verarbeitet. Edelstahlventile (316L) mit PTFE-Membranen widerstehen chemischen Angriffen, während die Isolierfunktion der Membran die Antriebe vor Korrosion schützt. Diese Ventile steuern den Fluss von Rohstoffen, Zwischenprodukten und Abfallströmen.

5.4 Halbleiterfertigung
Die Halbleiterproduktion erfordert ultrareines Wasser (UPW) und Spezialgase (z. B. Stickstoff, Argon) mit nahezu null Verunreinigungen. Membranventile aus hochreinem Edelstahl (316L, elektropoliert) mit PTFE-Membranen minimieren die Partikelabgabe und gewährleisten die Reinheit der Flüssigkeit – entscheidend zur Vermeidung von Defekten in Mikrochips.

5.5 Wasser- und Abwasserbehandlung
In der kommunalen Abwasserbehandlung oder industriellen Wasseraufbereitung sind Edelstahl-Membranventile korrosionsbeständig gegenüber chloriertem Wasser, Abwasser und Industrieabwässern. Sie werden in Filtersystemen, der Chemikaliendosierung (z. B. Zugabe von Chlor zur Desinfektion) und der Schlammbehandlung eingesetzt.

5.6 Energie und Leistung
In Kraftwerken (z. B. Kernkraftwerken, Wärmekraftwerken) sowie Öl- und Gasanlagen steuern Edelstahl-Membranventile Hilfsflüssigkeiten wie Kühlwasser, Schmiermittel und chemische Zusätze. Hochtemperatur-FKM-Membranen und 316L-Ventile halten rauen Betriebsbedingungen stand und gewährleisten eine zuverlässige Leistung.

6. Auswahlhilfe für Membranventile aus Edelstahl
Bei der Auswahl des richtigen Edelstahl-Membranventils müssen anwendungsspezifische Faktoren berücksichtigt werden, um optimale Leistung und Langlebigkeit zu gewährleisten. Nachfolgend finden Sie die wichtigsten Bewertungskriterien:

6.1 Fluideigenschaften
Chemische Beständigkeit : Die Ventil- und Membranmaterialien müssen auf das Medium abgestimmt sein. Verwenden Sie beispielsweise 316L + PTFE für starke Säuren und 304 + EPDM für milde Chemikalien oder Wasser.

Fluidtemperatur : Stellen Sie sicher, dass das Membranmaterial der Betriebstemperatur standhält (z. B. FKM für >120 °C; PTFE für >150 °C).

Viskosität/Feststoffgehalt der Flüssigkeit : Bei viskosen Flüssigkeiten (z. B. Sirupen) oder Flüssigkeiten mit kleinen Partikeln (z. B. Schlamm) sollte ein Ventil mit größerem Durchflussweg und einer langlebigen Membran (z. B. FKM) gewählt werden, um Verstopfungen oder Verschleiß zu vermeiden.

6.2 Betriebsbedingungen
Druck : Wählen Sie ein Ventil mit einem maximalen Betriebsdruck (MWP), der höher ist als der Systemdruck. Die meisten industriellen Membranventile sind für Drücke bis zu 10 bar ausgelegt, für spezielle Anwendungen sind jedoch auch Hochdruckmodelle (bis zu 40 bar) erhältlich.

Automatisierungsbedarf : Manuelle Ventile für einfache Ein-/Aus-Aufgaben; pneumatische/elektrische Ventile für automatisierte Systeme (z. B. Produktionslinien, die eine Fernsteuerung oder Integration mit SPSen erfordern).

6.3 Industrienormen
Für die hygienische Industrie (Pharma/Lebensmittel) : Wählen Sie Ventile mit GMP/FDA-Zertifizierung, elektropolierten Innenflächen (Ra ≤ 0.4 μm) und CIP/SIP-Kompatibilität.

Chemie-/Halbleiterindustrie : Entscheiden Sie sich für Ventile mit ISO 9001-Zertifizierung, hochreinen Materialien (z. B. elektropoliertes 316L) und Dichtheitsprüfung (z. B. ISO 5208).

6.4 Anschlussart
Wählen Sie eine Verbindung, die zur Pipeline passt:

Flanschanschluss : Für Rohrleitungen mit großem Durchmesser (≥ DN50) oder Hochdrucksysteme.

Gewinde : Für Rohrleitungen mit kleinem Durchmesser (≤ DN40) und Niederdruckanwendungen.

Geklemmt (Tri-Clamp) : Häufig verwendet in der Hygieneindustrie (Pharma/Lebensmittel) für schnelle und einfache Demontage und Reinigung.

7. Bewährte Vorgehensweisen bei Installation und Wartung
Die ordnungsgemäße Installation und Wartung sind entscheidend für die Maximierung der Lebensdauer und Leistung von Membranventilen aus Edelstahl.

7.1 Installationstipps
Vor der Installation prüfen : Ventil, Membran und Ventilsitz auf Beschädigungen prüfen. Sicherstellen, dass das Ventil sauber (insbesondere bei hygienischen Anwendungen) und mit dem Medium/der Rohrleitung kompatibel ist.

Durchflussrichtung beachten : Die meisten Membranventile weisen eine markierte Durchflussrichtung auf (angegeben durch einen Pfeil auf dem Ventil). Ein falsch herum eingebautes Ventil kann zu unzureichender Abdichtung oder Beschädigung der Membran führen.

Überdrehen vermeiden : Verwenden Sie beim Anschließen von Flansch- oder Gewindeventilen einen Drehmomentschlüssel, um ein Überdrehen zu vermeiden, da dies das Ventil verformen oder die Membran beschädigen kann.

Für hygienische Anwendungen desinfizieren : Bei Verwendung in der Pharma-/Lebensmittelindustrie muss das Ventil vor der Installation mittels SIP oder chemischer Reinigung sterilisiert werden, um Verunreinigungen zu beseitigen.

7.2 Wartungshinweise
Regelmäßige Dichtigkeitsprüfung : Überprüfen Sie das Ventil monatlich auf äußere Leckagen (um die Haube herum oder an den Anschlüssen) und innere Leckagen (mittels Durchflussmesser oder Manometer).

Membranwechsel : Tauschen Sie die Membran alle 6–12 Monate (oder nach Bedarf) aus, wenn Anzeichen von Verschleiß, Rissen oder Verhärtung sichtbar sind. Verwenden Sie ausschließlich vom Hersteller zugelassene Membranen, um die Kompatibilität zu gewährleisten.

Schmierung : Bei manuellen oder elektrischen Ventilen sollten die Spindelgewinde und Betätigungszahnräder vierteljährlich mit einem lebensmittelgeeigneten Schmierstoff (für hygienische Anwendungen) oder einem Industrieschmierstoff (für chemische Anwendungen) geschmiert werden.

Reinigung : Bei Hygieneventilen sollte regelmäßig eine CIP-Reinigung durchgeführt werden, um Ablagerungen zu entfernen. Vermeiden Sie die Verwendung von Scheuermitteln, die die polierte Oberfläche des Ventils zerkratzen können.

8. Markttrends und technologische Innovationen
Der globale Markt für Edelstahlmembranventile wächst stetig, angetrieben durch die steigende Nachfrage aus der Sanitärindustrie (Pharma, Lebensmittel) und den technologischen Fortschritt. Zu den wichtigsten Trends zählen:

8.1 Materialinnovation
Hochleistungsmembranen : Neue Materialien wie Perfluorelastomere (FFKM) bieten eine noch höhere Temperaturbeständigkeit (bis zu 320 °C) und chemische Inertheit, wodurch sich der Einsatz des Ventils in extremen Umgebungen (z. B. Luft- und Raumfahrt, Hochtemperatur-Chemie) erweitert.

Hochleistungs-Edelstähle : Duplex-Edelstähle (z. B. 2205) vereinen hohe Festigkeit und Korrosionsbeständigkeit und eignen sich daher für Offshore-Öl-/Gasanlagen und Entsalzungsanlagen.

8.2 Smart Valve-Technologie
Hersteller integrieren Sensoren (Druck, Temperatur, Durchfluss) und IoT-Konnektivität in Membranventile. Diese „intelligenten Ventile“ können die Leistung in Echtzeit überwachen, Lecks oder Membranverschleiß erkennen und Warnmeldungen an die Bediener senden. Dies ermöglicht eine vorausschauende Wartung und reduziert Ausfallzeiten. In Halbleiterfabriken überwachen intelligente Ventile beispielsweise den Partikelgehalt im UPW, um Chipdefekte zu vermeiden.

8.3 Miniaturisierung
Für kompakte Systeme (z. B. Lab-on-a-Chip-Geräte, medizinische Geräte) werden miniaturisierte Membranventile aus Edelstahl (mit Durchmessern bis hinunter zu DN2) entwickelt. Diese Ventile ermöglichen eine präzise Durchflussregelung auf begrenztem Raum und sind gleichzeitig hygienisch und korrosionsbeständig.

8.4 Nachhaltigkeit
Aus ökologischen Gründen verwenden Hersteller recycelbaren Edelstahl und entwickeln Membranen, die sich leichter recyceln lassen. Darüber hinaus reduzieren leckagefreie Designs den Flüssigkeitsabfall und entsprechen damit den globalen Nachhaltigkeitszielen.

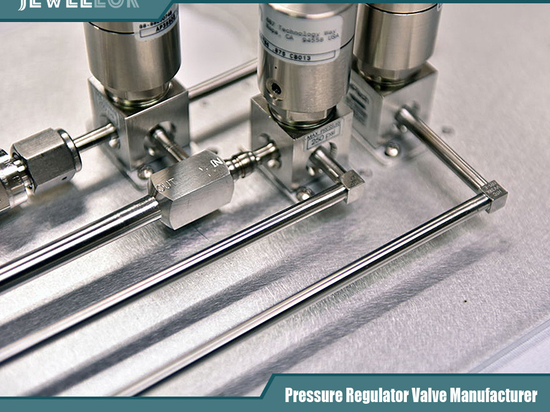

Hersteller von hochreinen Druckminderventilen in China
9. Fazit
Das Edelstahl-Membranventil ist eine vielseitige, zuverlässige und unverzichtbare Komponente in der modernen industriellen Flüssigkeitssteuerung. Seine einzigartige Kombination aus Korrosionsbeständigkeit, Hygieneleistung und leckagefreier Abdichtung macht es in Branchen, in denen Präzision, Sicherheit und Reinheit entscheidend sind, unersetzlich – von der Pharmaindustrie bis zur Halbleiterindustrie und von der Lebensmittelverarbeitung bis zur chemischen Produktion.

Mit dem technologischen Fortschritt werden Innovationen bei Materialien (z. B. FFKM-Membranen), intelligenter Überwachung und Miniaturisierung die Leistungsfähigkeit des Ventils weiter ausbauen und es so ermöglichen, den wachsenden Anforderungen der Industrie weltweit gerecht zu werden. Durch die Auswahl des richtigen Ventils auf Grundlage der Fluideigenschaften, der Betriebsbedingungen und der Industriestandards sowie die Einhaltung bewährter Verfahren für Installation und Wartung können Unternehmen effiziente und langlebige Fluidsteuerungssysteme gewährleisten.

Kurz gesagt: Das Membranventil aus Edelstahl ist mehr als nur ein Ventil – es ist ein Eckpfeiler für sichere, saubere und effiziente Industrieabläufe.
