Was sind ein Abgasreinigungsschrank und ein Abgasreinigungssystem?

Einführung

Angesichts immer strengerer Umweltauflagen und eines wachsenden Bewusstseins für Luftverschmutzung setzen Industrie und Schifffahrt verstärkt auf fortschrittliche Abgasreinigungstechnologien, um schädliche Emissionen zu reduzieren. Zwei Schlüsselsysteme in diesem Bereich sind Abgaswäscher und Abgasreinigungsanlagen . Diese Technologien spielen eine entscheidende Rolle bei der Entfernung von Schadstoffen wie Schwefeloxiden (SOx), Stickoxiden (NOx) und Feinstaub aus Abgasströmen und gewährleisten so die Einhaltung internationaler Standards, beispielsweise derer der Internationalen Seeschifffahrts-Organisation (IMO) und anderer Umweltschutzbehörden.

Abgaswäschersysteme, oft einfach nur Scrubber genannt, werden häufig in Schiffen, Kraftwerken und Industrieanlagen eingesetzt, um Abgase zu „waschen“, saure Bestandteile zu neutralisieren und Partikel abzuscheiden. Abgaswäscher-Restgasbehandlungsanlagen hingegen stellen eine spezialisiertere, kompaktere Lösung für die Behandlung von Restgasen nach der Erstwäsche dar, insbesondere in Hightech-Branchen wie der Halbleiter- oder Chemieindustrie. Dieser Artikel befasst sich eingehend mit den technischen Aspekten beider Systeme und beleuchtet deren Aufbau, Funktionsprinzipien, Anwendungen, Vorteile und Herausforderungen. Durch das Verständnis dieser Technologien können Interessengruppen den Weg zu einem nachhaltigen Betrieb besser beschreiten.

Der weltweite Druck auf sauberere Luft wurde durch Vorschriften wie die Schwefelobergrenze der IMO für 2020 verstärkt. Diese begrenzt den Schwefelgehalt in Schiffskraftstoffen außerhalb von Emissionskontrollgebieten (ECAs) auf 0.5 % m/m (vorher 3.5 %). Wäscher ermöglichen die Einhaltung der Vorschriften, ohne auf teurere schwefelarme Kraftstoffe umsteigen zu müssen, und können den Betreibern so jährlich Millionen an Treibstoffkosten einsparen. Ebenso erfüllen Abgasbehandlungsanlagen Nischenbedürfnisse im Abgasmanagement, indem sie die Wäsche mit zusätzlichen Prozessen wie Oxidation oder Neutralisation in einer geschlossenen Einheit integrieren.

Halbleiter-Fluidkontrollsysteme und -Komponenten
Abgaswäschersystem: Übersicht und Aufbau

Ein Abgaswäschersystem ist ein Gerät zur Luftreinhaltung, das gasförmige Schadstoffe und Partikel aus industriellen oder maritimen Abgasen entfernt. Das Kernprinzip besteht darin, das Abgas mit einem Waschmedium – typischerweise Wasser oder einer chemischen Lösung – in Kontakt zu bringen, um Schadstoffe zu absorbieren oder mit ihnen zu reagieren. Dieser Prozess, die sogenannte Nasswäsche, ahmt die Fähigkeit des natürlichen Regens nach, die Atmosphäre zu reinigen, jedoch in technischem Maßstab.

Arten von Abgaswäschern

Wäscher werden nach Betriebsart und Medium klassifiziert:

Nasswäscher: Diese kommen vorwiegend in der Schifffahrt zum Einsatz und nutzen Flüssigkeiten (Meer- oder Süßwasser), um Schadstoffe zu filtern. Sie werden weiter unterteilt in:
– Offene Kreislaufsysteme: Meerwasser wird aus dem Ozean entnommen, in den Abgasstrom gesprüht und nach der Aufbereitung wieder abgeleitet. Die natürliche Alkalität des Meerwassers neutralisiert SOx und bildet harmlose Sulfate. Diese Systeme sind einfach und kostengünstig, dürfen aber in Häfen mit Einleitungsverboten aufgrund der möglichen Versauerung der Meere nur eingeschränkt eingesetzt werden.
– Geschlossene Kreislaufsysteme: Frischwasser, gemischt mit alkalischen Chemikalien (z. B. Natriumhydroxid), wird im Kreislauf geführt. Nach der Behandlung wird nur eine geringe Menge an Ablasswasser abgeleitet, wodurch die Umweltbelastung minimiert wird. Diese Systeme eignen sich ideal für sensible Bereiche, erfordern jedoch die Lagerung von Chemikalien und die Schlammbehandlung.
– Hybridsysteme: Kombinieren offene und geschlossene Kreisläufe und bieten so Flexibilität für unterschiedliche Regulierungszonen. Sie können nahtlos zwischen den Betriebsmodi wechseln und auf See Meerwasser und in Häfen Süßwasser nutzen.
Trockenwäscher: Diese sind in der Meeresumwelt weniger verbreitet. Sie leiten trockene Sorptionsmittel wie Kalk oder Natriumbikarbonat in die Abgase, die mit Säuren reagieren. Es entsteht kein Abwasser, aber sie erzeugen feste Abfälle und werden typischerweise in der landgestützten Industrie eingesetzt.
Im maritimen Bereich sind Nasswäscher weit verbreitet. Aufgrund der IMO-4,000-Konformität werden bis 2023 über 2020 Anlagen installiert sein. Ein typisches System umfasst einen Wäscherturm (oft im Schornstein), Pumpen, Sensoren zur Überwachung von pH-Wert und Trübung sowie Schlammtanks.

Funktionsprinzip

Der Prozess beginnt damit, dass das Abgas in den Waschturm gelangt und dort auf einen Gegenstrom der Waschflüssigkeit trifft. In einem Venturi-Einlass erhöht sich die Gasgeschwindigkeit und verbessert die Durchmischung. Schadstoffe wie SOx lösen sich in der Flüssigkeit und bilden Schwefelsäure, die durch alkalische Mittel neutralisiert wird. Partikel werden durch Impaktion und Diffusion abgeschieden.

Zu den wichtigsten Reaktionen gehören:
– SO₂ + H₂O → H₂SO₃ (Schweflige Säure)
– H₂SO₃ + Ca(OH)₂ → CaSO₃ + 2H₂O (Neutralisation mit Kalk)

Die SOx-Entfernungseffizienz liegt bei über 98 %, wobei das Waschwasser auf pH-Wert (> 6.5), polyzyklische aromatische Kohlenwasserstoffe (PAK < 50 μg/l) und Trübung überwacht wird. Geschlossene Kreislaufsysteme führen 95 % des Wassers zurück und reduzieren so den Ausstoß auf 0.1–0.3 m³/MWh.

Anwendungen und Vorteile

Scrubber werden vor allem in der Schifffahrt eingesetzt, um die Anforderungen des MARPOL-Übereinkommens (Annex VI) zu erfüllen. Sie ermöglichen Schiffen die Verbrennung von kostengünstigerem schwefelreichem Heizöl (HSFO) unter Einhaltung der Emissionsgrenzwerte. In der Industrie reinigen sie Rauchgase aus Kesseln und Verbrennungsanlagen. Zu den Vorteilen gehören:
– Kosteneinsparungen: Amortisation in 2–5 Jahren für große Schiffe mit einem täglichen Kraftstoffverbrauch von über 50 Tonnen.
– Vielseitigkeit: Bewältigt mehrere Motoren über Multi-Inlet-Designs.
– Umweltvorteile: Reduziert SOx um 90–99 %, NOx teilweise und Partikel.

Es bestehen jedoch weiterhin Herausforderungen: Hohe Installationskosten (2 bis 5 Millionen US-Dollar pro Schiff), Platzbedarf (bis zu 200 TEU Verlust auf Containerschiffen) und Kontroversen über offene Ableitungen, die das Meeresleben schädigen können. Studien zeigen, dass das Waschwasser von Scrubbern Schwermetalle und PAK enthält, was zu Verboten in Häfen wie Singapur und Vancouver führt.

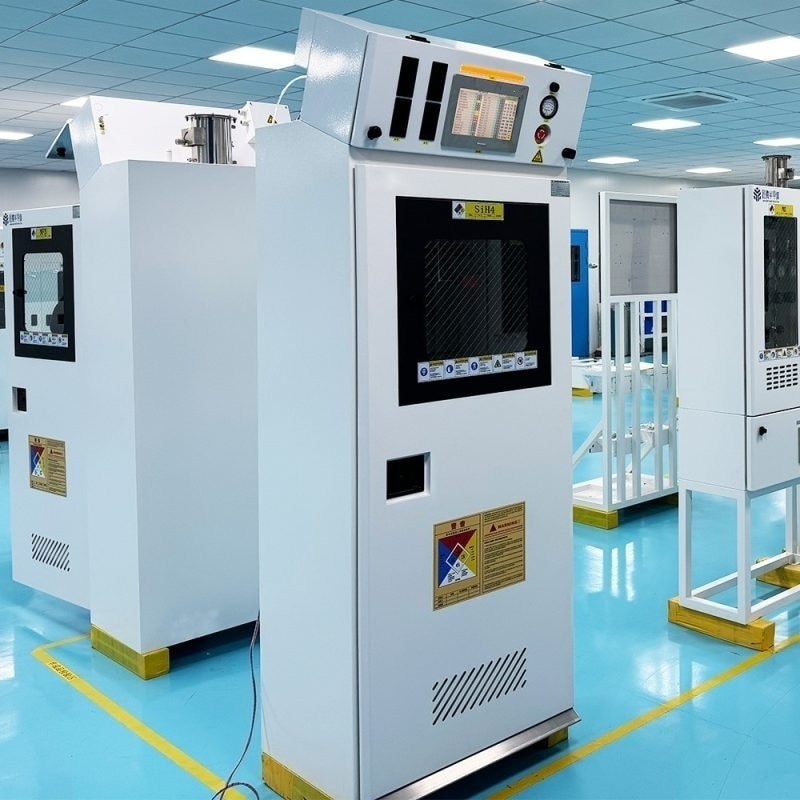

Wäscher-Abgasbehandlungsschrank: Spezialisierte Restgasbehandlung

Während Abgasreinigungssysteme die primären Emissionen beseitigen, befassen sich Abgasnachbehandlungsanlagen mit dem „Ende“ des Prozesses – den Restgasen, die die erste Reinigung passieren. Diese Anlagen sind kompakte, integrierte Einheiten, die Wäscher, Pumpen und Zusatzausrüstung zur weiteren Schadstoffentfernung beherbergen und häufig in beengten Umgebungen wie Halbleiterfabriken oder Raffinerien zum Einsatz kommen.

Definition und Design

Ein Abgasbehandlungsschrank ist im Wesentlichen ein modulares Gehäuse, das ein sekundäres Waschsystem für Abgase aus vorgelagerten Prozessen wie Schwefelrückgewinnungsanlagen (SRUs) oder Primärwäschern enthält. Als Abgas bezeichnet man das Abgas mit niedriger Konzentration (z. B. < 1 % SO₂) nach der Erstbehandlung, das noch gereinigt werden muss, um die strengen Emissionsstandards (z. B. < 50 ppm SO₂) zu erfüllen.

Zu den Designmerkmalen gehören:
– Integrierte Komponenten: Ein Gehäuse (oft aus Edelstahl oder GFK) beherbergt einen Nasswäscher, Umwälzpumpen, Neutralisationseinheiten und Filter. Die Abmessungen sind kompakt, sodass 3-Liter-Geräte beispielsweise in Laborabzüge passen.
– Medien: Ätzende Lösungen (NaOH) zur SO₂-Absorption, mit Sauerstoffanreicherung zur Umwandlung von Sulfiten in Sulfate für eine sichere Entsorgung.
– Modi: Oft Nasswäsche mit Füllkörpern für verstärkten Kontakt oder Trockenwäsche mit aktivierter Tonerde gegen Gerüche.

In Schwefelanlagen umgehen diese Schränke die SRUs während der Stilllegung, leiten das Gas zu Verbrennungsanlagen und reinigen dort die SO₂-Belastung um bis zu 20 %. Moderne Modelle wie DAS-Systeme integrieren die Abgasbehandlung mit Pumpen in einer Einheit.

Funktionsprinzip

Das Restgas gelangt nach der Verbrennung oder Primärwäsche in die Kammer. In einem auf Lauge basierenden System:
1. Gas kommt in einem Wäscherabschnitt mit einer zirkulierenden NaOH-Lösung in Kontakt und absorbiert SO₂: SO₂ + 2NaOH → Na₂SO₃ + H₂O.
2. Durch Sauerstoffanreicherung werden Sulfite oxidiert: 2Na₂SO₃ + O₂ → 2Na₂SO₄.
3. Das Abwasser wird gefiltert oder in eine Kläranlage eingeleitet.

Bei aminbasierten Varianten in größeren Anlagen werden durch Hydrierung Restschwefelverbindungen in H₂S umgewandelt und abgeschieden. Die Effizienz erreicht eine Schwefelrückgewinnung von 99.9 %, was für Anlagen mit einer Verarbeitungsleistung von über 100 Tonnen pro Tag von entscheidender Bedeutung ist.

Durch die Neutralisierung wird ein pH-Wert von 7–9 aufrechterhalten und Korrosion verhindert. Staub/Schlamm wird gefiltert, wodurch Filterkuchen zur Entsorgung entstehen.

Anwendungen und Vorteile

Häufig in Raffinerien für SRU-Abgas (Steigerung der Rückgewinnung von 95–97 % auf >99 %), Halbleiterabgase (Entfernung von TEOS oder TiCl₄) und Abwasseranlagen zur Geruchskontrolle. In Laboren übernehmen 3-Liter-Einheiten die Luftreinigung.

Vorteile:
– Kompaktheit: Passt in enge Räume und reduziert den Platzbedarf.
– Kostengünstig für kleine und mittelgroße Anlagen: Geringere Investitionskosten als bei vollständigen TGUs, allerdings erhöht der Laugenverbrauch die Betriebskosten.
– Zuverlässigkeit: Ermöglicht die Umgehung der Anlage während der Wartung und gewährleistet so einen kontinuierlichen Betrieb.

Zu den Nachteilen zählen die laufenden Kosten für Chemikalien und die Abfallentsorgung. Bei hohem Laugenverbrauch können Regenerationseinheiten hinzugefügt werden.

Beziehung und Vergleich zwischen den Systemen

Abgasreinigungssysteme und Abgasnachbehandlungsanlagen ergänzen sich: Erstere reinigen die Hauptemissionen, während letztere die Reststoffe nachbehandeln. In Schiffsanlagen kann ein Abgasreiniger das Abgas zur Endbehandlung in eine Nachbehandlungsanlage leiten, wobei Nachbehandlungsanlagen eher im industriellen Bereich eingesetzt werden.

| Aspekt | Abgaswäschersystem | Wäscher-Restgasbehandlungsschrank |
|————————-|————————————————-|————————————————|
| Hauptfunktion | Entfernen von SOx/NOx/Partikeln aus dem Hauptabgas | Behandeln von Abgasen mit geringer Konzentration nach der Wäsche |
| Maßstab | Groß (Schiffe, Anlagen) | Kompakt (Schränke für Labor/Industrie) |
| Medium | Wasser/Chemikalien (offen/geschlossen) | Laugen-/Aminlösungen |
| Effizienz | 90–99 % SOx-Entfernung | 99 %+ Schwefelrückgewinnung |
| Anwendungen | Schifffahrt, Kraftwerke | Raffinerien, Halbleiter |
| Kosten | 2–5 Mio. USD Installation | 5–100 USD pro Einheit |
| Herausforderungen | Einleitungsvorschriften, Platz | Chemikalienverbrauch, Abfallentsorgung |

Durch die Integration wird die Gesamteffizienz verbessert, beispielsweise in SRUs, wo Primärwäscher Schränke versorgen.

Beste Lieferanten von Edelstahl-Membranventilen
Fazit

Abgaswäschersysteme und Abgasreinigungsanlagen sind im Kampf gegen Luftverschmutzung von entscheidender Bedeutung und bieten skalierbare Lösungen für verschiedene Branchen. Angesichts verschärfter Vorschriften – beispielsweise potenzieller NOx-Grenzwerte und Null-Emissionen-Vorgaben – werden Innovationen wie fortschrittliche Membranen oder KI-optimierte Steuerungen diese Technologien weiterentwickeln. Betreiber müssen den wirtschaftlichen Nutzen gegen die Umweltauswirkungen abwägen, um einen nachhaltigen Einsatz zu gewährleisten. Mit einer prognostizierten globalen Emissionsreduzierung von 77 % für SOx durch Wäscher entsprechen diese Systeme nicht nur den gesetzlichen Bestimmungen, sondern schützen auch die öffentliche Gesundheit und die Ökosysteme.
